竹中電子工業（TAKEX） 光電子センサー 透過形 フリー電源 IP66

NE-T10RD 光電子センサー NEシリーズ 投・受対向型:10m用

電源・アンプ・出力リレーを一体化した、AC/DC 24〜240Vのフリー電源対応光電子センサーです。 10mの長距離検出と、視認性の高い赤色LEDによる容易な光軸調整を両立し、工場設備からゲート管理まで幅広い現場で活用いただけます。

  • 型番： NE-T10RD
  • 製品種別： 透過形（投光器・受光器対向型）
  • 検出距離： 最大 10m
  • 電源： AC / DC 24〜240V フリー電源
  • 出力形式： リレー出力 1c接点
  • 保護構造： IP66（耐塵・耐水）

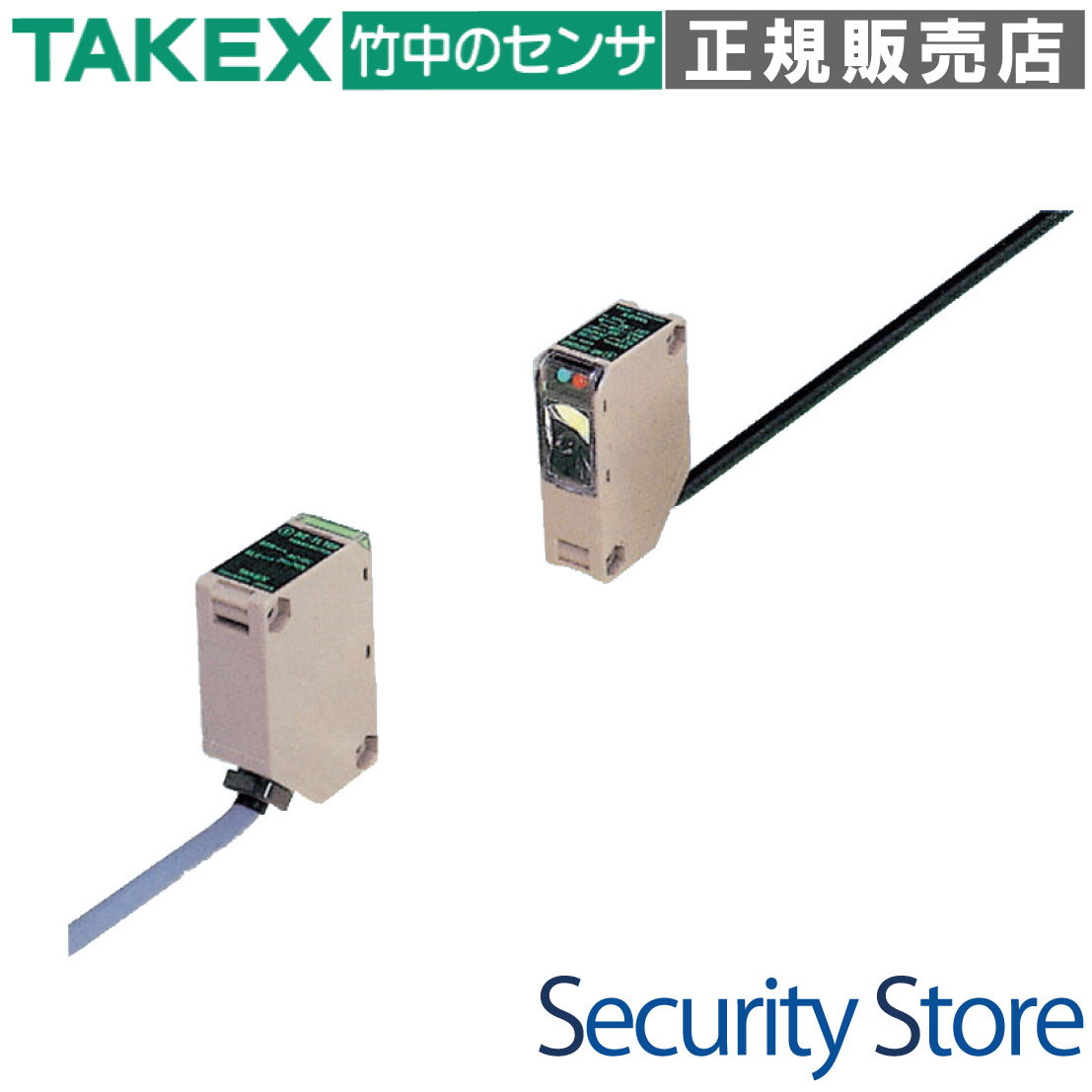

NE-T10RD 光電子センサー 製品画像

資料ダウンロード

外形寸法図（GIF）

この製品が向いている用途

  • 自動シャッターやゲートの車両通過検知
  • 工場内のコンベアラインにおけるワーク通過・有無確認
  • 大型機械への手や異物の侵入検知（※非安全用途）
  • 駐車場の入退場管理システム

導入前に確認したいポイント

  • 取付金具（NE-B1/B2等）は別売りです。
  • 安全規格が必要な人体保護用（ライトカーテン等）には使用できません。
  • リレー出力の接点定格は1A（AC250V/DC30V）以下です。
  • 電源投入後、約0.5秒間は不安定領域となるため制御を避けてください。

特長

アンプ・電源・出力リレーの一体構造

センサー本体に電源回路、信号検出増幅回路、および大容量の出力リレーをすべて内蔵しています。外部に専用アンプやリレーユニットを設置する必要がなく、制御盤の省スペース化と現場施工の簡略化を同時に実現します。

AC/DC 24〜240Vの超広帯域フリー電源

AC（交流）とDC（直流）のいずれにも対応し、さらに24Vから240Vまでの幅広い電圧範囲で動作します。現場の電源電圧に合わせたトランスの用意が不要で、既存の多様な電圧環境へそのまま導入可能です。

赤色LED採用によるスムーズな光軸調整

投光用光源に目に見える「赤色LED」を採用しています。不可視の赤外線タイプと異なり、投光器から放たれる光のスポットを目視で確認できるため、10mの長距離設置であっても迅速かつ確実なアライメントが可能です。

稼働状態を正確に伝える2色のインジケーター

受光器には「動作表示灯（赤）」に加え、受光レベルに余裕があるかを示す「安定表示灯（緑）」を搭載。環境変化（汚れや光軸の微細なズレ）に対しても余裕を持って動作しているかを一目で判別でき、保守性が向上しています。

過酷な現場に耐えるIP66の保護構造

保護構造IP66を達成しており、粉塵の侵入を完全に防ぐとともに、あらゆる方向からの強い直接噴流を受けても有害な影響を受けません。水がかかる工場設備や、埃の多い物流拠点でも安心して運用いただけます。

ピンホール板による微細検出への対応

別売のピンホール板（NE-P3/P5等）を装着することで、光束を物理的に絞り込むことが可能です。これにより、標準では検出困難な小径ワークの検出や、動作幅を厳密に制限したい用途にも柔軟に対応できます。

干渉防止フィルタによる並列設置が可能

別売の干渉防止フィルタ（NE-PFA/PFB）を装着することで、近接して2セットのセンサーを設置する場合の相互干渉を抑制できます。多段検知や幅の広いゲートにおける並列配置の信頼性を高めます。

1c接点による柔軟な回路設計

出力にはリレー1c接点を採用。常時開（NO）と常時閉（NC）の出力を使い分けることで、ライトオン/ダークオンの動作ロジックを現場の配線だけで自由に選択可能です。

選定時に評価したい強み

  • 一体型： 外部アンプ不要で導入コストと配線工数を削減
  • 電圧フリー： 現場の電圧を気にせず発注・設置が可能
  • 視認性： 赤色LEDと2色の表示灯で調整・保守が圧倒的に容易
  • 堅牢性： IP66と耐衝撃設計で長期の安定稼働をサポート

施工・設置ガイド

NE-T10RDの性能を最大限に発揮させるため、以下の施工基準を推奨します。

確認項目 この製品での考え方
取付トルク 0.8 N・m 以下を厳守。過度な締め付けは筐体破損の原因となります。
配線分離 高圧線・動力線と同一配管にせず、単独配管またはノイズ対策を推奨します。
光軸調整 安定表示灯（緑）が点灯し、安定して入光している中心位置に固定してください。
リレー保護 大きな負荷を駆動する場合、接点保護のため外部補助リレーの使用を強く推奨します。

製品仕様

項目 内容
品名光電子センサー NEシリーズ
品番NE-T10RD
検出方式透過形
検出距離10 m
検出物体φ 20 mm以上の不透明体
操作電源AC / DC 24〜240V ±10% 50/60Hz
消費電力投光器：1.5W 以下 / 受光器：2W 以下
出力モードリレー出力 1c 定格:1A (AC250V以下抵抗負荷 / DC30V以下抵抗負荷)
動作モードダークオン（配線により変更可）
応答時間5ms 以下
動作角3°（受光器側）
投光用光源赤色LED（波長 660nm）
表示灯受光器：動作表示灯（赤色LED）、安定表示灯（緑色LED）
材質レンズ：アクリル / ケース：耐熱ABS
接続方式コード引出し式（外径φ6 mm）
投光器：0.3 mm2 × 2芯 2m（灰色） / 受光器：0.3 mm2 × 5芯 2m（黒色）
質量投光器：約150g / 受光器：約150g
使用周囲照度10,000 lx 以下
使用周囲温度-25〜+55℃（氷結しないこと）
使用周囲湿度35〜85%RH（結露しないこと）
保護構造IP66
耐振動10〜55Hz 複振幅 1.5mm X,Y,Z方向 各2時間
耐衝撃500m/s2 X,Y,Z方向 各3回
耐電圧AC1,500V 1分間
絶縁抵抗DC500Vメガ 100MΩ以上

FAQ

Q：電源はACでもDCでも極性を気にせず接続できますか？ A：はい。AC/DCどちらも使用可能で、かつ極性もありませんので、茶色・青色の配線に規定範囲内の電圧を供給するだけで動作します。
Q：検出距離を10m以上に伸ばして使用できますか？ A：最大検出距離は10mです。これを上回る距離での使用は受光量不足となり、安定表示灯（緑）が点灯せず、誤動作の原因となるため推奨しません。
Q：ライトオン（入光時ON）として動作させたいのですが？ A：本製品はリレー1c接点出力です。受光器の白（COM）と灰（NC）の配線を使用することで、入光時に導通するライトオン動作として機能させることができます。
Q：屋外での使用は可能ですか？ A：IP66の防水性能を有していますが、太陽光の直射（10,000lx以上）やレンズ面の結露・汚れにより動作が不安定になる可能性があります。屋外での長距離使用は遮光板の設置等の対策を推奨します。
Q：透明なペットボトルなどを検出できますか？ A：本機は透過形のため、光を完全に遮る不透明体の検出に適しています。透明体は光が透過してしまい検出できない可能性があるため、オプションのピンホール板を併用するか、回帰反射形をご検討ください。
Q：リレー接点の寿命はどのくらいですか？ A：定格負荷（抵抗負荷1A）で約10万回以上、電気的に動作します。負荷の突入電流が大きい場合は寿命が極端に短くなるため、外部に補助リレーを設置して本機を保護することを推奨します。
Q：投光器側にLED表示灯がないのですが、故障ですか？ A：仕様です。NE-T10RDの投光器にはLED表示灯は搭載されていません。電源供給を確認するには、投光レンズから赤色光が出ているかを目視で確認してください。
Q：2セットを並べて設置した際に誤動作が起きます。 A：隣接する投光器の光を拾う「相互干渉」の可能性があります。オプションの「干渉防止フィルタ」を装着するか、投光器と受光器が交互になるよう（互い違いに）配置して調整してください。
Q：電源を入れてからすぐに検出動作を開始しますか？ A：電源投入直後の0.5秒間は回路が安定していないため、出力が不定になる可能性があります。システムの制御側（PLC等）で、電源投入後0.5秒以上のディレイを設けてください。
Q：レンズが汚れた場合、アルコールで清掃しても良いですか？ A：いいえ、アルコールやシンナー等の溶剤はアクリルレンズを溶かしたり白濁させたりする原因になります。柔らかい布で乾拭きするか、水で薄めた中性洗剤を使用してください。
