Q: 黒いゴム製品を検知したいのですが、1m離れていても大丈夫ですか？

黒色は光を吸収しやすいため、検出距離が1mを切る可能性があります。現物での確認または近接設置を推奨します。

Q: リレー出力で大型のモーターを直接駆動できますか？

定格が1Aのため、直接駆動は推奨されません。必ず補助リレーを介してください。

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX（竹中エンジニアリング）光電子センサー AC/DCフリー電源拡散反射形 IP66防水

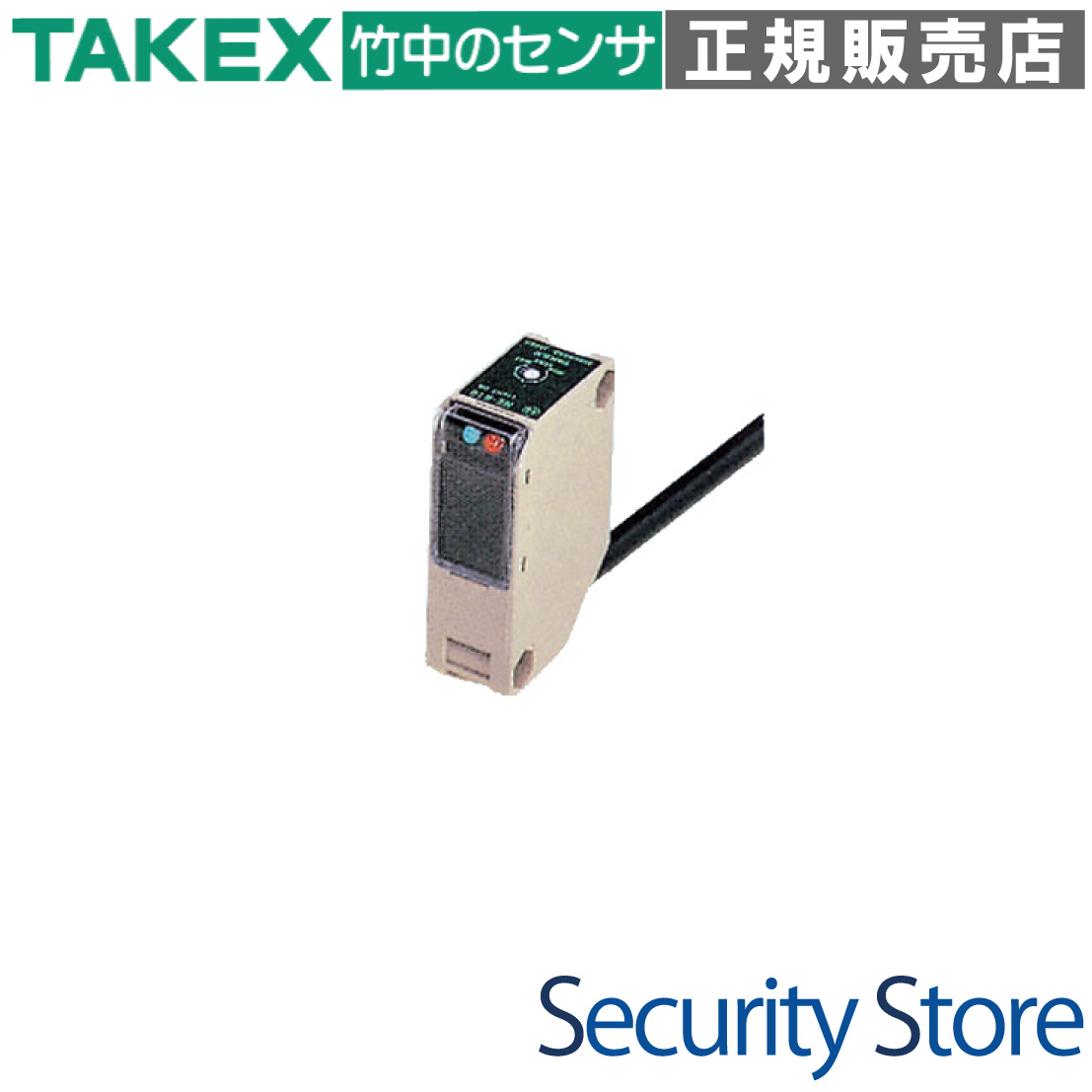

光電子センサー NEシリーズ NE-R10（直接反射型:1m用）

NE-R10は、電源部・アンプ部・リレー出力をわずか150gの筐体に凝縮した、オールインワン設計の光電子センサーです。AC/DC 24〜240Vの広範な電圧に対応し、反射板不要の「拡散反射形」により、設置スペースが限られた現場でも即座に導入可能な極めて汎用性の高い産業用センサーです。

型番： NE-R10
検出方式： 拡散反射形（直接反射型）
検出距離： 1m（標準白画用紙にて）
電源電圧： AC/DC 24〜240V フリー電源
出力形式： リレー接点 1c出力

資料ダウンロード

外形寸法図（GIF）取扱説明書（PDF）

この製品が向いている用途

コンベア上の搬送物検知
対向スペースが確保できない壁際設置
既存設備のAC/DC電源からの直接分岐
反射板の設置・維持が困難な環境
自動ドアやゲートの通過監視

導入前に確認したいポイント

対象物の色（黒色等は検出距離が低下）
背景物からの反射による誤検知リスク
直接駆動する負荷の電流値（1A以下）
取付場所の直射日光（10,000lx以下）
起動時の遅延時間（約0.5秒）

特長

1. 電源・アンプ・リレー内蔵のオールインワン設計

受光信号を増幅するアンプ、負荷を開閉するリレー、そして幅広い電圧に対応する電源部をすべて手のひらサイズの筐体に内蔵しています。盤内に外付けユニットを用意する必要がなく、配線工数と部材コストを大幅に削減します。

2. AC/DC 24〜240Vのフリー電源対応

電源電圧の許容範囲が極めて広く、現場の動力電源や制御電源から直接電源を取ることが可能です。AC電源、DC電源を問わず、極性も気にせず接続できるため、設計・施工時の柔軟性が格段に向上しています。

3. 設置を簡略化する拡散反射（直接反射）方式

投光した光が対象物で反射して戻ってくる光を捉えるため、センサー1台で完結します。透過形のように投受光器を対向させる必要や、リフレクタ形のように反射板を設置する必要がないため、物理的制約の多い現場に最適です。

4. 現場調整を支援する2灯式インジケーター

動作状態を示す「赤色LED」に加え、受光量のマージンを示す「安定表示灯（緑色LED）」を搭載。環境変化（レンズの汚れや温度変化）による不安定な領域を視覚的に回避でき、長期的に安定した運用をサポートします。

5. 産業用途に応える堅牢なIP66保護構造

耐熱ABS樹脂の筐体とアクリルレンズを採用し、保護等級IP66を実現。粉塵の侵入を完全に防ぎ、あらゆる方向からの強い噴流水に対しても影響を受けないため、過酷な工場環境でも安心して使用できます。

6. 赤外LED光源による高い外乱光耐性

光源に赤外LEDを採用することで、工場の照明や可視光ノイズに対する高い安定性を確保。目に見えない光で確実にターゲットを捉え、10,000lx以下の環境下で安定した検知性能を発揮します。

7. 1cリレー接点出力による自由な制御

無電圧のリレー接点（COM/NO/NC）を装備。ライトオン動作により、受光時にリレーが動作します。PLCへの入力はもちろん、補助リレーを介した大型機器の制御など、多様な回路設計に対応可能です。

8. 直感的なアナログボリューム感度調整

本体上部のボリュームを回すだけで、現場の状況に合わせた感度設定が可能です。デジタル設定のような複雑な操作は不要。A点（ワークあり）・B点（ワークなし）の中間を取る二点調整により、誰でも確実な閾値設定が行えます。

    選定時に評価したい強み
    施工性： 反射板・対向器不要で、片側配線だけで工事が完了する。
互換性： AC/DCフリー電源により、古い設備のリプレイスでも電源を選ばない。
信頼性： 複雑なマイコン制御を排した純アナログ回路設計による、圧倒的なノイズ耐性。
メンテナンス性： 設定データ保持を気にせず、新品交換時はボリューム調整のみで復旧可能。



施工・設置・設定ガイド

配線・端子仕様

線色	機能	詳細
茶 / 青	電源入力	AC/DC 24〜240V（極性なし）。DC使用時は電源側のFG接地を推奨。
白	COM（共通）	リレー接点の共通端子。
黒	NO（常時開）	受光（赤LED点灯）時に白と導通します。
灰	NC（常時閉）	遮光（赤LED消灯）時に白と導通します。

感度の「二点調整」手順

背景物がある環境で安定して検知するための推奨手順です。

A点取得： 対象物を置き、ボリュームをMINから上げて赤LEDが点灯した位置。
B点取得： 対象物を除き、ボリュームをMAXから下げて赤LEDが消灯した位置。
設定： A点とB点のちょうど中間にボリュームをセットします。

※調整後は「対象物がある時」「ない時」の両方で緑色LED（安定表示灯）が点灯することを確認してください。

製品仕様

項目	内容
品名	光電子センサー NEシリーズ
品番	NE-R10
検出方式	拡散反射形
検出距離	1 m
検出物体	不透明体、半透明体
操作電源	AC / DC24〜240V ±10% 50 / 60Hz
消費電力	2W 以下
出力モード	リレー出力 1c 定格:1A (AC250V以下抵抗負荷/DC30V以下抵抗負荷)
動作モード	ライトオン
応答時間	5ms 以下
応差	10%以下
投光用光源(波長)	赤外LED(850nm)
表示灯	動作表示灯(赤色LED)、安定表示灯(緑色LED)
ボリウム(VR)	感度調整用VR 装備
材質	レンズ:アクリルケース:耐熱ABS
接続方式	コード引出し式(外径φ6 mm) 0.3 mm2 × 5 芯2 m
質量	約150g
使用周囲照度	10,000lx以下
使用周囲温度	-25〜+55℃(氷結しないこと)
使用周囲湿度	35〜85%RH(結露しないこと)
保護構造	IP66
耐振動	10〜55Hz 複振幅 1.5mm X、Y、Z方向各2時間
耐衝撃	500m/s2 X、Y、Z方向各3回
耐電圧	AC1,500V 1分間
絶縁抵抗	DC500Vメガ 100MΩ以上

FAQ

Q：DC電源を使用する場合、プラスとマイナスの極性はありますか？ A：本製品はAC/DCフリー電源かつ極性なしの設計のため、茶と青の配線にプラス/マイナスの指定はありません。どちらに接続しても動作します。

Q：黒いゴム製品を検知したいのですが、1m離れていても大丈夫ですか？ A：拡散反射形は対象物の反射率に依存します。黒色の光を吸収しやすい材質の場合、検出距離はスペック値（1m）の半分以下になる可能性があるため、センサーを近づけるなどの調整が必要です。

Q：取付時に注意すべきトルク値はありますか？ A：本体の締め付けトルクは0.8 N・m以下を厳守してください。過大なトルクはケースの破損を招き、防水性能（IP66）が損なわれる原因となります。

Q：リレー出力で大型のモーターを直接駆動できますか？ A：いいえ、できません。内蔵リレーの定格は1A（抵抗負荷）です。突入電流の大きいモーターや電磁接触器を直接駆動すると接点が溶着するため、必ず盤内に設けた補助リレーを介して制御してください。

Q：電源を入れてからすぐに検知動作を開始しますか？ A：電源投入後、約0.5秒間は起動遅延時間となり、出力動作は無効となります。シーケンス制御に組み込む場合はこの遅延時間を考慮してください。

Q：レンズが汚れた場合はどうすればよいですか？ A：乾いた柔らかい布で優しく拭き取ってください。アクリルレンズを使用しているため、シンナー、アルコール、ベンジンなどの有機溶剤は絶対に使用しないでください。

Q：安定表示灯（緑）が消灯しているのは故障ですか？ A：故障ではありませんが、受光量が動作閾値の境界（0.8倍〜1.2倍の間）にある「不安定領域」であることを示しています。微細な汚れや振動で誤動作する可能性があるため、緑LEDが点灯するように感度や距離を再調整してください。

Q：屋外で使用することは可能ですか？ A：IP66の防水性能を有していますが、直射日光（10,000lx超）がレンズに入ると誤検知の原因となります。屋外設置の場合は、日除け（遮光フード）の設置を強く推奨します。

Q：複数のNE-R10を並べて設置すると相互干渉しますか？ A：直接反射形のため、隣り合うセンサーの投光スポットが重なると干渉する可能性があります。設置角度をずらすか、物理的な遮光板を間に挟むなどの対策を行ってください。

Q：配線コードを延長しても問題ありませんか？ A：延長自体は可能ですが、動力線との並行配線は避け、ノイズ対策のために単独の金属配管を通すことを推奨します。
