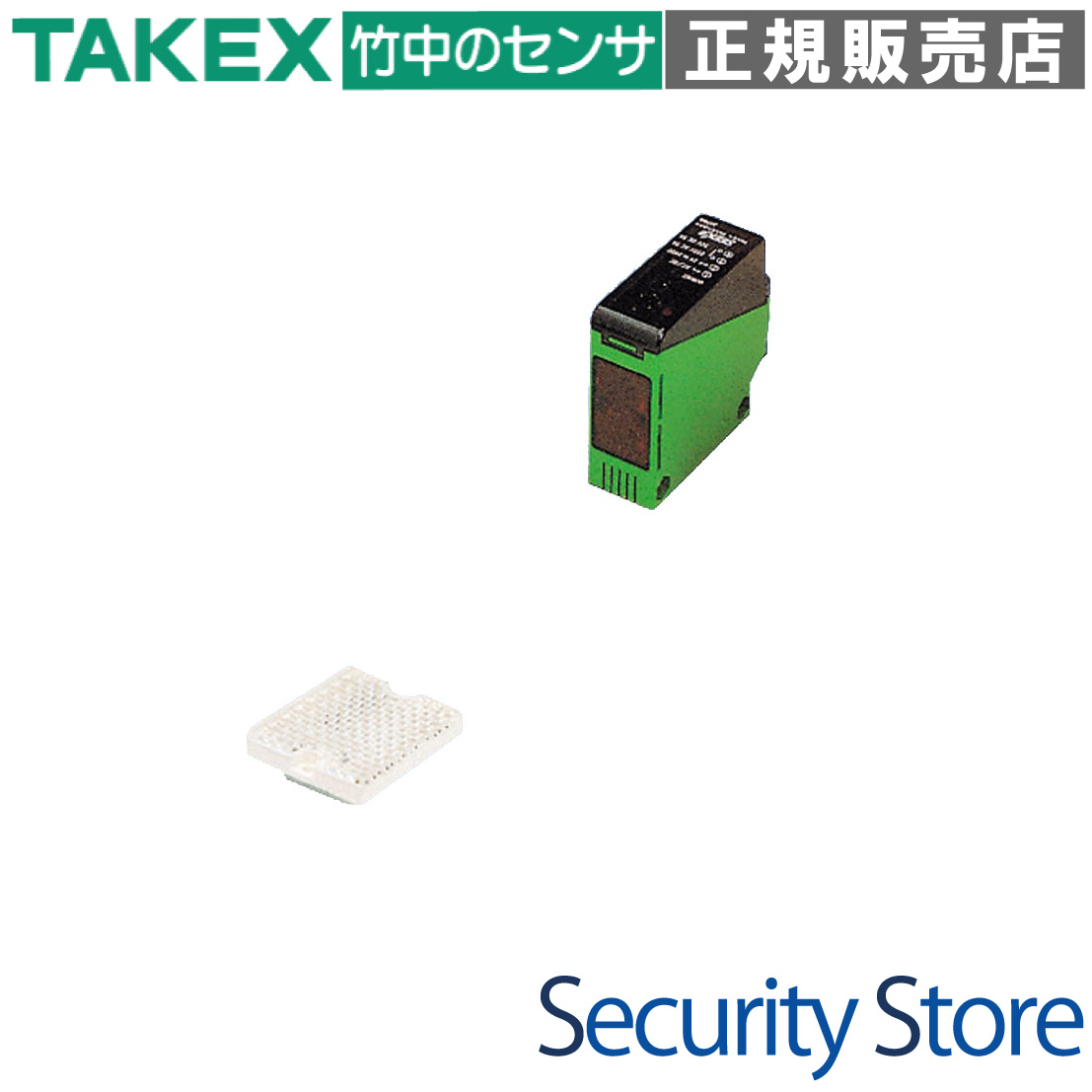

NA-M7RF 光電子センサー NAシリーズミラー反射型:7m用 TAKEX 竹中エンジニアリング [NA-M7RF]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX（竹中エンジニアリング）光電子センサー偏光リフレクタ形 AC/DCフリー電源タイマ内蔵

NA-M7RF 光電子センサー NAシリーズミラー反射型:7m用

NA-M7RFは、多彩なタイマー機能と偏光フィルタ技術を搭載した電源内蔵型の光電子センサーです。鏡面体や光沢のある物体も確実に検出し、AC/DCフリー電源対応により現場のあらゆる電源環境で即座に導入可能な、BtoB現場での汎用性を極めた一台です。

型番： NA-M7RF
製品名： 光電子センサー NAシリーズミラー反射型:7m用
方式 / カテゴリ： 偏光リフレクタ形（多機能動作タイプ）
検出距離： 0.03〜7m（専用リフレクタ K-7 使用時）
電源電圧： AC/DC 24〜240V ±10%（フリー電源）
制御出力： リレー出力 1a接点（定格 3A）

資料ダウンロード

外形寸法図（GIF）取扱説明書（PDF）

この製品が向いている用途

コンベアライン上のワーク検出（滞留・通過）
パレットや大型荷物の到着検知
光沢のある包装材・金属部品のカウント
タイマ処理をセンサー単体で完結させたい現場
供給電源がAC100V/200V混在する環境

導入前に確認したいポイント

取付トルクは0.8N・m以下で施工してください
細径ケーブル（φ6-9mm）使用時はオプションJV7が必要
拡散反射形と異なり感度調整ボリウムは非搭載
リフレクタ（K-7）を対向設置できるスペースの有無

特長

鏡面体の誤報を排除する偏光リフレクタ方式

投光側に偏光フィルターを内蔵し、特定の波長のみを照射します。鏡面体（金属や光沢テープ）からの直接反射は受光側でカットされ、専用リフレクタで偏光方向が変換された光のみを検知するため、光沢物体をリフレクタと誤認するトラブルを防ぎます。

AC/DC 24〜240V対応のフリー電源設計

AC100V、AC200Vの商用電源から、制御盤内のDC24Vまで、電圧を気にせずそのまま接続可能です。電源トランスやスイッチング電源を別途用意するコストと手間を削減し、幅広い現場環境に柔軟に対応します。

PLC不要で信号制御を完結する「3種のタイマ機能」

オンディレイ（チャタリング防止や滞留検知）、オフディレイ（信号延長）、ワンショット（一定幅パルス出力）の3種類のタイマを搭載。PLCのプログラム変更なしに、センサー単体で現場の最適な信号処理が可能です。

最大3Aの強力なリレー接点出力

小型ながら3A（AC250V/DC30V 抵抗負荷）の1aリレー接点を装備。PLCへの入力だけでなく、パトライトや警報ベルなどの周辺機器を直接駆動させることができ、システム構成を簡略化できます。

視認性に優れた赤色LED光源

波長700nmの赤色LEDを採用しており、投光された光芒が肉眼で確認しやすいため、広範囲な検知エリア（7m）においてもリフレクタとの光軸調整がスムーズかつ確実に行えます。

厳しい現場環境に耐えるIP66保護構造

屋外や水しぶきがかかる環境、粉塵の多い工場内でも安心して使用できるIP66仕様。耐熱ABSケースとアクリルレンズの組み合わせにより、長期にわたる安定運用をサポートします。

配線しやすい端子台接続方式

背面パネル内にM3.5ネジの端子台を装備。圧着端子による確実な結線が可能で、ケーブルの引き込みもφ9〜11mmの丸型ケーブルに対応した堅牢な設計となっています。

    選定時に評価したい強み
    広域検知： リフレクタ方式ながら最大7mの長距離検知が可能。
誤検知対策： 偏光フィルタにより、シュリンク包装された商品なども安定検出。
即時運用： タイマ時間（0.1〜5秒）をボリウム一つで直感的に調整可能。
信頼の保護構造： 防塵・防水IP66により、食品工場から物流倉庫まで幅広く対応。



動作表示灯（橙色LED）と出力挙動

動作モード	入光状態（物体なし）	遮光状態（物体あり）	用途の目安
ライトオン（L.ON）	点灯（リレーON）	消灯（リレーOFF）	光軸調整時、正常動作の確認用
ダークオン（D.ON）	消灯（リレーOFF）	点灯（リレーON）	物体の通過検知、警報出力用

配線・端子仕様

端子番号	名称	内容
1	電源	AC/DC 24〜240V（無極性）
2	電源	AC/DC 24〜240V（無極性）
3	リレー出力	1a接点（無電圧）定格 3A
4	リレー出力	1a接点（無電圧）定格 3A

製品仕様

項目	内容
品名	光電子センサー NAシリーズ
品番	NA-M7RF
種類	多機能動作タイプ(タイマ内蔵)
検出方式	偏光リフレクタ形
検出距離	0.03〜7 m(K-7)
検出物体	鏡面体・不透明体
操作電源	AC / DC24〜240V　±10%　50 / 60Hz
消費電力	2W 以下
出力モード	リレー出力　1a　定格:3A (AC250V 以下抵抗負荷/DC30V 以下抵抗負荷)
動作モード	ライトオン/ダークオン切換、タイマ切換（オンディレイ、オフディレイ、ワンショット、なし）
タイマ時間	0.1〜5s (ボリウム可変)
応答時間	10ms 以下
動作角	30°(リフレクタ側)
投光用光源(波長)	赤色LED(700nm)
表示灯	動作表示灯(橙色LED) ※リレー動作時に点灯
接続方式	端子台式(M3.5 ねじ使用)
保護構造	IP66
使用周囲温度	-25〜+55℃(氷結しないこと)
使用周囲湿度	35〜85%RH(結露しないこと)
質量	約170g
材質	レンズ:アクリル、ケース:耐熱ABS、カバー:アクリル

FAQ

Q：鏡のような光沢のある物体でも検知できますか？ A：はい。偏光リフレクタ方式を採用しているため、鏡面体からの直接反射光をカットし、誤作動を防いで確実に検出することが可能です。

Q：電源はAC200Vを直接入力しても大丈夫ですか？ A：はい、AC/DC 24〜240Vのフリー電源に対応しているため、AC200Vも直接入力いただけます。

Q：感度調整用のボリウムが見当たりません。 A：NA-M7RF（偏光リフレクタ形）には感度調整ボリウムは装備されておりません。検知の安定性は光軸の調整で行ってください。

Q：オフディレイタイマはどのような時に使いますか？ A：検出物体が非常に小さく高速で通過する場合、信号をPLCが認識しやすいように一定時間（例：0.5秒）出力を延長させる目的などで使用します。

Q：オンディレイタイマで「滞留」を検知できますか？ A：可能です。物体が光を遮り続けて一定時間（設定時間）が経過したときのみ出力するように設定すれば、一時的な通過は無視し、滞留時のみ報知できます。

Q：屋外で使用することは可能ですか？ A：IP66の保護構造を有しているため、雨がかかる程度の環境であれば使用可能ですが、常時水に浸かるような場所や水中での使用はできません。

Q：配線に使用できるケーブルの太さは？ A：防水性能（IP66）を維持するため、外径φ9mm〜φ11mmの丸型ケーブルを推奨します。

Q：リレーの接点寿命を延ばす方法はありますか？ A：大型の電磁接触器や容量の大きな負荷を駆動する場合は、本製品のリレーで直接駆動せず、補助リレーを介して制御することをお勧めします。

Q：レンズが汚れた場合のお手入れは？ A：柔らかい布で乾拭きするか、汚れがひどい場合は水を含ませた布で拭いてください。シンナーやアルコール等の溶剤はアクリルレンズを白濁させるため使用禁止です。

Q：動作表示灯（オレンジ）が点灯しているのにリレーが動きません。 A：動作表示灯はリレー出力と完全に同期しています。LEDが点灯しているなら内部リレーは動作していますので、端子への結線ミスや断線を疑ってください。
