TAKEX（竹中エンジニアリング）光電子センサー AC/DCフリー電源透過形タイマー内蔵

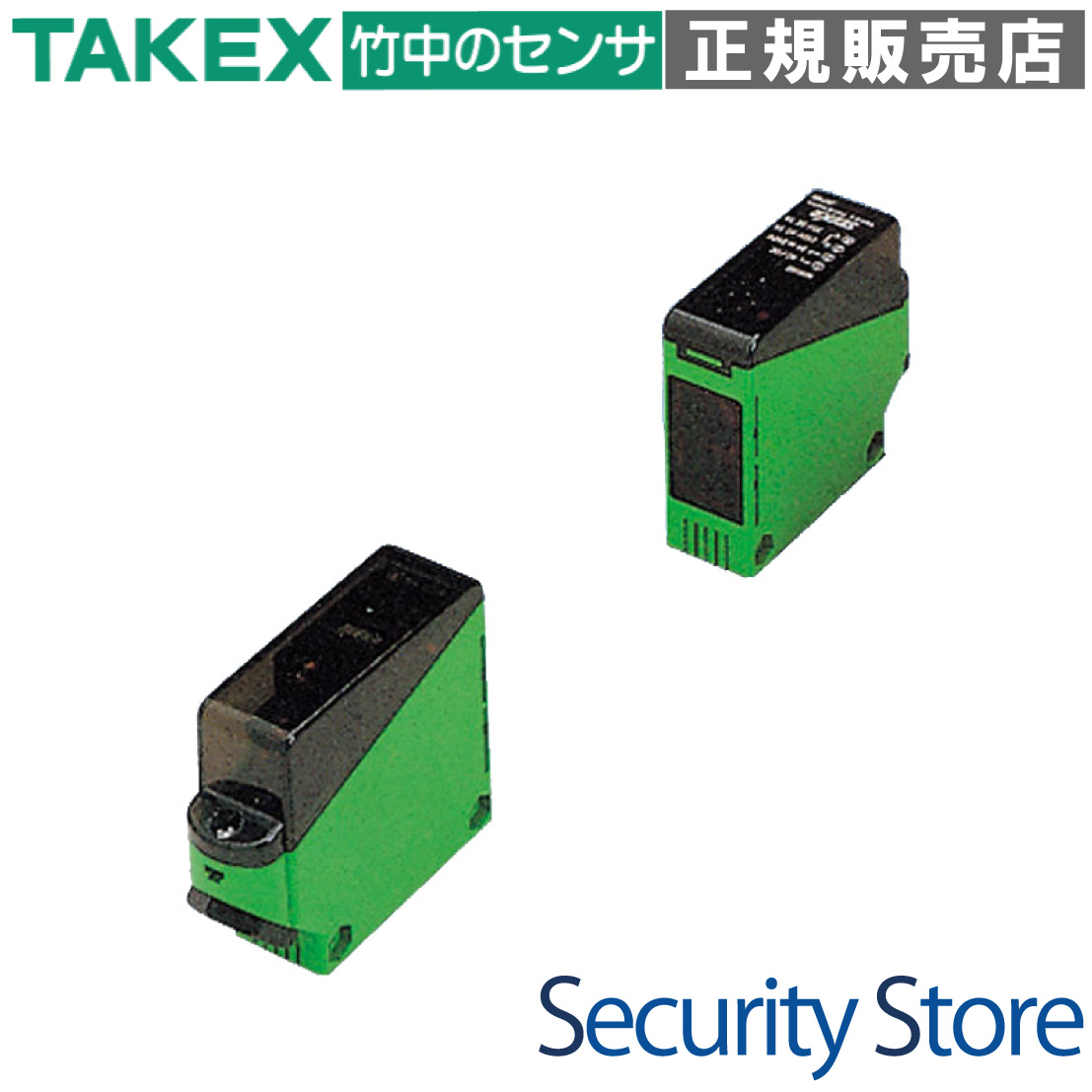

NA-T20RF 光電子センサー NAシリーズ投・受対向型:20m用

AC/DC 24〜240Vのフリー電源に対応し、最長20mの長距離検出を実現した透過形光電子センサーです。多機能タイマーを内蔵しており、外部機器なしで高度な信号制御が可能です。

型番： NA-T20RF
検出方式： 投・受対向型（透過形）
検出距離： 20m
電源電圧： AC/DC 24〜240V（フリー電源）
出力形式： 無電圧1aリレー接点（AC250V/DC30V 3A）
保護構造： IP66（防噴流形）

資料ダウンロード

外形寸法図（GIF）

この製品が向いている用途

工場の搬送ラインでのワーク通過検知
大型シャッターの障害物検知・安全管理
車両の入出庫管理および通過カウント
屋外・屋内問わず長距離の侵入監視

導入前に確認したいポイント

光軸調整のため、投受光器間に障害物がないこと
人体保護用の安全装置としては使用できません
電源仕様がAC/DC 24〜240Vの範囲内であること
取付場所の周囲照度が10,000lx以下であること

特長

AC/DC 24〜240V対応の広帯域フリー電源

現場の電源環境を選ばないフリー電源方式を採用。AC100VやAC200Vはもちろん、DC24Vなどの制御電源もそのまま入力可能です。別電源ユニットを用意するコストと手間を大幅に削減します。

最長20mの安定した透過形検出性能

投光器から受光器へ直接光を送る透過形により、最大20mという長距離での安定検出が可能です。赤色LED光源（波長700nm）を採用し、目視での光軸合わせのしやすさと貫通力を両立しています。

3種類の多機能タイマーを本体に内蔵

オンディレイ、オフディレイ、ワンショットの3モードを搭載。ワークの滞留検知（荷詰まり）や、一瞬の通過を確実に捉える出力保持など、PLC側のプログラム変更なしで柔軟な運用が可能です。

大容量3Aのリレー接点出力を装備

無電圧1a接点出力を内蔵しており、最大AC250V/DC30V 3A（抵抗負荷）の直接開閉が可能です。外部補助リレーを介さずに、小型警報器や回転灯、表示灯を直接駆動させることができます。

過酷な環境に耐えるIP66保護構造

水がかかる可能性のある現場や、粉塵の舞う環境でも安心して使用できるIP66の防噴流設計です。耐熱ABS樹脂ケースとアクリルレンズにより、長期にわたる信頼性を確保しています。

現場での調整を容易にする操作パネル

受光器のパネル内部には、ライトオン/ダークオンの切換スイッチやタイマー時間の調整ボリウムを配置。動作表示灯（橙色LED）によって、出力の動作状態を一目で確認できる直感的な操作設計です。

確実な施工を支える端子台接続方式

M3.5ねじを使用した端子台方式を採用。丸端子やY端子による確実な結線が可能で、振動による抜けや接触不良のリスクを低減します。配線管（G 1/2）にも対応し、強固な施工をサポートします。

    選定時に評価したい強み
    長距離対応： 透過形ならではの20mリーチで、広範囲の検知エリアをカバー。
省施工性： 電源電圧を選ばないため、既存設備への組み込みが非常にスムーズ。
コストメリット： タイマー機能の内蔵により、外部リレーやタイマー回路の削減が可能。
高信頼設計： 屋外相当の環境にも対応するIP66と、信頼のTAKEXブランドの光学技術。



施工・設置ガイド

本機は透過形のため、投光器と受光器の光軸を正確に合わせることが重要です。動作角は受光器側で3°と狭角なため、微調整を行ってください。

工程・項目	施工時の注意点と動作仕様
光軸調整	上下左右に振り、動作表示灯（橙色LED）が点灯する中心位置で固定してください。
配線処理	丸型コード（φ9〜11mm）を使用し、端子ねじは0.6N・m以下で締付けてください。
タイマー設定	FUNCTIONスイッチでモードを選択し、TIMEボリウムで0.1〜5秒の範囲で設定。
モード切換	入光時ON（ライトオン）または遮光時ON（ダークオン）をスイッチで選択可能。

製品仕様

項目	内容
品名	光電子センサー NAシリーズ
品番	NA-T20RF
種類	多機能動作タイプ(タイマ内蔵)
検出方式	透過形
検出距離	20 m
検出物体	φ 22 mm以上の不透明体
操作電源	AC / DC24〜240V　±10%　50 / 60Hz
消費電力	投光器:1.5W 以下 / 受光器:2W 以下
出力モード	リレー出力　1a　定格:3A (AC250V 以下抵抗負荷/DC30V 以下抵抗負荷)
動作モード	ライトオン/ダークオン切換動作(スイッチ切換) タイマ切換動作:オンディレイ、オフディレイ、ワンショット、タイマなし
タイマ時間	0.1〜5s (ボリウム調整)
応答時間	10ms 以下
動作角	3°(受光器側)
投光用光源(波長)	赤色LED(700nm)
表示灯	受光器:動作表示灯(橙色LED)
接続方式	端子台式(M3.5 ねじ使用)
質量	投光器:約150g / 受光器:約170g
保護構造	IP66
使用周囲照度	10,000lx以下
使用周囲温度	-25〜+55℃(氷結しないこと)
材質	レンズ:アクリル、ケース:耐熱ABS、カバー:アクリル

FAQ

Q：DC24Vの電源でも動作しますか？ A：はい、AC/DC 24〜240Vのフリー電源に対応しているため、DC24Vでも問題なく動作いたします。

Q：タイマー機能を使わずに、検知したら即座に出力させることは可能ですか？ A：可能です。内部のFUNCTIONスイッチを「NORM.」に設定することで、タイマーなしの標準動作となります。

Q：ライトオンとダークオンの違いは何ですか？ A：ライトオンは受光器が光を受けた時に出力し、ダークオンは物体によって光が遮られた時に出力します。用途に合わせてスイッチで切り換えられます。

Q：屋外で使用しても大丈夫ですか？ A：保護構造IP66ですので屋外設置が可能ですが、直射日光がレンズに直接入らないよう遮光板を設けることを推奨します。

Q：検出距離をわざと短くすることはできますか？ A：別売のピンホールシール（AP35）を貼ることで、検出距離を1m（3mm穴）や3.5m（5mm穴）に制限することが可能です。

Q：リレー出力の接点は変更できますか？ A：本機の接点は「1a（常時開）」固定です。リレー自体をb接点に変更することはできませんが、ダークオン設定にすることで擬似的にb接点のような動作をさせることは可能です。

Q：霧や雨の影響は受けますか？ A：透過形は貫通力が高いですが、極端に濃い霧や激しい雨の場合は検出距離が低下することがあります。余裕を持った距離設計を推奨します。

Q：メンテナンスで注意することはありますか？ A：レンズ面が汚れると感度が低下します。柔らかい布で定期的に清掃してください。有機溶剤（シンナー等）は使用しないでください。

Q：動作表示灯（橙）が点灯しない場合はどうすればよいですか？ A：まず電源電圧を確認し、次に投光器と受光器の光軸が合っているか確認してください。タイマー設定が「オンディレイ」になっていると点灯まで時間がかかります。

Q：安全装置（プレス機等）として使用できますか？ A：いいえ、本機は人体保護用の安全装置としては設計されておりません。安全用途には専用の安全ライトカーテンをご使用ください。
