商品詳細

TAKEX（竹中電子工業）光電子センサー拡散反射形 AC/DCフリー電源タイマ内蔵

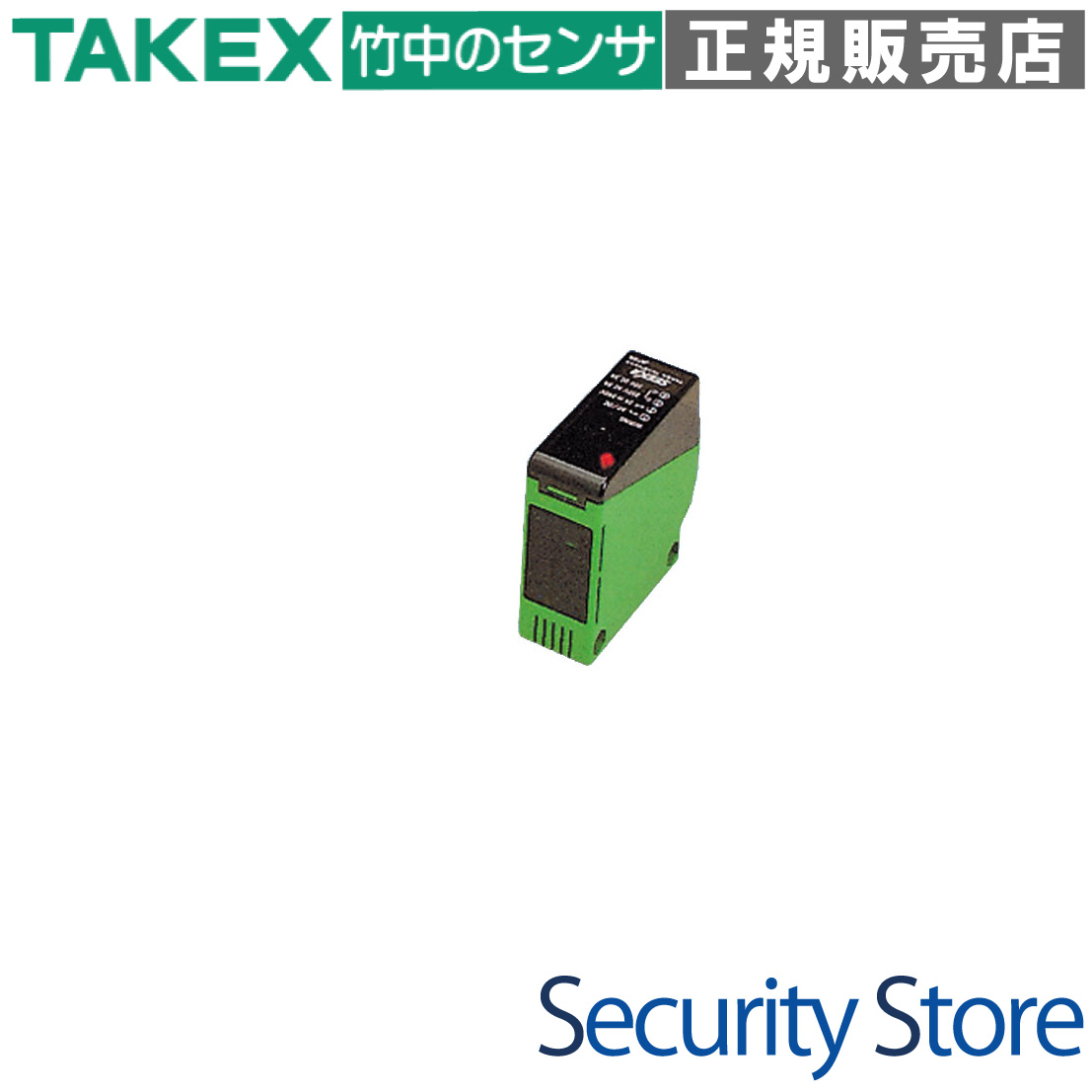

NA-R10F 光電子センサー NAシリーズ直接反射型:1m用

NA-R10Fは、AC/DC 24〜240Vの幅広い電源電圧に対応し、高度な信号処理を実現するタイマ機能を搭載した拡散反射形の光電子センサーです。投受光部が一体化されているためリフレクタ（反射板）が不要で、施工の簡略化と高い設置自由度を両立しています。

型番： NA-R10F
製品名： 光電子センサー NAシリーズ直接反射型:1m用
検出方式： 拡散反射形（直接反射型）
最大検出距離： 1m（200×200mm白画紙使用時）
操作電源： AC/DC 24〜240V ±10%（フリー電源方式）
主な特長： 3種類のタイマ動作、IP66防水、端子台式接続

資料ダウンロード

外形寸法図（GIF）

この製品が向いている用途

コンベア上のワーク検出・カウント
自動ドアやゲート付近の接近検知
大型設備の干渉防止・安全確認
反射板の設置が困難な狭い通路
商用電源を直接供給する現場環境

導入前に確認したいポイント

検出対象物の反射率（黒色物は距離減衰あり）
周囲照度が10,000lx以下であること
取付金具への締め付けトルク（0.8N・m以下）
配線ケーブル外径（Φ9mm〜11mmが最適）
タイマ設定の必要性（オン/オフ/ワンショット）

特長

投受光一体の拡散反射方式による高い施工性

投光部と受光部をひとつの筐体に内蔵。対象物からの直接の反射光を捉えて検知するため、対向側にリフレクタや受光器を設置する必要がありません。スペースの限られた場所や、反射板の設置が困難な場所での検知に最適です。

AC/DC 24〜240V対応のフリー電源システム

AC100V、AC200V、DC24Vなど、工場のラインや設備の電源環境を問わず、1台で幅広くカバーします。結線変更なしで直結可能なため、海外向け装置への組み込みや予備品の共通化にも大きく貢献します。

多機能タイマ（オン・オフディレイ・ワンショット）内蔵

本体内のスイッチ切替により、オンディレイ、オフディレイ、ワンショットの3種類のタイマ動作を選択可能。PLCやタイマリレーを介さずに、チャタリングの防止やパルス出力の固定など、高度な信号制御をセンサー単体で完結できます。

過酷な環境に耐えるIP66の保護構造

耐熱ABSケースとアクリルレンズを採用し、保護等級IP66を実現。全方向からの暴噴水に対しても浸水しない設計のため、水しぶきが舞う工場内や、半屋外の搬送ラインなどでも長期間安定した運用が可能です。

M3.5端子台式による確実な接続

配線はカバー内部のM3.5ネジ端子台で行うため、コネクタタイプに比べて接触不良のリスクが低く、現場でのケーブル加工も容易です。キャブタイヤケーブルの導入もしやすく、メンテナンス性に優れています。

不可視の赤外LED光源による安定センシング

波長880nm（または850nm）の赤外LEDを光源に使用。パルス変調光の採用により、外乱光による誤動作を抑制し、目に見えない光で周囲の視覚環境を妨げることなく確実なワーク検出をサポートします。

状況をひと目で把握できる動作表示灯

背面に搭載された橙色LEDがリレーのON/OFF状態と連動して点灯。調整時の光軸確認や、運用中の動作確認が容易に行えます。L.ON/D.ONの切替スイッチにより、現場のロジックに合わせた表示設定が可能です。

調整幅の広いアナログボリウム設定

感度調整（SENS）およびタイマ時間調整（TIME）にはアナログボリウムを採用。現場の微細な環境変化に合わせて、手軽かつ直感的に最適な閾値を設定することができます。

    選定時に評価したい強み
    電源の柔軟性： AC/DCフリー電源で、制御盤内のDC24Vから商用AC200Vまで幅広く対応。
制御の簡素化： 内蔵タイマ（0.1〜5秒）により、外部回路なしでパルス制御やノイズ除去が可能。
環境性能： IP66の防水・防塵性能を誇り、劣悪な工場環境でも動作を保証。
設置の容易さ： 拡散反射形のため対象物を置くだけで設置完了。光軸合わせも容易。



施工・設置ガイド

本機の性能を維持するため、以下の設置基準を遵守してください。

確認項目	この製品での考え方
設置角度	光沢のある物体（鏡面など）を検知する場合は、反射を安定させるため、対象物に対し10〜20度傾けて取り付けてください。
配線処理	端子台の締め付けトルクは0.6N・m以下を遵守し、隣接端子との短絡を防ぐため圧着端子を使用してください。
ノイズ対策	インバータなどの動力線と平行配線しないでください。単独配管または離隔距離の確保が推奨されます。
メンテナンス	レンズ面に油膜や粉塵が付着すると検知距離が短くなります。定期的に柔らかい布で清掃してください。

製品仕様

項目	内容
品名	光電子センサー NAシリーズ
品番	NA-R10F
種類	多機能動作タイプ(タイマ内蔵)
検出方式	拡散反射形
検出距離	1 m(200×200 mm白画紙使用時)
検出物体	不透明体・半透明体
操作電源	AC / DC24〜240V　±10%　50 / 60Hz
消費電力	2W 以下
出力モード	リレー出力　1a　定格:3A (AC250V 以下抵抗負荷/DC30V 以下抵抗負荷)
動作モード	● ライトオン/ダークオン切換動作(スイッチ切換) ● タイマ切換動作(スイッチ切換) オンディレィ、オフディレィ、ワンショット、タイマなし切換(スイッチによる) タイマ時間:0.1〜5s
応答時間	10ms 以下
応差	10%以下
投光用光源(波長)	赤外LED(850nm)
表示灯	動作表示灯(橙色LED)
ボリウム(VR)	感度調整VR装備、タイマ時間調整VR装備
スイッチ(SW)	FUNCTION.SW 装備 OND. ……オンディレィ　○側……ライトオン　●側…ダークオン OFD. ……オフディレィ　○側……ライトオン　●側…ダークオン OST. ……ワンショット　○側……ライトオン　●側…ダークオン NORm. …タイマなし
材質	レンズ:アクリル　ケース:耐熱ABS　カバー:アクリル
接続方式	端子台式(m3.5 ねじ使用)
質量	約170g
付属品	取付金具
使用周囲照度	10,000lx以下
使用周囲温度	-25〜+55℃(氷結しないこと)
使用周囲湿度	35〜85%RH(結露しないこと)
保護構造	IP66
耐振動	10〜55Hz　複振幅　1.5mm　X、Y、Z方向　各2時間
耐衝撃	100m/s2　X、Y、Z方向　各3回
耐電圧	AC1,500V　1分間
絶縁抵抗	DC500Vメガ　100MΩ以上

FAQ

Q：電源はDC24Vで使用できますか？ A：はい、AC/DC 24〜240Vのフリー電源対応ですので、DC24Vでもそのままご使用いただけます。

Q：反射板（リフレクタ）は付属していますか？ A：本製品は「拡散反射形」ですので、対象物から直接反射した光を検知します。反射板は必要ありません。

Q：検出距離1mというのは、どんな物体でも同じですか？ A：1mは200×200mmの白い画紙を基準とした数値です。黒い物体や反射率の低い物体の場合は、検出距離が短くなるため注意が必要です。

Q：タイマーの設定時間はどのくらいの範囲ですか？ A：本体内部の時間調整ボリウムにより、0.1秒〜5秒の間で設定可能です。

Q：屋外で使用することは可能ですか？ A：IP66の保護構造を持っておりますが、直射日光（10,000lx以上）がレンズに直接入ると誤検知の原因となるため、フードの設置等の対策が必要です。

Q：タイマーのオンディレイとオフディレイの違いは何ですか？ A：オンディレイは設定時間以上検知し続けた時に出力し、オフディレイは対象物がなくなった後も設定時間だけ出力を保持します。

Q：応答速度はどのくらいですか？ A：10ms（0.01秒）以下です。高速で通過するワークにも対応可能です。

Q：リレー出力の接点寿命はどのくらいですか？ A：負荷条件によりますが、定格負荷（3A）で使用される場合は、寿命延長のために補助リレーの併用をおすすめします。

Q：接続するためのケーブルは付属していますか？ A：ケーブルは付属しておりません。外径Φ9mm〜11mmのキャブタイヤケーブルを別途ご用意ください。

Q：検出感度の調整は可能ですか？ A：はい、本体背面のパネル内にある感度調整ボリウム（SENS）にてアナログ調整が可能です。
