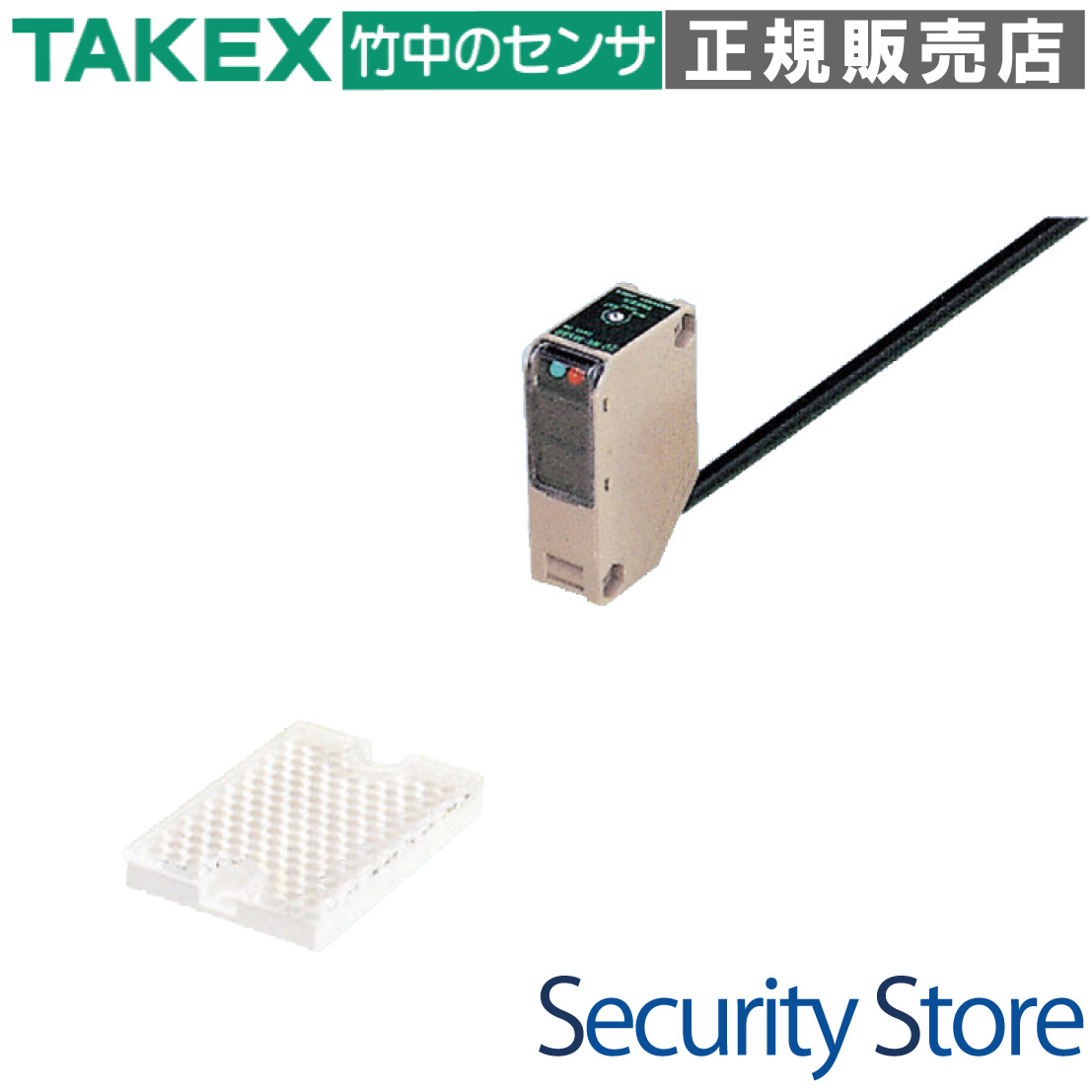

NE-M5RD 光電子センサー NEシリーズミラー反射型:5m用

NE-M5RDは、電源部・検出回路・出力リレーを単一のコンパクトな筐体に凝縮した「電源内蔵型」の光電子センサーです。偏光フィルタを搭載したミラー反射方式により、金属面や光沢のある物体による誤動作を徹底的に抑制。外部アンプ不要でAC/DCマルチ電源に対応しており、現場での省配線と高い信頼性を両立します。

型番： NE-M5RD
方式： 偏光リフレクタ形（ミラー反射型）
検出距離： 0.03〜5m（付属リフレクタ K-7 使用時）
操作電源： AC/DC 24〜240V（フリー電源対応）
出力： リレー接点 1c（無電圧接点）
保護構造： IP66（耐水形）

資料ダウンロード

外形寸法図（GIF）取扱説明書（PDF）

この製品が向いている用途

コンベア上の荷物検出・計数
自動シャッター・ドアの開閉制御
駐車場の車両入出庫検知
鏡面体や包装フィルム付物体の検出

導入前に確認したいポイント

リフレクタ（K-7）の設置スペース
対象物が極端に透明な物体でないか
電源系統の電圧（AC/DC 24-240V範囲内か）
取付金具（別売）の手配有無

特長

電源内蔵オールインワン設計による省コスト化

検出回路、増幅器、そして出力リレーをすべてコンパクトなボディに内蔵。外部アンプを設置する手間や盤内スペースが不要になるため、トータルでの導入コストと施工時間を大幅に削減します。

偏光リフレクタ方式による鏡面体の確実な検出

投受光器に偏光フィルタを内蔵。専用リフレクタで偏光面を90度回転させて戻ってきた光のみを受光するため、センサーの光を正反射してしまう「金属面」や「光沢のあるダンボール」を誤って入光と判定せず、確実に検出物体として認識します。

AC/DC 24〜240Vのマルチ電源対応

フリー電源設計を採用しており、AC100V/200V系からDC24V系まで、現場の電源環境を選ばずそのまま接続可能です。在庫管理の共通化にも貢献します。

メンテナンス時期を知らせる2色のLEDインジケーター

「動作表示灯（赤）」に加え、「安定表示灯（緑）」を装備。受光量に十分なマージンがあるかを緑色の点灯状態で確認できるため、光軸のズレやレンズの汚れによる受光量低下を事前に察知でき、突発的なトラブルを防ぎます。

現場環境に柔軟に対応する感度調整ボリウム

背面に感度調整用のボリウム（SENS.）を搭載。半透明な対象物や、背景に反射物があるような難しい設置環境でも、現場に合わせた最適な閾値設定が可能です。

IP66の保護構造と高い環境耐性

耐熱ABS樹脂ケースとアクリルレンズを採用し、IP66（耐水形）の保護構造を実現。水がかかる工場ラインや粉塵の多い環境でも安心して運用いただける堅牢設計です。

電源投入時の誤作動防止シーケンス

電源投入直後のシステムが不安定な時間帯（約0.5秒）のリレー出力を無効化する不感帯機能を搭載。起動時の誤検知によるシステムの誤動作を未然に防ぎます。

    選定時に評価したい強み
    誤報抑制： 偏光フィルタにより鏡面体の反射を完全に切り分け可能
施工性： 電源内蔵型かつリレー接点出力のため、PLC接続が容易
安定性： 安定表示灯（緑）によるマージン管理で運用中のダウンタイムを低減
汎用性： 広範囲な電圧に対応し、1台で多様な現場に対応可能



施工・設置ガイド

取付時には別売の専用金具（NE-B1/B2シリーズ等）を使用し、0.8N・m以下のトルクで固定してください。光軸調整時は、センサー背面からリフレクタを見て、反射面全体が赤く輝く位置が最適です。また、DC電源を使用する場合は必ずFG端子を接地し、ノイズ対策を行ってください。

確認項目	この製品での考え方
動作モードの選択	配線端子の使い分けにより「ライトオン（NO）」「ダークオン（NC）」を選択可能
配線接続	茶・青：電源 / 白：COM / 黒：NO / 灰：NC（5芯コード）
リレーの保護	誘導負荷を駆動する場合は、接点保護のため必ず外部に補助リレーを中継してください
レンズ清掃	アクリルレンズのため、溶剤は厳禁。柔らかい布で乾拭きしてください

製品仕様

項目	内容
品名	光電子センサー NEシリーズ
品番	NE-M5RD
検出方式	偏光リフレクタ形
検出距離	0.03〜5m (付属リフレクタ K-7 使用時)
検出物体	鏡面体、不透明体、半透明体（※特殊加工物は要確認）
操作電源	AC / DC24〜240V ±10% 50 / 60Hz
消費電力	2W 以下
出力モード	リレー出力 1c 定格: 1A (AC250V以下抵抗負荷 / DC30V以下抵抗負荷)
動作モード	ダークオン（配線選択によりライトオンも可能）
応答時間	5ms 以下
動作角	30°(リフレクタ側)
投光用光源(波長)	赤色LED (700nm)
表示灯	動作表示灯(赤色LED)、安定表示灯(緑色LED)
ボリウム(VR)	感度調整用ボリウム装備
使用周囲照度	10,000lx以下
使用周囲温度	-25〜+55℃ (氷結しないこと)
使用周囲湿度	35〜85%RH (結露しないこと)
保護構造	IP66
耐振動	10〜55Hz 複振幅1.5mm X,Y,Z方向各2時間
耐衝撃	500m/s2 X,Y,Z方向各3回
耐電圧	AC1,500V 1分間
絶縁抵抗	DC500Vメガにて 100MΩ以上
材質	レンズ: アクリル / ケース: 耐熱ABS
接続方式	コード引出し式 (外径φ6mm) 0.3mm2 × 5芯 2m
質量	約150g
付属品	リフレクタ (K-7)

FAQ

Q：偏光リフレクタ形とは何ですか？ A：センサーから出した光をミラーで反射させて戻す方式ですが、特殊なフィルタにより「ミラー以外からの反射光」を無視する機能を持っています。これにより、鏡や金属など光沢のある物体を誤検知せず、確実に検出できます。

Q：AC100VでもDC24Vでもそのまま使えますか？ A：はい、フリー電源対応（AC/DC 24〜240V）ですので、どちらの電源でもそのまま接続して動作します。

Q：安定表示灯（緑色LED）が消灯しているのですが、故障ですか？ A：故障ではなく「受光量が動作閾値のギリギリである」ことを示しています。光軸のズレやレンズ・リフレクタの汚れが原因の可能性があるため、再調整や清掃を行ってください。

Q：取付金具は付属していますか？ A：本製品に取付金具は付属しておりません。設置場所に合わせて別売のオプション金具（縦方向用NE-B1、背面用NE-B2等）をご用意ください。

Q：センサーのレンズをアルコールで拭いてもいいですか？ A：いいえ、レンズはアクリル製のため、アルコールやシンナー等の溶剤を使用すると白濁（ケミカルクラック）し、正常に動作しなくなります。必ず乾いた柔らかい布で拭いてください。

Q：電源を入れてもすぐに反応しません。なぜですか？ A：電源投入時の誤作動を防ぐため、約0.5秒間の不感帯時間を設けています。0.5秒経過後に検知を開始する仕様です。

Q：ダークオン（遮光時ON）で使いたい場合はどう配線しますか？ A：共通接点の「白（COM）」と、常閉接点の「灰（NC）」を結線してください。

Q：センサーを水の中に沈めて使用できますか？ A：できません。IP66は耐水形（噴流水に対する保護）ですが、水中での使用（IP67やIP68相当）には対応していません。

Q：リレーの接点容量を教えてください。 A：定格は 1A AC250V以下 / DC30V以下（抵抗負荷）です。大型の電磁接触器などを直接駆動する場合は、必ず補助リレーを介してください。

Q：透明なビニール袋を検知できますか？ A：透明度や反射率によります。感度調整ボリウムで微調整が可能ですが、極端に透明度が高いものは検知が不安定になる場合がありますので事前の実機確認を推奨します。
