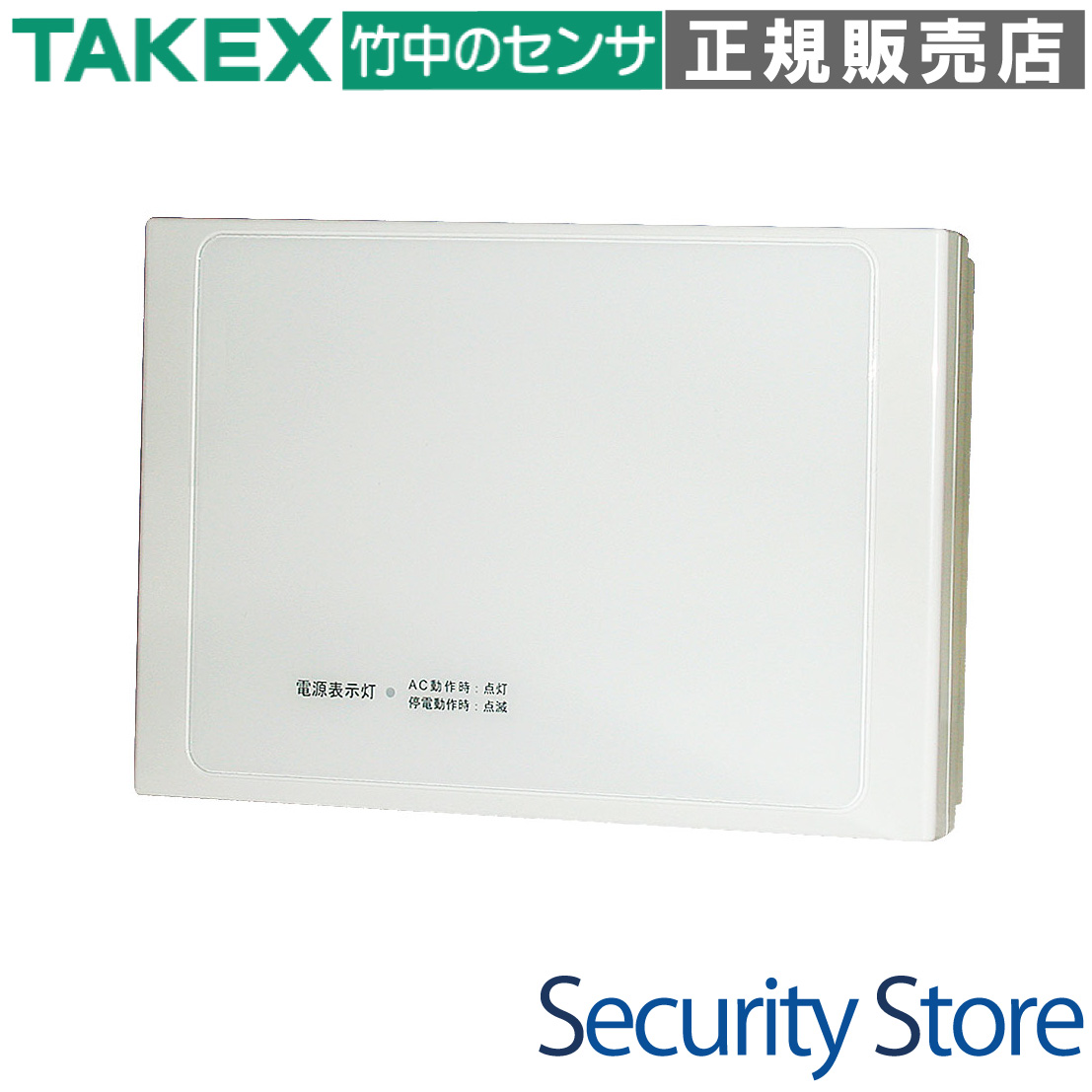

BA-750 直流電源装置

BA-750は、IPコントローラ(RXT-750CTI)との運用に最適化された専用設計の直流電源装置です。DC12V/1.5Aの安定した電力供給能力に加え、標準で非常用バッテリーを内蔵しており、不意の停電時でもシステムの完全ダウンを防ぐバックアップ機能を備えています。

型番： BA-750
製品種別： 非常用電源搭載直流電源装置
定格出力： DC12V 1.5A
入力電源： AC100V (50/60Hz)
停電補償： 約15分（最大負荷時）
設置場所： 屋内壁掛け

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

IPコントローラ RXT-750CTIの電源供給
停電時も動作継続が必要な警備システム
DC12V駆動の周辺機器への安定給電
バックアップ電源が必要なBtoBセキュリティ現場

導入前に確認したいポイント

屋内専用につき屋外設置はできません
合計消費電流が1.5Aを超えないこと
壁面が1.4kgの重量に耐えられるか
バッテリーは消耗品（約3年で交換）です

特長

IPコントローラとの完璧なフォルム統一

IPコントローラ「RXT-750CTI」と同一のデザインコンセプトを採用。並べて設置した際も違和感がなく、セキュリティ現場にふさわしいスマートな外観を維持しながらシステムを構築できます。

余裕のあるDC12V・1.5Aの給電能力

DC12Vの機器に対して最大1.5Aまでの電力供給が可能です。IPコントローラ本体だけでなく、接続される各種センサーや周辺機器へも安定した電力を分配できる余裕を持った設計です。

標準内蔵バッテリーによる停電バックアップ

小形シール鉛蓄電池（DC12V 0.8Ah）を標準搭載。AC100Vの停電発生時、無瞬断でバッテリー給電に切り替わります。最大負荷時でも約15分間の稼働を維持し、重要拠点のセキュリティを途絶えさせません。

過放電保護回路によるバッテリー劣化防止

長時間の停電によりバッテリー電圧が低下した際、放電を自動停止する保護回路を搭載。バッテリーの致命的なダメージを防ぎ、AC電源復旧時には自動で充電を再開するスマートな運用が可能です。

安全を担保する過電流保護機能

施工ミスによる短絡や過負荷を検知した際、出力を強制遮断する保護回路を搭載しています。発熱や基板焼損のリスクを最小限に抑え、異常箇所を修復して電源を再投入することで復旧できます。

一目で状態がわかるマルチステータス表示灯

前面の電源表示灯（緑色LED）により、AC動作・停電バックアップ・過電流異常の3つのステータスを即座に判別可能。現場でのトラブルシューティングを迅速化する設計です。

現場施工を快適にするセルフアップ端子台

配線作業の効率を高めるセルフアップ式の端子台を採用。2系統のDC出力を備えているため、分岐配線も容易に行え、電気工事士の負担を軽減します。

定電流充電方式による安定したバッテリーメンテナンス

バッテリーに負荷をかけにくい定電流充電方式を採用しています。完全に空の状態からでも24時間以上の通電で満充電となり、長期にわたる安定稼働をサポートします。バッテリーの固定にはベルクロバンドを採用しており、交換も容易です。

柔軟な配線ルートに対応するノックアウト構造

筐体のベース部分には露出配線および埋設配線用のノックアウト（抜き穴）を配置。現場の状況に合わせたスムーズな入線が可能で、仕上がりの美しさにも貢献します。

堅牢な屋内壁掛け設計

ホワイトの樹脂製筐体は堅牢かつ清潔感があり、オフィスや商業施設のバックヤードなど設置場所を選びません。上部に10mmのクリアランスがあれば前面カバーの着脱が可能で、メンテナンス性も良好です。

    選定時に評価したい強み
    信頼のUPS機能： 停電時でもセキュリティ機能を維持する無瞬断切替。
優れた保護機能： 過電流・過放電の両面から機器とバッテリーを保護。
施工性の高さ： セルフアップ端子とノックアウト穴によるスムーズな工事。
管理の容易さ： LED点滅パターンで内部ステータスを外部から即座に確認可能。



LED表示灯の挙動（ステータス確認）

LEDの挙動	定義・状態	詳細
緑色点灯	正常動作（AC動作時）	AC100Vから正常に出力され、バッテリー充電も行われています。
おそい点滅（1.0秒周期）	停電動作時	AC電力が遮断され、内蔵バッテリーからバックアップ出力中です。
はやい点滅（0.1秒周期）	過電流保護動作中	短絡や過負荷を検知し、出力を停止しています。電源再投入で復帰します。
消灯	電源断・ダウン	AC入力がなく、かつバッテリー電圧も限界（過放電保護）の状態です。

配線端子仕様

端子番号	印字	役割
1 / 2	L / N	AC100V入力（商用電源を接続）
3	FG	フレームグラウンド（アース接続）
4 / 5	- / +	DC12V出力（1系統目）
6 / 7	- / +	DC12V出力（2系統目：内部で並列接続）

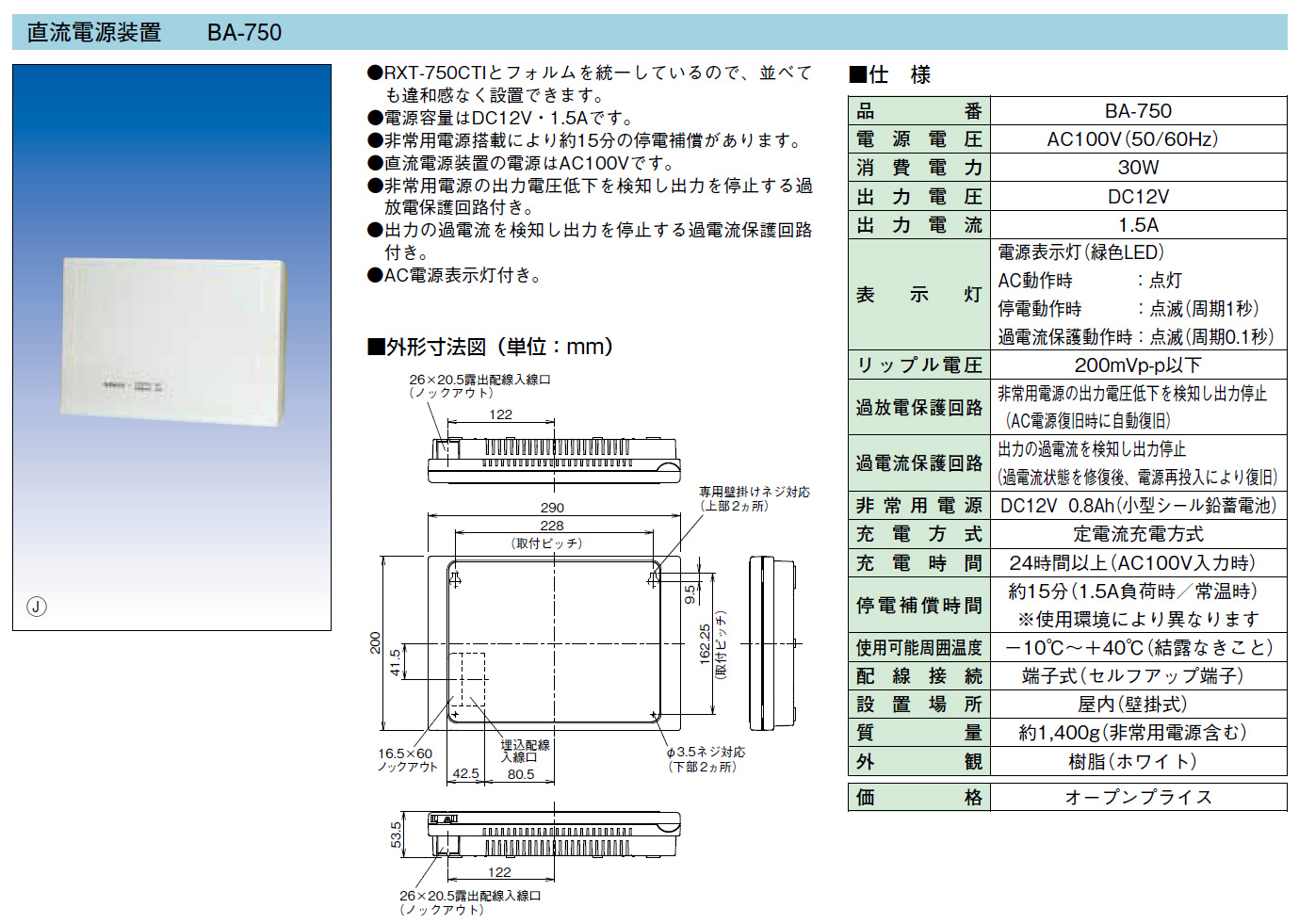

製品仕様

項目	内容
品名	直流電源装置
品番	BA-750
電源入力	AC100V（50/60Hz）
消費電力	30W
出力電圧	DC12V
出力電流	1.5A
表示灯	電源表示灯（緑色LED） AC動作時：点灯停電動作時：点滅（周期1秒）過電流保護動作時：点滅（周期0.1秒）
リップル電圧	200mVp-p以下
過放電保護回路	非常用電源の出力電圧低下を検知し出力停止（AC電源復旧時に自動復旧）
過電流保護回路	出力の過電流を検知し出力停止（過電流状態を修復後、電源再投入により復旧）
非常用電源	DC12V 0.8Ah（小形シール鉛蓄電池）
充電方式	定電流充電方式
充電時間	24時間以上（AC100V入力時）
停電補償時間	約15分（1.5A負荷時／常温時）※使用環境により異なります。
使用可能周囲温度	－10℃〜＋40℃（結露なきこと）
配線接続	端子式（セルフアップ端子）
設置場所	屋内（壁掛け式）
質量	約1,400g（非常用電源含む）
外観	樹脂（ホワイト）
外形寸法	W290×H200×D53.5mm

FAQ

Q：停電した際、どれくらいの時間バックアップが可能ですか？ A：1.5Aの最大負荷かつ常温環境下で、約15分間のバックアップが可能です。接続機器の消費電流が少ない場合は、これより長く動作します。

Q：内蔵バッテリーの交換時期はいつですか？ A：約3年を目安に交換を推奨しています。指定の交換用バッテリーは「FML1208（古河電池製）」です。

Q：LEDが非常に速く点滅（0.1秒周期）していますが、故障ですか？ A：故障ではなく過電流保護回路が動作している状態です。接続機器の合計電流が1.5Aを超えていないか、または配線が短絡（ショート）していないか確認し、原因を取り除いた後に電源を再投入してください。

Q：IPコントローラ（RXT-750CTI）以外の機器にも使えますか？ A：はい、DC12Vで動作し、消費電流が合計1.5A以下の機器であれば使用可能です。ただし、筐体デザインはRXT-750CTIに最適化されています。

Q：バッテリーの満充電にはどのくらい時間がかかりますか？ A：完全に放電した状態から満充電まで、AC100V通電状態で24時間以上必要です。

Q：過放電保護で停止した後、どのように復旧させますか？ A：AC100Vの供給が復旧すれば、自動的に出力と充電が再開されます。手動の操作は不要です。

Q：屋外のボックスに入れて使用しても問題ありませんか？ A：本機は屋内専用です。結露や湿気、温度上昇に弱いため、必ず適切な屋内環境、または空調管理された場所に設置してください。

Q：アース（FG）は必ず接続する必要がありますか？ A：感電防止および落雷サージなどによるノイズ対策のため、確実なD種接地を推奨します。

Q：電源スイッチをOFFにしてもLEDが消えないのですが？ A：内部の電源スイッチはAC入力を切るものであり、バッテリーが接続されている場合はそのままバックアップ動作へ移行するためLEDは点滅します。完全に電源を落とすには、バッテリーコネクタも抜く必要があります。

Q：IPコントローラと密着して設置しても大丈夫ですか？ A：放熱とメンテナンスのため、コントローラとの間には最低5mm以上の隙間を空けて設置してください。
