TAKEX（竹中エンジニアリング）電気錠制御盤操作子機露出型屋内用

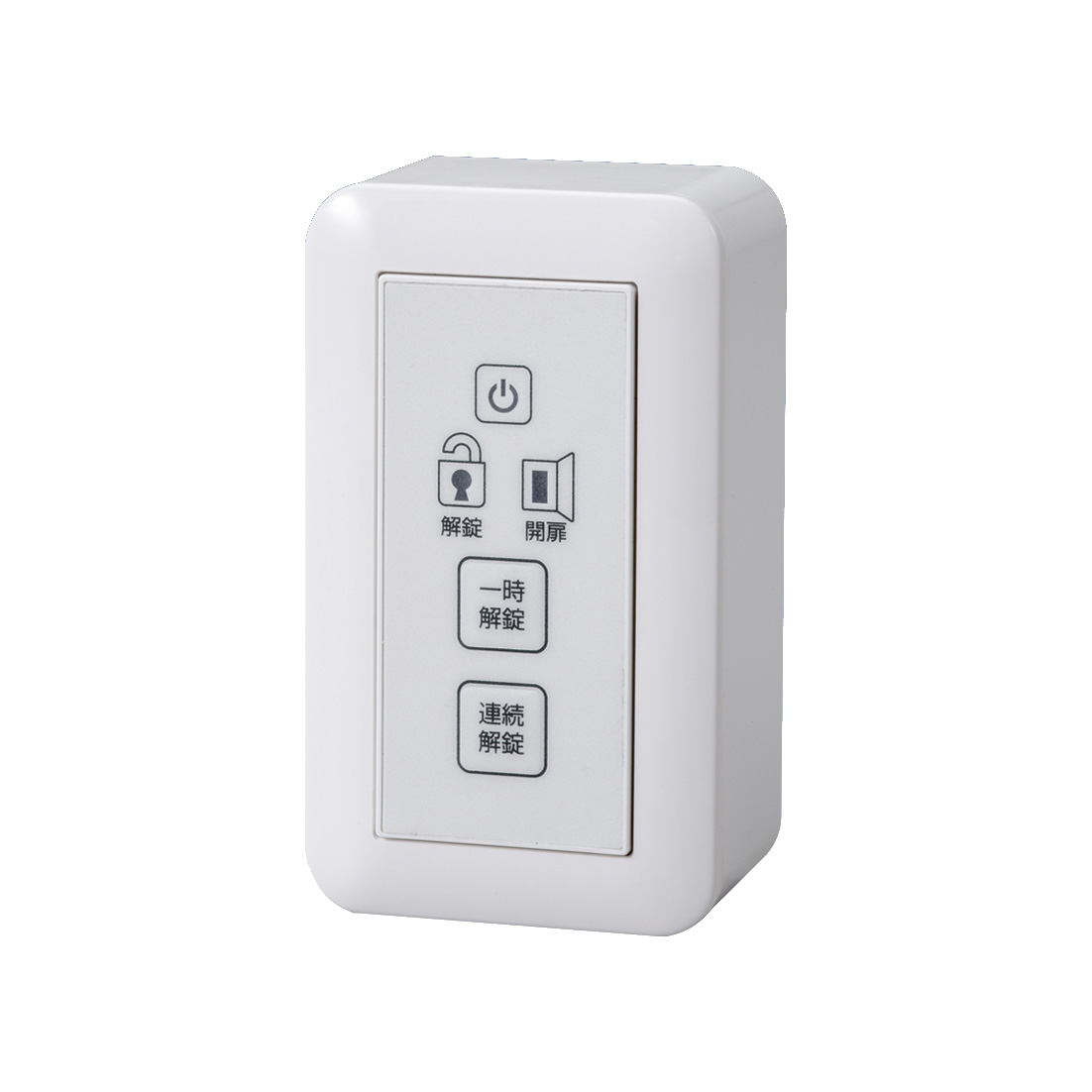

SK-2NR 電気錠制御盤操作子機 (2ボタン露出型)

SK-2NRは、電気錠制御盤と接続して電気錠の「一時解錠」および「連続解錠」を遠隔操作するための2ボタン式操作子機です。露出型デザインにより、既設壁面への後付け施工にも柔軟に対応します。

型番： SK-2NR
タイプ： 2ボタン露出型（一時解錠・連続解錠）
電源： DC10〜28V（制御盤より供給）
出力方式： 無電圧a接点出力（最大DC30V 0.5A）
主な用途： オフィス、マンション、勝手口等の電気錠遠隔操作・状態表示

資料ダウンロード

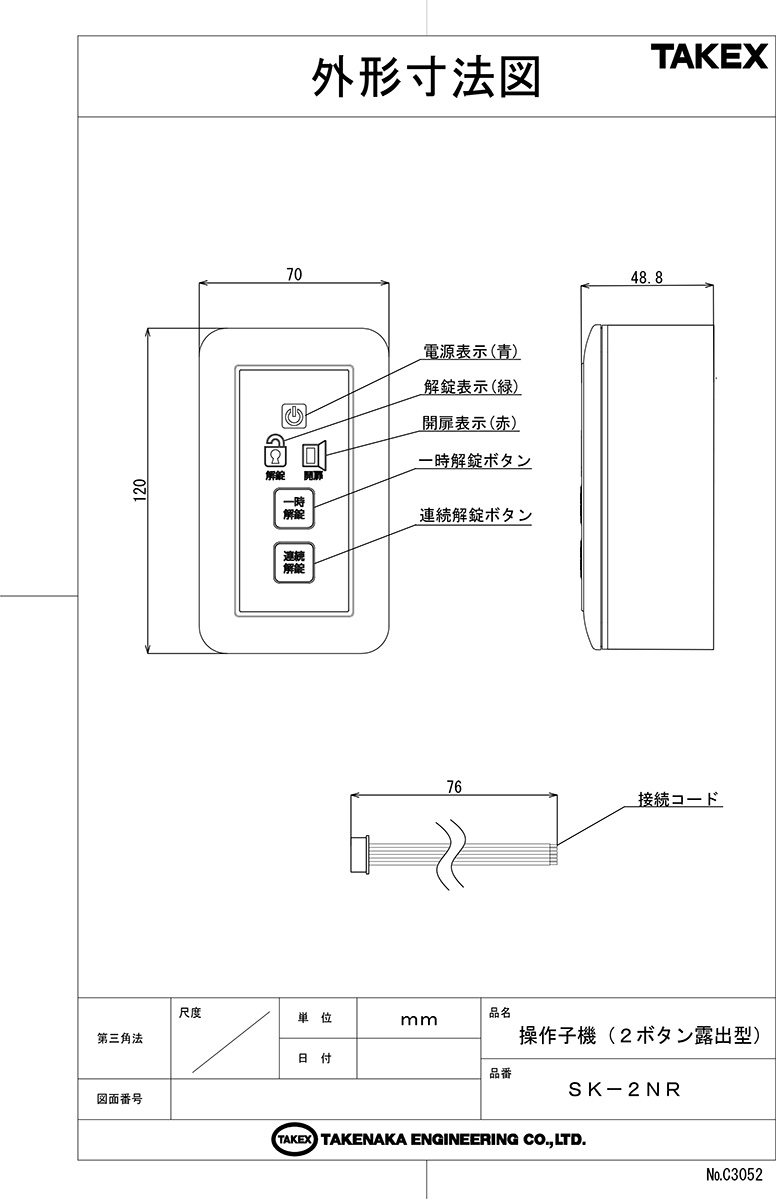

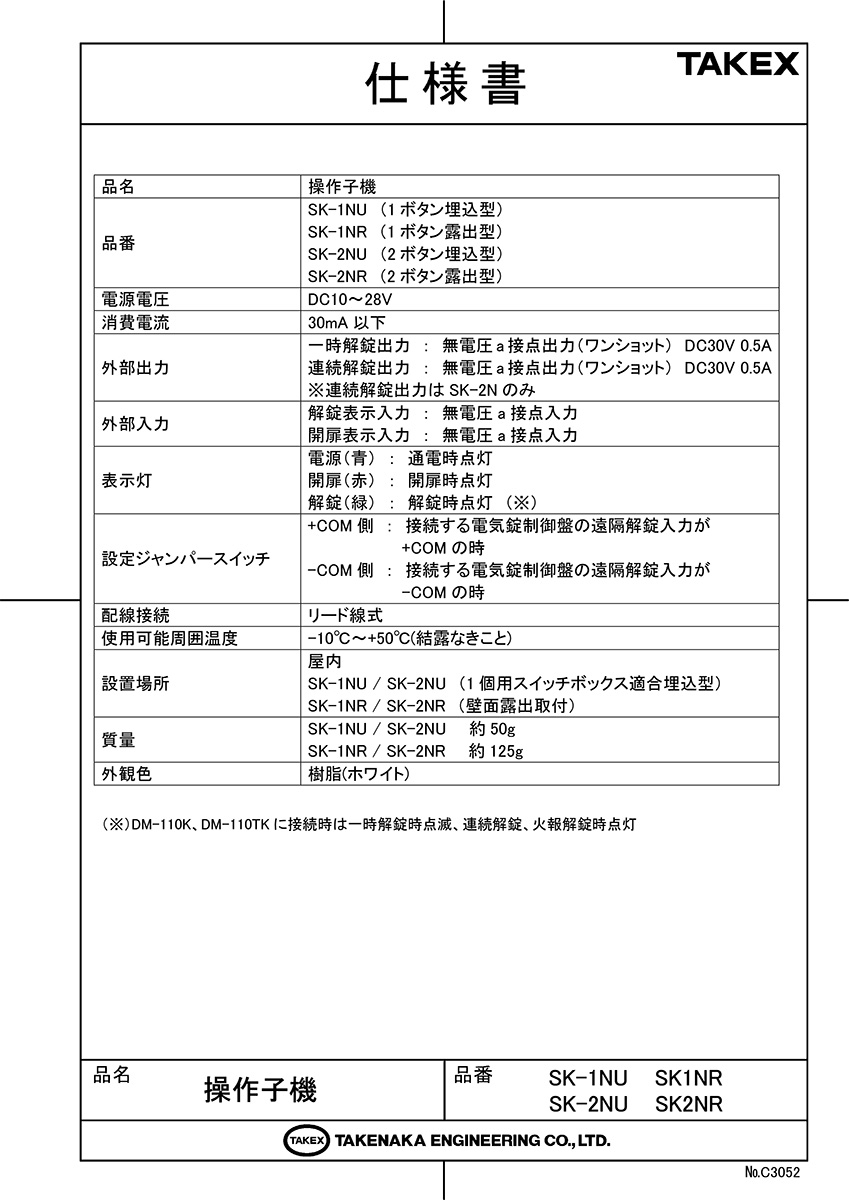

仕様書（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィス受付からの来客用一時解錠
店舗の営業時間中の連続解錠管理
通用口の扉開閉・施解錠状態の監視
既設建物への電気錠システム後付け施工

導入前に確認したいポイント

屋内専用のため、屋外や水周りには設置不可
接続先の制御盤が「無電圧a接点入力」に対応しているか
露出ボックス（1個用）の設置スペースの有無
配線距離による電圧降下が許容範囲内か（DC10-28V）

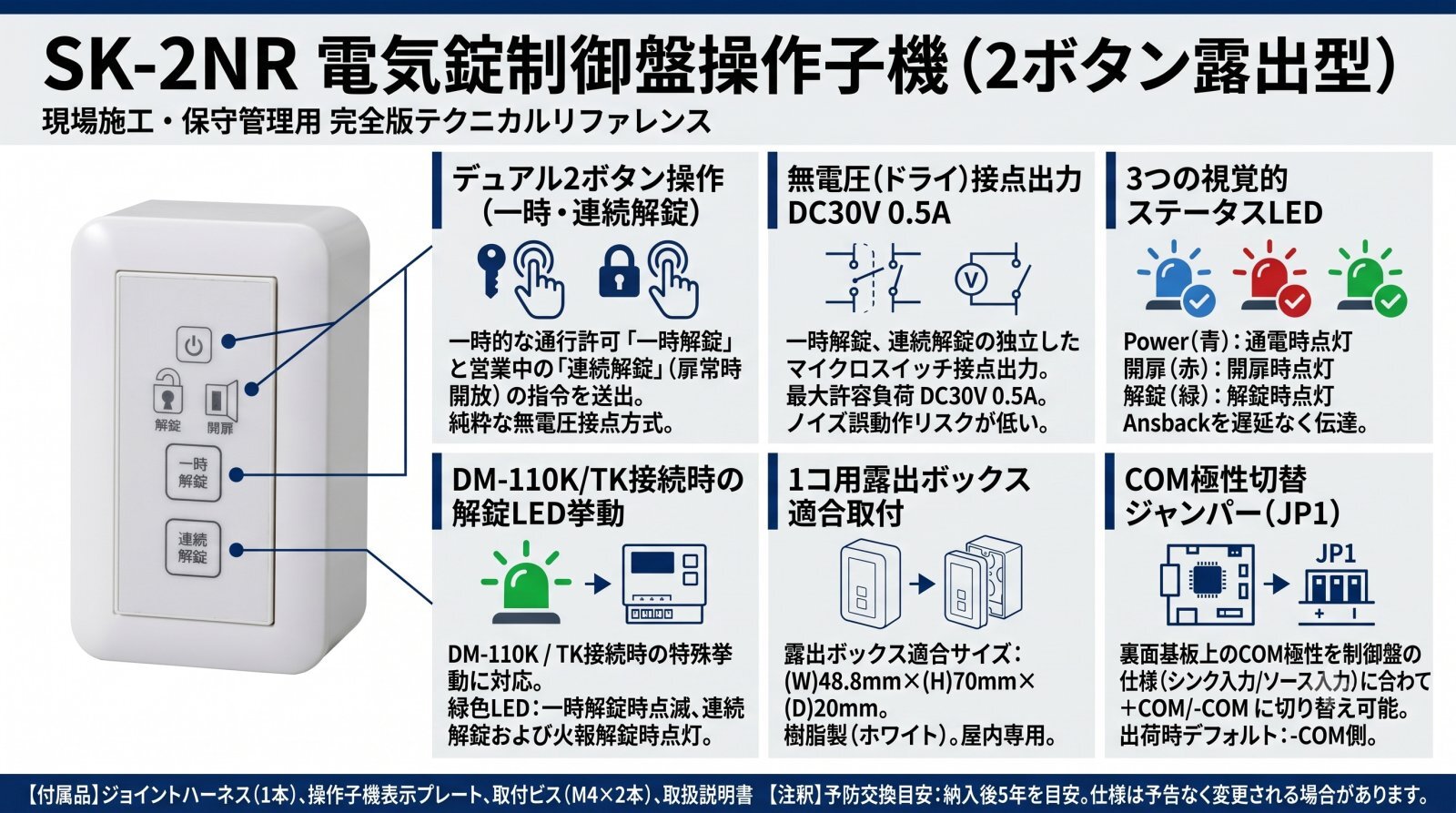

特長

一時解錠と連続解錠の2モード操作

本体に「一時解錠」と「連続解錠」の2つの物理ボタンを搭載。来客時のスポット的な解錠だけでなく、荷物の搬入時や営業時間中などに扉を開放状態で維持する連続解錠指令を、現場からダイレクトに送出できます。

3色LEDによる直感的なステータス表示

電源（青）、解錠（緑）、開扉（赤）の3つのインジケーターを装備。制御盤からのアンサーバック信号を受けることで、離れた場所にある扉が「現在開いているのか」「施錠されているのか」をリアルタイムに把握可能です。

幅広い制御盤に対応するCOM切替機能

基板上のジャンパースイッチ（JP1）を切り替えることで、制御盤側の遠隔操作入力極性が「+COM」であっても「-COM」であっても柔軟に対応可能。メーカーを問わず多くの電気錠システムに組み込みやすい汎用性を備えています。※出荷時は-COM設定。

ノイズに強い無電圧接点方式を採用

マイクロスイッチによる物理的な無電圧接点出力を採用。通信プロトコルに依存しないアナログな信号送出のため、長距離配線時でも動力線からの誘導ノイズによる誤動作リスクを抑え、高い応答信頼性を確保しています。

省スペースかつ施工しやすい露出型構造

壁面を大きく開口できない場所でも設置可能な露出型です。一般的な1個用スイッチボックスに適合するサイズ設計となっており、付属のジョイントハーネスを使用することで、狭いボックス内でもスムーズな結線作業が行えます。

特定制御盤連携による高度な表示ロジック

同社製制御盤「DM-110K」「DM-110TK」と接続した場合、解錠LEDが一時解錠時は「点滅」、連続解錠時は「点灯」に変化します。この特殊挙動により、現在の解錠モードがどちらであるかを一目で判別可能です。

    選定時に評価したい強み
    高信頼アナログ設計：マイコンフリーズの心配がない純粋なハードウェア制御で、確実な解錠操作を支えます。
マルチ電圧対応：DC10V〜28Vという広い電圧範囲で作動し、現場の電源環境を選びません。
メンテナンス性：リード線コネクタ方式により、万が一の故障時も本体のみの交換が容易です。
実績のTAKEXブランド：セキュリティ現場で長年採用されているSKシリーズならではの安定した動作実績があります。



LED表示の動作仕様

表示灯色	状態	動作内容
電源（青）	点灯	通電時（制御盤からDC電源が供給されている状態）
開扉（赤）	点灯	扉が開いている状態（制御盤の開扉入力がメイク時）
解錠（緑）	点灯 / 点滅	電気錠が解錠されている状態（※制御盤の種類により点滅・点灯の使い分けあり）

配線・端子仕様（リード線式）

線色	信号名称	内容
赤 / 黒	電源入力 (+ / -)	DC10〜28V を入力します。
茶	解錠表示入力	制御盤からの解錠信号を受け、緑LEDを駆動します。
橙	開扉表示入力	制御盤からの開扉信号を受け、赤LEDを駆動します。
黄	一時解錠出力	一時解錠ボタン押下中に無電圧接点を出力します。
緑	連続解錠出力	連続解錠ボタン押下中に無電圧接点を出力します。

トラブルシューティング

事象	確認ポイント
電源LEDが点灯しない	赤・黒線間の電圧（DC10-28V）を確認。極性が逆になっていないか確認してください。
ボタンを押しても解錠しない	ジャンパースイッチ(JP1)の設定が、制御盤の仕様(+COM/-COM)と一致しているか確認してください。
解錠LEDが点きっぱなし	連続解錠モードになっていないか、または配線（茶色線）が短絡していないか確認してください。

製品仕様

項目	仕様内容
品名	操作子機
品番	SK-2NR (2ボタン露出型)
電源電圧	DC10〜28V
消費電流	30mA 以下
外部出力（一時解錠）	無電圧a接点出力（ワンショット） DC30V 0.5A
外部出力（連続解錠）	無電圧a接点出力（ワンショット） DC30V 0.5A
外部入力（解錠表示）	無電圧a接点入力
外部入力（開扉表示）	無電圧a接点入力
設定機能	ジャンパースイッチによる＋COM / －COM 切り替え
配線接続方式	リード線式（付属ハーネス使用）
使用可能周囲温度	－10℃〜＋50℃（結露なきこと）
設置場所	屋内（壁面露出取付）
質量	約 125g
外観色	樹脂（ホワイト）
外形寸法	(W)48.8mm × (H)70mm × (D)20mm

FAQ

Q：SK-2NRで「連続解錠」にした後、解除するにはどうすればよいですか？ A：本機は制御盤へワンショット信号を送る仕組みのため、解除（施錠）操作は制御盤側の仕様によります。一般的には「一時解錠ボタン」を再度押すか、制御盤本体でのリセット操作が必要になります。

Q：屋外の門扉の近くに設置できますか？ A：いいえ、本機は屋内専用仕様です。防水性能はありませんので、雨の当たる場所や多湿な環境への設置は避けてください。

Q：電源は別途用意する必要がありますか？ A：通常は接続先の電気錠制御盤の電源出力端子（DC12V等）から供給を受けます。本機の動作電圧はDC10〜28Vです。

Q：ボタンを押した時だけLEDが光るようにできますか？ A：LEDは制御盤からの状態入力信号に基づいて点灯します。制御盤側がボタン押下連動の出力設定になっていれば可能ですが、基本的には「現在の扉・錠の状態」を表示するためのものです。

Q：ジャンパースイッチ（JP1）の初期設定はどちらですか？ A：「-COM」側に設定されています。TAKEX製の多くの制御盤ではそのまま使用可能ですが、他社製盤等で+COM仕様の場合は切り替えが必要です。

Q：埋込型のスイッチボックスに取り付け可能ですか？ A：本機は露出型（NR）ですが、1個用スイッチボックスの取付ピッチに対応しています。埋込スッキリ収めたい場合は、埋込型モデル（SK-2NU）をご検討ください。

Q：解錠表示LEDが点滅しているのですが故障でしょうか？ A：DM-110Kなどの特定の制御盤に接続している場合、一時解錠中はLEDが点滅する仕様になっています。これは正常な動作です。

Q：1台の制御盤に複数台のSK-2NRを接続できますか？ A：はい、制御盤の入力仕様に合わせて並列接続などで増設可能です。ただし、電源容量や配線距離にご注意ください。

Q：配線に使用する推奨電線は何ですか？ A：AE線 0.9mm や CPEV線 0.9mm などの弱電用ツイストペアケーブルの使用を推奨します。

Q：DM-700制御盤にRSPシリーズと混ぜて使えますか？ A：いいえ、電気錠制御盤DM-700において、SKシリーズとRSPシリーズを混在して使用することはできませんのでご注意ください。
