TBD-DB206SA バリア・センサー・システム 6チャンネル TAKEX 竹中エンジニアリング [TBD-DB206SA]

TBD-DB206SA バリア・センサー・システム 6チャンネル TAKEX 竹中エンジニアリング [TBD-DB206SA]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 本質安全防爆構造 [Ex ia] IIB バリア・センサー・システム 6チャンネル対応 DC24V電源

TBD-DB206SA バリア・センサー・システム 6チャンネル

爆発性ガスが存在する危険箇所でのセンサー運用を、極めて高い安全性と効率性で実現する6チャンネル対応のバリアリレーです。

[Ex ia] IIBという厳格な本質安全防爆性能を備え、プラントや工場内の特別危険箇所（ゾーン0）における光電子センサー等の接続を可能にします。絶縁形のため面倒な接地工事が不要で、従来機比約68%という圧倒的な小型化により、計装盤内の省スペース化と施工コストの削減を同時に達成します。

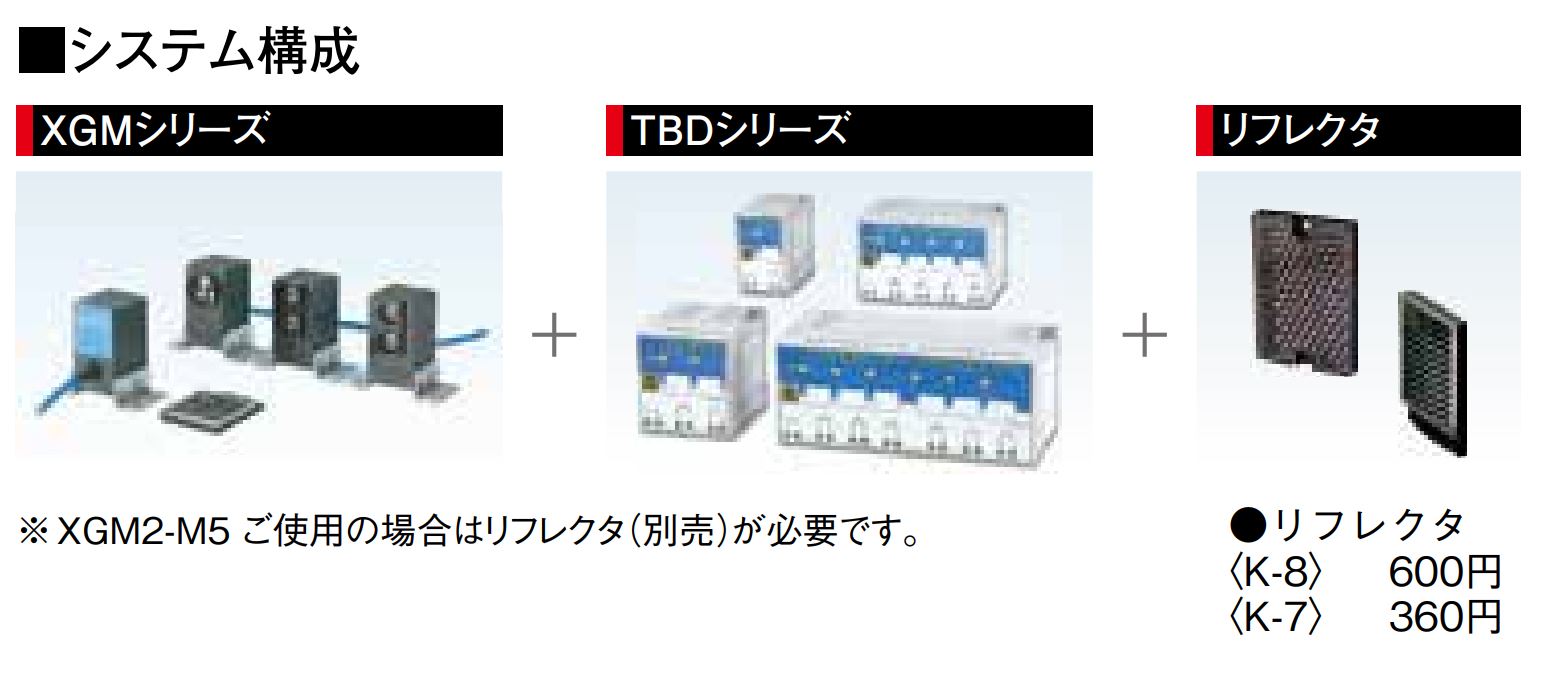

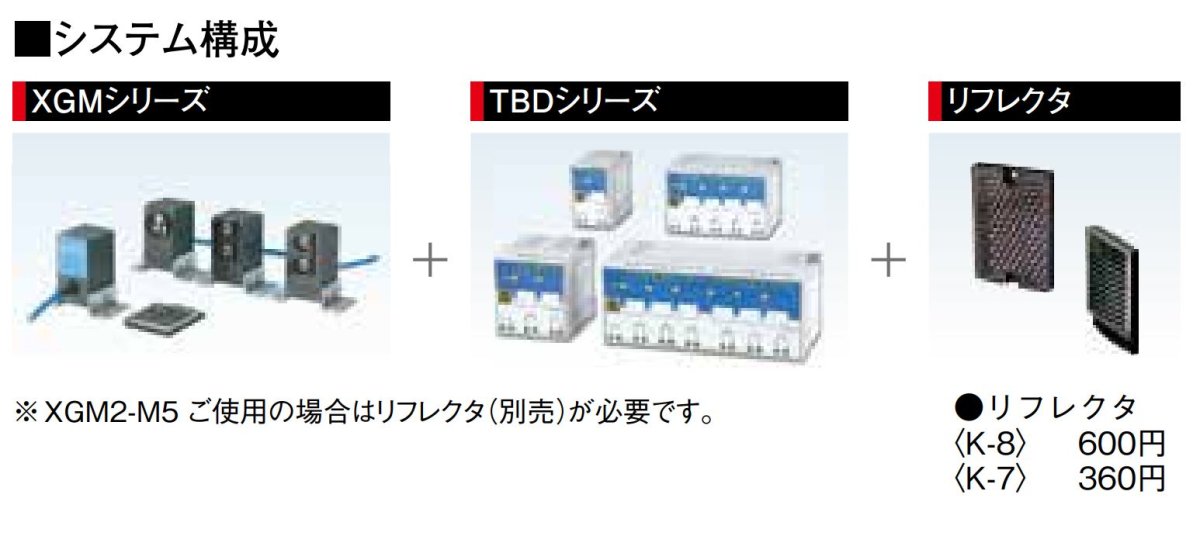

TBD-DB206SA バリア・センサー・システム

資料ダウンロード

製品外観・シリーズイメージ（JPG） 製品カタログ（PDF相当）

この製品が向いている用途

  • 石油化学プラント等の防爆エリア監視
  • 爆発性ガスが滞留する薬品工場の工程管理
  • 塗装ブース内等の危険箇所での検知システム
  • 多チャンネルのセンサーを集中管理する計装盤

導入前に確認したいポイント

  • 本機自体は必ず「非危険場所」に設置すること
  • 接続センサーが[Ex ia] IIBの定格内であること
  • 超音波センサー XUS-S3T とは接続不可
  • DINレール取付時は脱落防止ストッパーが必須

特長

[Ex ia] IIB 本質安全防爆構造による最高峰の安全性

最も厳しい「ia」性能区分をクリア。通常動作時はもちろん、2つの独立した事故（故障）が発生した際でも、危険場所のセンサーへ供給するエネルギーを点火限界以下に制限します。これにより、常に爆発の危険があるゾーン0（特別危険箇所）へのセンサー設置が可能となり、現場の安全性を根底から支えます。

施工を劇的に簡略化する「絶縁形・接地不要」設計

従来の本安機器で必須とされていた、高度な技術とコストを要する「本安接地（A種接地等）」が不要です。絶縁タイプを採用したことで、接地工事の手間を大幅に削減しつつ、異常電圧による危険場所へのエネルギー流入を確実に遮断します。

6チャンネル一括制御による圧倒的な省スペース性

1台で最大6チャンネルのセンサー入力を処理可能です。従来機（5404等）と比較して面積比で約68%もの小型化を実現しており、複数のバリアリレーを並べる計装盤設計において、劇的なダウンサイジングとコストパフォーマンスを提供します。

高速ラインにも対応する30μs以下の超高速応答

センサーからの入力に対し、わずか30μs（マイクロ秒）以下という極めて短い遅延でNPNトランジスタ出力を行います。防爆エリア内を高速で移動する物体の検知や、シビアなタイミング制御が求められる生産ラインにおいても、遅延を気にすることなく導入いただけます。

現場での状況把握を助ける独立動作表示灯

本体前面に電源表示灯（緑）に加え、各チャンネルに対応した6つの動作表示灯（橙）を装備。計装盤を空けるだけで、各センサーの検知状態を一目で確認できるため、メンテナンス性やトラブル発生時の切り分け速度が向上します。

DINレールとねじ止めの2方式に対応した柔軟な取付

汎用性の高い35mm DINレール取付と、より耐震性に優れる直接ねじ取付の2方式を選択可能です。現場の盤内環境や要求される耐振動・衝撃性能に応じて、最適な設置方法を選択できる柔軟性を備えています。

ショート保護機能による回路・システムの保護

入力側（センサー側）および出力側（PLC側）の双方にショート保護回路を内蔵しています。万が一の配線短絡時にも、システム全体へのダメージを最小限に抑え、二次被害の発生を防止する安心設計です。

広範な産業ガスに対応するガスグループ IIB

プロパン、エチレンなど、多くの代表的な爆発性ガス雰囲気に対応可能です。化学工場、塗装工場、燃料貯蔵施設など、幅広い産業分野の防爆ニーズをカバーします。

選定時に評価したい強み

  • 信頼の防爆性能： TIIS型式検定合格品（第TC22470号）による確かな品質。
  • トータルコスト削減： 接地不要・省スペース・多チャンネル対応で導入費用を抑制。
  • 高速・高精度： 30μsの高速応答で光電子センサーの性能をフルに引き出す。
  • 運用安定性： 使用周囲温度-20℃〜+60℃、Um 250Vの高い環境適応力。

LED表示と動作状態

電源(緑)
点灯：DC24V正常供給 / 消灯：電源未供給、ヒューズ断、極性誤り
動作(橙)
点灯：該当CHのセンサー検出（入力ON） / 消灯：入力OFF

施工・設置ガイド

本機は防爆関連機器ですが、非危険場所に設置して使用します。以下のガイドに従い正しく施工してください。

確認項目 施工時の考え方・規定値
設置場所 必ず「非危険場所」の計装盤内に設置。盤外時は適切な外箱に収納。
配線分離 本安回路と一般回路は50mm以上離隔するか、接地された金属板で分離する。
締付トルク 端子台ネジは 0.3N・m を厳守。絶縁被覆付圧着端子を使用すること。
シールド接地 静電気防止のため、盤側で1点接地（D種接地以上）を行う。
DINレール取付 振動による脱落防止のため、必ず両サイドにストッパーを装着する。

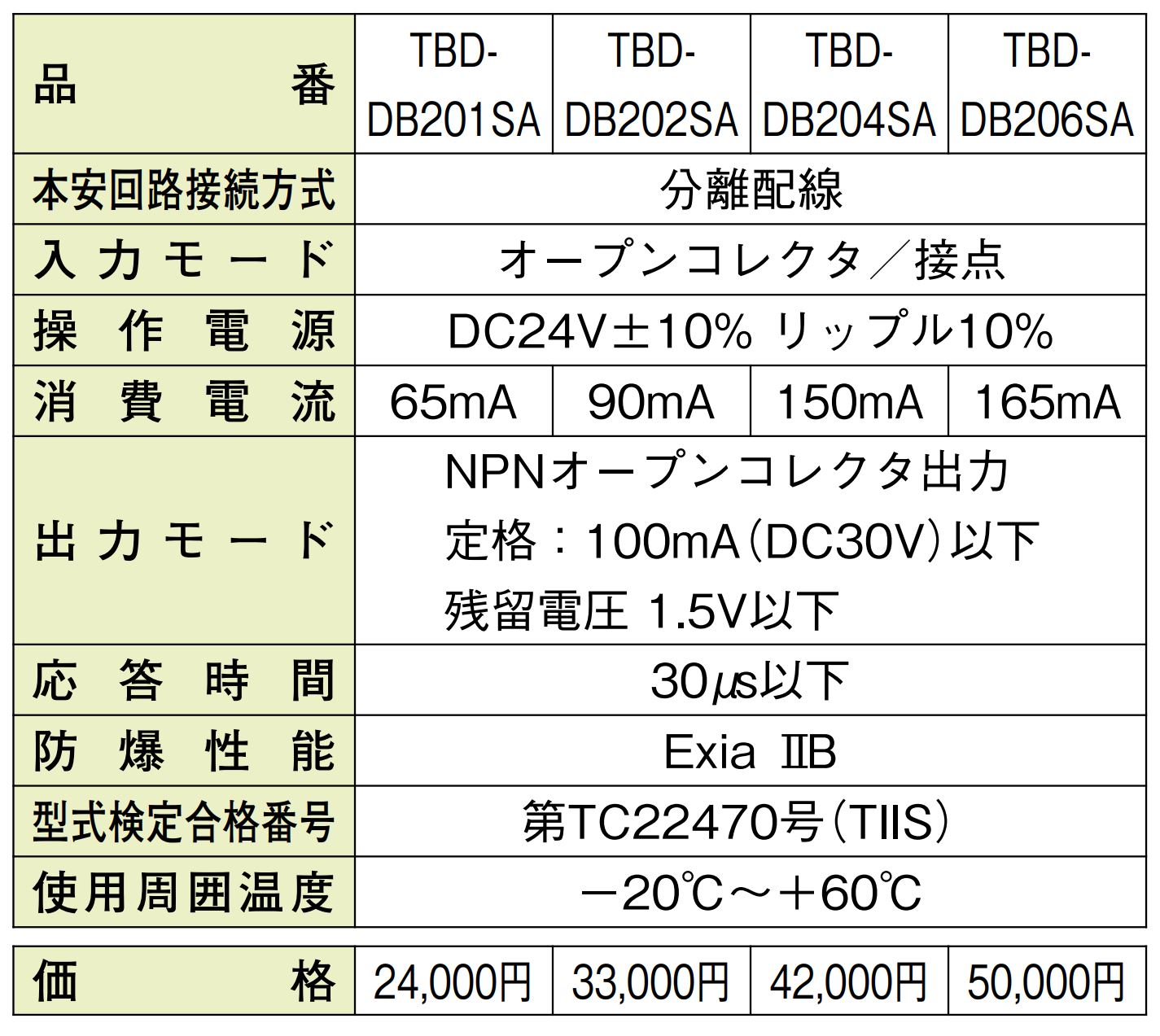

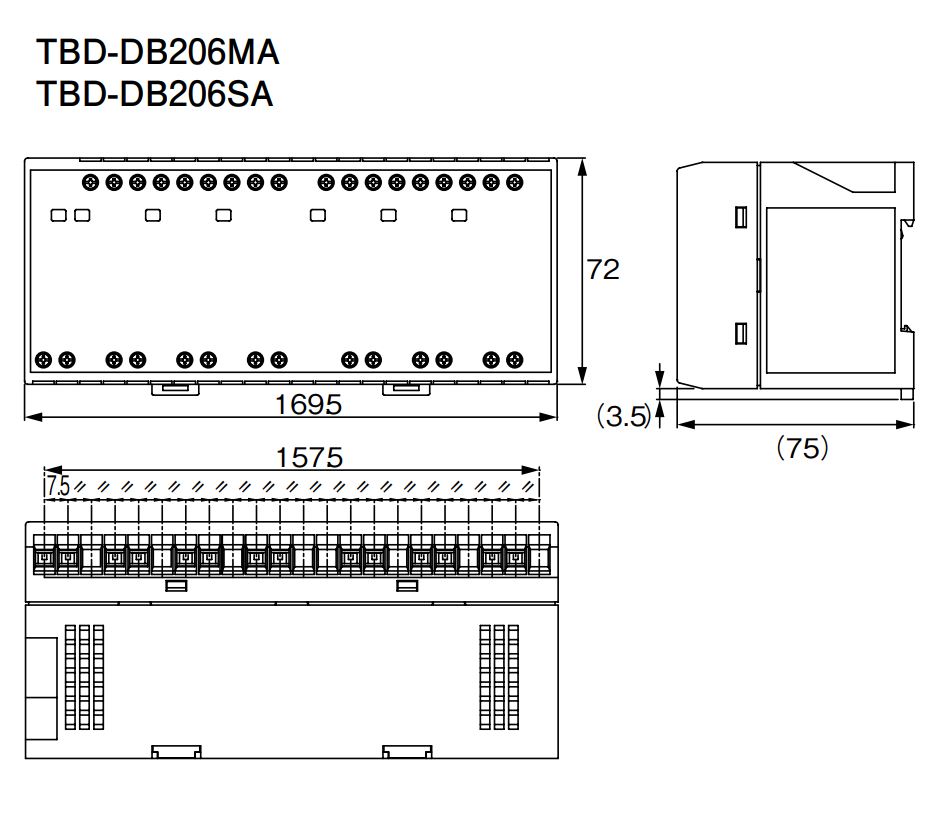

製品仕様

項目 内容
型式検定合格番号第TC22470号（TIIS）
型式TBD-DB206SA
チャンネル数6チャンネル
防爆性能・グループ[Ex ia] 性能区分：ia、グループ：IIB
入力モードオープンコレクタ ／ 接点
出力モードNPNオープンコレクタ出力（定格：DC30V 100mA以下、残留電圧1.5V以下）
操作電源DC24V±10%、リップル10%以下
消費電流200mA
応答時間30μs以下
接続方式端子台式（推奨締付トルク：0.3N・m）
ショート保護装備（入力/出力）
表示灯電源：緑色LED、動作：橙色LED（各チャンネル独立）
使用周囲温度-20℃〜+60℃（氷結しないこと）
使用周囲湿度30〜85%RH（結露しないこと）
耐振動直接取付：10〜55Hz 複振幅0.75mm / DINレール取付：10〜55Hz 複振幅0.75mm（ストッパー必須）
耐衝撃直接取付：500m/s2 / DINレール取付：300m/s2
絶縁抵抗DC500Vメガ 50MΩ以上
質量330g
ケース材質ケース：PPE、パネル：PET
本安回路最大電圧(Uo)11.9V
本安回路最大電流(Io)71.6mA（セパレート）/ 143.2mA（コモン）
本安回路許容静電容量(Co)4.7μF
本安回路許容インダクタンス(Lo)3mH
非本安回路許容電圧(Um)AC250V / DC250V

FAQ

Q：この製品を爆発の危険がある「ゾーン0」の中に設置できますか？ A：いいえ、できません。本機（バリア・センサー・システム本体）は必ず「非危険場所（安全な場所）」の計装盤内などに設置してください。危険場所に設置できるのは、本機に接続された本質安全防爆構造のセンサーのみです。
Q：接地（アース）工事は必要ですか？ A：本機は絶縁タイプのため、従来の本安関連機器で必要だった複雑な本安接地（A種接地等）は不要です。ただし、静電気帯電防止のためのシールド線の接地（D種接地）は盤側で行うことが推奨されます。
Q：どのようなセンサーを接続できますか？ A：オープンコレクタ出力または接点出力を持つセンサーが接続可能です。ただし、本機の安全保持定格（Uo, Io等）とセンサーの定格が合致している必要があります。なお、超音波センサー XUS-S3T とは組み合わせて使用できません。
Q：応答時間はどのくらいですか？ A：30μs（0.00003秒）以下という極めて高速な応答性能を持っています。
Q：出力形式は何ですか？ A：NPNオープンコレクタ出力です。定格はDC30V 100mA以下ですので、PLC（プログラマブルコントローラ）等の入力仕様に合わせて接続してください。
Q：ガスグループ「IIB」とは何を指しますか？ A：爆発性ガスの分類で、エチレンやプロパンなどが含まれます。より厳しいIIAのガスにも対応可能ですが、水素などのIICに分類されるガス雰囲気には対応していません。
Q：DINレールに取り付ける際の注意点は？ A：振動によるズレや端子への負荷を防ぐため、必ずDINレール用のストッパーを本体の両脇に取り付けて固定してください。
Q：動作表示灯が点灯したままになります。故障でしょうか？ A：入力側の配線がショートしている場合、保護機能が働きますが、表示状態に異常が出る場合があります。まず配線の短絡（ショート）やセンサーの動作状態を確認してください。
Q：許容配線距離はどのように決まりますか？ A：ケーブルの浮遊静電容量（Co: 4.7μF）とインダクタンス（Lo: 3mH）の合計が、規定値を超えない範囲で決定されます。長距離配線の場合はケーブルのスペックを確認してください。
Q：Um（非本安回路許容電圧）AC250Vとは、AC250Vで動作するという意味ですか？ A：いいえ、違います。これは誤ってAC250Vが印加されても「防爆性能が破壊されず、危険箇所に火花が飛ばない」という安全上の限界値です。実際の動作電源はDC24V±10%をお守りください。
