TBR-AB103RA バリア・リレー・システム 3チャンネル TAKEX 竹中エンジニアリング [TBR-AB103RA]

TBR-AB103RA バリア・リレー・システム 3チャンネル TAKEX 竹中エンジニアリング [TBR-AB103RA]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) 本質安全防爆構造 TIIS型式検定合格 3チャンネル仕様 絶縁形バリア

TBR-AB103RA バリア・リレー・システム 3チャンネル

危険場所（Zone 0〜2）のスイッチ信号を安全場所に確実に伝達する、TIIS認証済みの3チャンネル本質安全防爆構造リレーです。

TBR-AB103RAは、水素やアセチレンを含むあらゆる爆発性ガス環境に対応する最高ランクの防爆性能（Ex ia IIC T6 Ga）を備えています。絶縁形設計により複雑な接地工事が不要で、AC100〜240Vのフリー電源に対応。小型・軽量ながら、現場の施工性と安全性を極限まで高めたプロ仕様の防爆インターフェースです。

  • 型番： TBR-AB103RA
  • 防爆性能： [Ex ia] IIC（バリヤリレー） / Ex ia IIC T6 Ga（スイッチ）
  • チャンネル数： 3チャンネル（リレー1a出力）
  • 電源電圧： AC100〜240V 50/60Hz
  • 設置場所： 非危険場所（計装盤内等）

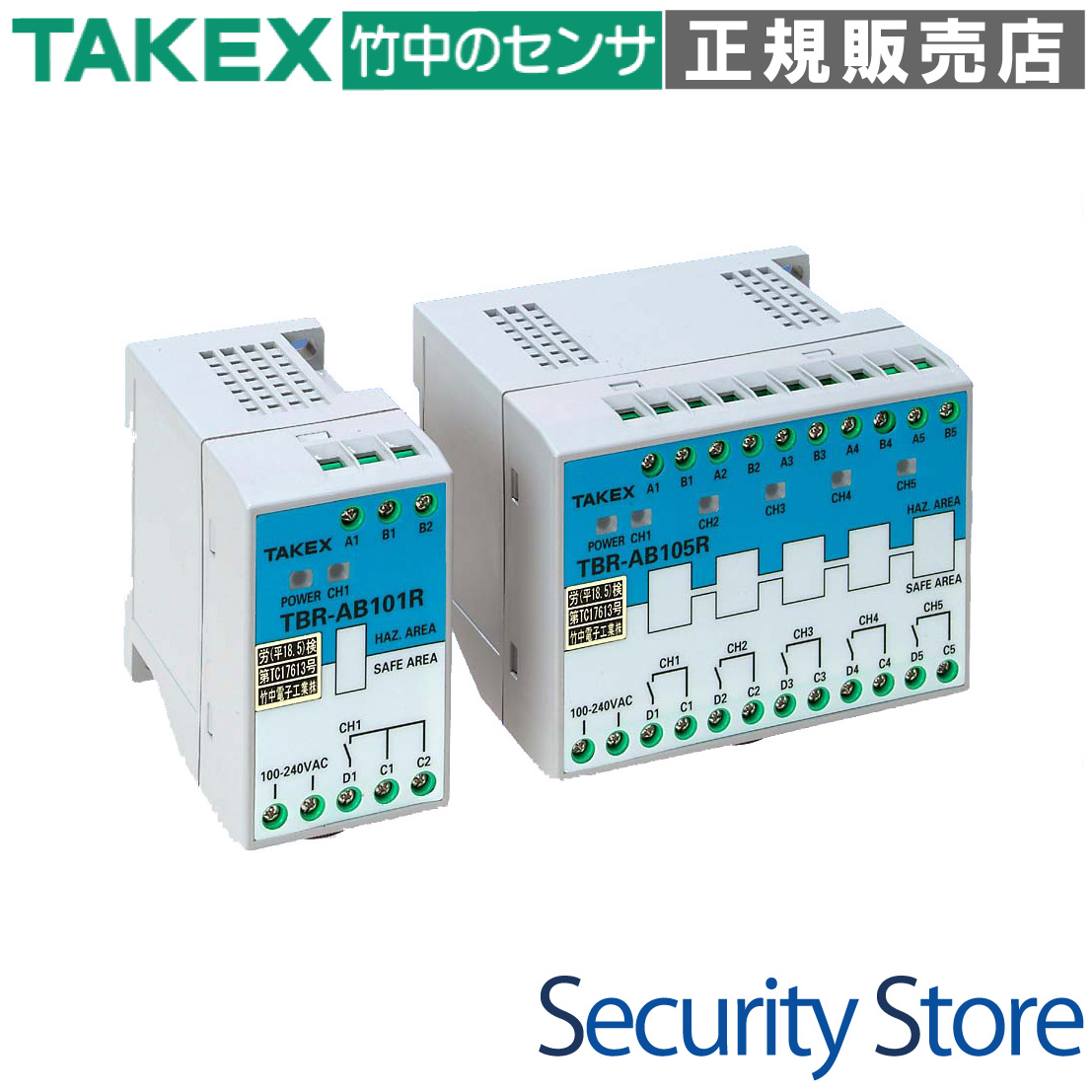

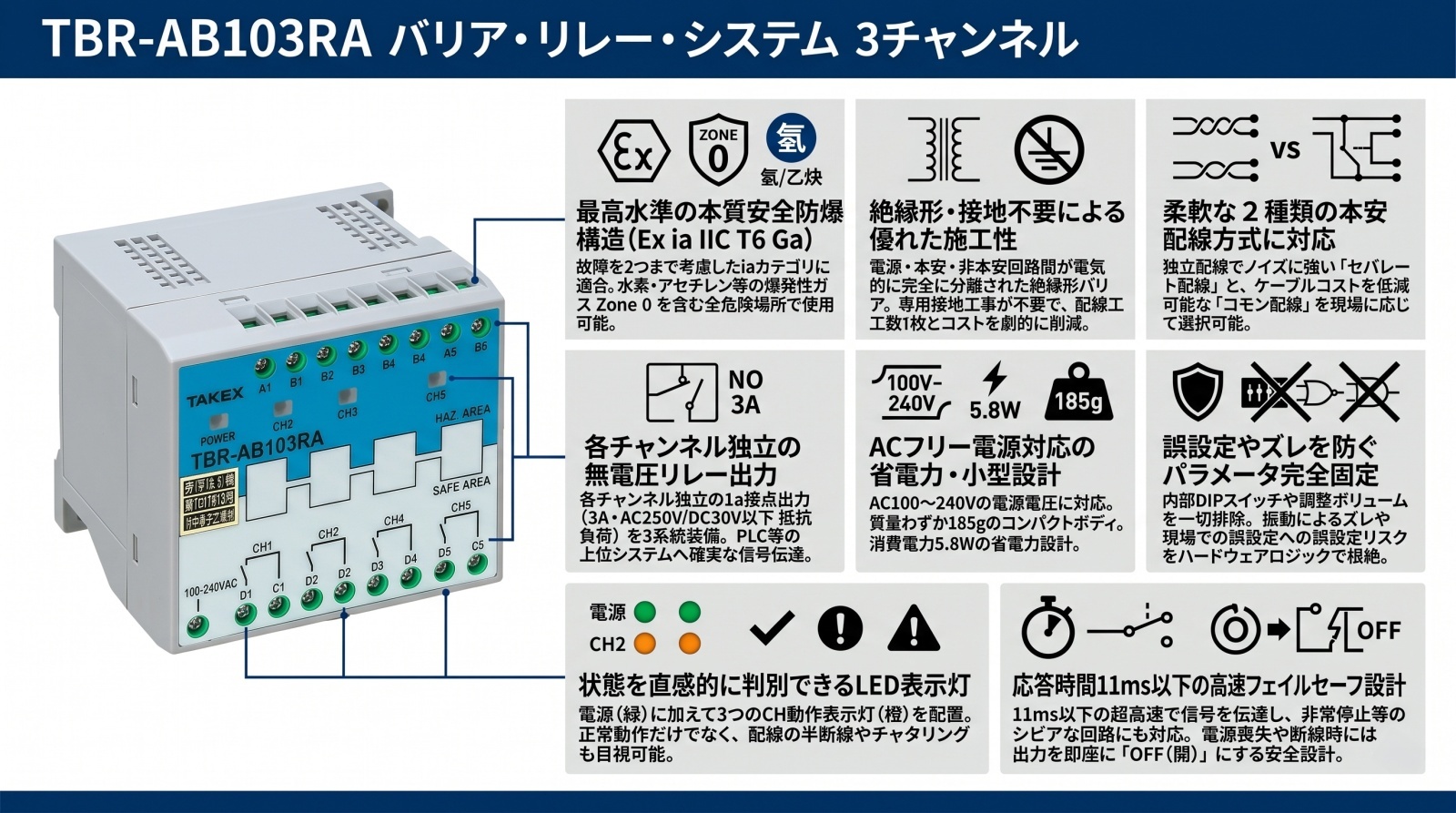

TBR-AB103RA バリア・リレー・システム 外観画像

資料ダウンロード

製品カタログ（PDF）

この製品が向いている用途

  • 化学プラント・薬品工場の防爆エリア監視
  • 水素ステーションやガス関連施設のスイッチ連動
  • 塗装ブース内のリミットスイッチ信号取り込み
  • 危険場所内の非常停止ボタン・押しボタン接続
  • Zone 0を含む特別危険箇所での接点検知

導入前に確認したいポイント

  • 本機自体は必ず「非危険場所」に設置してください
  • 危険側のスイッチは「単純機器」である必要があります
  • 配線は本安/非本安を50mm以上離して隔離してください
  • 出力接点定格（3A）を超える負荷には補助リレーが必要

特長

最高水準の防爆性能「Ex ia IIC T6 Ga」適合

国際整合技術指針2015に適合し、TIIS（産業安全技術協会）の型式検定（第TC22165号）をパスしています。故障が2つ重なっても点火源とならない「ia」カテゴリであり、Zone 0（特別危険箇所）からZone 2まで全ての危険場所で使用可能です。爆発等級「IIC」および温度等級「T6」により、水素やアセチレン、二硫化炭素といった極めて引火しやすいガスが存在する環境でも安心して導入いただけます。

絶縁形設計による「接地不要」の高施工性

電源・入力・出力の各回路間が電気的に完全に絶縁されているため、従来のツェナーバリアで必須だった「A種接地などの本安接地工事」を行う必要がありません。これにより、接地極の確保が困難な既設現場や、接地設計の複雑な大規模プラントにおいて、配線工数とコストを劇的に削減します。

現場を選ばない「AC100〜240V」フリー電源対応

AC100VからAC240Vまで、電圧を意識せずに直結できるフリー電源方式を採用。海外仕様の電源環境や、電圧降下が懸念される現場、あるいはAC200V系で統一された計装盤内でも、トランスを用意することなくそのまま組み込むことが可能です。

3チャンネルを自在に使い分ける配線柔軟性

1台に3チャンネルの検知・出力機能を凝縮。配線方法は、ノイズ干渉に強い「セパレート配線」と、多芯ケーブルを利用してコストを抑える「コモン配線」のどちらにも対応しています。現場の距離やケーブルの種類に合わせて、最適な接続構成を選択できる設計です。

設定ミスをゼロにする「完全固定パラメータ」

本機には、ユーザーが操作するDIPスイッチや調整ボリュームが一切ありません。出力モードや感度をハードウェアで完全固定することで、振動によるボリュームのズレや、メンテナンス時の設定ミスによるトラブルを物理的に排除。防爆システムに求められる「不変の信頼性」を実現しています。

11ms以下の高速応答とフェイルセーフ設計

入力から出力まで11ms以下という極めて高いレスポンス性能を誇り、プレス機の停止信号など瞬時の判断が求められる用途にも対応します。また、電源喪失時や本安配線の断線時には、出力が直ちに「安全側（OFF）」へ移行するフェイルセーフの原則を徹底しており、万が一の故障時にも二次災害を防ぎます。

過酷な盤内環境に耐える堅牢な物理設計

質量わずか185gの軽量設計ながら、耐振動・耐衝撃性能に優れています。一般的な35mm DINレール取付に加え、より振動の激しい環境向けに「ねじ止め直接取付」もサポート。直接取付時には500m/s2という高い耐衝撃性を発揮し、機械振動の多い現場での長期運用を支えます。

直感的な一次診断を可能にするLED表示灯

フロントパネルに電源（緑）および各チャンネルの動作（橙）LEDを装備。テスターを使わなくても、電源供給状態や危険場所側のスイッチ開閉状態が一目でわかります。不規則な点滅はチャタリングや配線の接触不良を示唆し、現場での迅速なトラブルシューティングを強力に支援します。

選定時に評価したい強み

  • 最高ランクの安全性： Zone 0対応かつIIC T6適合で、対象ガスを選ばない。
  • 接地工事の省略： 絶縁形のため本安接地が不要、施工コストを大幅カット。
  • 多チャンネル集約： 3チャンネルを1台に集約し、盤内の省スペース化を実現。
  • メンテナンスフリー： 設定箇所がなく、長期にわたり安定した動作を維持。

施工・設置ガイド

本製品の防爆性能を維持し、安全に運用いただくための重要事項です。

確認項目 施工・運用の考え方
設置場所 非危険場所（安全場所）専用です。危険場所への設置は厳禁です。
配線の隔離 青色の本安配線と、AC電源等の非本安配線は、常に50mm以上離してください。
端子の締め付け 締め付けトルクは0.3N・m以下を推奨します。締めすぎに注意してください。
出力負荷の保護 誘導負荷（電磁弁等）を駆動する場合は、必ず外部リレーを介すかサージ吸収を行ってください。
DINレールの固定 振動による脱落を防ぐため、必ず両端にエンドプレート（ストッパー）を設置してください。

インジケーター表示の意味

表示灯 状態 意味
電源表示灯 (POWER) 緑色 点灯 正常（AC電源供給中）
消灯 停電、断線、または内部ヒューズ溶断
動作表示灯 (CH1〜3) 橙色 点灯 危険場所スイッチが「ON（閉）」、リレー出力動作中
消灯 危険場所スイッチが「OFF（開）」、または配線断線
不規則な明滅 接点の接触不良、チャタリング、またはノイズ混入の可能性

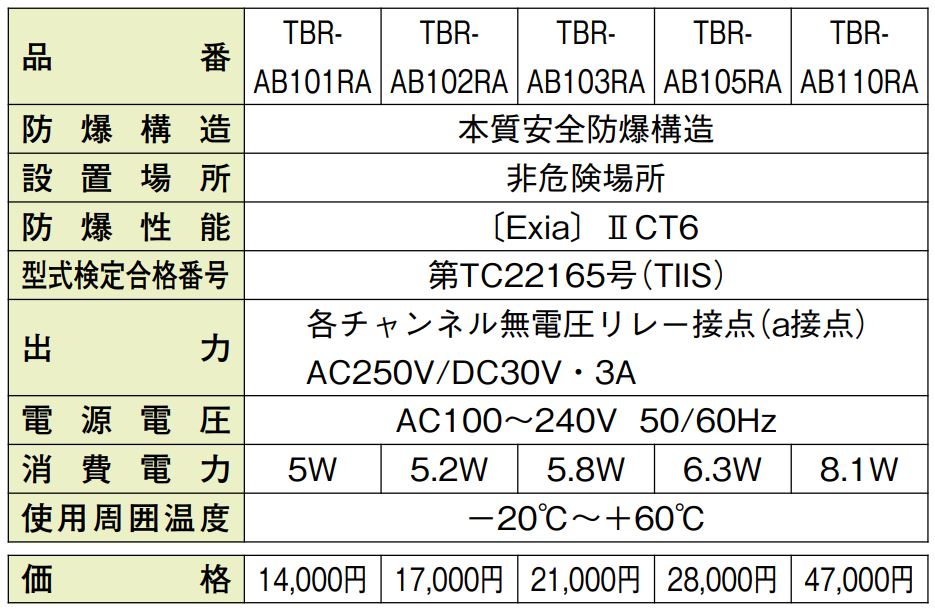

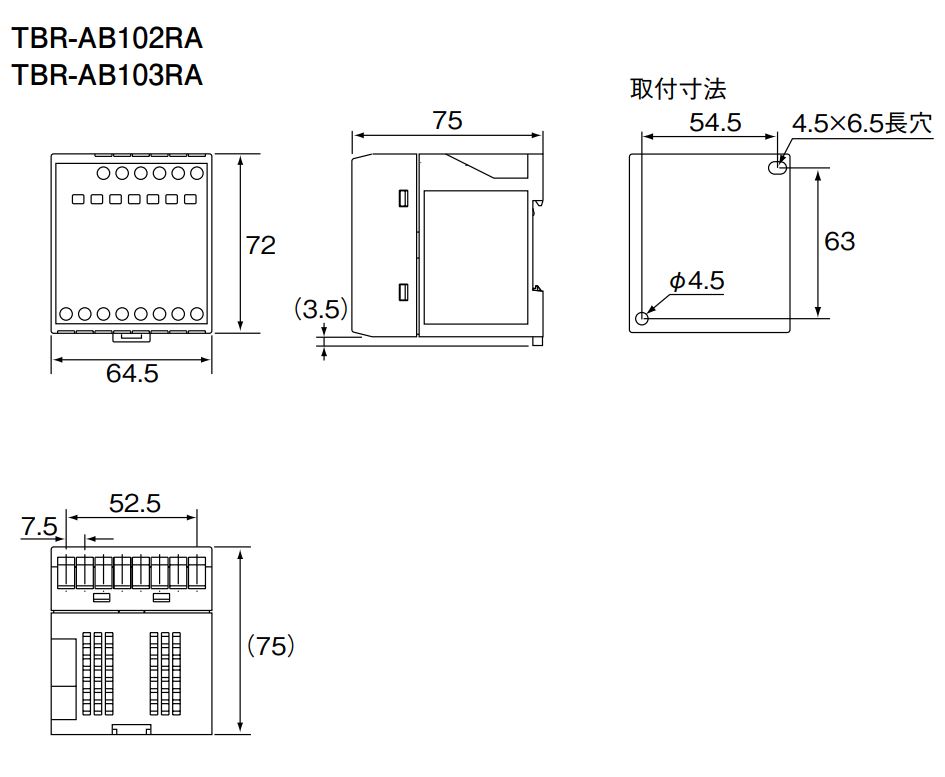

製品仕様

項目 内容
型式検定合格番号 第TC22165号（TIIS）
品番 / 型式 TBR-AB103RA
チャンネル数 3 チャンネル
防爆構造 本質安全防爆構造（国際整合技術指針2015）
防爆性能 スイッチ：Ex ia IIC T6 Ga
バリヤリレー：[Ex ia] IIC
最大電圧（Uo） 11.9V
最大電流（Io） 169.6mA（コモン配線時） / 10.6mA（セパレート配線時）
最大電力（Po） 505.6mW（コモン配線時） / 31.6mW（セパレート配線時）
許容キャパシタンス（Co） 800nF
許容インダクタンス（Lo） 1mH（コモン配線時） / 160mH（セパレート配線時）
非本安回路許容電圧（Um） AC250V 50/60Hz または DC250V
出力モード 無電圧リレー接点 1a × 3チャンネル
出力定格 3A（AC250V / DC30V）以下 抵抗負荷
操作電源 AC100〜240V 50/60Hz（フリー電源）
応答時間 11ms以下
消費電力 5.8W
接続方式 端子台式（ねじ締め）
材質 ケース：PPE（ポリフェニレンエーテル）、パネル：PET
質量 185g
使用周囲温度 / 湿度 -20℃〜+60℃（氷結なきこと） / 40〜85%RH（結露なきこと）
大気圧 800〜1100kPa
絶縁抵抗 DC500Vメガ 10MΩ以上
耐電圧 AC1600V（本安⇔非本安間）、AC1500V（電源⇔出力間）各1分間
耐衝撃 直接取付時：500m/s2 / DINレール取付時：300m/s2
付属品 取扱説明書、検定合格標章、防爆事項表示銘板

FAQ

Q：このバリヤリレーに接地工事（A種接地など）は必要ですか？ A：いいえ、本製品は「絶縁形」であるため、専用の本安接地工事は不要です。設置工数を大幅に削減できます。
Q：水素ガスが発生する環境でも使用できますか？ A：はい、爆発等級「IIC」に対応しているため、水素やアセチレンが存在する最も危険な環境でもご使用いただけます。
Q：Zone 0（特別危険箇所）に設置されたスイッチを接続できますか？ A：はい、防爆性能が最高ランクの「Ex ia」かつ「Ga」を満足しているため、Zone 0を含む全ての危険場所のスイッチを接続可能です。
Q：危険場所に設置するスイッチに指定はありますか？ A：単純機器（リミットスイッチ、押しボタン等）で、本機のUo/Ioを上回る定格を持つ「Ex ia IIC T6 Ga」仕様のものを選定してください。
Q：AC200Vの電源で使用しても問題ありませんか？ A：はい。AC100V〜240Vのフリー電源に対応しているため、AC200V環境でもそのままご使用いただけます。
Q：本安回路（危険側）の配線距離に制限はありますか？ A：ケーブルの静電容量（Cw）とインダクタンス（Lw）が、本機の許容値（Co, Lo）を超えない範囲であれば可能です。コモン配線時は許容値が小さくなるためご注意ください。
Q：出力リレーでモーターを直接駆動できますか？ A：定格3A以下であれば可能ですが、突入電流やサージで接点を傷めるため、外部に補助リレー（パワーリレー）を設けることを強く推奨します。
Q：DIPスイッチなどの設定は必要ですか？ A：本機に設定スイッチはありません。配線を正しく接続するだけで動作するようにパラメータが固定されています。
Q：橙色のLEDが明滅（点滅）するのは故障ですか？ A：スイッチのチャタリングや配線の接触不良、あるいは強力なノイズ混入が疑われます。設置状態や配線経路を再確認してください。
Q：本機を危険場所に設置することはできますか？ A：いいえ、できません。本機自体は必ず非危険場所（安全場所）の計装盤内などに設置してください。
