EXF-CV12 【在庫限り】多目的威嚇装置 TAKEX 竹中エンジニアリング [EXF-CV12]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX（竹中エンジニアリング）不法投棄監視警報シグナル屋外設置対応在庫限り

EXF-2SL 【在庫限り】不法投棄警報シグナル

不法投棄多発エリアにおいて、音声、アラーム、回転灯による強力な威嚇と、夜間のバックライト表示による常時警告を実現した総合監視デバイスです。SUS304ステンレス製の堅牢なボディで、過酷な屋外環境下でも長期にわたり運用可能です。

型番： EXF-2SL
方式： ハイブリッド威嚇システム（視覚・聴覚）
主な用途： 空き地、山林、事業所周辺の不法投棄防止、侵入抑制
材質： SUS304（本体フレーム）、ポリカーボネート（カバー）
設置場所： 屋外（IP33相当）
電源： AC100V

資料ダウンロード

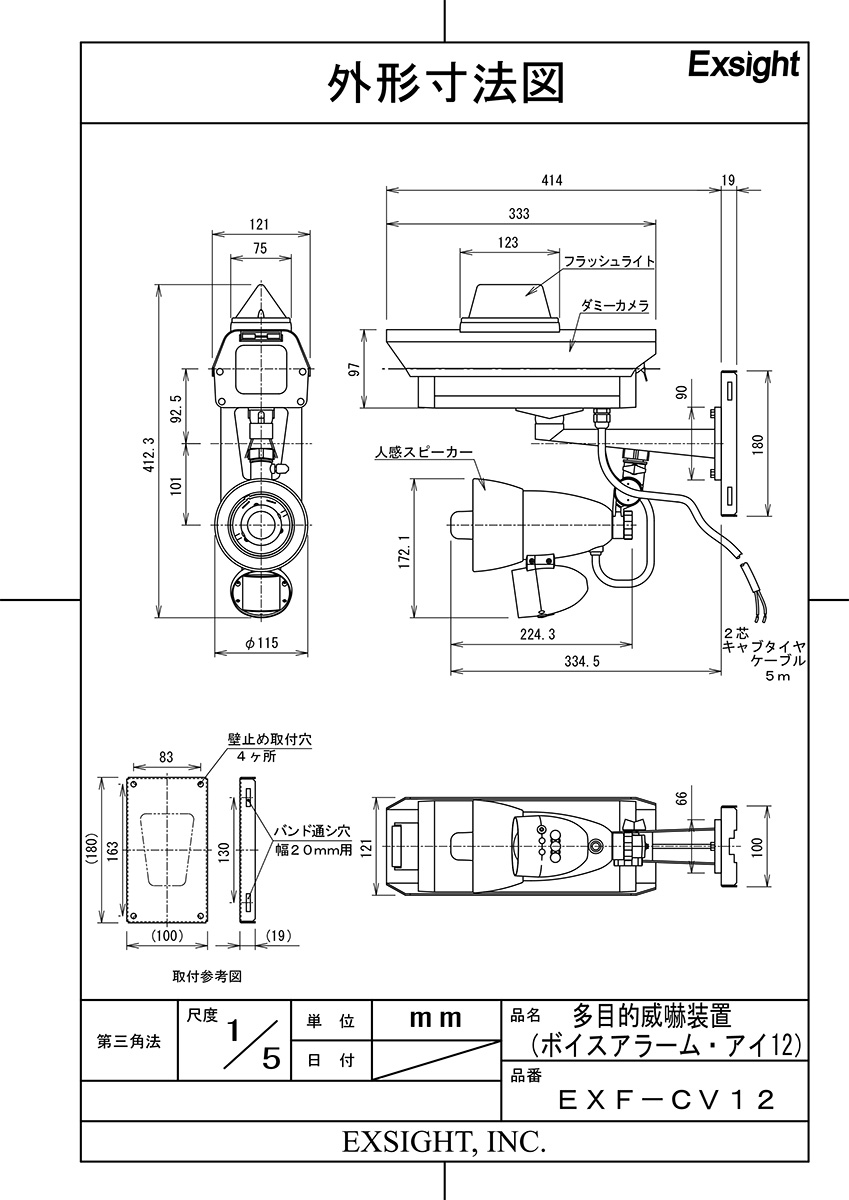

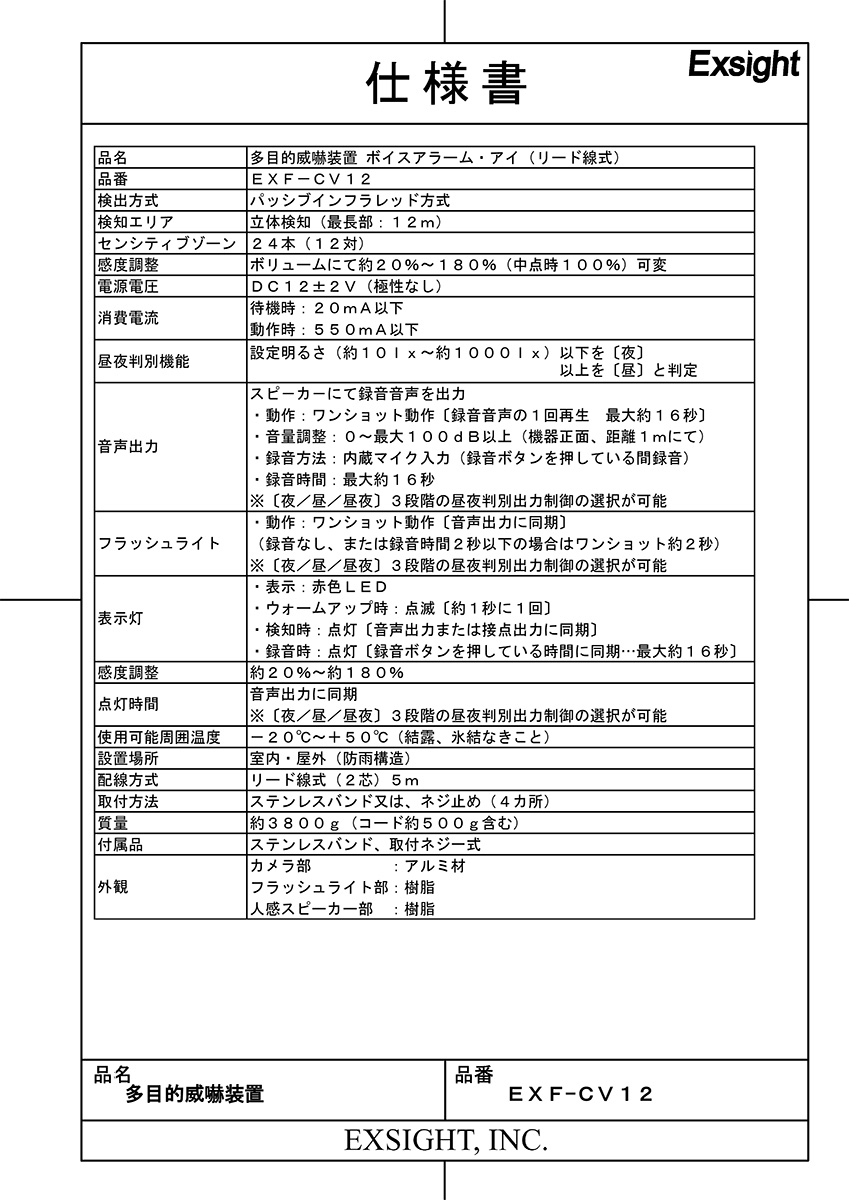

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

不法投棄が頻発する空き地や山道
夜間の無人事業所の外周警戒
資材置き場への不審者侵入抑制
ゴミ集積所におけるルール遵守啓発

導入前に確認したいポイント

AC100V電源の確保が可能か
外部センサー（別売）との連動配線が可能か
近隣への音量配慮が必要な環境か
取付面に約4.2kgの耐荷重があるか

特長

視覚と聴覚を統合したハイブリッド威嚇

外部センサーからの信号を受け、強力な回転灯による視覚的な閃光と、最大95dB以上の大音量（音声またはアラーム音）による聴覚的な警告を同時に行います。犯行を未然に断念させる能動的な防犯を実現します。

夜間の「常時警告」による心理的抑制

内蔵のEEスイッチが周囲の暗さを検知すると、自動的に内部の蛍光灯が点灯。前面カバーに印字された「監視中」の文字を浮かび上がらせます。侵入・投棄を企てる者に対し、夜間であっても監視の存在を強力にアピールします。

高耐久SUS304ステンレスボディ採用

屋外の過酷な天候や湿気に耐えるため、筐体フレームには高品位なステンレス鋼（SUS304）を採用。ヘアーライン仕上げにより、耐久性だけでなく美観も損なわず、長期運用に最適な堅牢性を備えています。

環境に合わせた音色・音量のカスタマイズ

鳴動音は「肉声メッセージ」と「ピーポー音」の2種類からディップスイッチで選択可能。さらに、音量はボリューム調整により、無音から95dB以上まで無段階に設定できるため、設置環境に応じた最適な運用が可能です。

セキュリティを強化するタンパー機能

照光部カバーの開閉を検知する物理的なタンパースイッチを搭載。意図的な破壊やカバーの開放が発生した際に信号を出力できるため、防犯コントローラー等と接続することで、高度な破壊監視システムを構築できます。

EEスイッチによる自動点灯制御

熱動継電器形のEEスイッチを内蔵。20〜80 lxの照度範囲で自動的に夜間照明を制御します。手動操作の必要がなく、日没とともに「不法投棄監視中」の文字による啓発活動を自動的に開始します。また、メンテナンス性を考慮し、回転灯用の予備電球が内部に標準装備されています。

    選定時に評価したい強み
    圧倒的な威嚇力： 回転灯140min-1と最大95dBの音響で現場を制圧
確かな実績： 全国各地の自治体や民間事業所での不法投棄対策に採用
メンテナンス性： カバーが90度開くステー付で、電球交換等の保守が容易
柔軟なシステム性： 無電圧接点入力により、赤外線センサーやパッシブセンサー等と自在に連動可能



施工・設置ガイド

確実な運用と防水性を担保するため、以下の設置基準を遵守してください。設置時は必ず正方向（上下指定通り）に取り付け、逆さ・横向き設置は避けてください。

確認項目	この製品での考え方
取付壁面の強度	総質量約4.2kgを支えられるコンクリートや鉄骨等の堅牢な面が必要です。
電源仕様	AC100V（±15%）を供給。ノイズの多い電源ラインからの分岐は避けてください。
水切り配線	本体裏側の入線口へ引き込む前に、必ず下方向に30cm程度のU字トラップ（水切り）を設けてください。
EEセンサの干渉	受光部直上に照明がある場合は、夜間でも点灯しなくなるため設置位置を調整してください。

製品仕様

項目	内容
品番 / 品名	EXF-2SL / 警報シグナル
電源電圧	AC100V±15%、50/60Hz
消費電力	待機時:7VA、蛍光灯点灯時:30VA、最大:40VA
入力信号	無電圧a接点(2a) 回転灯駆動入力 / サイレン・音声駆動入力
タンパー出力	カバーオープン時出力 5A 125VAC
保護構造	IP33相当
使用可能周囲温度	-10℃〜+40℃(結露・氷結なきこと)
設置場所	屋外（正方向取付）
材質	外郭部:SUS304ヘアーライン、照明カバー:ポリカーボネート樹脂
質量	約4,200g
内蔵蛍光灯	AC100V 12W、EEスイッチ連動（点灯20〜80lx / 消灯点灯の約5倍）
内蔵回転灯	DC12V 10W(G18、BA15S/19)、閃光速度約140min-1
内蔵サイレン	定格出力1W、音量0〜95dB(ボリューム調整)、音色2種選択式

FAQ

Q：電源は電池やソーラーで動作しますか？ A：いいえ、本機は安定した威嚇動作と照明点灯のため、商用電源（AC100V）が必要です。

Q：音声を自分の好きなメッセージに変更できますか？ A：いいえ、内蔵の音声は固定メッセージ（不法投棄監視中〜）またはサイレン音の2択となります。

Q：夜間だけ監視の文字が点灯するのはなぜですか？ A：内蔵のEEスイッチ（明暗センサー）が周囲の暗さを検知して自動で制御しているためです。

Q：センサーは内蔵されていますか？ A：いいえ、人や車を検知するセンサーは内蔵されていません。別売のパッシブセンサーや赤外線センサーと連動させて使用します。

Q：回転灯が切れた場合は修理が必要ですか？ A：電球の交換だけで対応可能です。筐体内部に予備の電球が1つ保持されていますので、それを使用して交換いただけます。

Q：近隣住民から音が大きいと苦情がこないか心配です。 A：基盤内のボリュームで無段階に音量調節が可能です。現場の状況に合わせて適切な音量に設定して運用してください。

Q：昼間に電源を入れたら蛍光灯が点灯しましたが、故障ですか？ A：いいえ、EEスイッチの特性により、電源投入直後は約1分間強制的に点灯します。これは正常な挙動（通電チェック）です。

Q：雨のかかる場所でも大丈夫ですか？ A：はい、IP33相当の防滴性能を備えており、ステンレスボディですので屋外での直接の降雨にも耐えられる設計です。

Q：タンパー出力とは何に使うものですか？ A：カバーを無理やり開けられた際に出力される信号です。防犯警報器等と接続し、機器そのものの破壊を検知するのに使用します。

Q：取付用のポールは付属しますか？ A：いいえ、ポールは別売となります。壁面への直接固定、または別途ポール取付金具をご用意ください。
