EXF-CV100 【在庫限り】ボイス・アラームアイ100 威嚇効果の高い「音声」「光」「カメラ」の3大機能を一体化! TAKEX 竹中エンジニアリング [EXF-CV100]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX（竹中エンジニアリング）多目的威嚇装置人感センサー屋外防雨構造音声報知

EXF-CV12 【在庫限り】多目的威嚇装置（ボイスアラーム・アイ）

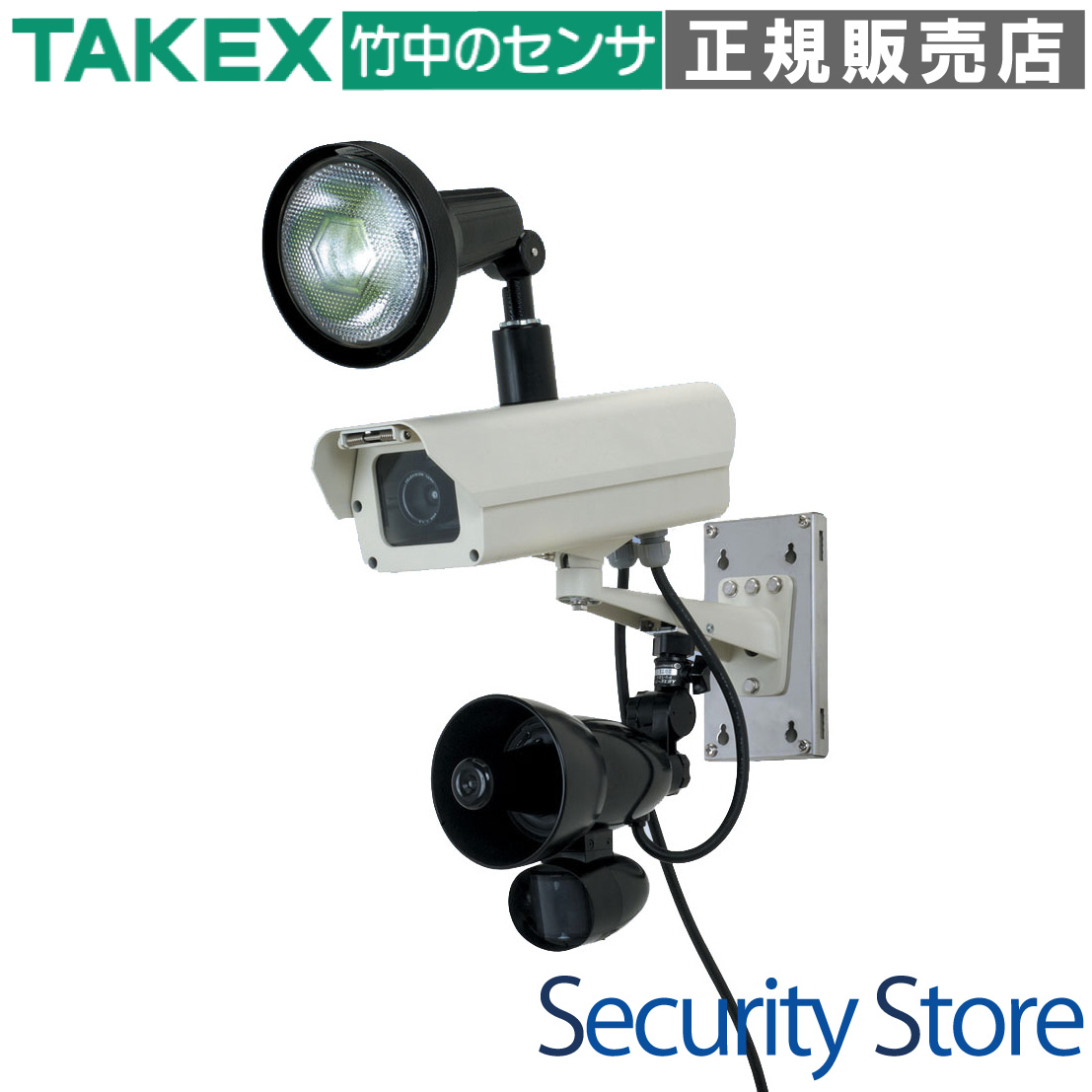

音声・光・カメラ（ダミー）の3大機能を一体化。人感センサーで人体を検知し、即座に大音量の音声メッセージとフラッシュライトで威嚇・告知を行うプロ仕様の多目的報知器です。

型番： EXF-CV12（リード線式）
製品名： 多目的威嚇装置（ボイスアラーム・アイ）
検知方式： パッシブインフラレッド方式（PIR）
主な用途： 不法行為の抑制、危険場所の安全案内、資材監視、店舗案内
設置場所： 屋内・屋外（防雨構造）
電源： DC12V ± 2V（極性なしフェイルセーフ仕様）

資料ダウンロード

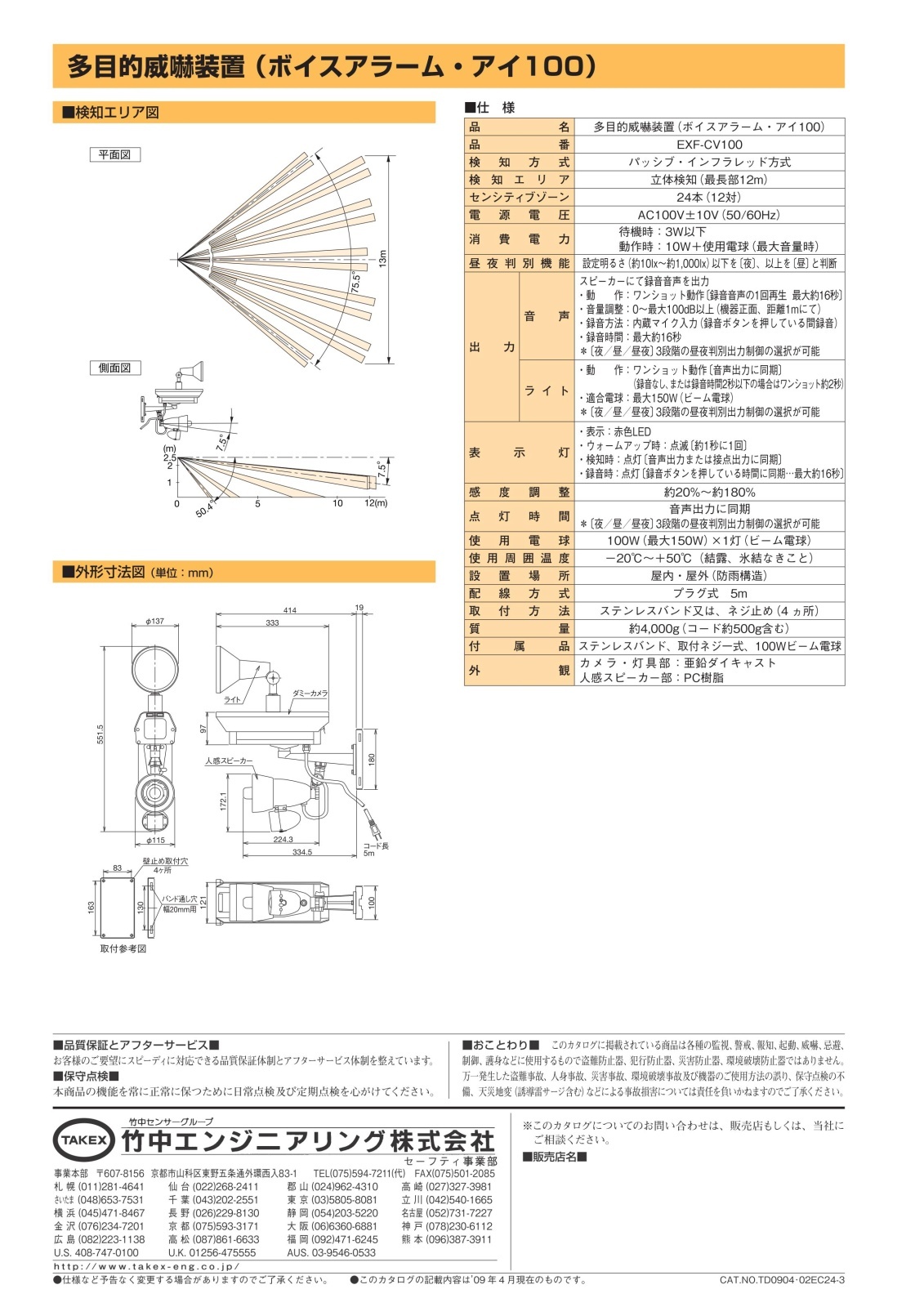

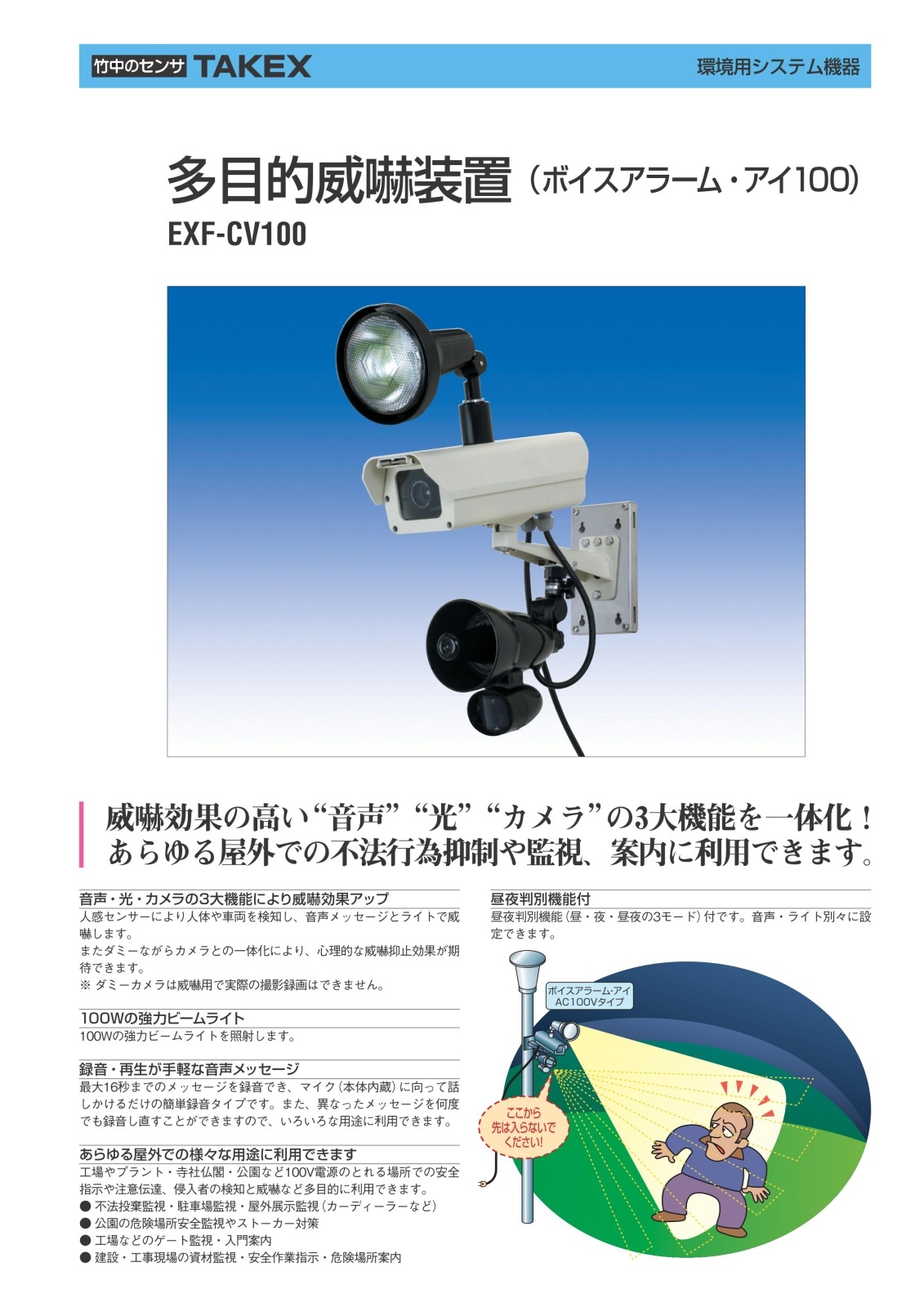

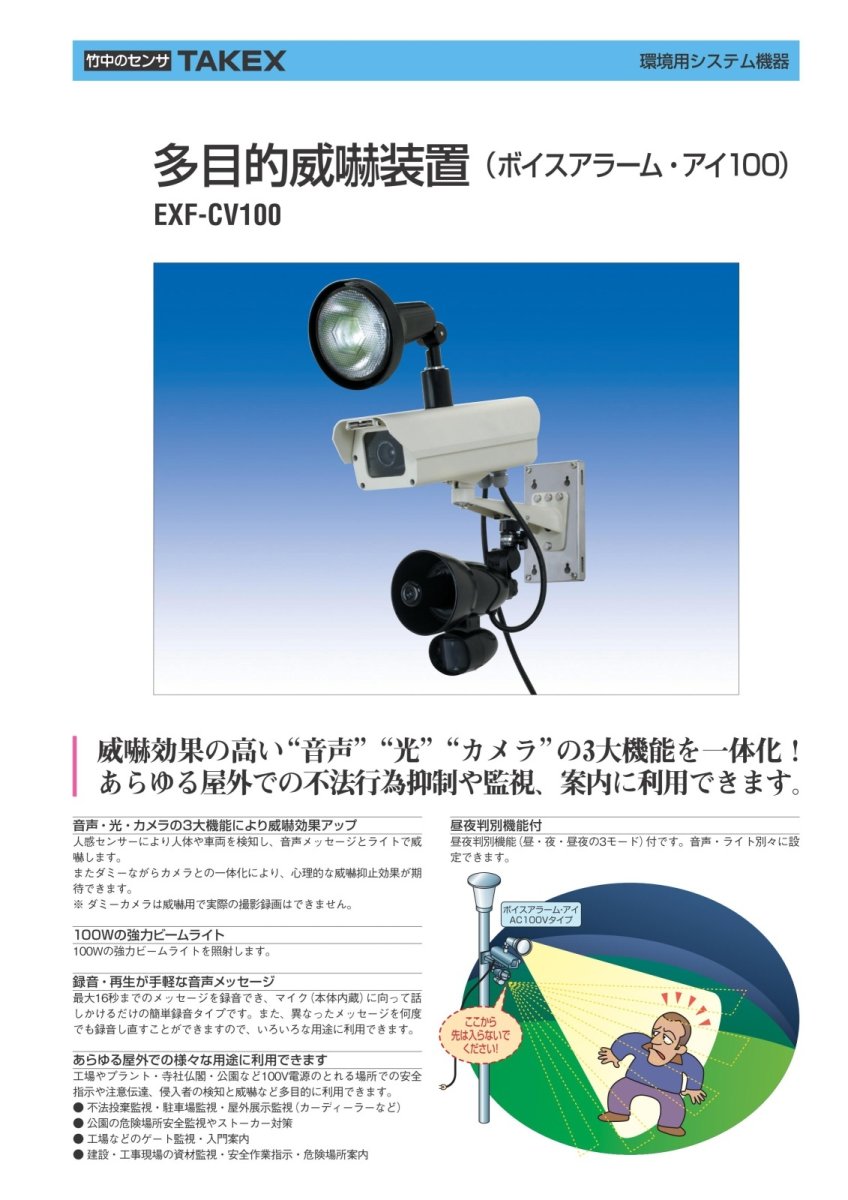

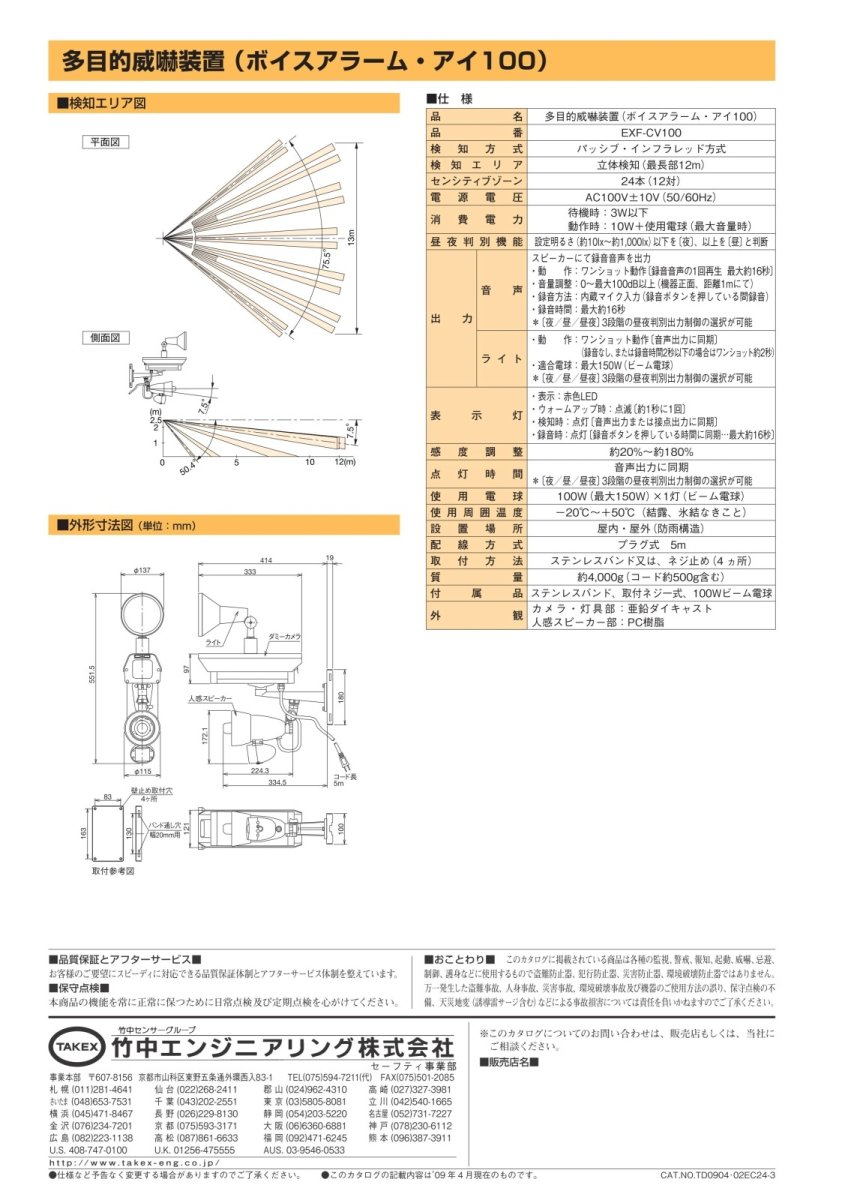

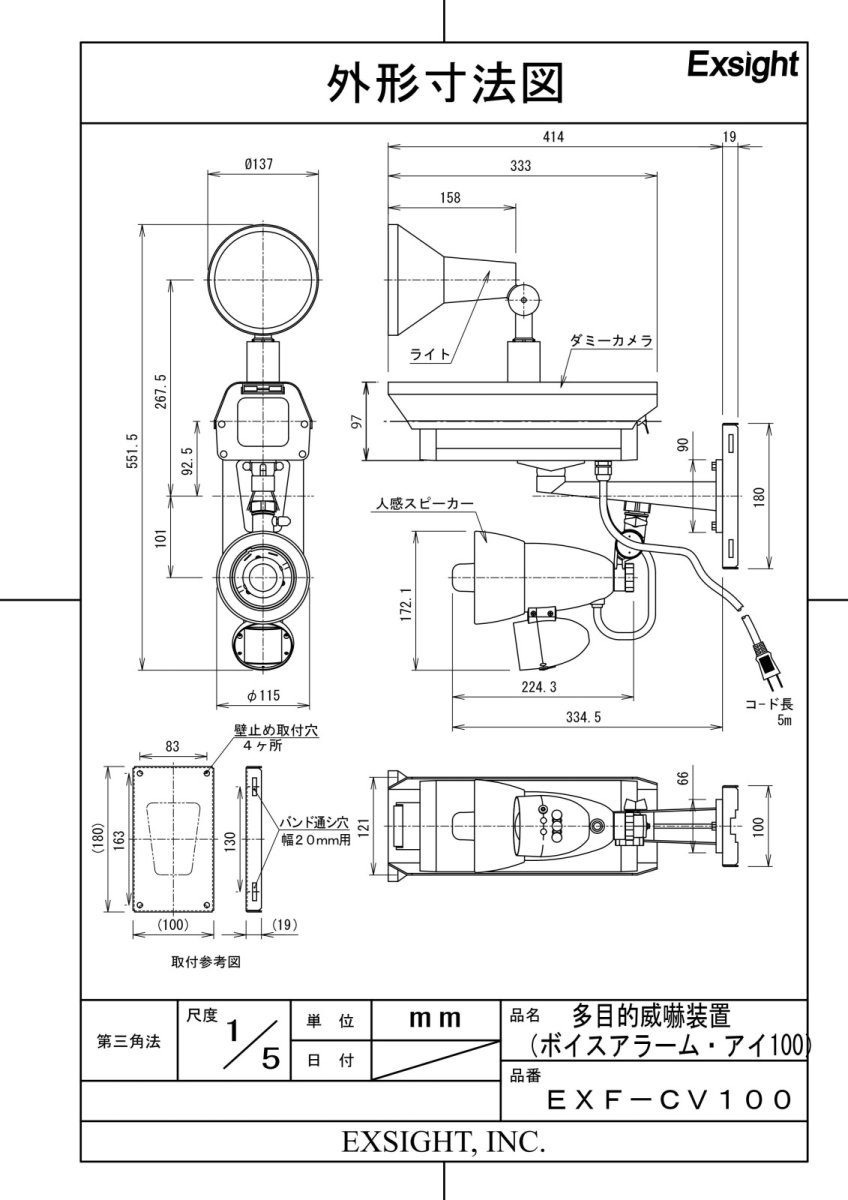

仕様書（PDF）製品カタログ（PDF）検知エリア図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

工場・プラント等の立入禁止エリア警告
駐車場やカーディーラーの不審者威嚇
工事現場や建設資材置場の盗難防止
公園・寺社仏閣の夜間不法投棄監視
店舗の入口案内やイベント時の誘導

導入前に確認したいポイント

DC12V電源の確保が必要です
PIRセンサーにつき、ガラス越しの検知は不可
本機は録画機能のない「威嚇専用」です
音声は最大16秒までのワンショット再生
取付高さは標準2.5mが推奨されます

特長

音声・光・カメラの3大機能による強力な威嚇効果

高精度な人感センサーが人体や車両を検知すると、内蔵スピーカーから最大100dB以上の音声メッセージを出力し、同時に上部のフラッシュライトが激しく点滅します。防犯カメラに酷似したハウジング（ダミーカメラ）により、心理的な抑止効果と物理的な警告を同時に提供します。

現場で手軽に録音・書き換えが可能な不揮発性メモリー

最大16秒までのメッセージを内蔵マイクで簡単に録音できます。録音されたデータは不揮発性メモリーに保存されるため、停電や電源遮断が発生しても消去されることはありません。用途に合わせて何度でも録音し直すことが可能です。

昼夜判別機能による独立した出力制御

周囲の明るさを判定し、動作を制御する昼夜判別機能を搭載。音声とライトをそれぞれ個別に「昼のみ動作」「夜のみ動作」「常時動作」の3モードから選択設定できるため、夜間のみ強烈に威嚇したいといった運用に柔軟に対応します。

24本の高密度センシティブゾーンを形成するPIRセンサー

検知システムにはパッシブインフラレッド（PIR）方式を採用。空間に対して12対（24本）のセンシティブゾーンを形成し、最大12m先までの微小な熱変化を確実に捉えます。感度調整ボリュームにより、設置環境に合わせた微調整も可能です。

極性なしのフェイルセーフ電源設計

DC12V電源の接続において、プラス・マイナスの極性を問わない回路設計を採用しています。現場での結線ミスによる故障リスクを排除し、施工の迅速化と安全性を高めています。

屋外設置を前提とした堅牢な防雨構造

カメラ部にはアルミ材、ライト・スピーカー部には高耐久樹脂を使用。-20℃〜+50℃の広い温度範囲で動作し、雨天時の屋外使用も可能な防雨構造（IP相当）を実現しています。ポール取付にも壁面取付にも対応する柔軟な設置機構を備えています。

ワンショット同期動作による無駄のない警告

検知と同時に録音音声を1回再生し、ライトをその時間に同期させて点滅させます。音声出力中に新たな検知があってもリピートしない「ワンショット動作」仕様により、近隣への騒音配慮や明確なメッセージ伝達を両立させています。

ダミーカメラ専用LEDの独立駆動

本体の電源系統とは別に、ダミーカメラ部には単1乾電池による独立したLED点滅機能を内蔵しています。これにより、主電源の稼働状態に関わらず、カメラが「作動中」であることを24時間アピールし続けることが可能です。

    選定時に評価したい強み
    圧倒的な威嚇音： 1m距離で最大100dB以上の大音量は、騒音下でも確実に届きます。
自由なメッセージ： 既製品の電子音ではなく、生の声で具体的な指示を出せます。
優れた施工性： 極性なし電源と、充実した角度調整機構（水平360°/垂直90°）。
メンテナンス性： 設定部はゴムプラグで保護され、外部から容易にアクセス可能。



LED表示灯の状態一覧

動作ステータス	LEDの挙動	詳細・条件
ウォームアップ	赤色LED点滅（1秒間隔）	電源投入から約1分間。回路安定化のため検知動作は停止。
検知・出力時	赤色LED点灯	センサー検知に伴い、音声・接点出力と同期して点灯。
録音モード	赤色LED点灯	録音ボタンを押している間点灯し、録音可能を示します。
ダミーカメラ部	赤色LED常時点滅	単1乾電池（別売）により、本体電源とは独立して動作。

トラブルシューティング

現象	原因の可能性	対処法
全く動作しない	電源電圧の不足、またはウォームアップ中	DC12Vが供給されているか確認。電源投入後1分待機。
人がいないのに動作	エリア内の揺動物（植物等）や熱源	検知エリアを調整するか、感度を「L」側へ絞る。
ライトは光るが音が出ない	音量ボリュームが最小、または昼夜設定	音量調整を＋側へ回す。昼夜判別設定を確認する。
音声が消えてしまった	録音ボタンの誤操作による上書き	再度マイクに向かって録音作業を行ってください。

製品仕様

項目	内容
型番	EXF-CV12
検出方式	パッシブインフラレッド方式（PIR）
検知エリア	立体検知（最長部：12m）
センシティブゾーン	24本（12対）
感度調整	ボリュームにて約20%〜180%（中間時100%）可変
電源電圧	DC12V ± 2V（極性なし）
消費電力	待機時：20mA以下 / 動作時：550mA以下
電源タイマー	約60秒（ウォームアップ期間）
昼夜判別機能	約10lx〜約1000lx（音声/ライト個別に設定可能）
出力音声	録音音声（最大約16秒） / スピーカー出力
音声動作	ワンショット動作（1回再生）
音量調整	0〜最大100dB以上（機器正面、距離1mにて）
フラッシュライト	音声出力に同期して動作（録音なし時は約2秒）
表示灯	赤色LED（ウォームアップ/検知/録音の各状態を表示）
使用可能周囲温度	-20℃〜+50℃（結露・氷結無きこと）
設置場所	屋内・屋外（防雨構造）
配線方式	リード線式（2芯）5m
取付方法	ステンレスバンド固定、またはネジ止め（4ヶ所）
質量	約3800g（コード500g含む）
材質	カメラ：アルミ / ライト・スピーカー：樹脂
付属品	ステンレスバンド、取付ネジ一式

FAQ

Q：停電した際に録音した音声は消えてしまいますか？ A：いいえ。不揮発性メモリーを採用しているため、電源が切れても録音内容は保持されます。

Q：ガラス越しに外の人を検知することは可能ですか？ A：不可能です。パッシブセンサーの特性上、遠赤外線はガラスを透過しないため、センサー前面を遮るものがない状態で設置してください。

Q：DC12V以外の電源（AC100V等）で使用できますか？ A：直接は使用できません。別途AC/DCアダプターなどのDC12V電源装置が必要です。

Q：録音できる時間は最大何秒ですか？ A：最大約16秒間です。16秒を超えると自動的に録音が終了します。

Q：検知している間、音声を繰り返し（ループ）再生できますか？ A：できません。検知ごとに1回のみ再生するワンショット動作仕様となります。再度再生するには一度検知が途切れる必要があります。

Q：音を出さずにライトの点滅だけを行うことは可能ですか？ A：可能です。音量調整ボリュームを最小にするか、音声を録音しない状態で運用してください。

Q：昼夜判別を「夜」にした場合、どのくらいの暗さで動きますか？ A：約10lx〜1000lxの範囲でボリューム調整が可能です。夕暮れ時などの任意の明るさで動作するように現場で微調整できます。

Q：ダミーカメラのLEDを光らせるにはどうすればいいですか？ A：カメラカバーを開け、市販の単1乾電池（別売）を挿入し、スイッチをONにしてください。

Q：小動物などの誤報対策はありますか？ A：感度ボリュームを「L」側へ回すことで検知感度を下げ、小さな熱源による反応を抑制することができます。

Q：直接水がかかる場所でも大丈夫ですか？ A：防雨構造ですが、完全防水ではありません。ホースで直接水をかけるような清掃や、水没する場所への設置は避けてください。
