マグネットスイッチ送信機　一体型　グレー [TXF-115NL(G)]

マグネットスイッチ送信機　一体型　グレー [TXF-115NL(G)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） マグネットスイッチ送信機 ワイヤレスセキュリティ 4周波切替対応 IP67防水

TXF-115NL(G) マグネットスイッチ送信機 一体型（グレー）

わずか30mmのスリムボディで、引き違い窓の「両開き」を1台で検知可能なワイヤレス開閉センサーです。4周波切替機能により混信を回避し、IP67の高度な防水性能で浴室や屋外に近い環境でも安定した防犯体制を構築できます。

  • 型番 TXF-115NL(G)
  • 製品種別 マグネットスイッチ送信機（小電力セキュリティシステム）
  • 検知方式 リードスイッチ磁気検知式
  • 対応カラー グレー（アルミサッシに馴染む意匠性）
  • 電源 専用リチウム電池 CR17450E-R-CN（寿命約8年）
  • 到達距離 約100m（見通し距離）

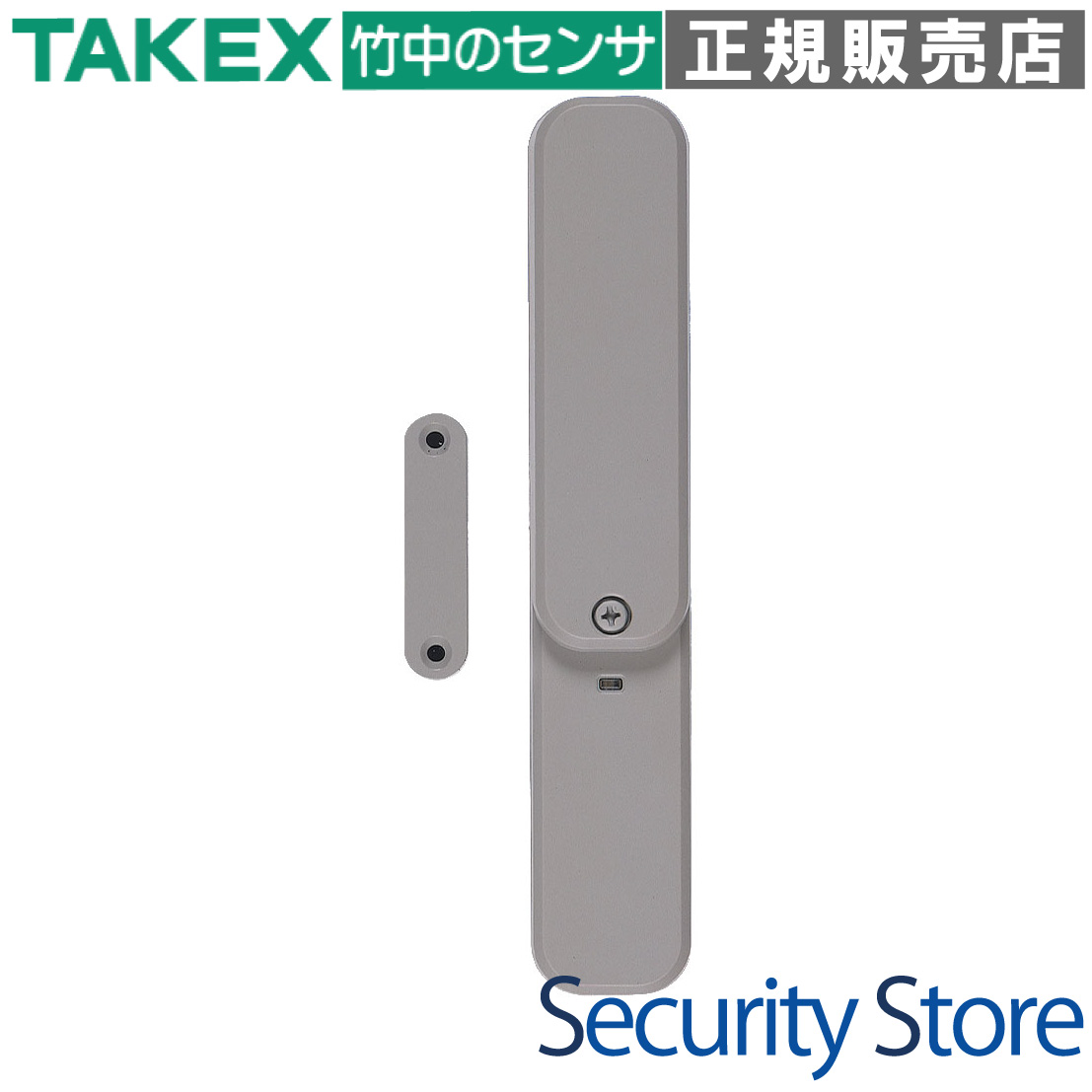

TXF-115NL(G) マグネットスイッチ送信機 製品画像

資料ダウンロード

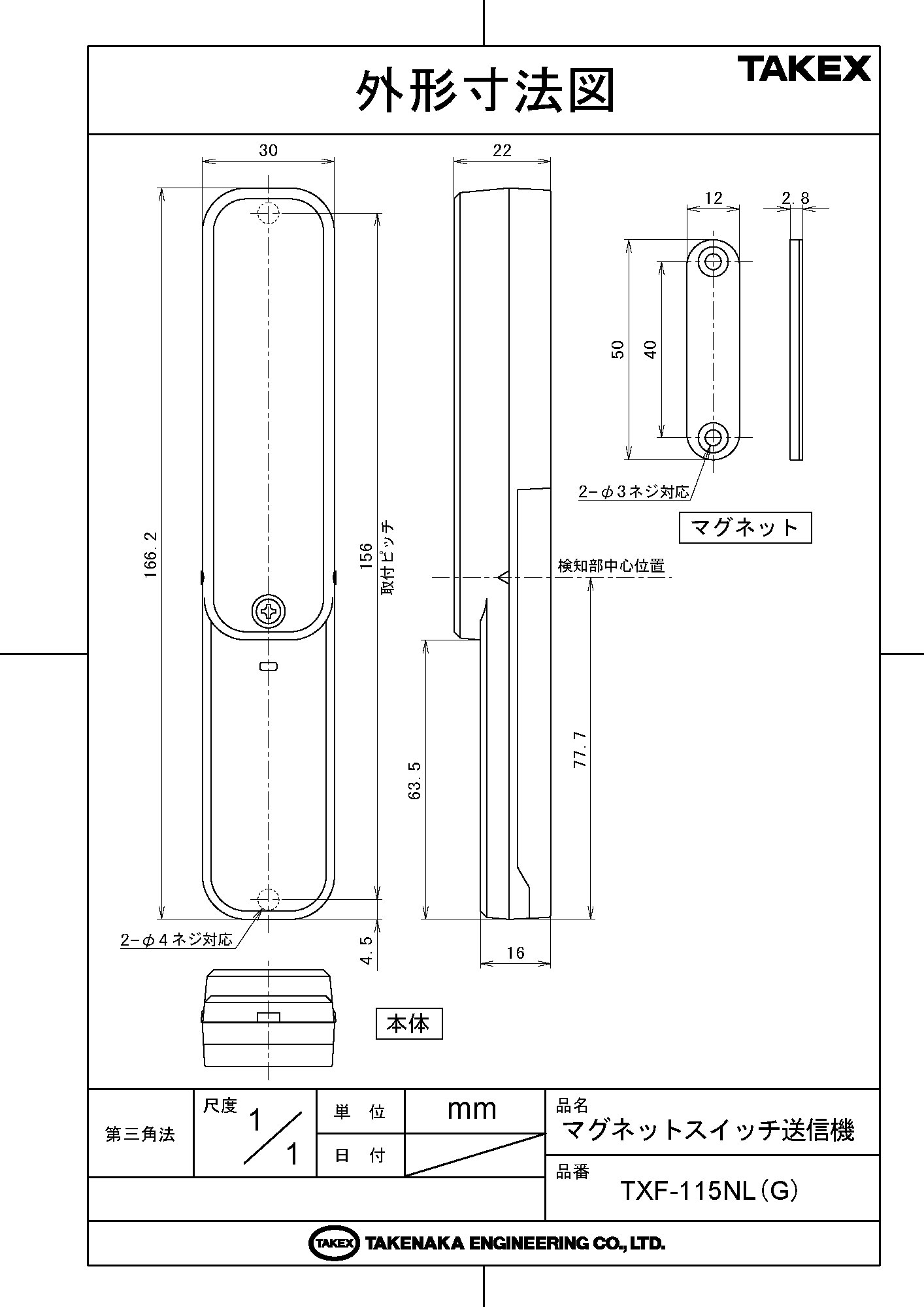

仕様書（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 一般住宅やビルの引き違い窓の防犯
  • 浴室や結露の発生しやすい水回りの窓
  • 無線機器が密集するマンション等の多世帯環境
  • 配線工事が困難な既存建築物の後付け施工

導入前に確認したいポイント

  • 設置面の材質（鉄扉にはスペーサー必須）
  • 本体とマグネットのクリアランス（20mm以内）
  • 受信機との間に電波を遮る金属隔壁がないか
  • 電池型番（TXF-115L用電池とは互換性なし）

特長

1. 両開き窓を1台でカバーする「極細30mm」スリム筐体

本体幅を30mmに抑えたことで、サッシのクレセント上部など、内窓と外窓が交差するわずかな隙間に設置可能です。これにより、1台のセンサーで両方の窓の開閉を監視でき、コストパフォーマンスと施工後の美観を両立します。

2. 信号の衝突を防ぐ「4周波切替対応テクノロジー」

送信周波数を4種類（F1〜F4）から選択できるDIPスイッチを内蔵。近隣のシステムとの電波混信や、大規模施設でのチャンネル分割運用を物理的に可能にし、信号欠落のリスクを大幅に低減します。

3. 浴室でも使用可能な「IP67相当」防水構造

日常生活防水構造を採用。結露が激しい窓際や、湿度の高い浴室の窓、あるいは軒下などの半屋外環境でも長期間安心して運用できます。（※水中やサウナ環境は不可）

4. 運用コストを抑える「約8年」の超ロング電池寿命

専用のリチウム電池を使用することで、1日20回の発信でも約8年間電池交換が不要です。メンテナンスの手間とランニングコストを最小限に抑え、BtoB用途での大規模導入にも適しています。

5. システムの信頼性を高める「自己診断・異常報知」

電池電圧が低下した際の「電池切れ信号」や、自らの生存を知らせる「定期送信（ハートビート）」、カバーがこじ開けられた際の「タンパー信号」など、異常をいち早く受信機へ通知する機能をフル装備しています。

6. 鉄扉への取付も考慮した「磁気干渉対策」

磁力を吸収してしまう鉄製ドアへの設置も想定し、専用のスペーサーを同梱。磁界の乱れを抑え、金属面でも確実なセンシングを実現します。

7. 施工性を高める「左右両側」検知部マーク

本体の両側面に検知マークを配置しているため、マグネットを右側・左側のどちらに設置しても正確な位置合わせが可能。現場の窓の開き勝手を選びません。

選定時に評価したい強み

  • 圧倒的な省スペース： スリムな筐体で設置場所の制約が少ない。
  • 高度な無線設計： 4波切替により混信トラブルを未然に防げる。
  • 長寿命設計： 8年間の電池寿命は保守コストに直結する。
  • 環境耐性： 防水性能により、多様な現場に対応可能。

LED表示の挙動パターン

状態 LED表示（赤色） 備考
窓・ドア開時 約1秒間 点灯 警報信号を送信
窓・ドア閉時 約1秒間 点灯 復旧信号を送信
電池電圧低下 約5秒に1回 点滅 早急な電池交換が必要
定期送信時 消灯（点灯しない） 電池節約のための仕様

施工・設置ガイド（取付面の材質別）

取付面の材質 推奨方法・注意点
木材・樹脂枠 付属のタッピングネジで固定。事前にガイド穴を開けると割れを防げます。
金属サッシ φ3.3の下穴を開け、タッピングネジで確実に固定してください。
鉄板（鉄扉等） 必ず付属のスペーサーをマグネット裏に装着。 磁力の減衰を防ぐために必須です。
ガラス面 脱脂を徹底した上で、強力な両面テープを使用して固定します。

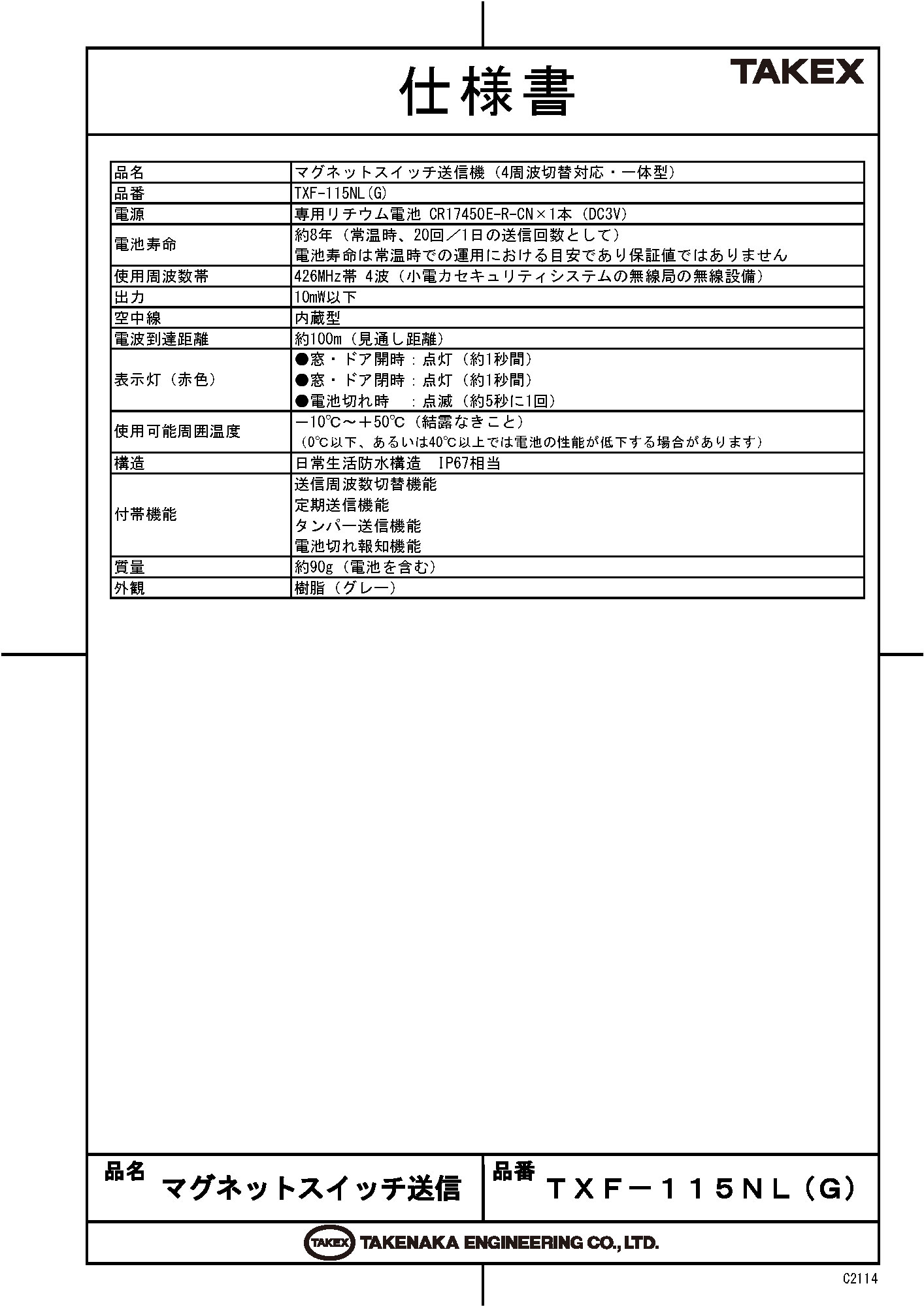

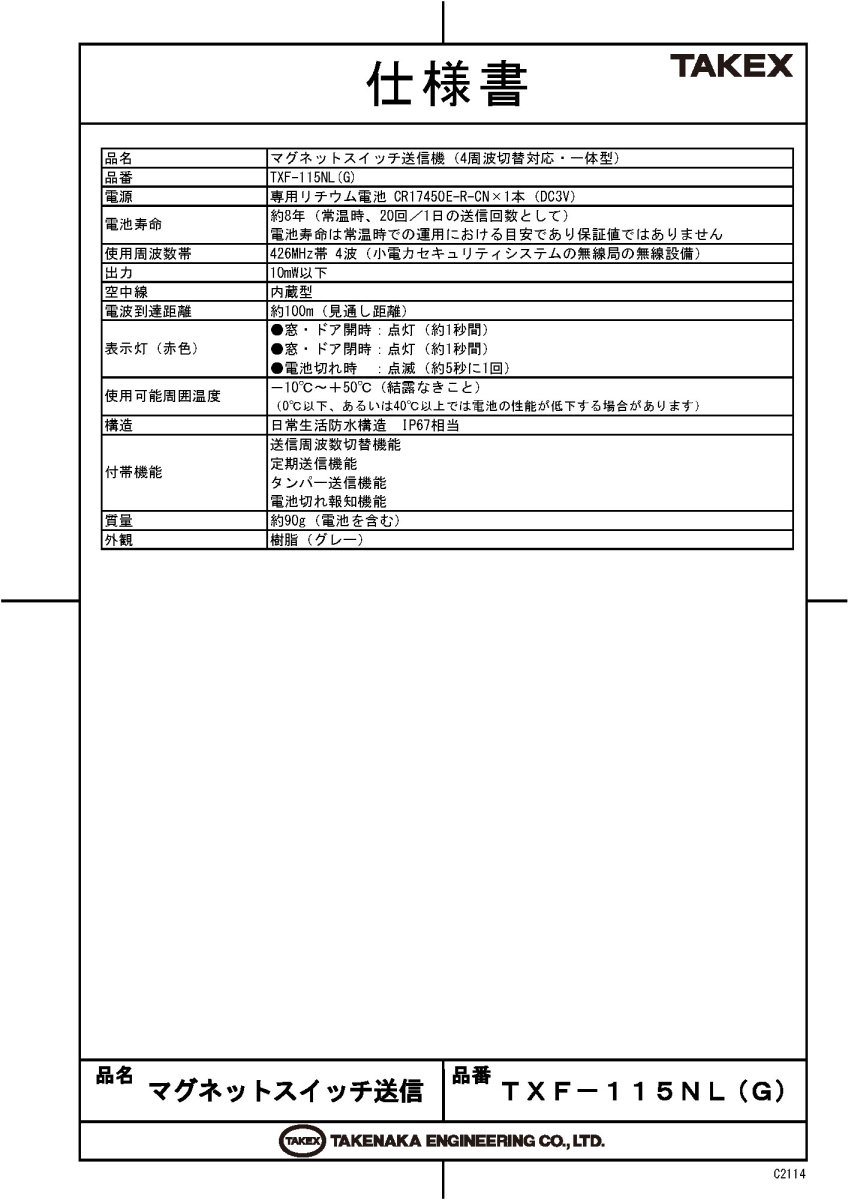

製品仕様

項目 内容
品名 マグネットスイッチ送信機（4周波切替対応・一体型）
品番 TXF-115NL(G) ※グレーモデル
電源 専用リチウム電池 CR17450E-R-CN × 1本 (DC3V)
電池寿命 約8年（常温時、20回／1日の送信回数として）
※環境・送信回数により変動します。
使用周波数帯 426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
出力 10mW以下
電波到達距離 約100m（見通し距離）
空中線 内蔵型（外部露出なし）
使用可能周囲温度 -10℃ 〜 +50℃（結露なきこと）
防水構造 日常生活防水構造 IP67相当
付帯機能 送信周波数切替、定期送信、タンパー送信、電池切れ報知
質量 約90g（電池を含む）
外観材質 樹脂（グレー）
外形寸法 幅30mm × 高さ166.2mm × 奥行22mm

FAQ

Q：電波はどのくらいの距離まで届きますか？ A：見通し距離で約100mです。ただし、建物の構造（鉄筋コンクリートや金属壁）や障害物により短くなるため、状況に応じて中継機の設置をご検討ください。
Q：お風呂場の窓に使っても大丈夫ですか？ A：はい、IP67相当の防水構造ですので浴室でも使用可能です。ただし、直接お湯をかけたり、サウナやミストサウナのような高温多湿すぎる環境での使用は避けてください。
Q：鉄製のドアに取り付ける際の注意点はありますか？ A：鉄などの磁性体に直接マグネットを貼ると磁力が逃げてしまいます。必ず付属のスペーサーをマグネットとドアの間に挟んで取り付けてください。
Q：電池切れはどうやってわかりますか？ A：本体のLEDが約5秒に1回点滅を始めます。また、受信機側にも電池切れ信号が送信され、アラートでお知らせします。
Q：TXF-115L用の電池（赤/黒コード）は使えますか？ A：いいえ、使えません。TXF-115NL専用の電池（CR17450E-R-CN：黄/黒コード）をご使用ください。互換性がないため故障の原因となります。
Q：4周波切替とは何のためにありますか？ A：近隣で同じ周波数の無線機器が使われている場合の混信を避けるためです。チャンネルを変えることで安定した通信を確保できます。
Q：引き違い窓のどちらを開けても反応しますか？ A：はい、スリムな形状を活かして窓の重なり部分に設置すれば、左右どちらの窓が開いても1台で検知可能です。
Q：カバーを開けようとすると警報が出ますか？ A：はい、タンパー送信機能を搭載しているため、電池カバーが外されると即座に異常信号を受信機へ送信します。
Q：定期送信機能とは何ですか？ A：窓の開閉に関わらず定期的に信号を送り、送信機が正常に動作しているか、電波が届いているかを監視する機能です。
Q：検知範囲（クリアランス）はどのくらいですか？ A：本体とマグネットの距離を20mm以下、上下の中心ズレを±5mm以内に収めて設置してください。
