双方向ワイヤレスリモートスイッチ [CKC-40W]

双方向ワイヤレスリモートスイッチ [CKC-40W]

販売価格: 会員のみ販売

商品詳細

TAKEX 双方向ワイヤレス 小電力セキュリティ 屋内用 アンサーバック対応

CKC-40W 双方向ワイヤレスリモートスイッチ

CKC-40Wは、セキュリティシステムの警戒・解除を離れた場所からワイヤレスで操作できる高機能リモートスイッチです。双方向通信による「アンサーバック機能」を備えており、操作が確実に実行されたかをリモコン側で即座に確認できるため、法人施設や店舗の防犯管理において高い信頼性を提供します。

  • 型番： CKC-40W
  • 製品名： 双方向ワイヤレスリモートスイッチ
  • 通信方式： 426MHz帯（小電力セキュリティシステム無線設備規格）
  • 主な用途： セキュリティコントローラの遠隔操作、電気錠の一時解錠、汎用リモートスイッチ
  • 設置場所： 屋内壁面
  • 最大登録数： リモコン最大40台まで登録可能

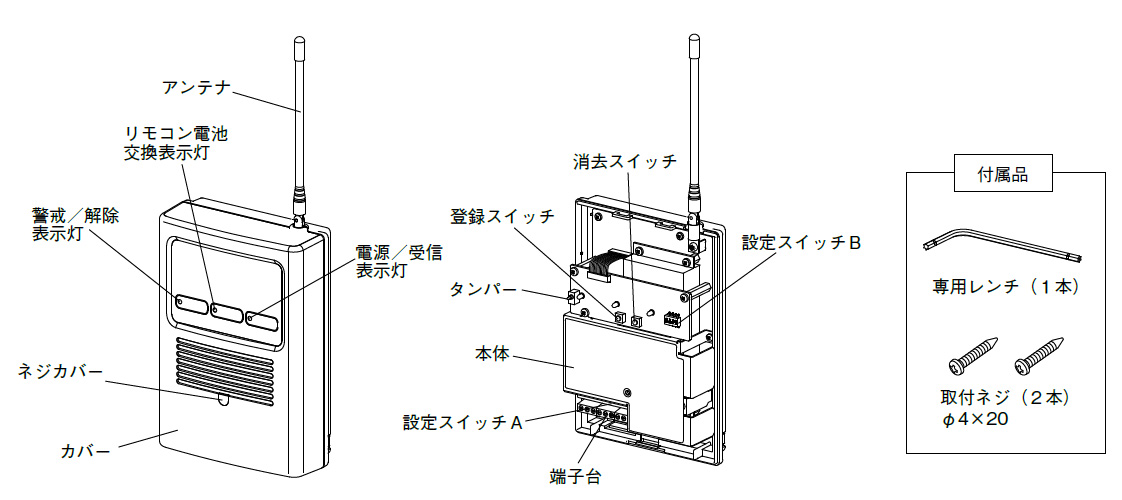

双方向ワイヤレスリモートスイッチ CKC-40W

資料ダウンロード

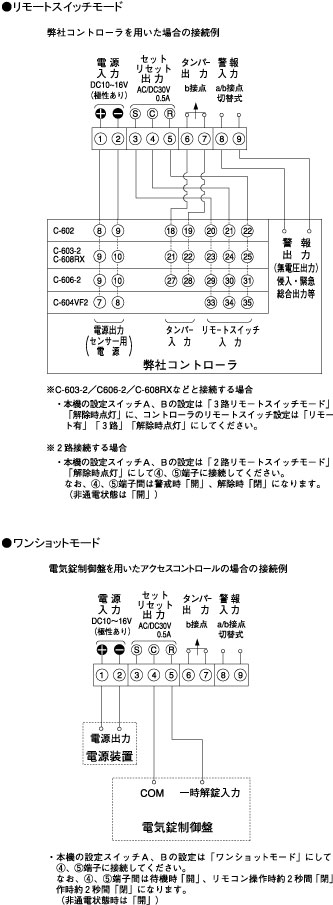

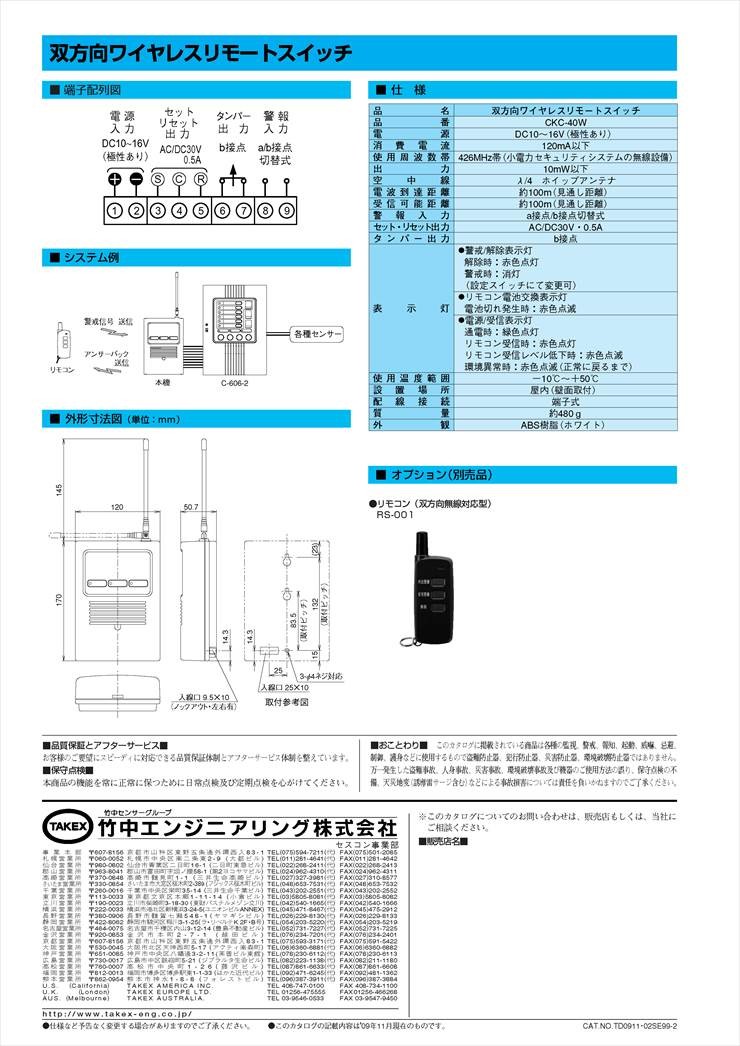

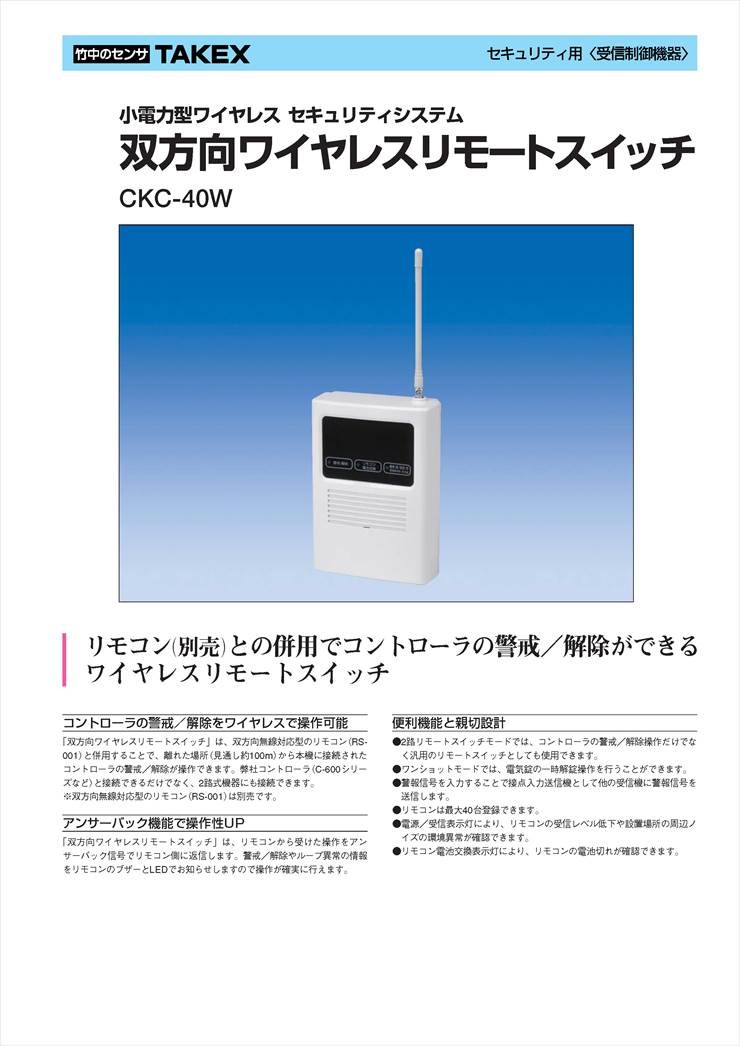

仕様書（PDF） 製品カタログ（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 店舗やオフィスの防犯警戒・解除操作
  • 電気錠の受付等からの遠隔解錠（一時解錠）
  • 複数の操作者（最大40名）がいる現場管理
  • 既設コントローラのワイヤレス化アップグレード

導入前に確認したいポイント

  • 別売のリモコン「RSF-001」が必要です
  • DC10V〜16Vの電源供給が必要です
  • 金属製筐体や断熱材付近は通信距離が低下します
  • アンテナを垂直に立てるスペースがあるか確認

特長

確実な操作を支えるアンサーバック機能

双方向無線対応型のリモコン（RSF-001）と併用することで、本体が受けた操作をアンサーバック信号としてリモコンに返信します。リモコン側のLEDとブザーで「警戒セット完了」や「解除完了」が確認できるため、目視できない位置からの操作でもミスがありません。

現場に合わせた3つの運用モード

内部スイッチの切り替えにより、運用目的に応じた3モードを選択可能です。標準的な「2路モード」、より詳細なフィードバックを得られる「3路モード」、そして電気錠の一時解錠に最適な「ワンショットモード」により、幅広いシステム構築に対応します。

電気錠制御にも対応（ワンショット出力）

ワンショットモードでは、リモコン操作により約2秒間の接点出力を行います。これにより、セキュリティシステムだけでなく、通用口や勝手口の電気錠制御盤と連動させた一時解錠リモコンとしての運用が可能です。

最大40台の多台数登録

リモコンは最大40台まで登録可能です。大規模なオフィスや、複数の従業員が個別にリモコンを携帯して運用する現場でも、一台の本体で集約して管理することができます。

送信機機能によるシステム拡張

受信機としての機能だけでなく、警戒信号を入力することで「接点入力送信機」として動作する機能を装備しています。他の受信機に対して警戒信号を転送できるため、広域な現場での信号連携が可能です。

環境異常や電池切れを知らせるインジケーター

電源/受信表示灯は、単なる通電確認だけでなく、受信レベルの低下や周囲の電磁ノイズ等の環境異常をLEDパターンで通知します。また、リモコンの電池電圧低下も本体側で把握できるため、メンテナンスのタイミングを逃しません。

施工性を考慮した親切設計

本体は屋内壁面取付に対応しており、配線穴のノックアウト構造や、いたずら防止のタンパースイッチ、感度調整が可能な1/4ホイップアンテナなど、現場での設置しやすさとセキュリティ性を両立した設計になっています。

選定時に評価したい強み

  • 信頼の双方向通信： 操作完了が手元でわかるため、警備セット漏れを防ぎます。
  • 柔軟なインターフェース： a接点/b接点の警報入力切替が可能で、多様な機器と接続可能。
  • トラブル予兆検知： 環境異常（混信）や電池切れをLEDで可視化。
  • 広域通信： 見通し約100mの通信距離を確保。中継機との組み合わせも可能。

LED表示灯の動作仕様

表示灯名称 状態 意味
警戒/解除表示灯 赤色点灯 / 消灯 システムの状態を表示（設定により解除時/警戒時の点灯切替可）
リモコン電池交換 赤色点滅 受信したリモコンの電池電圧が低下している状態
電源/受信（通常） 緑色点灯 正常に通電している状態
電源/受信（受信時） 赤色点灯 リモコンからの信号を受信中（約3秒間）
電源/受信（レベル低下） 赤色点滅 受信強度が不足しています（設置場所の調整を推奨）
電源/受信（環境異常） 赤色高速点滅 同一周波数の妨害波などを連続して受けている状態

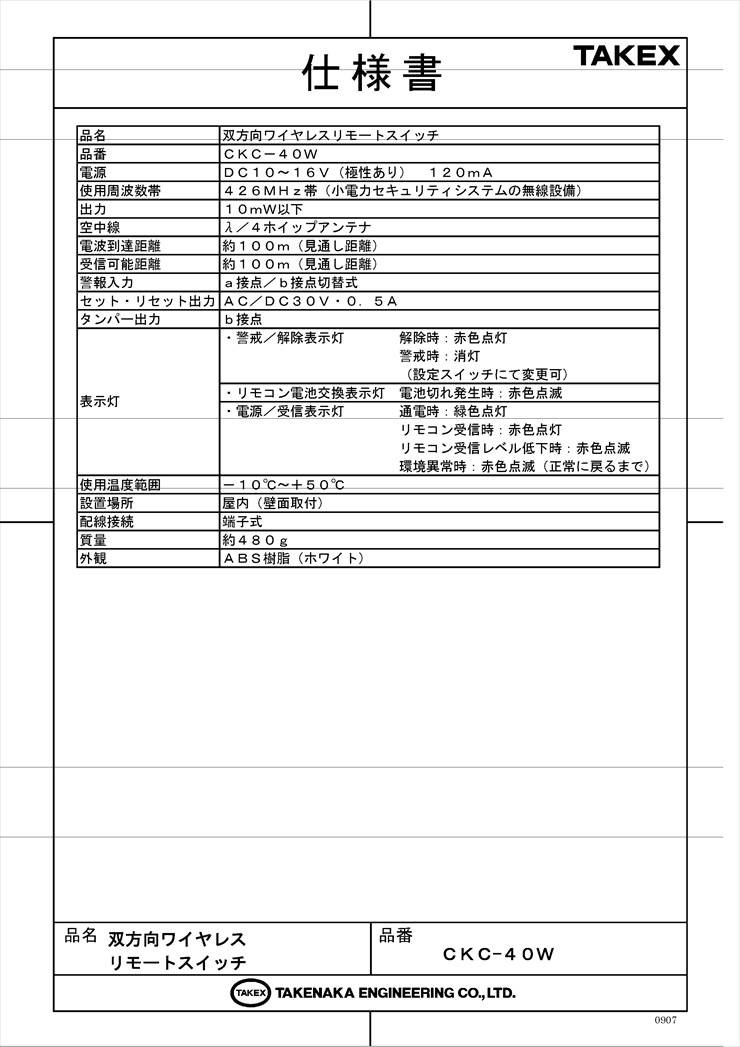

製品仕様

項目 内容
品名双方向ワイヤレスリモートスイッチ
品番ＣＫＣ－４０Ｗ
電源電圧ＤＣ１０〜１６Ｖ（極性あり）
消費電流１２０ｍＡ
使用周波数帯４２６ＭＨｚ帯（小電力セキュリティシステムの無線設備）
出力１０ｍＷ以下
空中線λ／４ホイップアンテナ
電波到達距離約１００ｍ（見通し距離）
リモコン登録可能台数４０台
受信可能距離約１００ｍ（見通し距離）
警報入力ａ接点／ｂ接点切替式
セット・リセット出力ｃ接点（ＡＣ／ＤＣ３０Ｖ・０．５Ａ）
タンパー出力ｂ接点（ＤＣ３０Ｖ・０．１Ａ）
表示灯・警戒／解除表示灯：解除時 赤色点灯、警戒時 消灯（設定スイッチにて変更可）
・リモコン電池交換表示灯：電池切れ発生時 赤色点滅
・電源／受信表示灯：通電時 緑色点灯、リモコン受信時 赤色点灯、リモコン受信レベル低下時 赤色点滅、環境異常時 赤色点滅（正常に戻るまで）
使用可能周囲温度－１０℃〜＋５０℃（結露なきこと）
設置場所屋内：壁面取付
配線接続端子式
質量約４８０ｇ
外観樹脂（ホワイト）

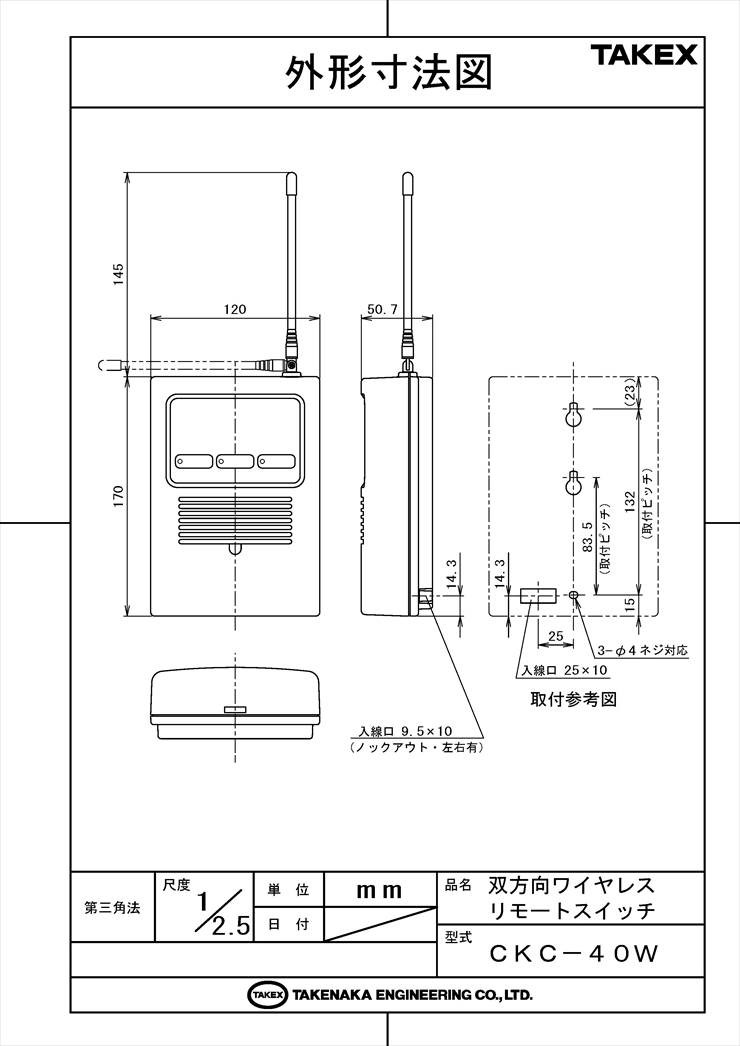

外形寸法H170 × W120 × D50.7 (mm) ※アンテナ除く

FAQ

Q：リモコンは何台まで登録できますか？ A：最大40台まで登録可能です。41台目を登録しようとすると登録されずに通常モードに戻ります。
Q：アンサーバック機能とは何ですか？ A：リモコンからの操作に対し、本体側が正しく処理したという返信信号を送る機能です。リモコン側の音やLEDで操作が成功したかを確認できます。
Q：無線はどのくらいの距離まで届きますか？ A：見通し距離で約100mです。ただし、壁の材質や金属遮蔽物がある場合は距離が短くなります。
Q：電気錠を解錠することはできますか？ A：はい、内部設定を「ワンショットモード」にすることで、電気錠制御盤への一時解錠信号を出力できます。
Q：屋外に設置できますか？ A：いいえ、屋内専用製品です。直接雨のかかる場所や屋外には設置しないでください。
Q：リモコンの電池が切れた場合、どうやってわかりますか？ A：本体の「リモコン電池交換表示灯」が赤色点滅して通知します。
Q：動作しない場合、何を確認すればよいですか？ A：電源電圧がDC10V-16Vの範囲内か、リモコンが正しく登録されているか、またアンテナの向きが垂直になっているかを確認してください。
Q：登録したリモコンを1台だけ消去できますか？ A：個別の消去はできません。登録を消去する場合は、全消去手順を行ってから再度必要なリモコンを登録し直す必要があります。
Q：電波の届きが悪い場合の対策はありますか？ A：設置場所を金属から離す、アンテナの角度を調整する、または別売の中継機を設置することを検討してください。
Q：環境異常表示（赤色高速点滅）が出た場合はどうすればいいですか？ A：周辺に同一周波数の妨害波や強力な電磁ノイズ源（OA機器や大型モーターなど）がないか確認し、距離を離して設置してください。
