NS-MA48-02 マットセンサー ナースコールセット(有線式) アイホン プラコン2ピン向け TAKEX 竹中エンジニアリング [NS-MA48-02]

NS-MA48-02 マットセンサー ナースコールセット(有線式) アイホン プラコン2ピン向け TAKEX 竹中エンジニアリング [NS-MA48-02]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 離床センサー アイホン製ナースコール対応 有線式

NS-MA48-02 マットセンサー ナースコールセット(有線式) アイホン プラコン2ピン向け

病院や介護施設のアイホン製ナースコール（プラコン2ピン）に直接接続し、即座に離床検知を可能にするプロ仕様のセットモデルです。

高精度なマットセンサー「MA-48」と、既存の握り押しボタンを併用できる「分配コンセント」をパッケージ化。電源不要の堅牢な設計により、誤報を抑えた確実な運用をサポートします。

  • 型番： NS-MA48-02
  • 対応システム： アイホン製 プラコン2ピン仕様
  • 検知方式： 面状感圧式（無電圧a接点出力）
  • 主な用途： 病院・高齢者施設での離床・徘徊検知
  • 構成品： マットセンサー(MA-48) ＋ 分配コンセント(BC-S(P2))

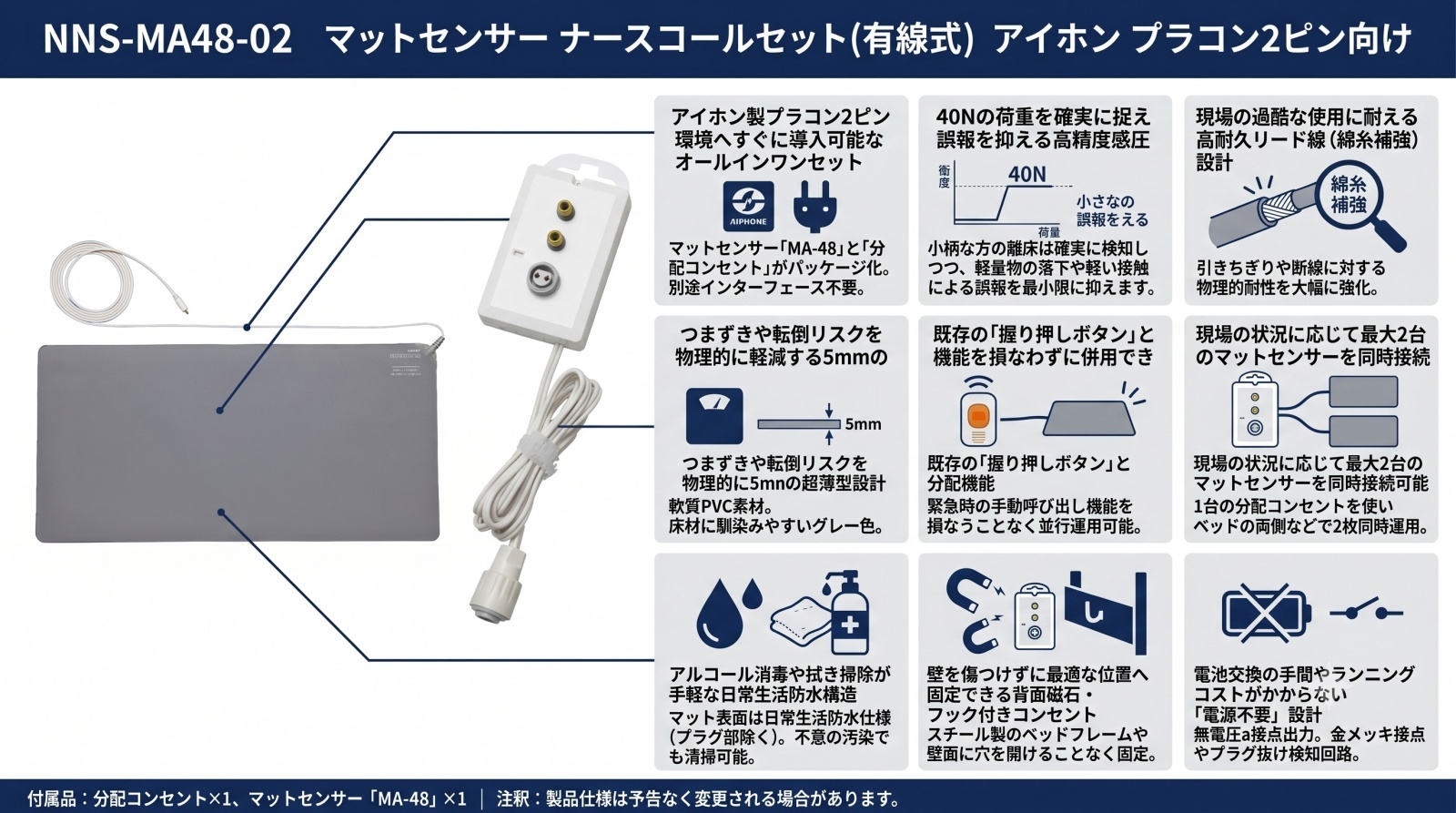

NS-MA48-02 マットセンサー ナースコールセット

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 夜間の無断外出・徘徊の早期発見
  • ベッドからの転落・転倒事故の防止
  • 介護スタッフの巡回負荷軽減
  • 既存ナースコールへの後付け設置

導入前に確認したいポイント

  • 壁面のジャックが「アイホン製プラコン2ピン」であるか
  • 設置場所に3mのリード線で届くか（延長不可）
  • 既設の「握り押しボタン」を所有しているか
  • マットの上に重い車椅子を通過させない環境か

特長

1. 購入後すぐに導入可能なオールインワンセット

検知部となるマットセンサー「MA-48」と、ナースコール子機コンセントへの接続を仲介する「分配コンセント」がセットになっています。別途インターフェースを検討する必要がなく、アイホン製プラコン2ピン環境であれば、届いたその日から運用を開始できます。

2. 40Nの荷重を確実に捉える高精度感圧テクノロジー

直径40mmの領域に約4kgf（40ニュートン）の荷重がかかった際に動作するようチューニングされています。小柄な方の離床も確実に検知しつつ、軽量な物の落下や清掃時の軽い接触による誤報を最小限に抑えます。

3. 現場の過酷な使用に耐える高耐久リード線設計

センサーのリード線引き出し部には特殊なブッシュ加工を施し、さらに線材内部には綿糸補強を組み込んでいます。ベッドの移動や歩行時の引っ掛けによる「引きちぎり」や「断線」に対する物理的耐性を大幅に強化しています。

4. つまずきを防止するわずか5mmの超薄型設計

軟質PVC素材を採用し、全体の厚みをわずか5mmに抑えました。床面との密着性が高く、マットの段差による患者様のつまずきや転倒リスクを低減。グレーの色調は多くの施設の床材に自然に溶け込みます。

5. 既存の握り押しボタンと併用できる分配機能

付属の分配コンセントを使用することで、マットセンサーと既設の「握り押しボタン」を同時に接続できます。センサーを導入しても緊急時の手動呼び出し機能を損なうことがありません。

6. メンテナンス性に優れた日常生活防水構造

センサー表面は日常生活防水仕様となっており、アルコールや中性洗剤を用いた清掃・消毒が可能です。不意の汚染があっても衛生的に保つことができます（※プラグ部は除きます）。

7. 施工の手間を省く背面磁石・フック付きコンセント

分配コンセント本体には、裏面に強力な磁石と取付用フックを装備。スチール製のベッドフレームや壁面に穴を開けることなく、最適な位置に確実に固定することができます。

選定時に評価したい強み

  • 信頼のTAKEXブランド： 警備用センサーで培われた高い接点信頼性と耐久性。
  • 電源不要： 電池交換やコンセント確保の必要がなく、ランニングコストがゼロ。
  • 金メッキ接点： 分配コンセントの内部には金メッキを採用し、長期間の腐食を防止。
  • フェイルセーフ設計： 万が一のプラグ抜け時もシステムが検知可能な回路構成に対応。

施工・設置ガイド

本製品は「無電圧a接点出力」方式です。接続および運用にあたっては、以下のガイドを遵守してください。

  • 設置位置： ベッドサイドの第一歩目が踏まれる位置、または出入り口の動線上に敷設してください。
  • 固定方法： マットのズレが気になる場合は、市販の弱粘着テープや滑り止めシートを併用してください。
  • 折り曲げ厳禁： 内部の面状接点が破壊されるため、保管時や設置時にマットを折ったり、丸めたりしないでください。
  • 重量物への注意： ベッドの脚、重い台車、車椅子などがマットの上に乗らないように配置してください。

詳細トラブルシューティング

障害現象 考えられる原因 処置方法
踏んでも発報しない プラグの接触不良、または断線 プラグを奥まで差し直してください。改善しない場合はテスターで導通を確認してください。
常時発報し続ける 内部接点の圧壊・固着 マットの上に物がないか確認。なければ内部接点の寿命です。新品と交換してください。
ナースコールで「脱落断線」エラー 握り押しボタンの未接続 分配コンセントに既設の握り押しボタンを必ず接続してください。
時々誤報が出る 設置面の凹凸 床面が平滑であることを確認してください。凹凸があると接点が反応しやすくなります。

製品仕様

マットセンサー（MA-48）仕様
外形サイズH400 × W800 × D5 mm
有効検知部H355 × W745 mm
質量約1.1kg
材質軟質PVC（グレー色）
出力方式無電圧a接点（受圧連動）
接点容量30V 100mA（微小負荷専用）
感圧特性40N / 40φ 押圧（約4kgf）
防水性能日常生活防水（プラグ部除く）
使用温度範囲-10℃ 〜 +50℃
リード線3m クリーム色（ピンプラグ付）

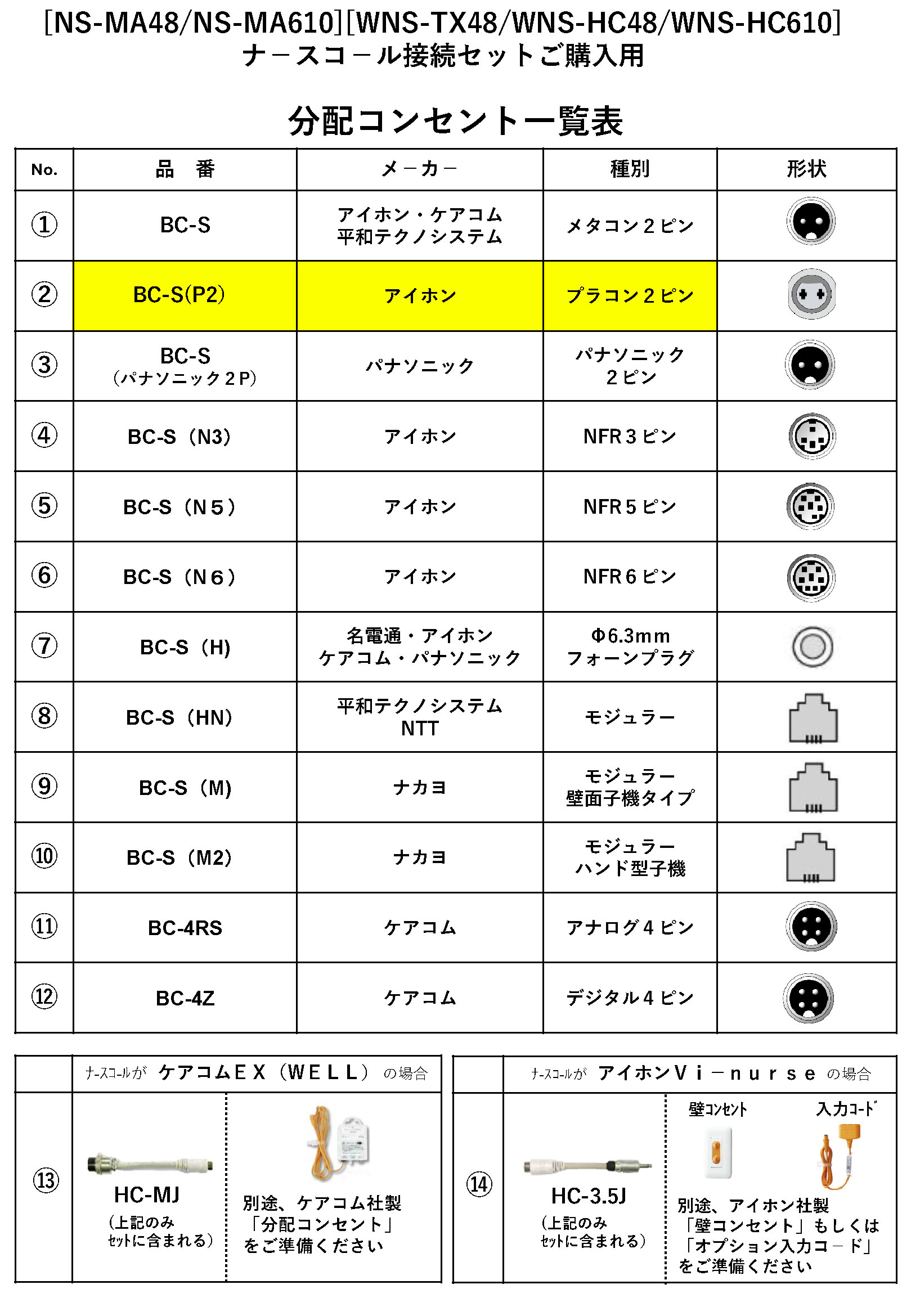

分配コンセント（BC-S(P2)）仕様
対応システムアイホン製 プラコン2ピン専用
入力ポートセンサー用ピンジャック × 2、プラコン2ピンレセプタクル × 1
出力ケーブル1.5m（プラコン2ピンプラグ付）
設置構造露出型（背面磁石・取付フック付）
外形寸法W64 × H123 × D25.5 mm
質量約125g

FAQ

Q：電源（電池）は必要ですか？ A：いいえ、必要ありません。マットセンサーは踏まれた重みでスイッチが入る物理的な構造のため、電池交換の手間もかかりません。
Q：パナソニックなど他メーカーのナースコールに使えますか？ A：本製品は「アイホン製プラコン2ピン」専用です。他メーカーのナースコールにはコネクタ形状が異なるため使用できません。
Q：マットの上に薄いシーツやフロアマットを敷いても大丈夫ですか？ A：可能です。ただし、厚すぎるマットを重ねると荷重が分散され、反応しにくくなる場合があります。設置後に必ず動作テストを行ってください。
Q：マットを2枚並べて使いたいのですが。 A：付属の分配コンセントにはセンサー入力が2つあるため、マットセンサーを追加でもう1枚購入いただければ、1台の分配コンセントで2枚同時運用が可能です。
Q：清掃のために水洗いしてもいいですか？ A：表面を濡れタオルで拭く程度は問題ありませんが、水没させたり、プラグ部に水がかかったりすることは故障の原因となるため避けてください。
Q：車椅子が通過しても壊れませんか？ A：車椅子のタイヤによる局所的な荷重は内部接点を圧壊させる恐れがあります。可能な限り車椅子やベッドの脚、キャスターがマットの上を通らないように設置してください。
Q：リード線を延長することはできますか？ A：公式には延長ケーブルの用意はありません。断線やノイズ混入のリスクがあるため、標準の3mの範囲内で設置してください。
Q：製品の寿命はどのくらいですか？ A：消耗品としての推奨交換目安は「納入後5年」です。5年を超えると内部接点の経年劣化により、反応しない、または常時発報のリスクが高まります。
Q：使わないときはどう保管すればいいですか？ A：決して折ったり丸めたりせず、平らな状態で保管してください。丸めて保管すると内部の接点が固着し、二度と使えなくなる場合があります。
Q：ナースコールの握りボタンを繋がなくても使えますか？ A：いいえ、必ず接続してください。アイホン製ナースコールの一部機種では、握りボタンを外すと「プラグ抜け異常」として警報が鳴る仕様になっています。
