WNS-HC48-02 マットセンサー ナースコールセット(無線式) アイホン プラコン2ピン向け TAKEX 竹中エンジニアリング [WNS-HC48-02]

WNS-HC48-02 マットセンサー ナースコールセット(無線式) アイホン プラコン2ピン向け TAKEX 竹中エンジニアリング [WNS-HC48-02]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) マットセンサー ワイヤレス アイホン専用 介護・報知

WNS-HC48-02 マットセンサー ナースコールセット(無線式) アイホン プラコン2ピン向け

ベッドサイドや出入口に設置し、踏むだけでナースコールへ報知する無線式マットセンサーセットです。配線を無線化することで断線トラブルや足元の転倒リスクを大幅に軽減。アイホン製プラコン2ピン仕様のナースコールに、既存の呼び出しボタンと併用して簡単に導入できます。

  • 型番： WNS-HC48-02

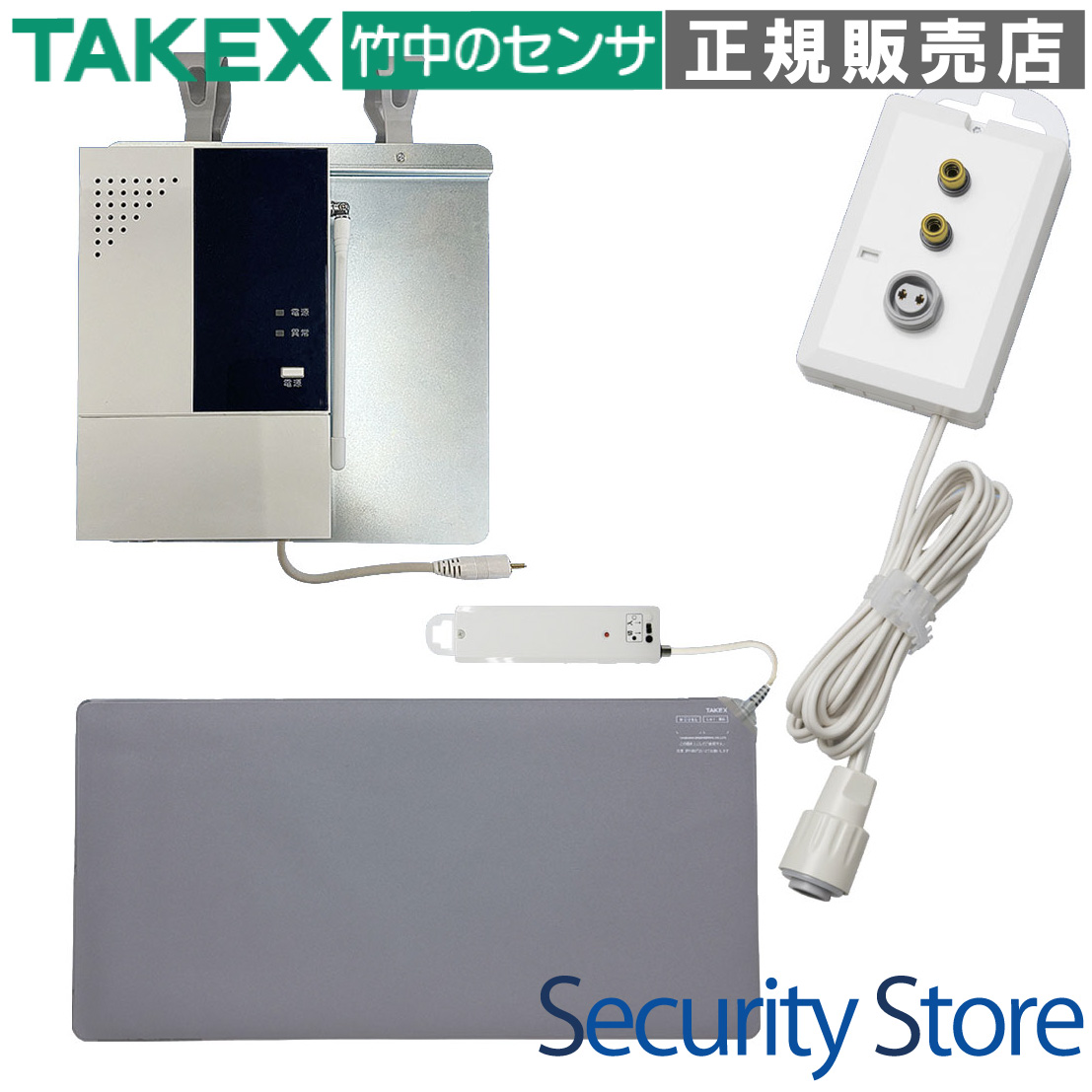

  • セット内容： マットセンサー(MA-48) / 送信機(HC-116) / 受信機(HCR-200F) / 分配コンセント(BC-S(P2))
  • 方式： 小電力無線（見通し約100m）
  • 主な用途： 離床検知、徘徊防止、介護施設・病院での緊急報知
  • 対応システム： アイホン製 ナースコール プラコン2ピン仕様
  • 設置方法： フック掛け、マグネット固定、マット敷設（配線工事不要）

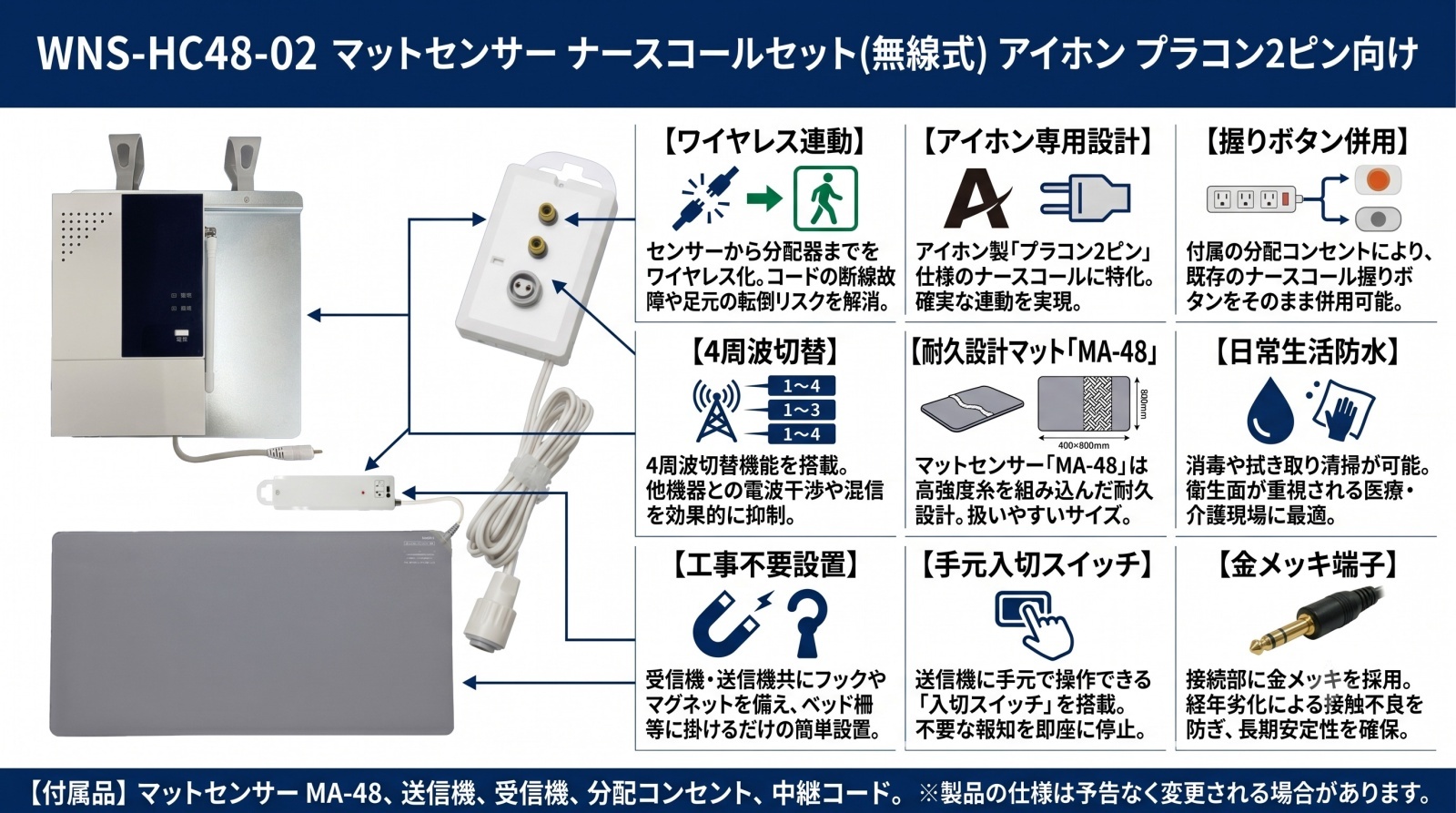

WNS-HC48-02 マットセンサー ナースコールセット

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • ベッドからの転落・離床の早期検知
  • 部屋からの無断外出（徘徊）の防止
  • 配線による転倒リスクを避けたい現場
  • ナースコールの空き端子がない環境

導入前に確認したいポイント

  • 既設ナースコールが「アイホン製プラコン2ピン」か確認
  • 送信機・受信機間の障害物の有無（見通し100m目安）
  • 送信機の電池交換および日常的な動作点検の運用
  • 受信機の設置場所にフック掛けが可能か

特長

センサーから分配器までの「完全無線化」を実現

マットセンサーからナースコール入力部までをワイヤレス化。有線式で課題となっていた「コードへの足掛けによる転倒」や「繰り返しの引っぱりによる断線故障」を根本から解消します。病室や居室の床面をすっきりさせ、安全な療養環境を構築できます。

高い耐久性と実用性を備えたマットセンサー「MA-48」

マットは最も検知しやすく取り回しの良い400×800mmサイズを採用。コード引き出し部にはブッシュ加工を施し、内部には高強度糸を組み込むことで、ハードな使用環境下での引っ張り強度を高めています。あらゆる現場に馴染むグレーカラーも特長です。

消毒・洗浄が可能な日常生活防水仕様

マットセンサー本体は日常生活防水仕様となっており、万が一の汚染時も消毒や洗浄が可能です。衛生面が重視される医療・介護現場において、長期間清潔に、かつ安心して繰り返しご使用いただけます。（※ピンプラグ部は除く）

混信を軽減する「4周波切替対応型」無線方式

送信機と受信機は4つの周波数に切り替えが可能です。複数の部屋で同一システムを導入する場合や、他のワイヤレス機器がある環境下でも、周波数を分けることで電波干渉や混信を効果的に抑制し、確実な報知をサポートします。

ベッド柵やボードに「掛けるだけ」の簡単設置

受信機「HCR-200F」には背面にフックが装備されており、ベッド柵やヘッドボードに掛けるだけで設置が完了します。また、送信機「HC-116」にもフックと裏面マグネットが備わっており、設置場所を選ばず、現場の状況に合わせた最適な固定が可能です。

既存の「握りボタン」をそのまま併用できる分配機能

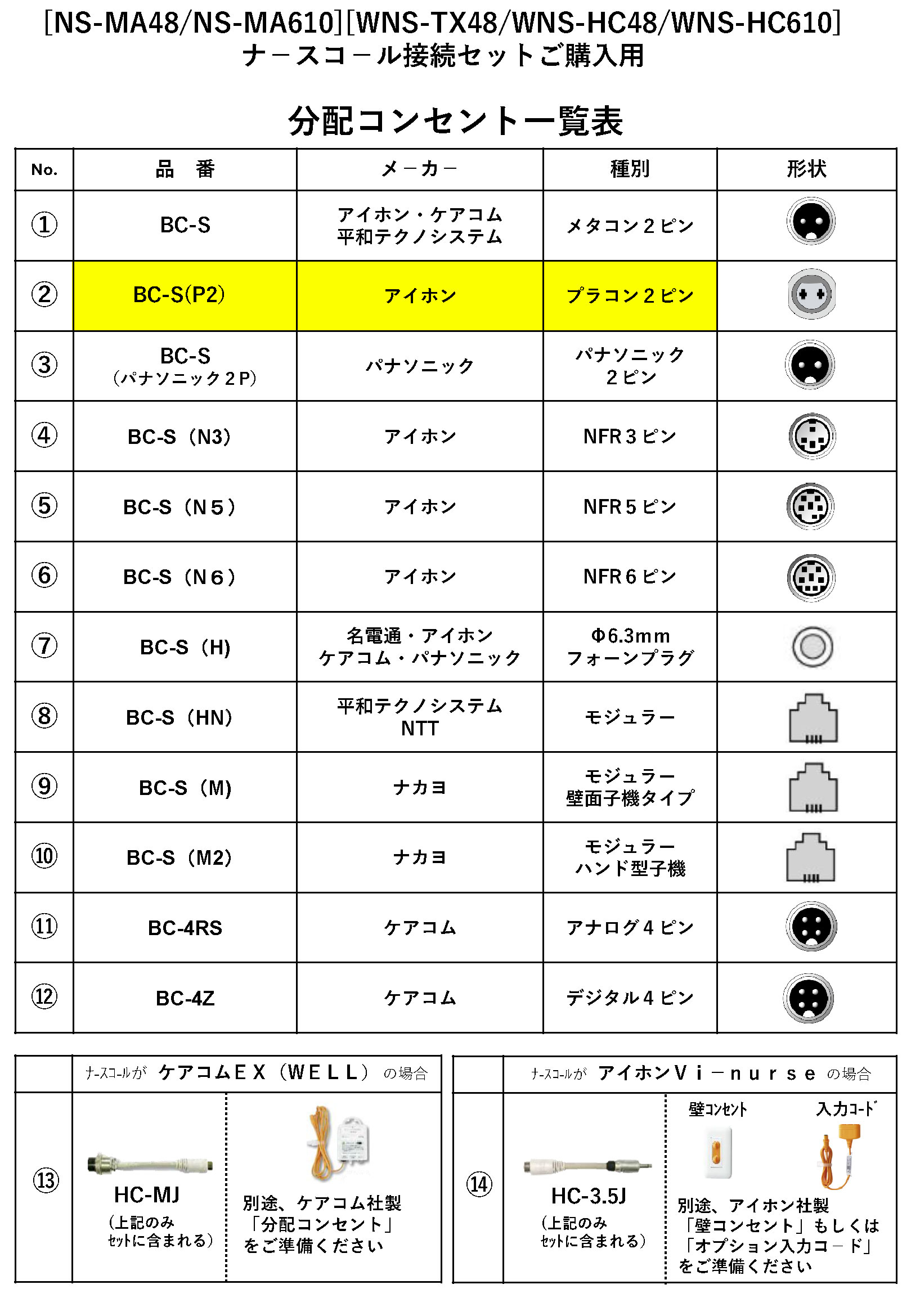

セットに含まれる分配コンセント「BC-S(P2)」により、ナースコール子機のコンセントを占有することなく、既設の呼出握りボタンと本センサーを同時に使用できます。壁側の工事は一切不要で、現在の運用を維持したままシステムを追加できます。

運用を柔軟にする「入切スイッチ」と拡張性

送信機には便利な「入切スイッチ」を搭載。ケア時や清掃時など、一時的に検知を停止させたい場合に手元で簡単に操作できます。また、受信機には最大40台までの送信機を登録可能なため、将来的なセンサー増設にも柔軟に対応します。

耐腐食性に優れた金メッキプラグの採用

センサーの接続部（ピンプラグ・ジャック部）には金メッキ処理を施しています。経年変化による接触不良や腐食を防ぎ、長期にわたって安定した信号伝送を維持します。信頼性が求められるBtoB商材としての品質を追求しています。

選定時に評価したい強み

  • 無線化のメリット： 断線トラブルと歩行時の転倒リスクを同時に解消。
  • 施工性： 工事不要。フックとマグネットで届いたその日から運用開始可能。
  • メンテナンス性： 防水仕様のマットと金メッキプラグにより長寿命化を実現。
  • 互換性： アイホン製プラコン2ピンに特化した専用設計で確実な接続。

施工・設置ガイド

本製品は配線工事不要で、以下の手順で簡単に設置できます。

工程 作業内容・注意点
1. 分配コンセント接続 壁のナースコールコンセントから握りボタンを抜き、分配コンセントを差し込みます。
2. 握りボタンの再接続 分配コンセントの中央レセプタクルに、先ほど抜いた握りボタンを差し込みます。
3. 受信機の設置 分配コンセントのジャックと受信機を接続し、ベッド柵等にフックで固定します。
4. センサーの接続 マットセンサーのプラグを送信機に差し込み、マットを目的の位置に敷設します。

製品仕様

項目 内容
型番 WNS-HC48-02
マットセンサー(MA-48)サイズ 幅400mm × 長さ800mm × 厚さ約5mm / コード長 3m
マットセンサー材質/色 軟質PVC / グレー
マット防水性能 日常生活防水仕様（消毒・洗浄可能 ※プラグ部除く）
無線通信距離 見通し約100m（小電力無線）
周波数対応 4周波切替対応（混信防止機能）
送信機登録台数 最大40台まで登録可能（受信機 HCR-200F）
対応ナースコール アイホン製 プラコン2ピン仕様 専用
分配コンセント仕様 3入力（ジャック×2、プラコン2ピンレセプタクル×1）/ 1出力（プラコン2ピンプラグ）
分配コンセントサイズ 幅64mm × 高さ123mm × 奥行25.5mm（突起部除く）
使用周囲温度 -10℃ 〜 +50℃（屋内設置用）

FAQ

Q：アイホン以外のナースコール（パナソニック等）でも使えますか？ A：いいえ、本製品は「アイホン製プラコン2ピン」専用です。メーカーやピン形状が異なる場合は接続できません。
Q：無線はどのくらいの距離まで届きますか？ A：直線見通し距離で約100mです。ただし、鉄筋コンクリート造や金属製の壁などの障害物がある場合は短くなることがあります。
Q：既存の呼び出し握りボタンは使えなくなりますか？ A：いいえ、セットに含まれる分配コンセントを使用することで、既存の握りボタンとマットセンサーを同時に併用可能です。
Q：マットの上を歩行器や車椅子が通っても大丈夫ですか？ A：通常の使用であれば問題ありませんが、強い衝撃や鋭利なもの、過度な荷重が局所的にかかると内部の断線や破損の原因となるためご注意ください。
Q：マットセンサーは水洗いできますか？ A：日常生活防水仕様ですので、消毒液での拭き取りや水洗いによる洗浄が可能です。ただし、ピンプラグ部分は水に濡らさないようご注意ください。
Q：電波の混信が心配ですが、対策はありますか？ A：本製品は「4周波切替機能」を搭載しています。近隣の部屋と異なる周波数に設定することで、混信トラブルを防ぐことができます。
Q：送信機の電池寿命はどのくらいですか？ A：使用頻度にもよりますが、一般的な運用で約1〜2年が目安です。定期的な動作確認と早めの電池交換を推奨します。
Q：工事資格がなくても設置できますか？ A：はい、配線工事を伴わないプラグイン接続のため、特別な資格は不要です。どなたでも簡単に設置・導入いただけます。
Q：送信機のスイッチを「切」にしている間、ナースコールは鳴りますか？ A：送信機のスイッチを「切」にしている間は、マットを踏んでも無線信号が送られないため鳴りません。一時的な検知停止に便利です。
Q：複数のセンサーを1つの受信機で受けることは可能ですか？ A：はい、受信機「HCR-200F」には最大40台までの送信機を登録して運用することが可能です。
