WNS-200F-02 フック付受信機　ナ- スコ- ル接続セット アイホン プラコン2ピン向け TAKEX 竹中エンジニアリング [WNS-200F-02]

WNS-200F-02 フック付受信機　ナ- スコ- ル接続セット アイホン プラコン2ピン向け TAKEX 竹中エンジニアリング [WNS-200F-02]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング（TAKEX） ナースコール接続用受信機 アイホン対応 プラコン2ピン 介護・病院向け

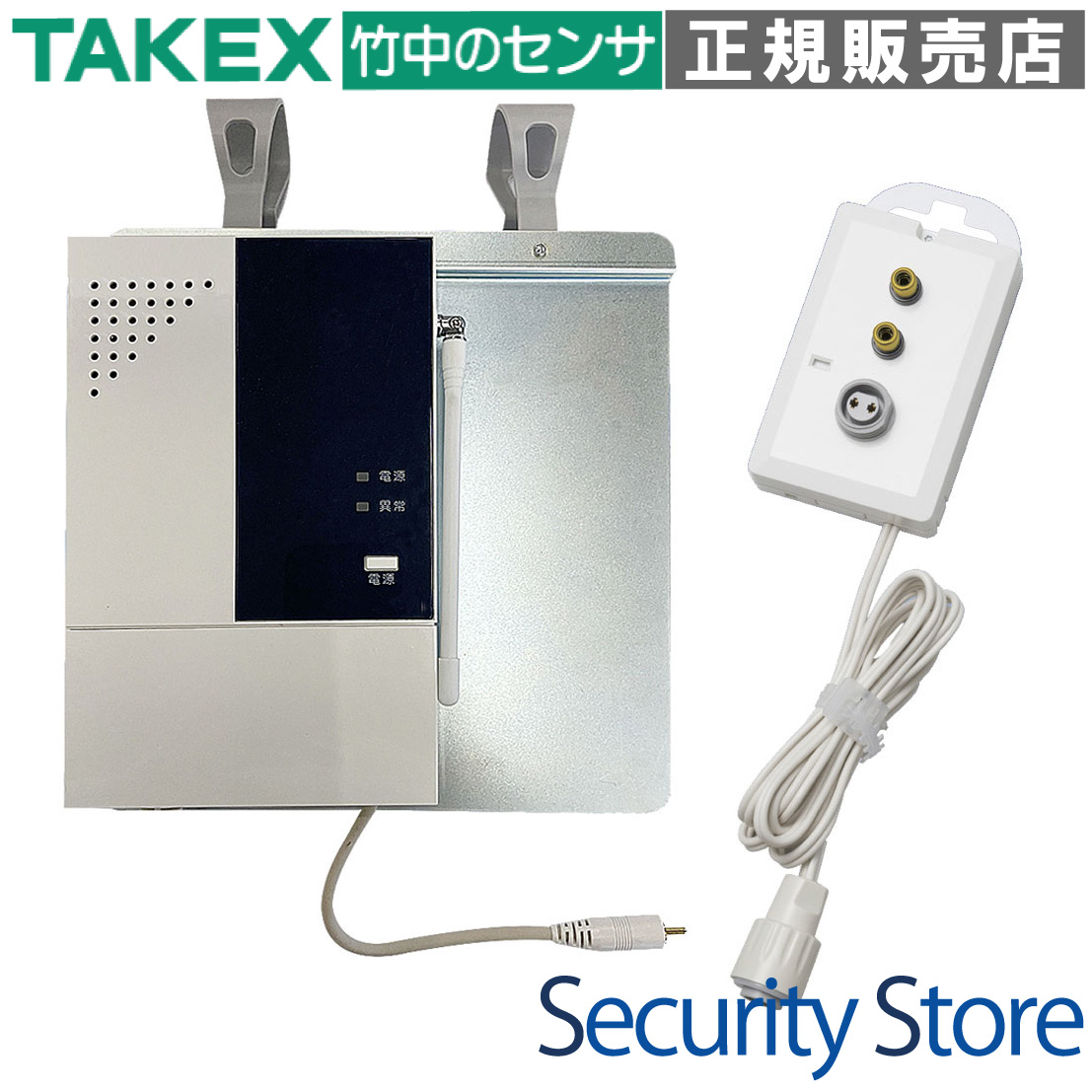

WNS-200F-02 フック付受信機 ナースコール接続セット アイホン プラコン2ピン向け

既存のアイホン製ナースコールシステムに、竹中エンジニアリング製のワイヤレスセンサーを配線不要で簡単に統合できる「フック付受信機」と「分配コンセント」のセットです。マットセンサーやベッドセンサーなどの無線化により、断線トラブルを解消し、ベッド周辺をすっきりとした環境に保ちます。

  • 型番： WNS-200F-02
  • 製品内容： フック付受信機 ＋ 分配コンセント BC-S(P2)
  • 対応システム： アイホン製 プラコン2ピン仕様
  • 通信距離： 見通し約100m（小電力型ワイヤレス）
  • 最大登録台数： 送信機最大40台まで
  • 特記： 4周波切替対応、露出型・磁石取付可能

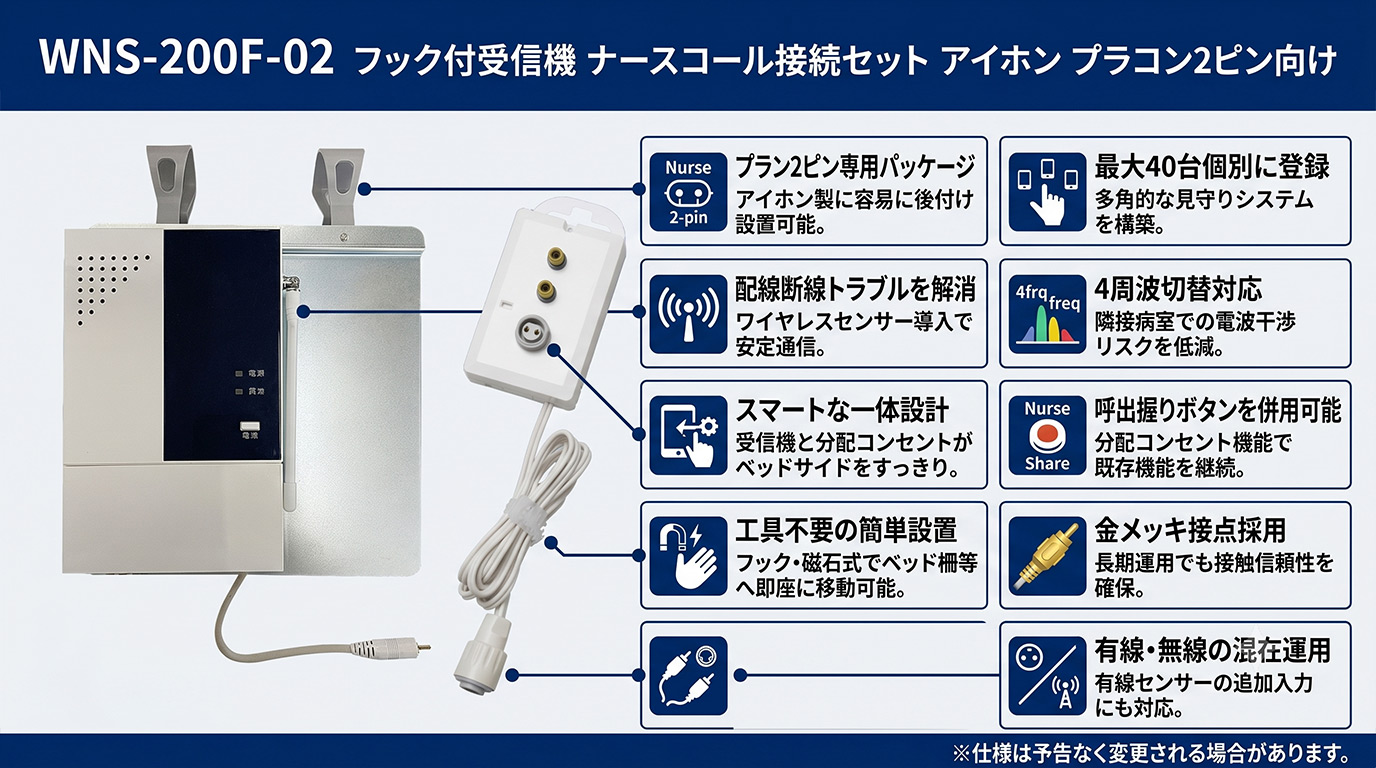

WNS-200F-02 フック付受信機 ナースコール接続セット

資料ダウンロード

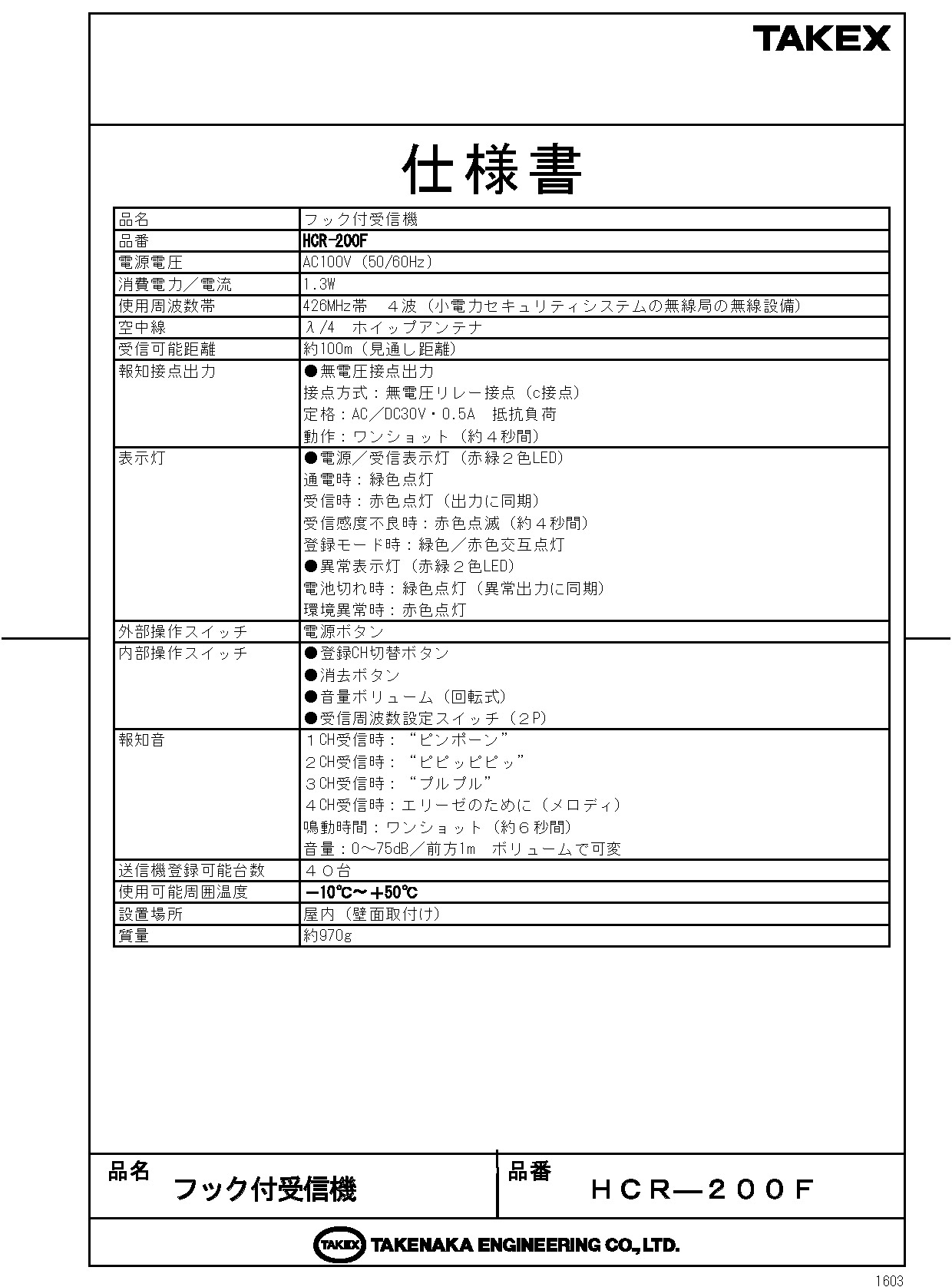

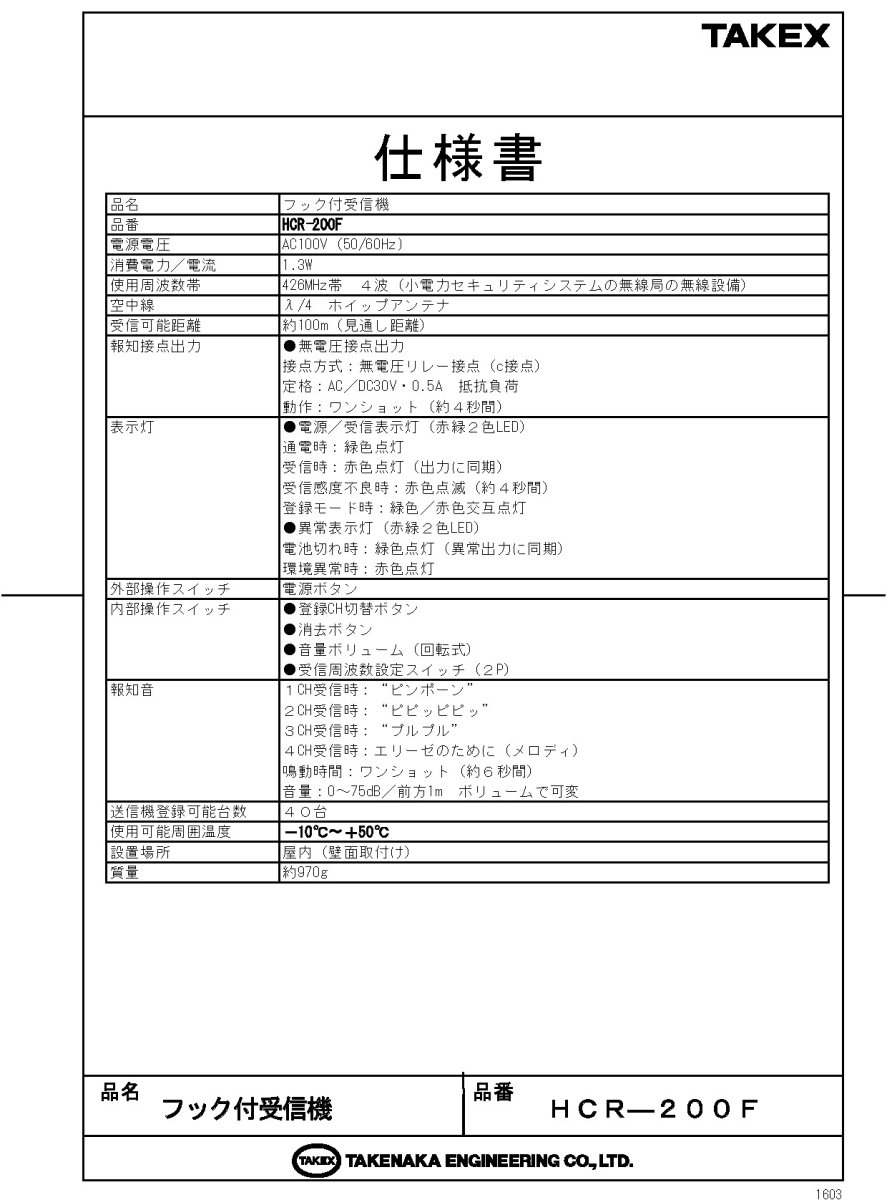

仕様書（PDF）

この製品が向いている用途

  • 病院・介護施設での離床検知
  • 既存ナースコールへのセンサー追加
  • マットセンサーの有線配線を無くしたい現場
  • 一時的なセンサー設置が必要な療養環境

導入前に確認したいポイント

  • ナースコールが「アイホン製」であること
  • ピン形状が「プラコン2ピン」であること
  • 握り押しボタンを継続して使用するか
  • 登録する送信機の周波数帯設定

特長

ワイヤレス送信機をナースコールに統合

竹中エンジニアリング製の様々なワイヤレス送信機（マットセンサー、ベッドセンサー等）からの信号を本機で受信し、既存のナースコールシステムへ報知信号として送ることができます。大がかりな配線工事なしで、最新のワイヤレスセンサーを導入可能です。

受信機と分配コンセントのスマートな一体化

フック付受信機のパネル上に分配コンセントを一体化させることができます。受信機と分配器がバラバラにならず、ベッドサイドで場所を取らずに安定した運用を実現します。

ベッド周辺への簡単フック掛け設置

本体背面にフックを備えているため、ベッド柵やヘッドボードに掛けるだけで設置が完了します。壁に穴を開けたり固定金具を施工したりする必要がなく、スタッフの手で即座に設置・移動が可能です。

無線化による断線トラブルの根本解決

マットセンサーや各種離床センサーから受信機までを無線化することで、足元の配線を排除。車椅子での踏みつけによる断線や、引っ掛かりによる転倒事故、清掃時の邪魔になるといった有線特有の課題を解消します。

最大40台の送信機を個別登録・管理可能

1台の受信機に対して、最大40台までの送信機を登録可能です。複数のセンサーを組み合わせた多角的な見守りや、多床室での集中管理など、現場のニーズに合わせた柔軟なシステム構築をサポートします。

4周波切替対応による安定した通信性能

小電力ワイヤレスの4つの周波数帯を切り替えて使用可能です。同一エリア内で多数のセンサーを設置した場合や、他の無線機器との干渉が懸念される環境でも、チャンネルを分けることで混信のリスクを低減します。通信距離は見通し約100mを確保しています。

既存の「握り押しボタン」との同時併用

分配コンセント機能により、壁のコンセントを占有しません。既設の呼出握りボタンを本機に接続することで、従来のナースコール機能はそのままに、センサー入力を追加することができます。

現場での設置性を考慮した磁石・フック仕様

分配コンセント本体の裏面には強力な磁石とフックが備わっています。スチール製家具やベッドフレームなど、設置場所に応じた最適な固定方法を選択でき、意図しない脱落を防ぎます。

耐腐食性に優れた金メッキ接点を採用

センサー接続メカ部には金メッキを採用。長期間の使用による端子の腐食や接触不良を抑え、介護・医療現場で求められる高い信頼性と耐久性を維持します。

選定時に評価したい強み

  • 導入の容易さ： 工事不要で、アイホン製2ピンナースコールに即座に追加可能。
  • 断線ゼロ： センサーと受信機間が無線のため、ケーブルの消耗・故障をゼロに。
  • 多台数対応： 1セットで40台までのセンサーをカバーできる高い拡張性。
  • 運用安定性： 4周波切替と見通し100mの通信性能で、安定した報知を実現。

施工・設置ガイド

本製品は電気工事士などの資格がなくても、以下の手順で簡単に設置・接続が可能です。

手順 作業内容
1. 既存機器の取り外し 壁のナースコール子機コンセントから「呼出握りボタン」を抜きます。
2. 本製品の接続 本機のリード線（1.5m）を、壁のナースコールコンセントに差し込みます。
3. 握りボタンの接続 抜いた「呼出握りボタン」を、本機の分配コンセント側レセプタクルに差し込みます。
4. センサーの登録 ワイヤレス送信機（別売）を受信機に登録します（最大40台）。
5. 本体の固定 ベッド柵へのフック掛け、または磁石にて適切な位置に固定します。

製品仕様

セット共通・受信機部（WNS-200F / HCR-200F仕様）

項目 内容
製品構成 フック付受信機 ＋ 分配コンセント（アイホン2ピン用）
受信可能距離 見通し約100m
登録台数 最大40台
通信方式 小電力セキュリティ電波（4周波切替対応）
設置方法 ベッド柵・ヘッドボード等へのフック掛け

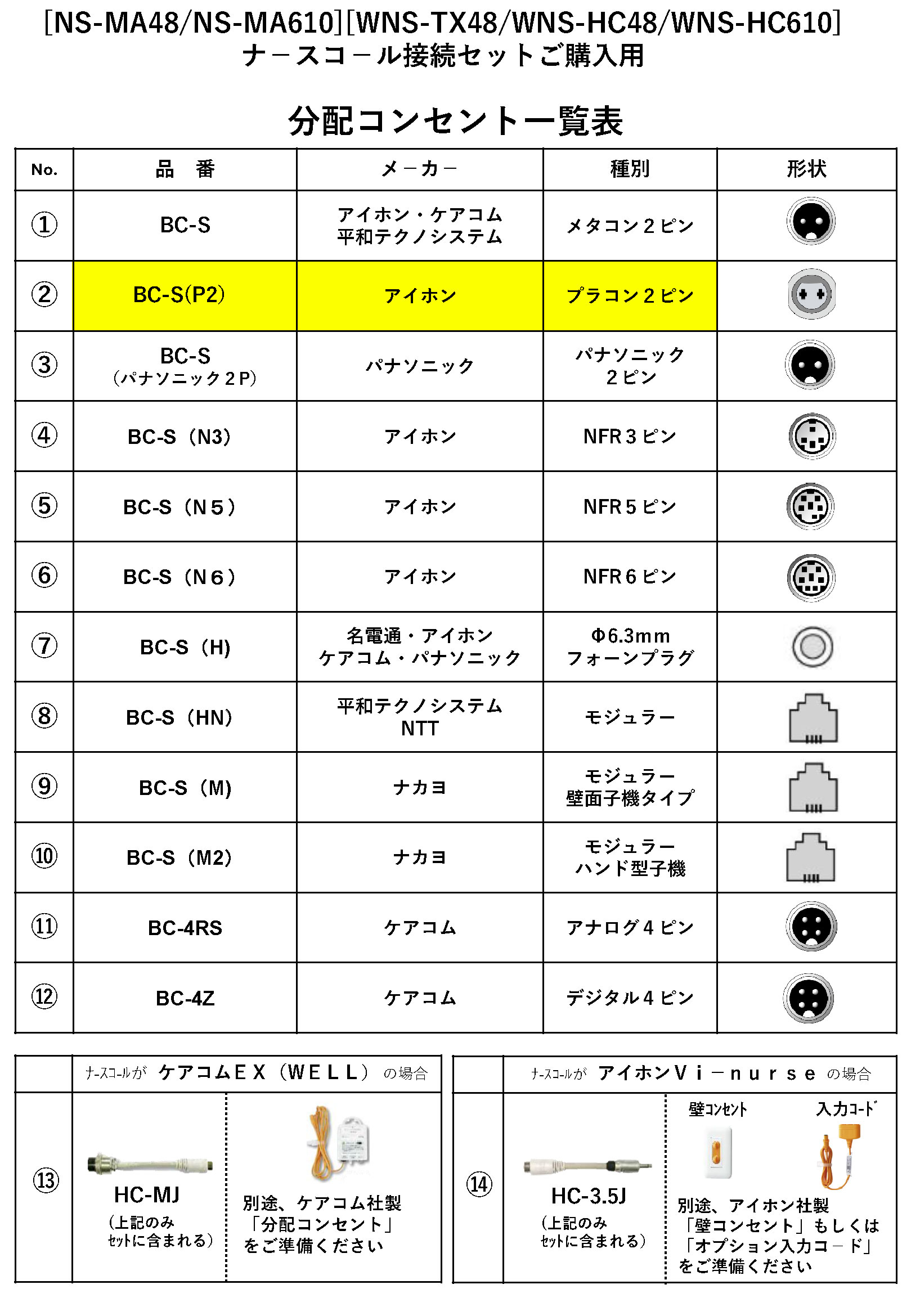

分配コンセント部（BC-S(P2)詳細）

項目 内容
品番 BC-S(P2)
対応ナースコール アイホン製 プラコン2ピン仕様専用
入力端子 センサー入力ジャック（RCA）×2
プラコン2ピンレセプタクル×1（握りボタン用）
出力端子 プラコン2ピンプラグ（リード線1.5m）
外形寸法 幅64mm × 高さ123mm × 奥行25.5mm（突起部除く）
質量 約125g
材質・色 樹脂・白色
使用周囲温度 -10℃ 〜 +50℃
設置場所 屋内

FAQ

Q：アイホン以外のナースコール（パナソニックなど）で使用できますか？ A：いいえ、使用できません。本製品はアイホン製のプラコン2ピン仕様専用です。他メーカーや異なるピン形状には適合しませんのでご注意ください。
Q：送信機は何台まで登録可能ですか？ A：最大で40台までの送信機を登録し、個別に受信・報知を行うことが可能です。
Q：既存のナースコール握りボタンは使えなくなりますか？ A：いいえ、分配コンセント機能により、既存の握りボタンも同時に接続して併用することが可能です。
Q：壁へのネジ留め工事などは必要ですか？ A：不要です。フックによる引掛け設置や、裏面磁石による固定が可能なため、どなたでも簡単に設置いただけます。
Q：電波はどのくらい届きますか？ A：見通し距離で約100mです。ただし、鉄筋コンクリート構造や断熱材の使用状況など、建物の構造により短くなる場合があります。
Q：握りボタンを接続せずに、本機だけを壁のナースコールに繋いでも良いですか？ A：握りボタンを接続せずに壁コンセントに差し込むと、ナースコールシステム側で「脱落断線信号（異常報知）」が出る場合があります。必ず握りボタンと併用してください。
Q：周波数の切り替えは可能ですか？ A：はい、4周波切替に対応しています。近隣のシステムとの混信を避けるために設定を変更することが可能です。
Q：センサー入力にはどんなプラグが接続できますか？ A：RCAジャックを2系統備えています。TAKEX製の有線センサー（マットセンサー等）の接続や、オプションのリード線を用いた無電圧接点入力に対応します。
Q：マットセンサーがよく断線して困っているのですが、改善されますか？ A：はい。センサーとナースコール間の長い配線が無線に置き換わるため、足元でのケーブル踏みつけや引っ掛かりによる断線リスクが大幅に軽減されます。
Q：水濡れしても大丈夫ですか？ A：本製品は屋内専用・非防水仕様です。加湿器の蒸気が直接当たる場所や、水分がかかる恐れのある場所での使用は避けてください。
