WNS-HC610-02 マットセンサー ナースコールセット(無線式) アイホン プラコン2ピン向け TAKEX 竹中エンジニアリング [WNS-HC610-02]

WNS-HC610-02 マットセンサー ナースコールセット(無線式) アイホン プラコン2ピン向け TAKEX 竹中エンジニアリング [WNS-HC610-02]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 離床センサー ナースコール連動 ワイヤレス アイホン対応

WNS-HC610-02 マットセンサー ナースコールセット(無線式) アイホン プラコン2ピン向け

本製品は、病院や介護施設の安全管理を強力にサポートする離床検知センサーセットです。既存のアイホン製ナースコール（プラコン2ピン仕様）に、配線工事不要でワイヤレスのマットセンサーを導入できます。断線のリスクを低減し、ベッド周りをすっきりと運用することが可能です。

  • 型番： WNS-HC610-02

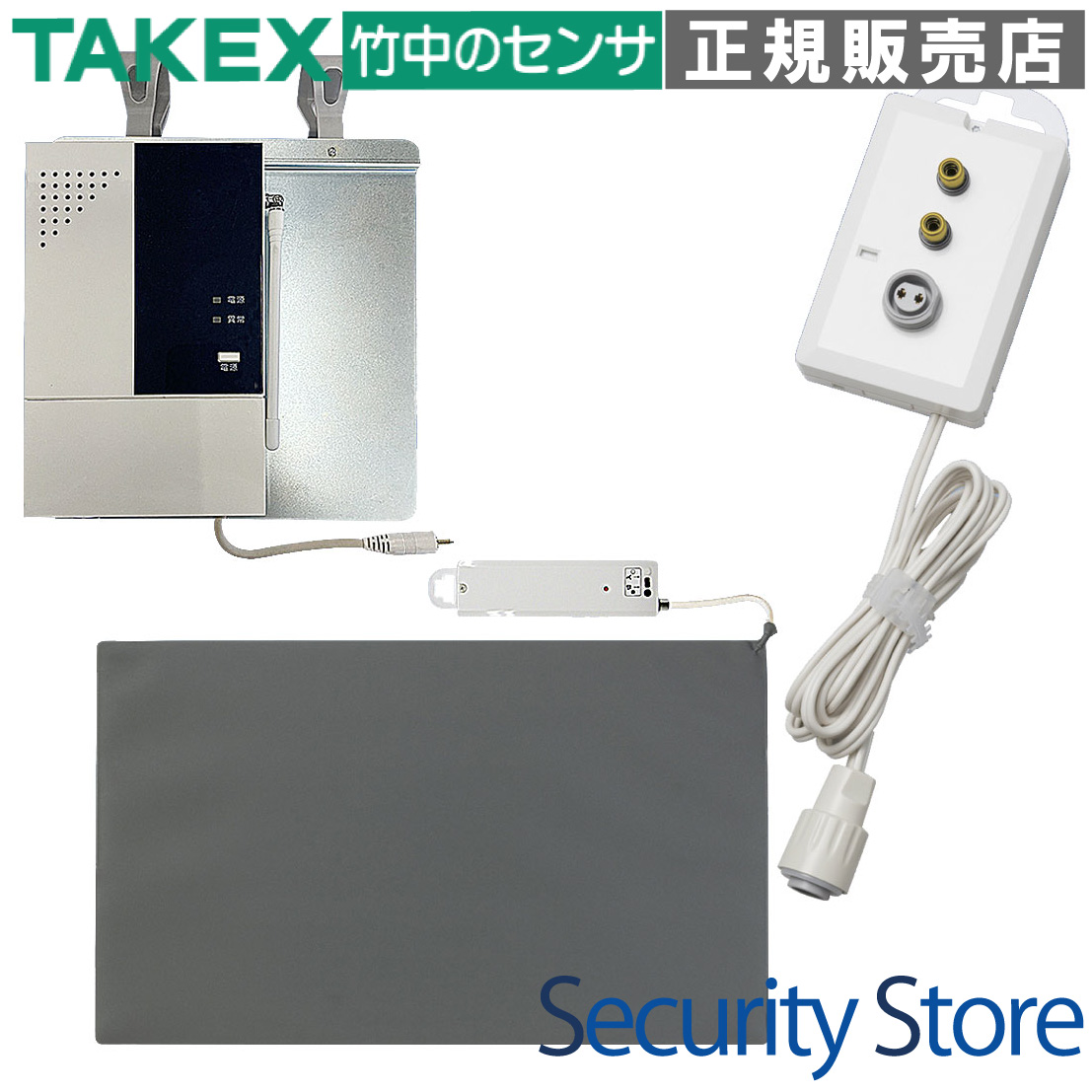

  • セット内容： マットセンサー(MA-610)、ジャック付送信機(HC-116)、フック付受信機(HCR-200F)、分配コンセント(BC-S(P2))
  • 対応ナースコール： アイホン製 プラコン2ピン仕様
  • 通信距離： 見通し約100m（小電力型ワイヤレス）
  • 主な用途： 病院・介護施設での離床・徘徊検知、転倒防止対策

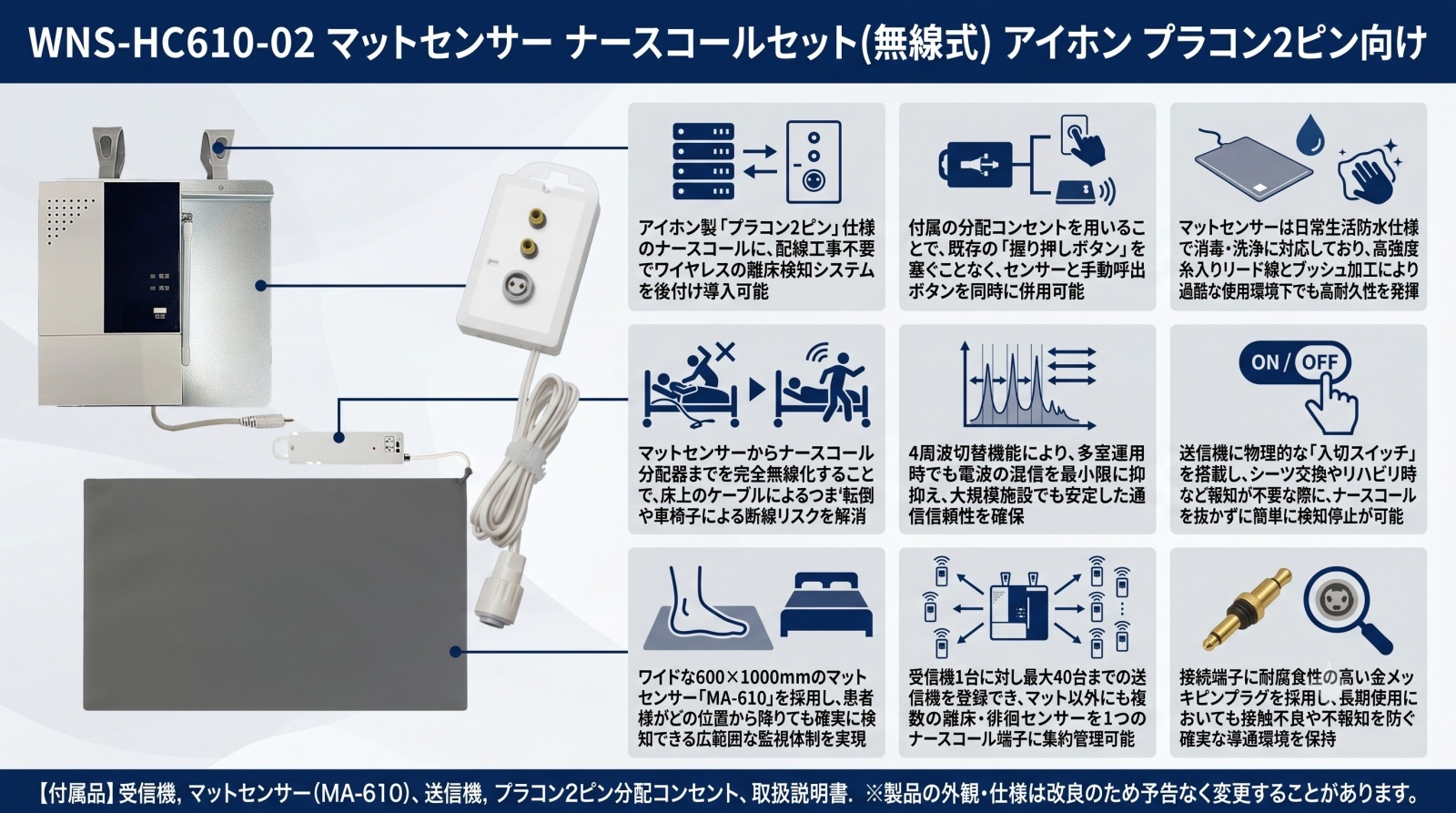

WNS-HC610-02 マットセンサー ナースコールセット

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 病院の一般病棟・療養病棟での離床管理
  • 介護老人保健施設での夜間徘徊対策
  • ナースコールとの連動が必要な現場
  • 有線ケーブルの断線故障を減らしたい場所
  • ベッド周りの配線を整理し、清掃性を高めたい場合

導入前に確認したいポイント

  • 壁面のナースコール端子が「アイホン製プラコン2ピン」であるか
  • 送信機・受信機間の障害物の有無（鉄筋コンクリート等）
  • 送信機用の電池（単4アルカリ電池2本）の定期交換運用
  • 分配コンセントと握り押しボタンの併用が必要か

特長

センサーからナースコール分配器までを完全無線化

従来の有線式マットセンサーで頻発していた「ケーブルの引っかけ」や「車椅子の車輪による断線」のリスクを解消します。マットから送信機、送信機から受信機までが無線化されるため、ベッドサイドの配線が劇的にすっきりし、スタッフの動線確保や清掃作業がスムーズになります。

600×1000mmのワイドサイズで確実に検知

同梱のマットセンサー「MA-610」は、横幅1000mmのワイド設計。ベッドサイドに敷くことで、患者様がどの位置から足を下ろしても確実に検知できるよう配慮されています。カラーは室内の雰囲気を損なわない落ち着いたグレーを採用しています。

既存の「握り押しボタン」と同時使用が可能

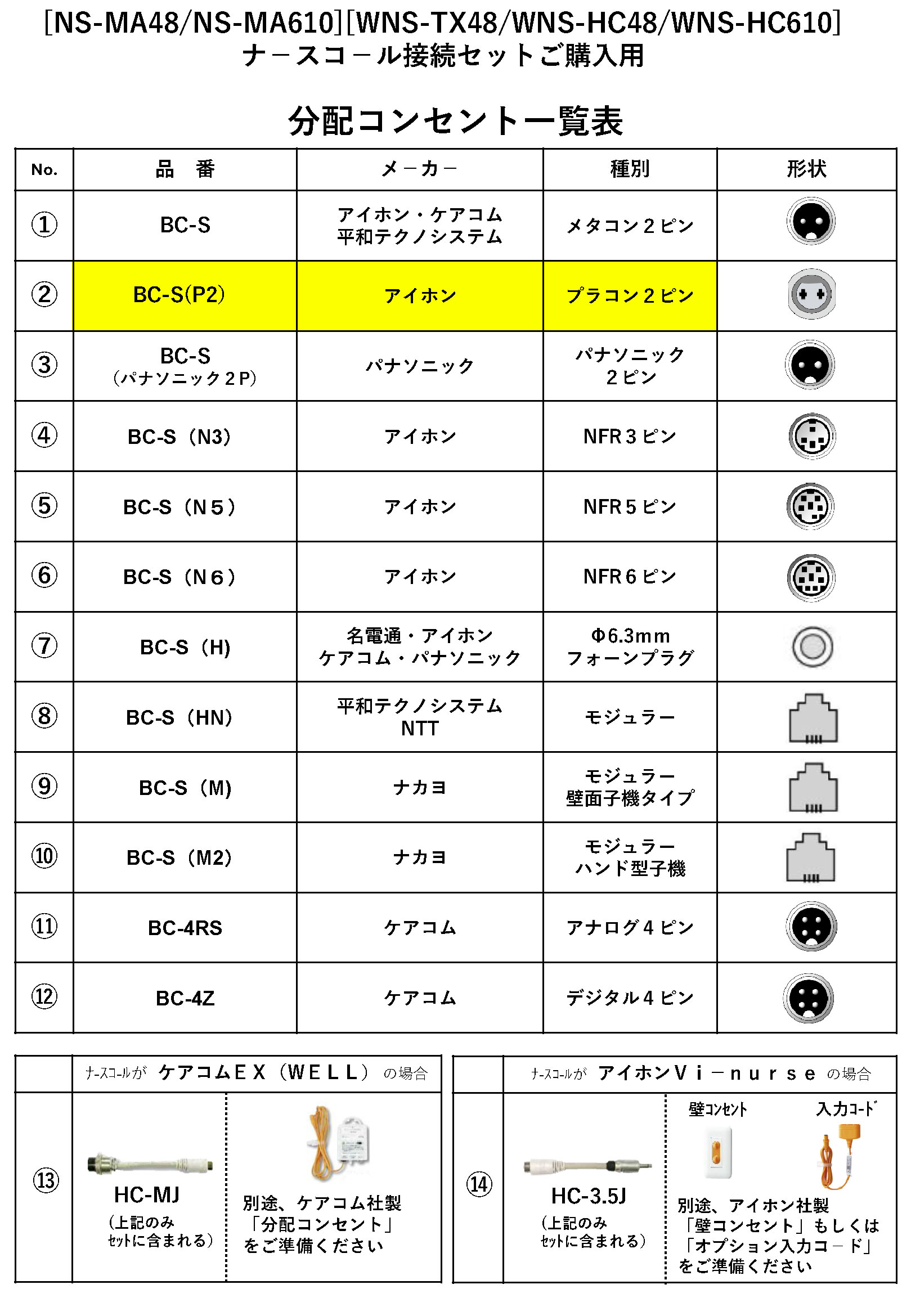

セットに含まれる分配コンセント「BC-S(P2)」を使用することで、ナースコールの壁コンセントを塞ぐことなく、既存の呼出握りボタンと本センサーシステムを同時に併用できます。センサー検知時も握りボタン押下時も、同様にナースコール親機を呼び出せます。

優れた耐久性と防水性能

マットセンサーは日常生活防水仕様となっており、万が一の粗相や汚染時も、消毒や洗浄が可能です。また、リード線の引き出し部にはブッシュ加工を施し、さらに高強度糸を組み込むことで、不意の強い引っ張りに対しても高い耐性を備えています。

混信を抑える「4周波切替」と最大40台の登録機能

受信機は4周波切替に対応しており、多数の部屋で同時に使用する際も電波の混信を最小限に抑えます。また、1台の受信機に対して最大40台までのワイヤレス送信機を登録可能なため、複数のセンサー（マットとベッドなど）を1つのナースコール端子に集約することも可能です。

現場での利便性を追求した設計

送信機「HC-116」には、便利な「入切スイッチ」を搭載。ケアの際など、報知が不要なタイミングで簡単に動作を停止できます。また、送信機・受信機ともにフックやマグネットを備えており、ベッド柵やヘッドボードに工具なしで簡単に固定できます。

腐食に強い金メッキピンプラグ

センサーの接続端子には金メッキプラグを採用。長期使用における湿気や酸化による腐食を防ぎ、安定した導通状態を維持することで、誤動作や不報知を未然に防ぎます。

選定時に評価したい強み

  • 高い汎用性： アイホン製ナースコールの標準的な端子形状に対応し、工事なしで導入可能。
  • 運用コスト削減： 耐久性の高いマットと無線化により、修理・交換頻度を低減。
  • 衛生面への配慮： 防水・洗浄対応のマットセンサーで、常に清潔な状態を維持。
  • 信頼のTAKEXブランド： 警備用センサーで培われた高品質なワイヤレス技術を医療現場へ。

施工・設置ガイド

専門の電気工事は不要です。以下のステップで簡単に使い始めることができます。

工程 手順とポイント
1. 受信機の接続 分配コンセントのプラグを壁のナースコール端子に差し込み、握りボタンと受信機を分配コンセントに接続します。
2. 受信機の固定 受信機の背面フックをベッドのヘッドボードやベッド柵に掛けます。
3. センサーの設置 マットセンサーをベッドサイドに敷き、コードを送信機のジャックに差し込みます。送信機はベッド柵等に固定します。
4. 動作確認 送信機のスイッチを「入」にし、実際にマットを踏んでナースコール親機が呼び出されるか確認してください。

製品仕様

マットセンサー (MA-610)

項目 内容
サイズ幅600mm × 長さ1000mm × 厚さ約4.5mm
材質PVC（グレー）
コード長さ3m（ピンプラグ付き・金メッキ仕様）
耐荷重常温にて約100kg（10cm四方の圧力）
防水性能日常生活防水（消毒・洗浄可）

小電力型受信機 (HCR-200F)

項目 内容
電源電圧AC100V (50/60Hz) または専用分配コンセントより供給
受信周波数426MHz帯 (4周波切替)
送信機登録台数最大40台
出力ナースコール出力用接点
設置場所屋内・ベッド周辺

ジャック付送信機 (HC-116)

  • 電池寿命： 約2年（1日10回送信として）
    • 項目 内容
    電源単4形アルカリ乾電池 × 2本（別売）
    入力端子RCAピンジャック（センサー接続用）
    付帯機能入切スイッチ、背面マグネット、フック付き

    FAQ

    Q：アイホン以外のナースコール（パナソニック製など）にも使えますか？ A：本製品（WNS-HC610-02）はアイホン製プラコン2ピン専用です。他メーカーのナースコールをご使用の場合は、端子形状が異なるため接続できません。各メーカー専用のセットをご選定ください。
    Q：ワイヤレスの電波はどのくらい届きますか？ A：見通しで約100mです。ただし、鉄筋コンクリートの壁や金属製のパーティションがある場合、距離が短くなることがあります。
    Q：マットセンサーを水洗いしても大丈夫ですか？ A：はい、日常生活防水仕様ですので、アルコール消毒や水拭き、表面の洗浄が可能です。ただし、端子（プラグ）部分は濡らさないようご注意ください。
    Q：送信機の電池が切れたらどうなりますか？ A：電池切れが近づくと送信機のLEDが点滅等でお知らせします。電池が完全に切れるとセンサーが検知しても報知できなくなるため、定期的な点検と電池交換を推奨します。
    Q：既存の握りボタンを繋がずに使用できますか？ A：アイホン製システムの場合、握りボタンを外すと「断線異常」として警報が出るタイプがあります。本製品の分配コンセントには、必ず元の握りボタンを接続した状態でご使用ください。
    Q：隣の部屋と電波が混信することはありませんか？ A：各機器には個別のIDコードが設定されているため、隣の部屋のセンサーでナースコールが鳴ることはありません。また、4周波切替機能により電波自体の混信も軽減できます。
    Q：一時的に報知を止めたい場合はどうすればいいですか？ A：送信機「HC-116」に備わっている「入切スイッチ」を「切」にすることで、検知を一時的に停止できます。
    Q：マットが故障した場合、単品で購入できますか？ A：はい、マットセンサー「MA-610」単体での販売も行っております。プラグ形状が共通であれば、送信機はそのままでマットのみの交換が可能です。
    Q：工事の資格がなくても設置できますか？ A：はい、既存のナースコールジャックに差し込むだけですので、特別な工事や資格は不要です。施設のスタッフ様で簡単に設置いただけます。
    Q：1台の受信機でマットと車椅子センサーを併用できますか？ A：可能です。本受信機は最大40台までの送信機を登録できるため、1つの部屋（1つのナースコール端子）に対して複数のセンサーを連動させることができます。
