WNS-TX48-02 マットセンサー ナースコールセット(無線式) アイホン プラコン2ピン向け TAKEX 竹中エンジニアリング [WNS-TX48-02]

WNS-TX48-02 マットセンサー ナースコールセット(無線式) アイホン プラコン2ピン向け TAKEX 竹中エンジニアリング [WNS-TX48-02]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) ナースコール連動 ワイヤレス アイホン用2ピン 離床センサー

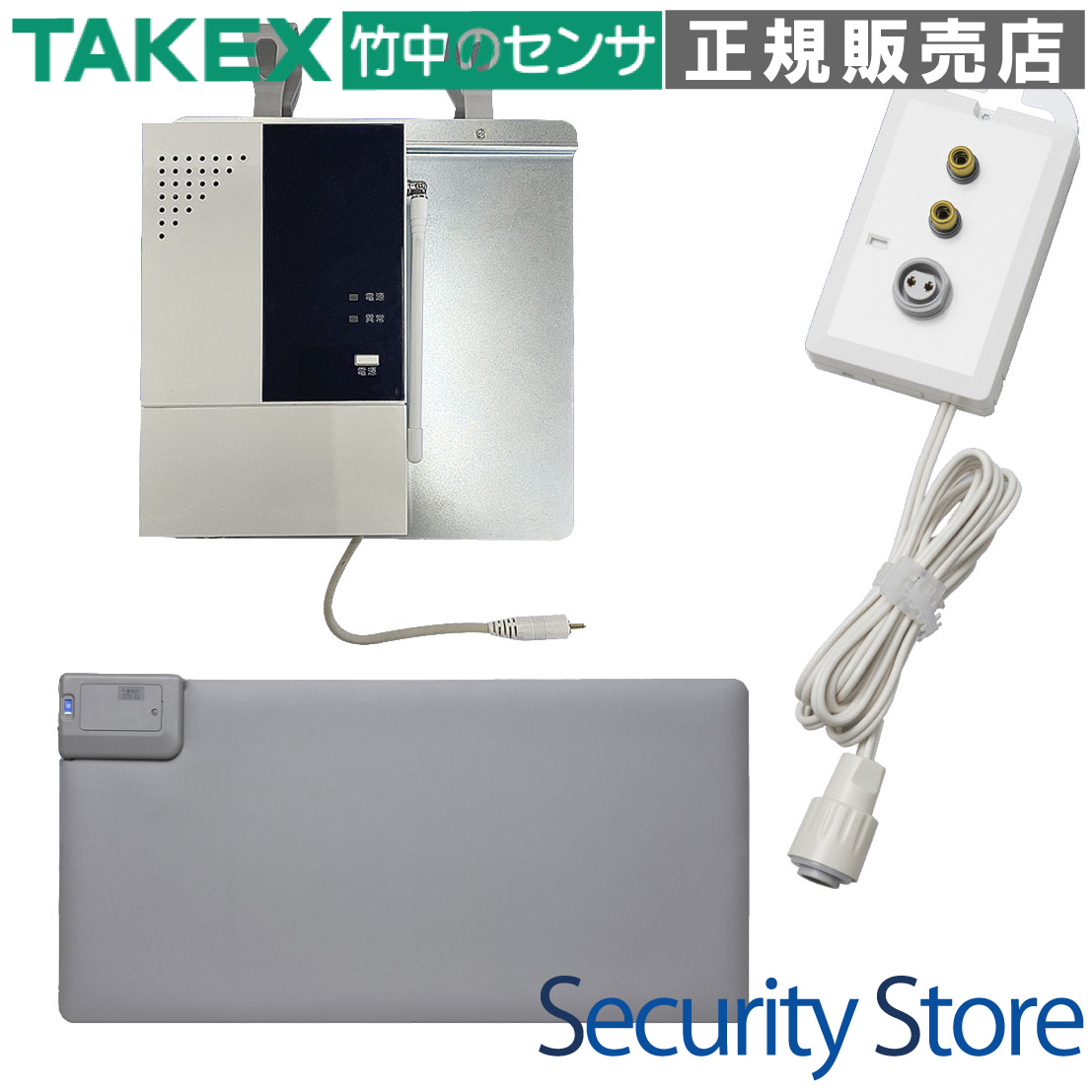

WNS-TX48-02 マットセンサー ナースコールセット(無線式) アイホン プラコン2ピン向け

マットセンサーとナースコール端子間を無線化することで、施工の手間を省き、コードによる転倒事故や断線トラブルを解消するオールインワンセットです。

  • 型番： WNS-TX48-02
  • 方式： 小電力セキュリティシステム（4周波切替対応）
  • 主な用途： 病院・介護施設での徘徊・離床検知、ベッドサイド監視
  • 対応システム： アイホン製ナースコール プラコン2ピン仕様
  • 通信距離： 見通し約100m

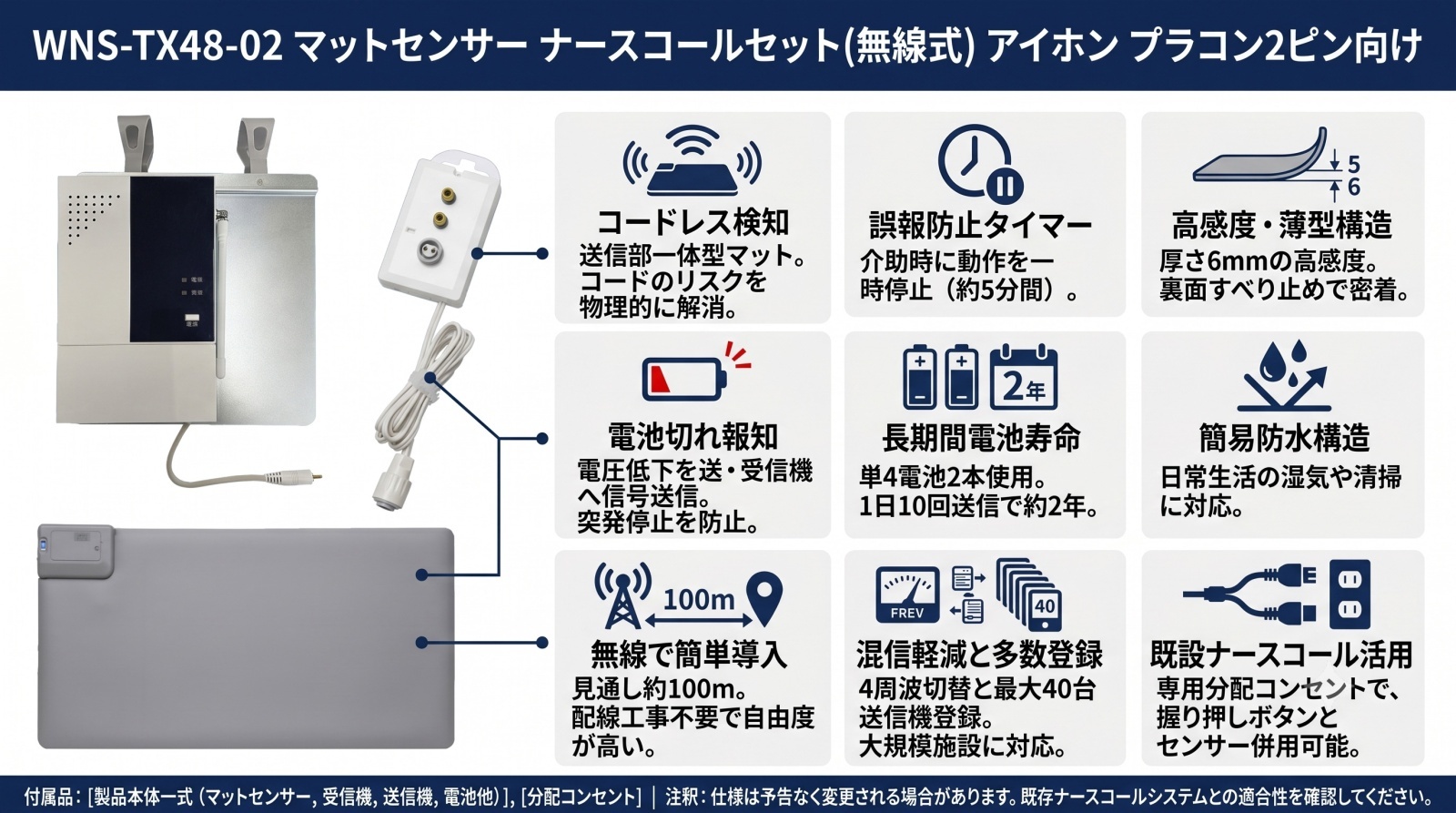

WNS-TX48-02 マットセンサーセット 外観画像

資料ダウンロード

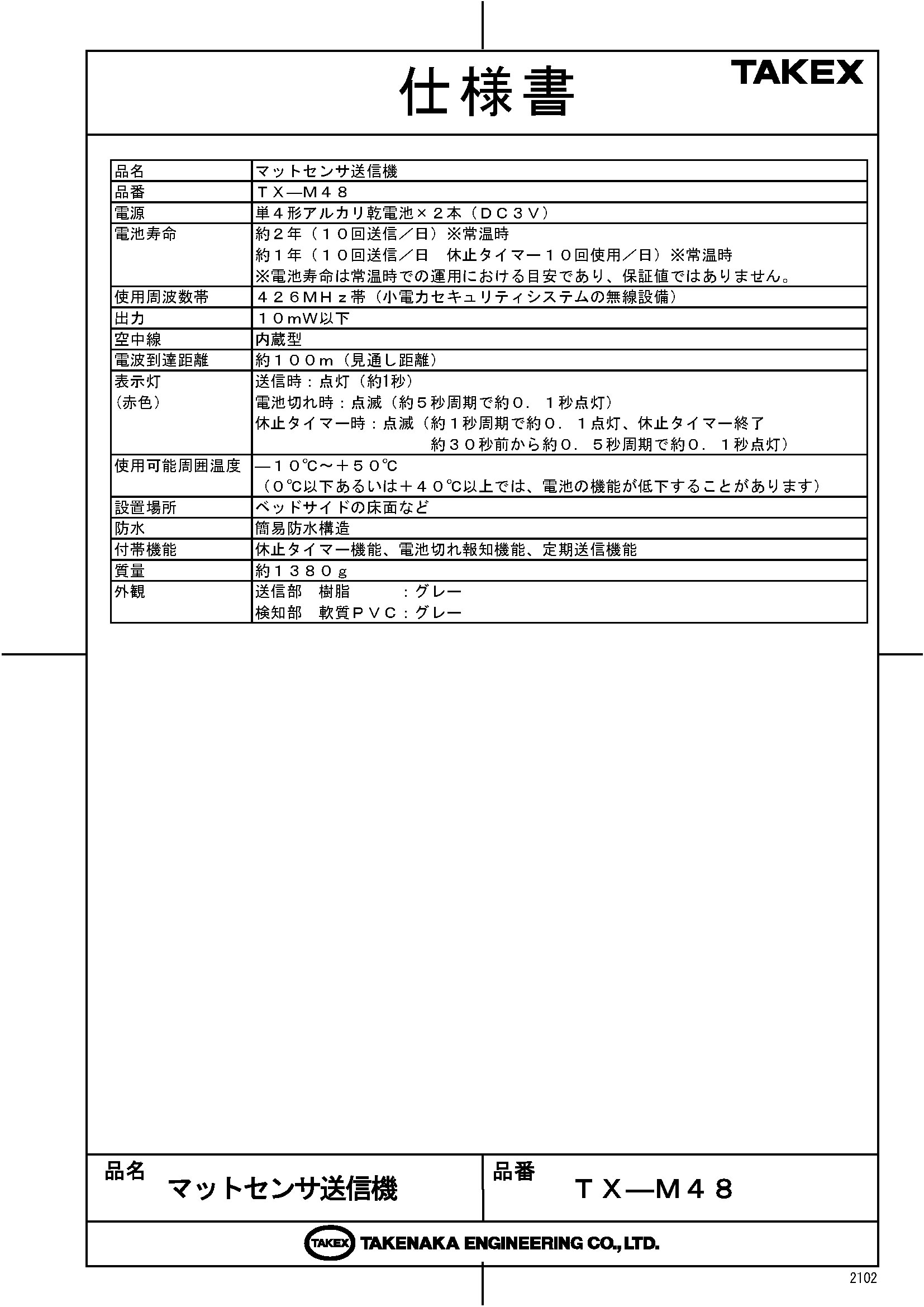

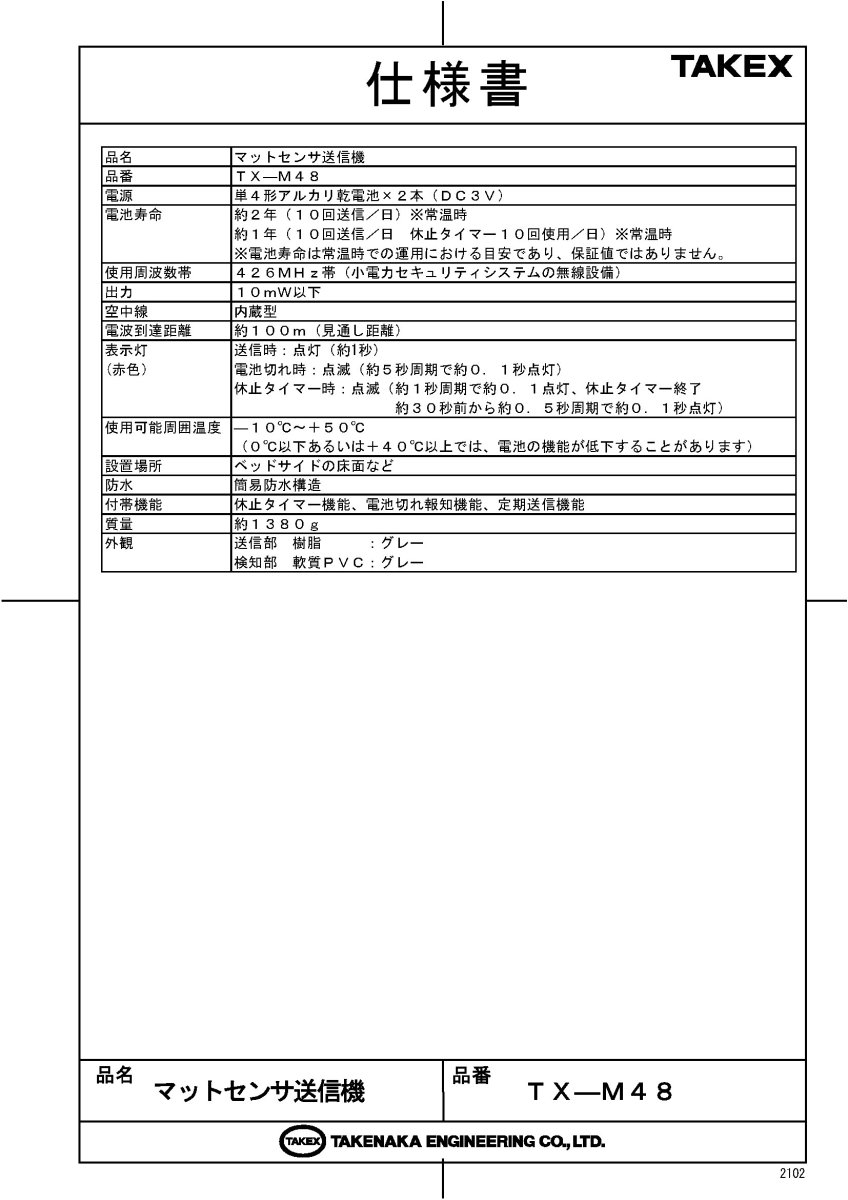

仕様書（PDF）

この製品が向いている用途

  • ベッドサイドに敷き、起床時にお知らせ
  • 居室の出入口に敷き、徘徊の早期発見に
  • 既存のナースコールボタンも併用したい場合
  • コードの露出を避け、安全な環境を作りたい現場

導入前に確認したいポイント

  • ナースコールが「アイホン製プラコン2ピン」か
  • 受信機のフックがベッド柵に適合するか
  • 設置場所からナースコール壁端子までの距離
  • 電池交換の運用（約2年に1回）が可能か

特長

無線化による安全性向上と故障リスクの低減

マットセンサーと分配コンセント間を無線（ワイヤレス）で接続するため、床面に長いコードを這わせる必要がありません。これにより、スタッフや入居者の方がコードに足を引っかける「つまづき転倒」を防止し、物理的な負荷による断線トラブルを大幅に減少させます。

一体型送信機によるシンプルな設計

マットセンサー本体に送信部を内蔵した一体型デザインを採用。外付けの送信機を別途取り付ける必要がなく、設置後の見た目も非常にすっきりしています。マットの厚みはわずか6mmの高感度薄型タイプで、歩行の妨げになりにくい設計です。また、裏面にはズレを防止するすべり止め加工が施されています。

「休止タイマー」による運用効率の向上

送信機（TX-M48）には約5分間の休止タイマー機能が搭載されています。おむつ交換や清掃など、スタッフがそばにいる際に一時的に動作を停止させることができるため、意図しない不要な報知を防ぎ、現場のストレスを軽減します。

設置が容易なフック付受信機（HCR-200F）

受信機は一体化したパネル構造で、背面のフックをベッド柵やヘッドボードに掛けるだけで簡単に設置可能です。配線工事が不要なため、部屋のレイアウト変更や対象者の移動にも柔軟かつ迅速に対応できます。

4周波切替対応による安定した通信

小電力セキュリティシステムの電波を採用しており、4周波切替機能により複数の送信機を同一エリアで使用した際の混信を軽減します。見通し距離は約100mと十分な通信能力を備えており、多床室や広めの個室でも安心して導入いただけます。

アイホン専用分配コンセントによる高い親和性

同梱の分配コンセント（BC-S）は、アイホン製のプラコン2ピン仕様に完全対応。既存のナースコール「握り押しボタン」と本システムを同時に接続・併用できるため、従来のナースコール機能を損なうことなくセンサーシステムを追加できます。

電池切れ報知機能で管理をサポート

送信機の電池残量が少なくなると、送信機自身および受信機のLED等でお知らせします。電池寿命は1日10回の送信で約2年と長寿命設計（単4アルカリ電池2本使用）ですが、この報知機能により「いざという時に動かない」というリスクを未然に防ぎます。

耐久性に優れた「金メッキ」センサーメカ

分配コンセントのセンサー接続部には金メッキを採用しており、耐腐食性を向上させています。長期間の運用においても接触不良を起こしにくく、施設での安定稼働を支える高い信頼性を確保しています。

選定時に評価したい強み

  • 断線トラブル解消： 無線化により、最も故障しやすい「マットと壁の間のコード」を排除。
  • 簡単設置： ベッド柵へのフック掛けと、磁石・フック付分配コンセントで即時運用可能。
  • 3入力1出力： 握りボタン1系統＋センサー入力2系統をまとめ、1つの壁コンセントへ集約。
  • 薄型マット： 6mmの薄さとズレにくさで、歩行の安全性と検知精度を両立。

施工・設置ガイド

本製品は電気工事士の資格を必要としない、誰でも簡単に設置できる仕様です。以下のステップで接続を行ってください。

工程 作業内容の詳細
1. 既存ボタンの取外し 壁のナースコールコンセントから、既存の「呼出握りボタン」を抜きます。
2. 分配コンセント接続 本製品のリード線を壁のコンセントへ。握りボタンを本製品の中央端子へ差し込みます。
3. 受信機の設置 ベッド柵に受信機を掛け、分配コンセントから出ているピンジャックを受信機へ接続します。
4. マットの配置 ベッド横の床面にマットを敷きます。送信部がマット端に一体化されていることを確認してください。

製品仕様

マットセンサ送信機（TX-M48）

品番TX-M48
検知方式感圧式
電源単4形アルカリ乾電池（LR03）×2本（DC3V）
電池寿命約2年（常温時、1日10回送信として）
電池切れ報知送信ランプの点滅および受信機への報知
使用周波数426MHz帯（4周波切替）
電波到達距離見通し約100m
休止タイマー約5分間（タイマースイッチ押下により一時休止）
外形寸法マット部：400 × 800mm、厚さ 6mm
送信部：48 × 152mm、厚さ 12.5mm
構造簡易防水構造

フック付受信機（HCR-200F）

品番HCR-200F
受信周波数426MHz帯（4周波切替）
登録台数最大40台
設置場所屋内（ベッド柵などへのフック掛け）
出力端子ピンジャック出力

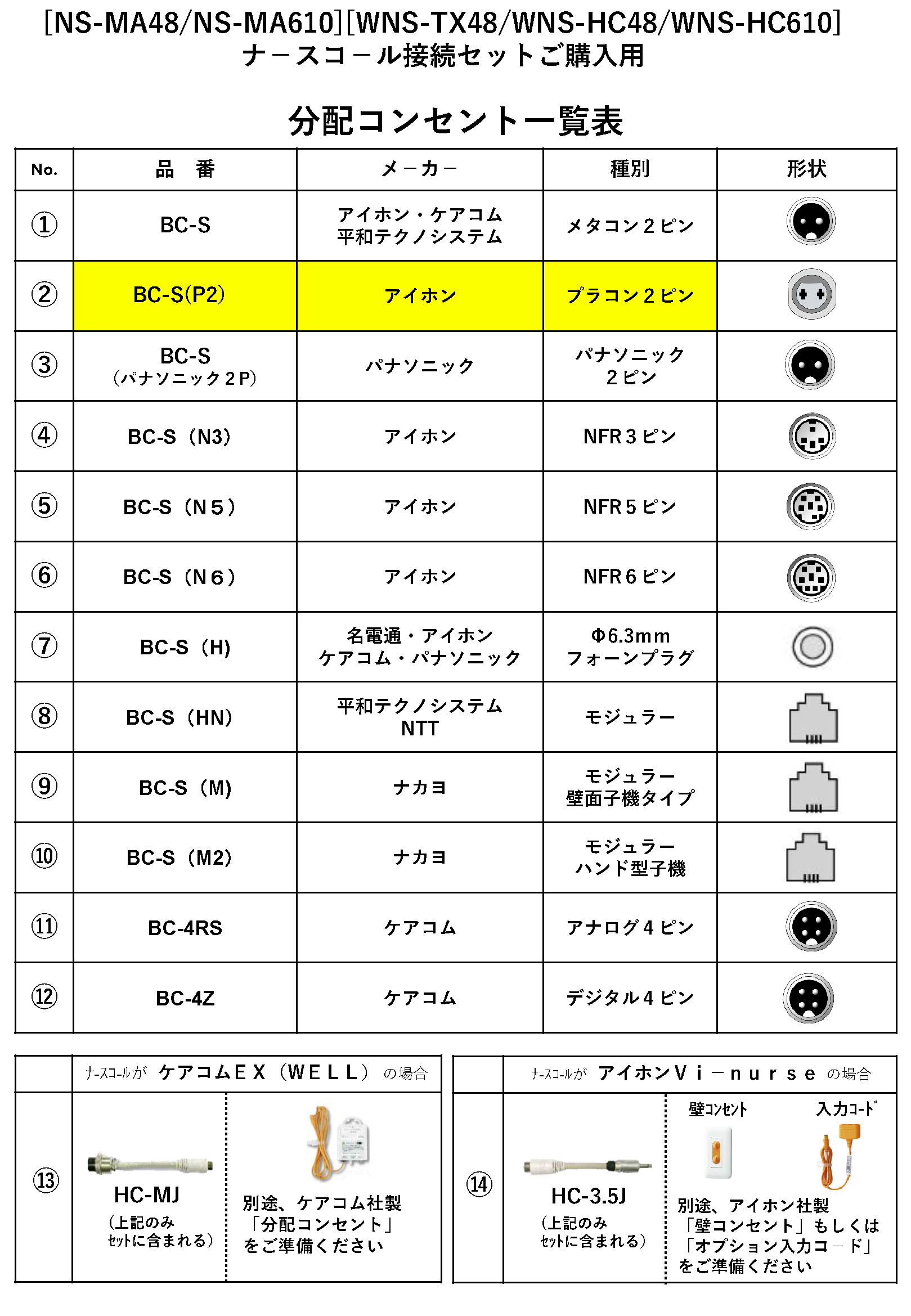

分配コンセント（BC-S(P2)）

品番BC-S(P2)
対応メーカーアイホン製 ナースコール プラコン2ピン仕様
入力センサー入力用ジャック ×2
握り押しボタン用レセプタクル ×1
出力プラコン2ピンプラグ（リード線1.5m）
外形寸法幅64 × 高さ123 × 奥行25.5mm
質量125g
設置方法裏面磁石または取付用フック

FAQ

Q：アイホン以外のナースコールでも使えますか？ A：本製品はアイホン製「プラコン2ピン」専用です。他メーカー（パナソニック等）や異なるピン数、形状の端子には接続できませんのでご注意ください。
Q：電池交換の時期はどうやってわかりますか？ A：電池電圧が低下すると、送信機のランプが点滅し、受信機側でもお知らせします。完全に切れる前に早めの交換をお勧めします。
Q：複数のマットセンサーを1つの受信機で使えますか？ A：はい、可能です。受信機HCR-200Fには最大40台までの送信機を登録して運用することができます。
Q：マットの上で跳ねたり重いものを置いても大丈夫ですか？ A：感圧式センサーのため、一定以上の荷重で検知します。過度な衝撃は故障の原因となりますので避けてください。また、重い家具等を常時置くと検知しっぱなしになります。
Q：休止タイマーとは何ですか？ A：スタッフがケアを行う際、送信機のスイッチを押すと約5分間検知を一時停止する機能です。自動で復旧するため、スイッチの入れ忘れを防げます。
Q：マットが汚れた場合、水洗いできますか？ A：簡易防水構造ですので、固く絞った布で拭くなどの清掃は可能ですが、水中に沈めたりホースで水をかけたりするような洗浄は避けてください。
Q：無線が届かない場合はどうすればいいですか？ A：見通し100mですが、コンクリート壁や鉄扉など環境により短くなります。中継機（別売）を導入いただくことで、距離を伸ばすことが可能です。
Q：ナースコールの握りボタンを外した状態で使えますか？ A：ナースコールのシステムによっては、ボタンを抜くと「脱落警報」が出る場合があります。本分配コンセントを介して、必ず握りボタンと併用してご使用ください。
Q：周波数の設定は必要ですか？ A：工場出荷時に設定済みですが、近隣の部屋で同様のシステムを使い混信が発生する場合は、内部スイッチで4つの周波数から選択して切り替えることができます。
Q：取付に工事は必要ですか？ A：いいえ、不要です。フック掛け、磁石固定、既存コンセントへの差し込みだけで完了するため、施設のスタッフ様で設置・移動が可能です。
