NS-MA610-02 マットセンサー ナースコールセット(有線式) アイホン プラコン2ピン向け TAKEX 竹中エンジニアリング [NS-MA610-02]

NS-MA610-02 マットセンサー ナースコールセット(有線式) アイホン プラコン2ピン向け TAKEX 竹中エンジニアリング [NS-MA610-02]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 離床・徘徊センサー アイホン製ナースコール対応 病院・介護施設向け

マットセンサー ナースコールセット(有線式)
NS-MA610-02 アイホン プラコン2ピン向け

病院や介護施設のアイホン製ナースコールにそのまま接続可能な、高耐久マットセンサーと分配コンセントの即用セットです。

ベッドサイドに設置することで、対象者の離床や徘徊、転倒リスクを早期に検知し、既存のナースコールを通じてスタッフへ迅速に報知します。ブッシュ加工や高強度糸の採用により、現場の過酷な使用環境における断線トラブルを最小限に抑えたプロ仕様の構成です。

  • 型番： NS-MA610-02
  • 対応システム： アイホン プラコン2ピン仕様
  • 構成品： マットセンサー(MA-610) ＋ 分配コンセント(BC-S(P2))
  • センサーサイズ： W1000 × H600 × D5 mm
  • 検知方式： 無電圧接点出力（荷重検知式）
  • 設置場所： 屋内（ベッドサイド、部屋の出口等）

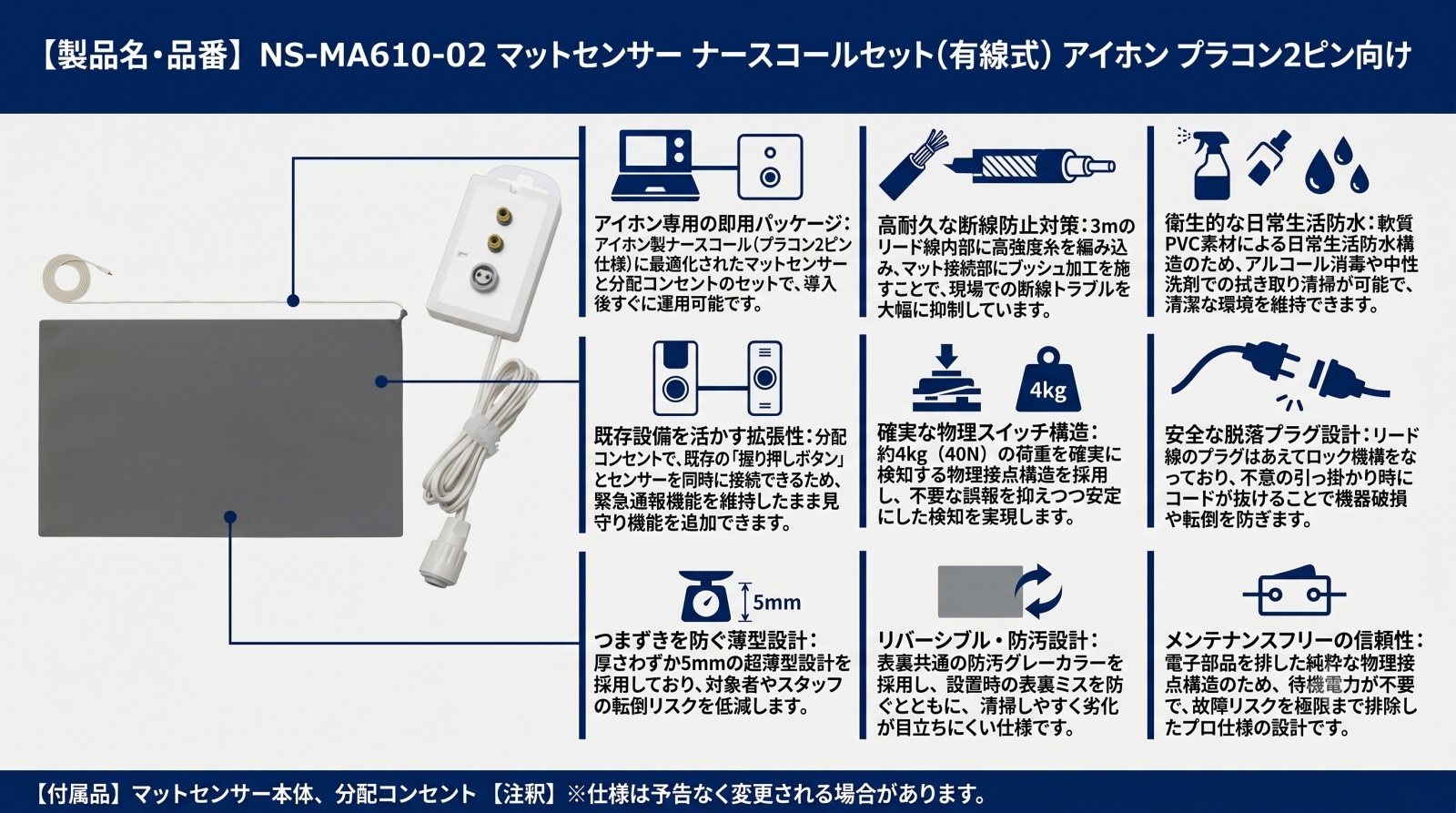

マットセンサー ナースコールセット NS-MA610-02

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 入院患者・入居者の離床検知
  • 夜間の無断外出・徘徊防止
  • 転倒・転落リスクのある対象者の見守り
  • 既存のナースコール設備を活用した安価な導入

導入前に確認したいポイント

  • 壁面のコンセントが「アイホン製 プラコン2ピン」か
  • 設置場所に十分な平面スペース（1000×600mm）があるか
  • 既設の「握り押しボタン」が手元にあるか
  • 水没の恐れがない環境か（日常生活防水仕様）

特長

1. 導入後すぐに使用可能な分配コンセントセット

高機能なマットセンサー「MA-610」に、アイホン製ナースコール専用の分配コンセントをパッケージ化しました。複雑な設定や配線工事は不要で、既存のナースコールコンセントに差し込むだけで運用を開始できます。

2. つまずきを防止する超薄型5mm設計

マットの厚みはわずか5mm。対象者や介護スタッフがマットの縁でつまずくリスクを最小限に抑えています。また、表裏どちらでも使用できるリバーシブル設計により、設置時のミスを防ぎ、現場でのスムーズな運用をサポートします。

3. 徹底した断線防止テクノロジー

医療・介護現場で最も多いトラブル「断線」に対し、3mのリード線内部に高強度糸を編み込むことで抗張力を高めています。さらに、マット本体との結合部には堅牢なブッシュ加工を施し、折り曲げによる負荷を分散させています。

4. 確実な検知を実現する面状接点構造

40N（約4kg）の荷重がかかることで確実に動作する物理スイッチ構造を採用。枕やリネン類の落下による誤報を抑えつつ、人間の足による踏み込みには即座に反応します。金メッキ接点の採用により、長期間の使用でも腐食に強く安定した検知を維持します。

5. 握り押しボタンとセンサーの同時併用が可能

同梱の分配コンセントを使用することで、既設の「呼出握りボタン」を犠牲にすることなく、センサーを最大2台まで追加接続できます。緊急時の手動呼び出し機能を維持したまま、自動検知システムを構築可能です。

6. 衛生面を考慮した日常生活防水構造

センサー本体は軟質PVC素材による日常生活防水構造となっており、アルコール消毒や中性洗剤による清掃が可能です。常に清潔な状態を保つ必要がある医療・介護の現場でも安心してお使いいただけます。

7. 安全に配慮したプラグ脱落設計

リード線のプラグ部分は、意図的にロック機構を持たない「挿入式」を採用しています。万が一、スタッフや車椅子がコードを引っ掛けてしまった際も、機器の破損や転倒を招く前に安全にプラグが抜けるフェイルセーフ設計です。

選定時に評価したい強み

  • 高耐久性： リード線の綿糸補強とブッシュ加工により、過酷な現場での寿命を延ばします。
  • 施工性： 取付用磁石とフックを備えた分配コンセントにより、ベッド周りの鉄製フレーム等に自由に固定可能。
  • 信頼性： 電子部品をあえて排した純粋な物理接点構造により、故障リスクと待機電力を排除。
  • メンテナンス性： 表裏共通の防汚グレーカラーを採用。清掃が容易で劣化が目立ちにくい仕様。

施工・設置ガイド

【重要】絶対に避けていただきたい事項

  • 折り曲げ・丸め厳禁： 内部の面状接点が破壊され、常時発報や故障の原因となります。保管時も必ず平らな状態を維持してください。
  • 局所的な大荷重： キャスター付きベッドや車椅子、鋭利な脚を持つ椅子でマットを踏まないでください。
  • プラグ部の水濡れ： センサー本体は防水ですが、接続プラグ部は水分厳禁です。ショートの原因となります。
確認項目 この製品での運用・考え方
設置位置 ベッドサイドの足元、または部屋の出入り口に、文字が印字されている面を上にして敷設してください。
ナースコール接続 分配コンセントには必ず「既設の握りボタン」を接続してください。接続しない場合、システムにより断線警報が鳴る場合があります。
メンテナンス 週に1回程度、実際にマットを踏んでナースコールが作動するか動作確認を行ってください。
清掃方法 アルコールまたは中性洗剤を含ませた布で拭き取ってください。水没はさせないでください。

製品仕様

マットセンサー（MA-610）仕様

項目 内容
外形寸法W1000 × H600 × D5 mm
有効検知部W955 × H545 mm（外周約20〜27mmは非検知）
質量約2.2kg
材質軟質PVC（グレー）
出力方式無電圧a接点（受圧連動）
荷重感度40N / 40φ（直径4cmの面積に約4kgの荷重）
接点容量30V 100mA
リード線3m クリーム色（ピンプラグ付 / 高強度糸組み込み）
使用温度範囲-10℃ 〜 50℃
推奨交換目安納入後 5年（安全運用のためのライフサイクル目安）

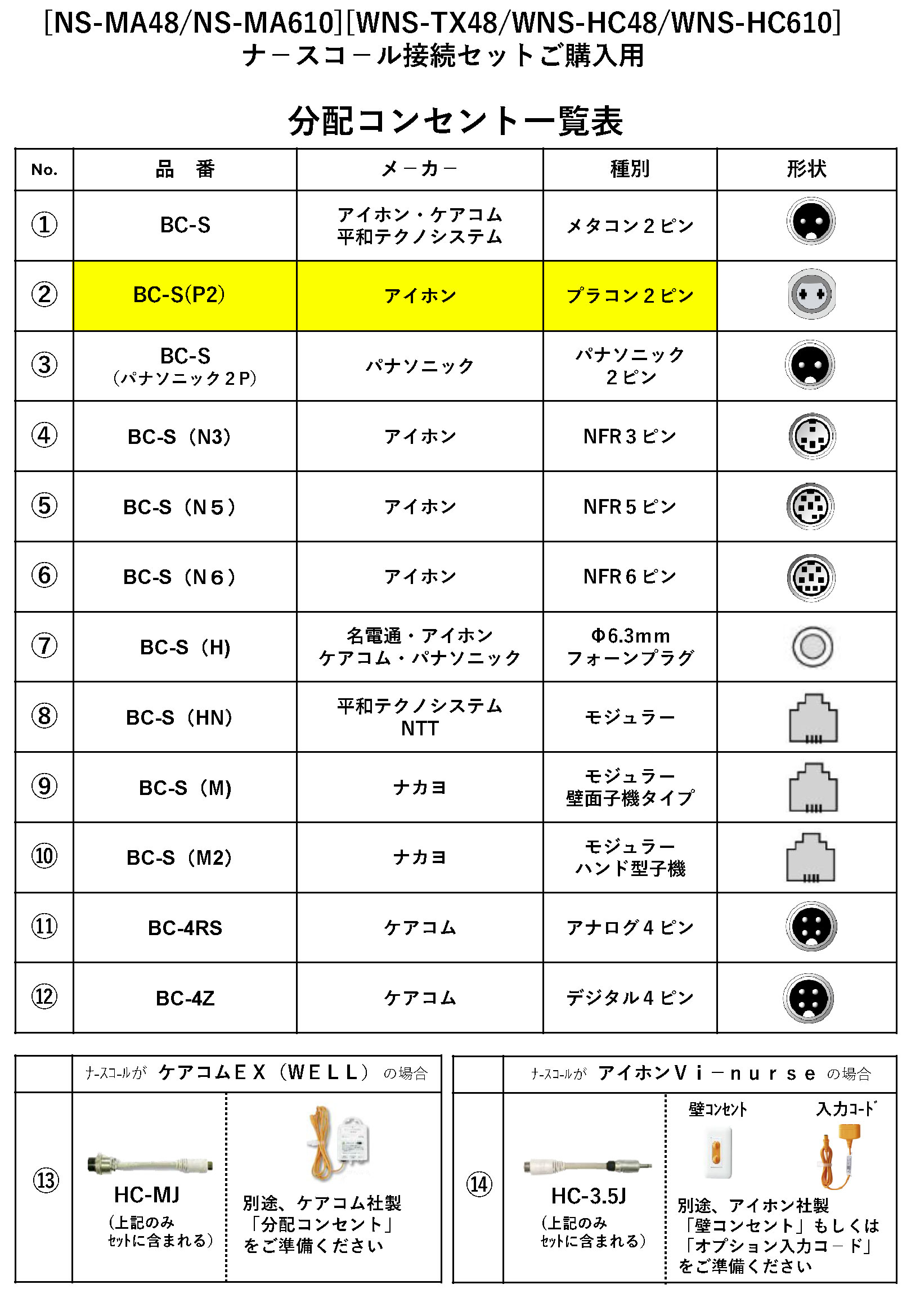

分配コンセント（BC-S(P2)）仕様

項目 内容
対応ナースコールアイホン製 プラコン2ピン仕様（専用）
入力ジャック ×2（センサー用）、プラコン2ピンレセプタクル ×1（握りボタン用）
出力プラコン2ピンプラグ ×1（リード線 1.5m）
固定方法裏面マグネット、または取付用フック
外形寸法W64 × H123 × D25.5 mm（突起部除く）
質量約125g

FAQ

Q：パナソニックなど他メーカーのナースコールにも使えますか？ A：いいえ、本セットの分配コンセントは「アイホン プラコン2ピン」専用です。他メーカーのナースコールには端子形状や電気仕様が異なるため接続できません。
Q：マットの上にラグやフロアマットを重ねても反応しますか？ A：はい、可能です。上から別のマットを重ねることで、センサーへの直接的なダメージを軽減できます。ただし、厚みによっては検知感度が変わるため、設置後に必ず動作確認を行ってください。
Q：使わないときは丸めて収納しても大丈夫ですか？ A：いいえ、厳禁です。マットを丸めたり折り曲げたりすると、内部の面状接点が変形し、「踏んでいないのに鳴り続ける」等の故障原因となります。保管は必ず平らな状態で行ってください。
Q：車椅子がマットの上を通っても大丈夫ですか？ A：短時間の通過であれば即座に壊れることは稀ですが、車椅子の荷重は局所的に非常に大きな圧力をかけるため、内部電極を破壊する恐れがあります。可能な限り動線を避けるか、一時的にマットを退避させる運用を推奨します。
Q：センサー本体にLEDランプなどはついていますか？ A：いいえ、本機は物理接点のみの構造のため、センサー本体にLED等の表示灯はありません。検知の確認は接続先のナースコール親機や子機のインジケーターで行ってください。
Q：ナースコールの「断線警報」が鳴り止まないのですが。 A：分配コンセントに「握り押しボタン（ハンド子機）」を接続していない場合に多く発生します。ナースコールシステムが機器の脱落を監視しているため、必ず握りボタンと併用して接続してください。
Q：水洗いすることはできますか？ A：センサーマット部分は日常生活防水ですが、完全防水（水没対応）ではありません。水洗いは避け、濡れた布で拭く程度に留めてください。また、プラグ部分は絶対に水に濡らさないでください。
Q：何年くらい使用できますか？ A：メーカーの推奨交換目安は「納入後5年」です。使用頻度や環境によりPVC素材の硬化や接点の劣化が進むため、安全運用の観点から5年ごとのリプレイスをお勧めします。
Q：踏んでいないのにナースコールが鳴り続けます。 A：マットの上に物が置かれていないか確認してください。何もないのに鳴り続ける場合は、内部接点が「折り曲げ」等によりショート（固着）している可能性が高く、修理不能のため交換が必要です。
Q：感度（検知する重さ）の調整はできますか？ A：いいえ、感度は工場出荷時に「40N（約4kg）」で固定されています。内部の調整ボリューム等も存在しません。
