TAKEX（竹中エンジニアリング）離床センサーナースコール連動病院・介護施設向けパナソニック2P対応

NS-MA48-03 マットセンサーナースコールセット(有線式) パナソニック2ピン向け

病院や介護施設のナースコールシステムへ即座に統合可能な、高精度マットセンサーと分配コンセントのパッケージ製品です。患者様の離床を確実にとらえ、現場の負担軽減と安全管理を同時に実現します。

型番： NS-MA48-03

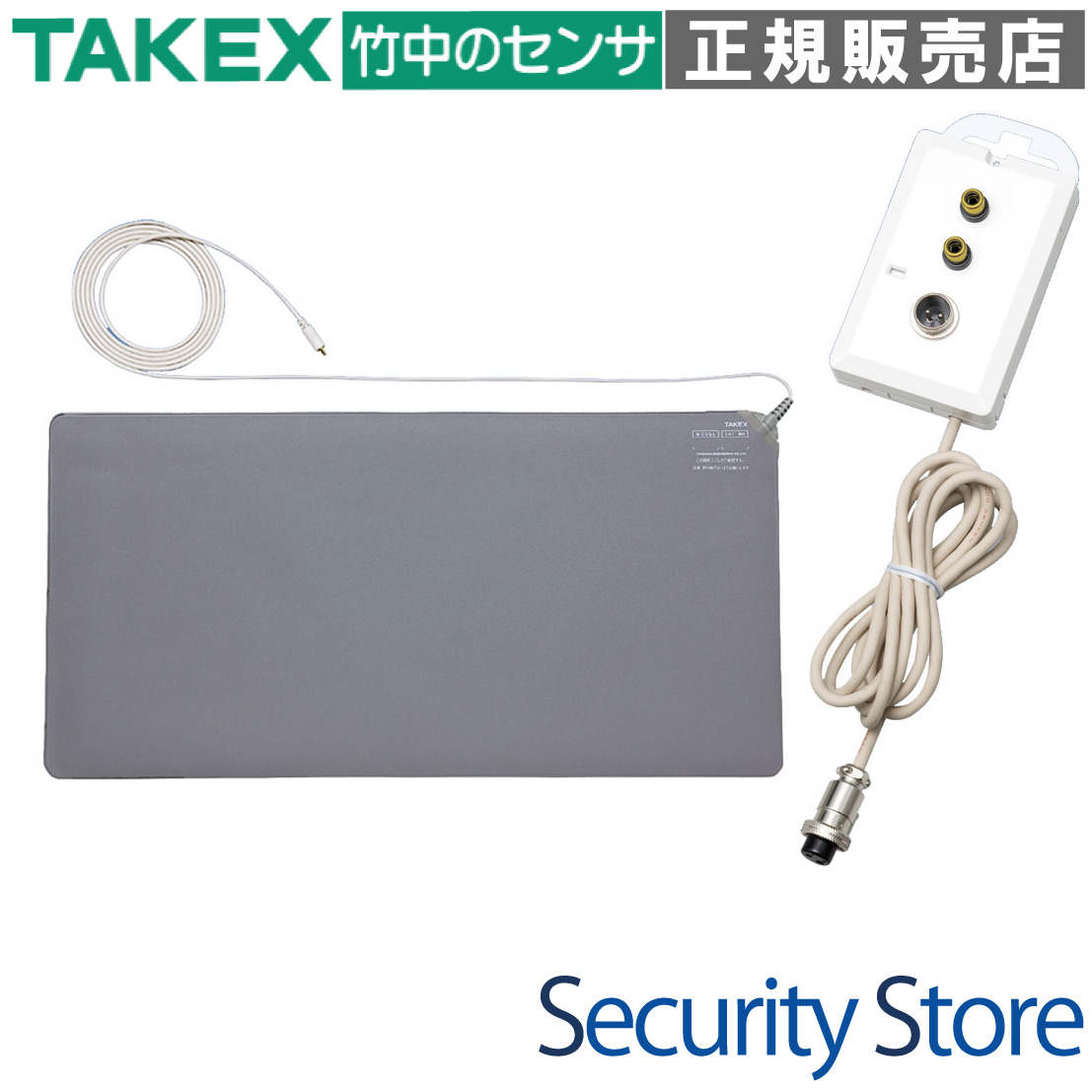

製品構成： マットセンサー（MA-48）＋分配コンセント（パナソニック2P仕様）
検知方式： 面状感圧接点方式（無電圧a接点出力）
主な用途： 離床検知、徘徊防止、夜間の安全確保
対応システム： パナソニック2ピン仕様のナースコール設備

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

病院での患者様の転倒・転落防止策として
介護施設における夜間の徘徊検知
ベッドからの離床タイミングの把握
既設ナースコールを活用した安価なセンサー導入

導入前に確認したいポイント

ナースコール子機が「パナソニック2ピン」であること
設置場所の床面が平滑であること
マットの上に重量物を常設しない運用が可能か
ナースステーション側での通知種別の運用ルール

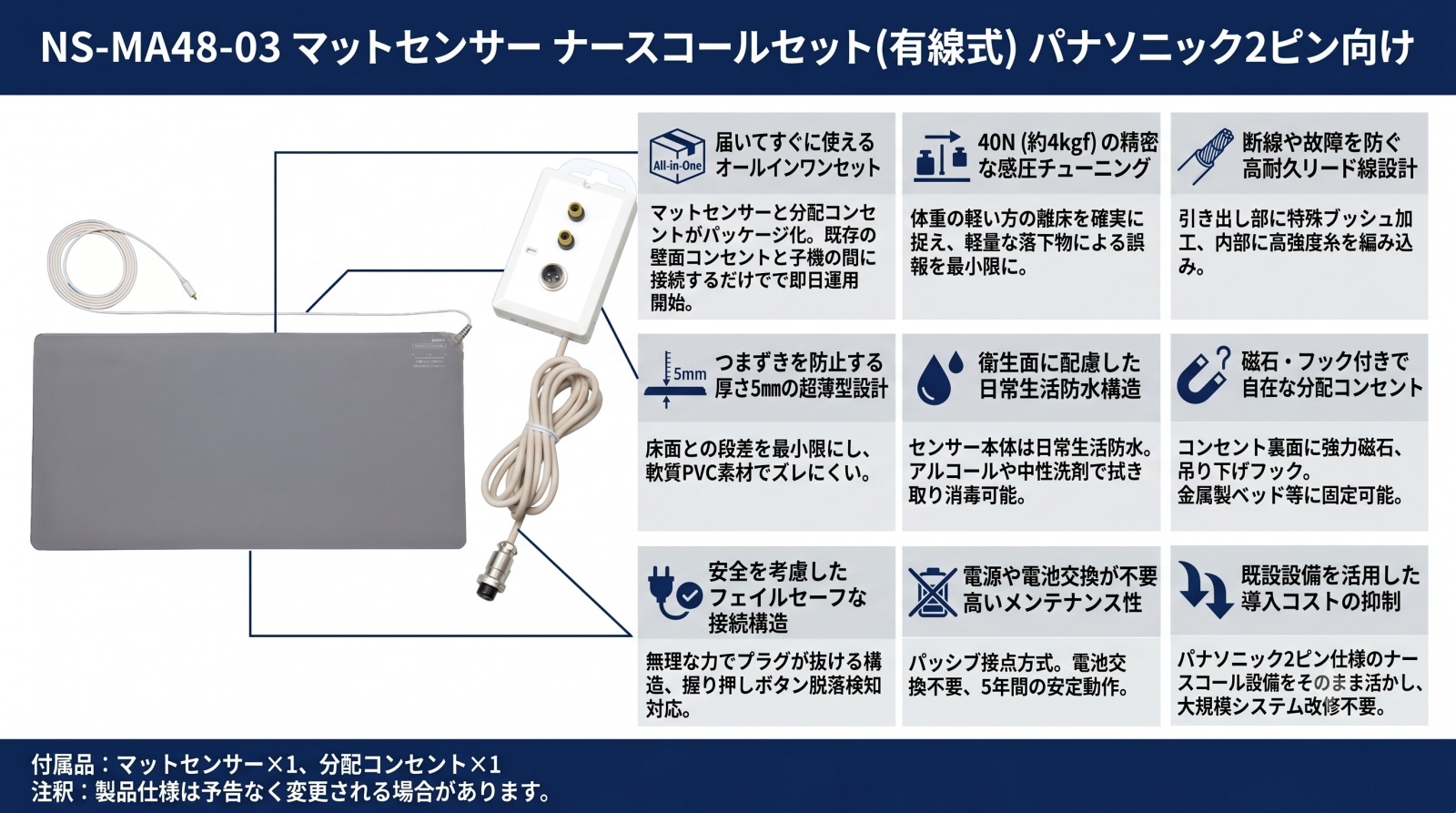

特長

届いてすぐに使えるオールインワンセット

高精度のマットセンサー「MA-48」と、既設のナースコールラインを分岐させる「分配コンセント」をパッケージ化しました。複雑な設定は不要で、既存の壁面コンセントと子機の間に接続するだけで、その日から離床検知システムとして運用を開始できます。

40N（約4kgf）の精密な感圧チューニング

直径40mmの領域に約4kgの荷重がかかると検知する、絶妙な閾値設定を採用。体重の軽い方の離床もしっかりとらえつつ、軽量な落下物による誤報を最小限に抑えます。面状接点回路により、マットのどこを踏んでも確実に反応します。

断線や故障を防ぐ高耐久リード線設計

現場で最も故障が起きやすいリード線引き出し部には特殊なブッシュ加工を施し、内部には高強度糸を編み込んでいます。ベッドの移動や清掃時の引っ張りに対して非常に高い物理的耐性を誇り、長期にわたって安定した運用をサポートします。

つまずきを防止する厚さ5mmの超薄型設計

マットの厚みはわずか5mm。床面との段差を最小限に抑えることで、歩行が不安定な患者様やつまずきのリスクを軽減します。軟質PVC素材の採用により床面への密着性も高く、ズレにくい構造となっています。

衛生面に配慮した日常生活防水構造

センサー本体は日常生活防水仕様となっており、アルコールや中性洗剤を用いた拭き取り消毒が可能です。不潔になりやすい足元の衛生状態を清潔に保つことができ、医療・介護現場での感染症対策にも貢献します。

磁石・フック付きで設置自在な分配コンセント

セットに含まれる分配コンセントは、裏面に強力な磁石を装備。金属製ベッドのフレームやサイドレールにワンタッチで固定できます。また吊り下げ用フックも備えており、現場の環境に合わせた最適な配置が可能です。

安全を考慮したフェイルセーフな接続構造

プラグ部分は無理な力が加わった際に、あえて「抜ける」ことで転倒や断線を防ぐ挿入式構造を採用しています。また、分配コンセント側で握り押しボタンの接続状態を監視し、予期せぬ脱落を検知するナースコール側のフェイルセーフ機能にも対応しています。

    選定時に評価したい強み
    信頼のTAKEXブランド： 防犯・計測センサーで国内トップクラスの実績を誇るメーカー品質
高いメンテナンス性： 電源不要で電池交換の手間がなく、5年間の推奨使用期間まで安定動作
導入コストの抑制： 既設設備をそのまま活かせるため、システム全体の改修が不要
優れた耐久性： リード線補強や金メッキ接点など、現場の過酷な使用を想定した設計



施工・設置ガイド

本製品は電気工事不要で、専門知識がなくても以下のステップで簡単に設置可能です。

壁面のナースコールコンセントから、現在使用している子機（握りボタン）を抜きます。
分配コンセントのリード線を、壁面のコンセントに差し込みます。
分配コンセントのレセプタクルに、先ほど抜いた子機のプラグを差し込みます。
マットセンサーのピンプラグを、分配コンセントのセンサージャックに差し込み、マットを床面に敷設します。

確認項目	この製品での考え方
ナースコール適合	パナソニック2ピン（T2C/T2仕様）に完全適合
電源供給	不要（パッシブ接点方式のため、電池やACアダプタは使いません）
清掃方法	アルコール清掃可（プラグ部は濡らさないよう注意してください）
設置の注意	マットの折り曲げ厳禁。ベッドの脚やキャスターの下に敷かないでください

トラブルシューティング

現象	原因と対策
踏んでも報知しない	プラグが根元まで差し込まれているか確認してください。またはセンサーの断線が疑われるため、テスターでの導通確認を推奨します。
常に報知状態になる	マットの上に物が置かれていないか、またはキャスター等で内部接点が圧壊していないか確認してください。
脱落断線エラーが出る	分配コンセントに「握り押しボタン」が接続されているか確認してください。未接続だとシステムが異常と判断します。

製品仕様

マットセンサー本体（MA-48）
サイズ / 厚み	H400 × W800mm / 厚み 5mm
有効検知部	H355 × W745mm
質量	約1.1kg
材質 / 外観	軟質PVC / グレー色
出力方式	無電圧a接点（受圧連動）
感圧特性	40N / 40φ 押圧（約4kgf）
接点容量	30V・100mA
防水性能	日常生活防水型（プラグ部除く）
使用可能周囲温度	-10℃ 〜 +50℃

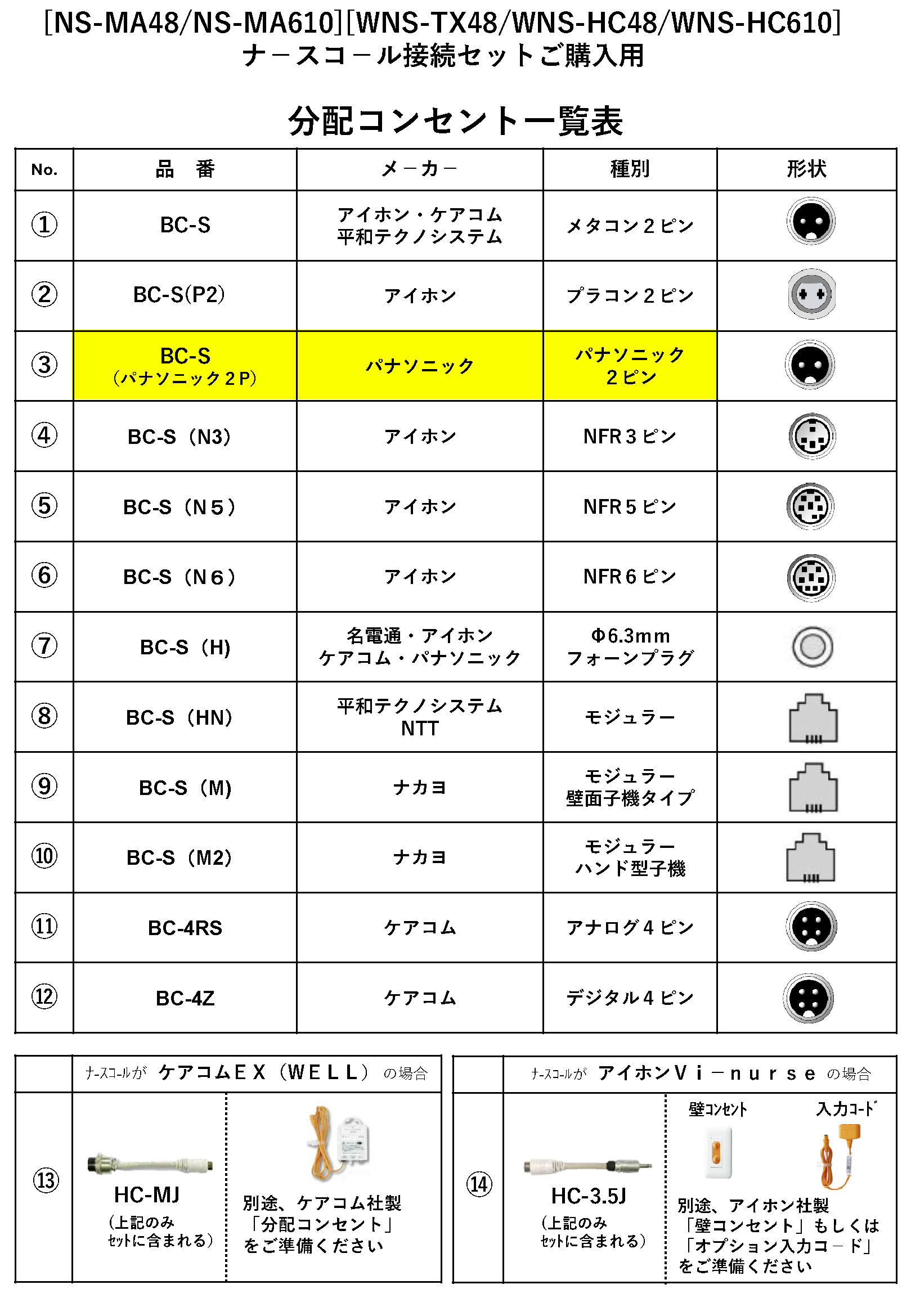

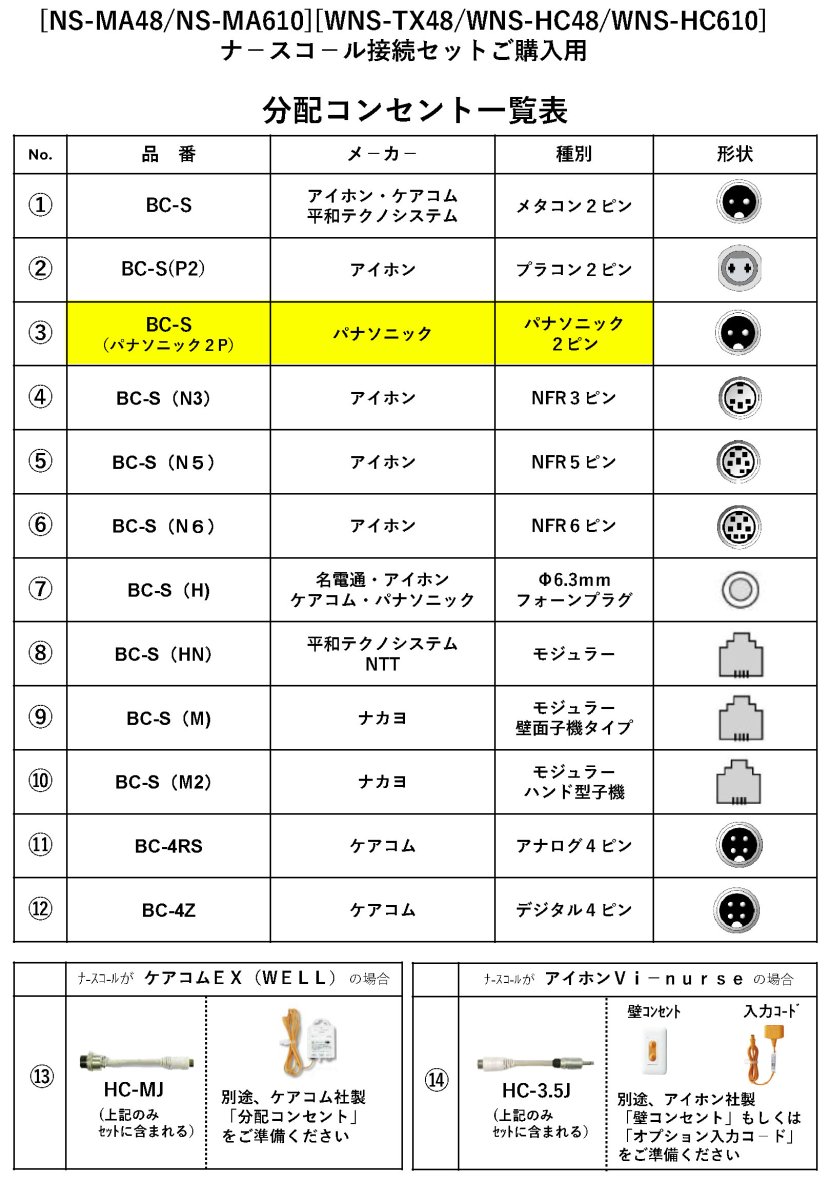

分配コンセント部（BC-S T2C仕様）
対応プラグ形状	パナソニック2ピン
入出力端子	センサージャック×2、子機接続用レセプタクル×1、壁面用プラグ×1
リード線長	1.5m
付加機能	取付用磁石、吊り下げフック付き

FAQ

Q：購入してすぐに使えますか？ A：はい、マットセンサーと分配コンセントがセットになっていますので、既存のパナソニック2ピン仕様のナースコールであれば、差し込むだけで即日使用可能です。

Q：電池交換は必要ですか？ A：いいえ、電源を必要としない物理的な接点方式ですので、電池交換や充電の必要はありません。

Q：マットの上を掃除しても大丈夫ですか？ A：日常生活防水仕様ですので、アルコールや中性洗剤を含ませた布での拭き掃除が可能です。水洗いや水没は避けてください。

Q：ベッドの脚の下に敷いてもいいですか？ A：いいえ、ベッドの脚や重いキャスターの下に敷くと、内部の接点が押し潰されて故障（常時発報）の原因となります。必ず踏み込む位置に設置してください。

Q：マットを折りたたんで収納してもいいですか？ A：折り曲げると内部回路が断線またはショートする恐れがあります。保管の際は丸めるか、平らな状態で保管してください。

Q：ナースステーションで、ボタンとセンサーの区別はつきますか？ A：一般的な分配コンセントの仕組み上、どちらが反応しても同じ通知になります。運用で区別が必要な場合は別途システム側の設定や専用機器が必要です。

Q：マットの上にカーペットを敷いても反応しますか？ A：薄いマットであれば可能ですが、厚手のものや硬い板を置くと荷重が分散して検知しなくなる場合があります。必ず設置後にテストを行ってください。

Q：製品の寿命はどのくらいですか？ A：メーカーの推奨交換目安は納入後5年となっています。消耗品となりますので、定期的な動作確認をお願いします。

Q：「パナソニック2ピン」かどうかわからないのですが。 A：壁のソケットまたは現在使用している握りボタンの先端が、2つの金属ピンが出ている形状であれば適合の可能性が高いです。不安な場合は型番をお知らせください。

Q：握りボタン（子機）を繋がずにセンサーだけ使えますか？ A：ナースコールシステムによりますが、多くの機種では子機を抜くと「断線異常」が発生します。分配コンセントには必ず子機も接続してご使用ください。
