WNS-HC48-03 マットセンサー ナースコールセット(無線式) パナソニック2ピン向け TAKEX 竹中エンジニアリング [WNS-HC48-03]

WNS-HC48-03 マットセンサー ナースコールセット(無線式) パナソニック2ピン向け TAKEX 竹中エンジニアリング [WNS-HC48-03]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング 徘徊お知らせシステム 無線式センサー パナソニック2P対応 離床検知

WNS-HC48-03 マットセンサー ナースコールセット(無線式) パナソニック2ピン向け

既存のナースコールシステムを活かしたまま、無線式のマットセンサーを簡単に追加できるオールインワンセットです。ベッドサイドや部屋の出入り口に設置し、立ち上がりや外出を無線でナースコールへ通知します。配線を最小限に抑え、転倒リスクと施工コストを同時に低減します。

  • 型番： WNS-HC48-03

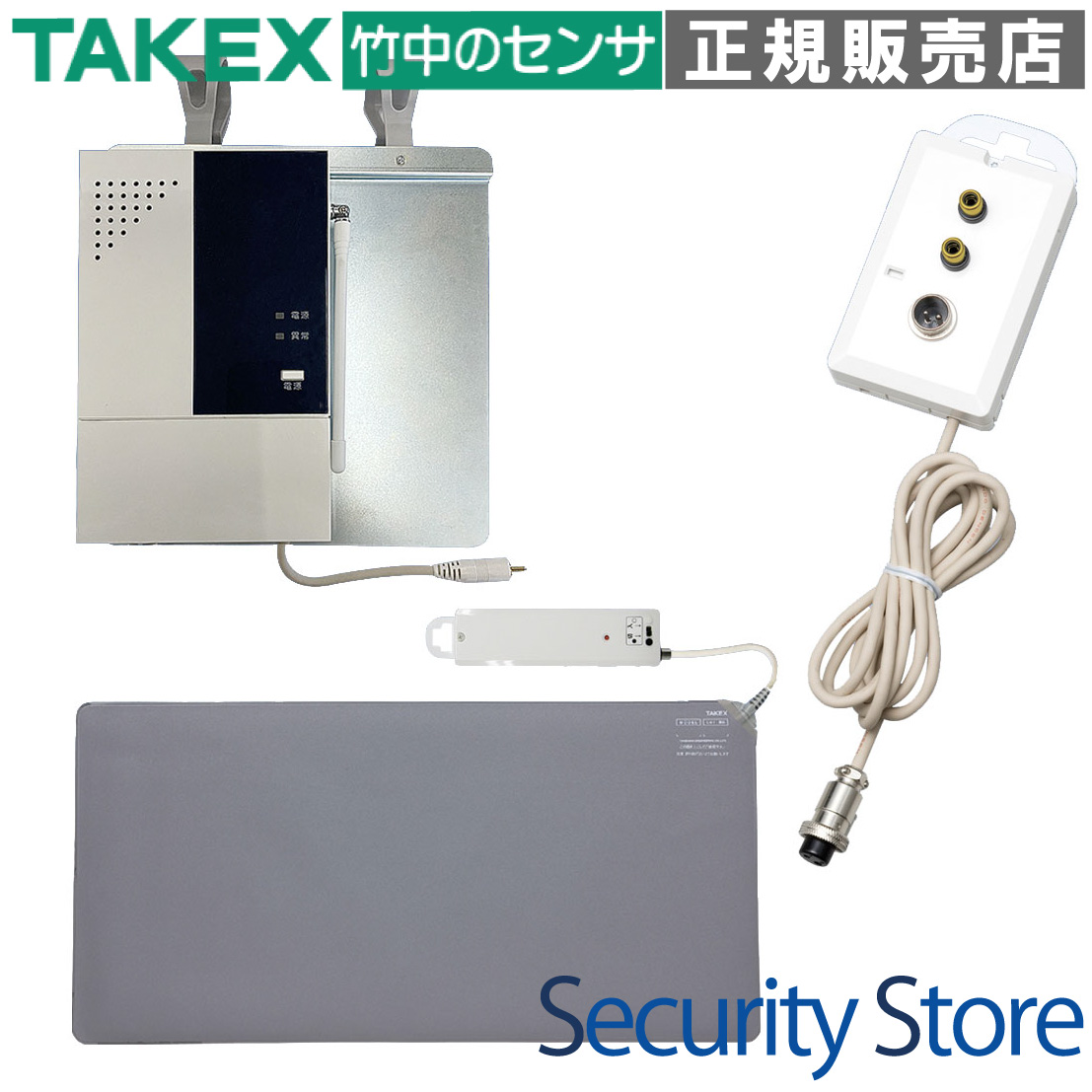

  • 製品構成： マットセンサー(MA-48)、ジャック付送信機(HC-116)、フック付受信機(HCR-200F)、パナソニック2P対応分配コンセント
  • 通信方式： 小電力セキュリティ、4周波切替対応
  • 電波到達距離： 約100m（見通し距離）
  • 主な用途： 病院・介護施設での離床検知、徘徊防止、転倒防止対策
  • 適合規格： パナソニック2P（T2C/T2）ナースコールシステム

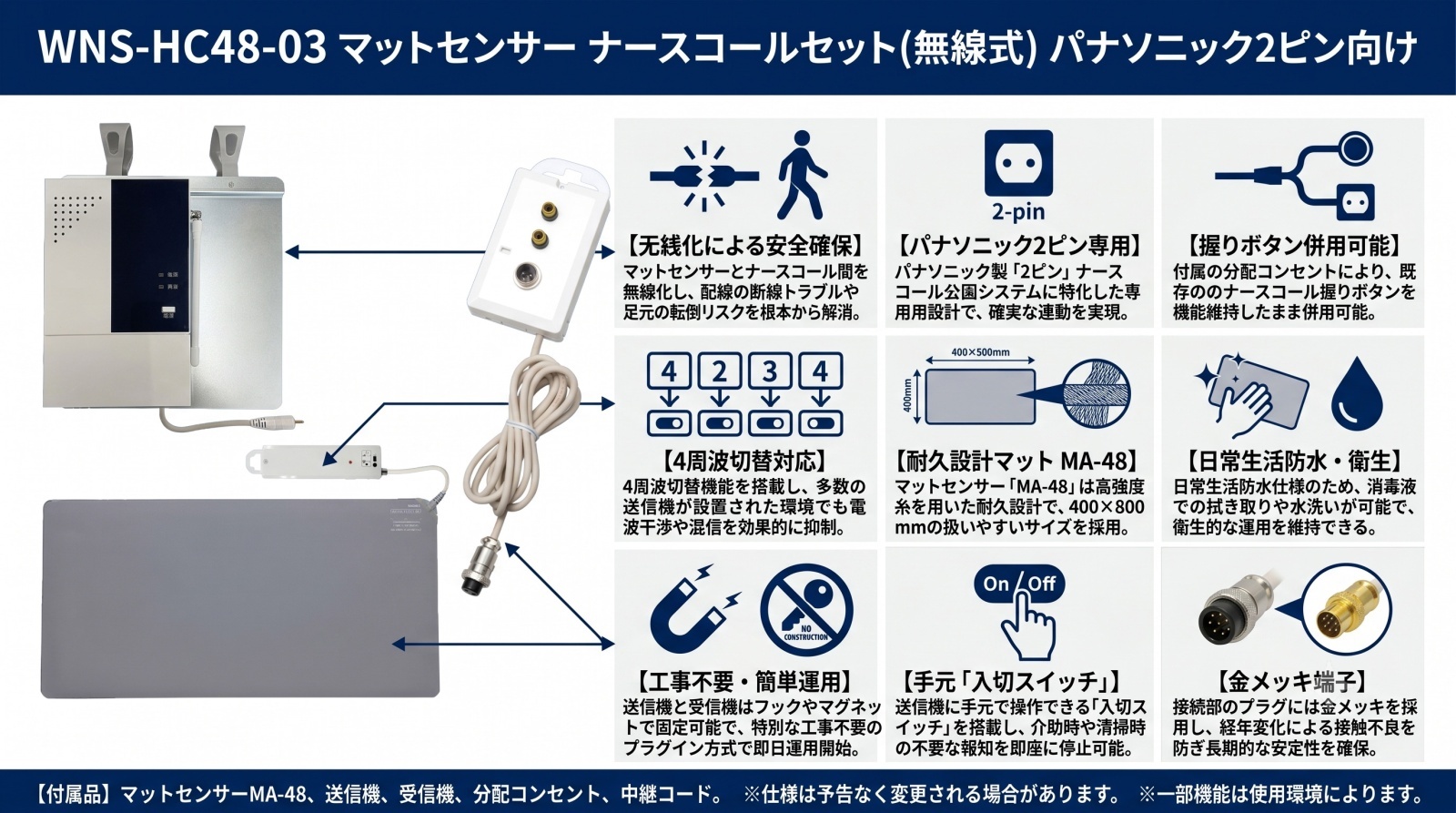

WNS-HC48-03 マットセンサー ナースコールセット 外観画像

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 夜間のベッドからの立ち上がり検知
  • 認知症患者の無断外出・徘徊対策
  • 既存のナースコール設備を活かした無線化
  • 配線による転倒事故を防ぎたい現場

導入前に確認したいポイント

  • ナースコールのコネクタ形状（パナソニック2P）
  • 受信機と送信機の設置距離（見通し100m以内）
  • ベッド柵やヘッドボードのフック掛けスペース
  • 送信機の電池残量（定期的な確認を推奨）

特長

1. センサーから分配器までを完全無線化

マットセンサーとナースコール分配コンセントの間を無線化（ワイヤレス）することで、足元の配線トラブルを解消します。断線による故障リスクを排除するだけでなく、スタッフや患者が配線に足を引っ掛けて転倒する事故を未然に防ぎます。

2. 4周波切替機能による高度な混信対策

受信機（HCR-200F）には4周波切替機能を搭載しています。多数の送信機を同一フロアで設置する場合でも、周波数を分散させることで電波干渉や混信を大幅に軽減し、より確実な通知運用を実現します。

3. 日常生活防水対応の高耐久マットセンサー

付属のマットセンサー（MA-48）は、消毒や洗浄が可能な日常生活防水仕様です。コード引き出し部にはブッシュ加工を施し、高強度糸を組み込むことで、現場で発生しやすい「コードの引っ張り」による破損に強い設計となっています。

4. ナースコール機能を損なわない分配設計

セットに含まれる分配コンセントは「3入力1出力」のハブ機能を備えています。既存のナースコールボタンを生かしたまま、本システムの受信機を割り込ませることが可能です。壁面のナースコール端子を塞ぐことなく運用できます。

5. 現場を選ばない柔軟な設置スタイル

受信機にはベッド柵やヘッドボードに掛けられるフックを装備。送信機にもフックと裏面マグネットが備わっており、スチール製ベッドや木製家具など、現場の状況に合わせて最適な場所にワンタッチで固定できます。

6. 最大40台の送信機を個別管理可能

受信機1台に対して、最大40台までのワイヤレス送信機を登録可能です。マットセンサーだけでなく、別売のベッドコーナーセンサーや各種ワイヤレスセンサーを組み合わせて、1箇所で集中的に管理する拡張性を持っています。

7. メンテナンス性に優れた金メッキプラグ

センサーのピンプラグには金メッキを採用。長期使用による腐食や接触不良を抑え、信頼性の高い信号伝達を維持します。また、送信機には便利な「入切スイッチ」が付いており、清掃時や未使用時の誤報を防ぐことができます。

選定時に評価したい強み

  • 施工不要： コンセントを差し替えるだけの簡単導入で工事費不要。
  • 高信頼性： センサー専業メーカーならではの誤報低減ロジックと高耐久設計。
  • 互換性： パナソニック2P仕様のナースコール子機（JC-20, VHR-560C等）に適合。
  • 使い勝手： マグネット、フック、入切スイッチなど現場の声を反映したUI/UX。

施工・設置ガイド

本製品は専門の電気工事を必要とせず、以下の手順で設置が完了します。

工程 作業内容
1. 壁面接続 病室の壁にあるナースコール端子に、分配コンセントのプラグを差し込みます。
2. 子機接続 分配コンセントの正面レセプタクルに、元々使用していた握りボタン子機を接続します。
3. 受信機設置 受信機のフックをベッド柵等に掛け、コードを分配コンセントのジャックに差し込みます。
4. センサー設置 マットセンサーを送信機に接続し、ベッドサイドの床面へ敷設します。

製品仕様

マットセンサー (MA-48)

外形寸法幅 400mm × 長さ 800mm × 厚さ 5mm
コード長3m (ピンプラグ付、金メッキ仕様)
材質軟質PVC
防水性能日常生活防水仕様 (ピンプラグ除く)
カラーグレー

小電力型受信機 (HCR-200F)

通信距離見通し約100m
登録台数最大40台
機能4周波切替、フック付パネル一体型
ナースコール接続専用分配コンセント経由

ジャック付送信機 (HC-116)

センサー接続端子ピンジャック形状 (ピンプラグ仕様センサー専用)
機能入切スイッチ付、フック付、裏面マグネット付
電源電池式 (小電力ワイヤレス)

分配コンセント (パナソニック2P対応)

外形寸法幅 64mm × 高さ 123mm × 奥行 25.5mm
リード線長1.5m
使用周囲温度-10℃ 〜 +50℃
接続仕様パナソニック2P (T2C/T2互換)
端子構成センサージャック×2、子機接続用×1、壁面プラグ×1

FAQ

Q：どのナースコールでも使えますか？ A：本製品は「パナソニック2P（2ピン）」仕様のナースコール専用です。お手持ちの握りボタンの形状や、壁面コンセントの穴数をご確認ください。
Q：マットセンサーは水洗いできますか？ A：日常生活防水仕様ですので、アルコールによる拭き取りや水拭き、軽い洗浄は可能ですが、ピンプラグ部分は濡らさないようご注意ください。
Q：電池寿命はどのくらいですか？ A：使用頻度によりますが、一般的な運用で約1〜2年程度です。送信機本体のLED表示等で電池切れを確認いただけます。
Q：電波が届かない場合はどうすればいいですか？ A：見通し100mですが、コンクリート壁などの障害物がある場合は距離が短くなります。設置位置を調整するか、中継器の導入をご検討ください。
Q：センサーが反応したとき、ナースステーションで区別はつきますか？ A：一般的な分配コンセント経由の接続では、ナースコールボタンとセンサーの呼び出し音・表示を区別することはできません。
Q：複数のセンサーを一つの受信機で使えますか？ A：はい、最大40台までの送信機（センサー）を1台の受信機に登録して運用することが可能です。
Q：入切スイッチは何のために使うのですか？ A：リハビリ時やシーツ交換、清掃時など、センサーを動作させたくない時にオフにするためのスイッチです。
Q：マット以外のセンサー（ベッドセンサーなど）も繋げますか？ A：はい、ピンプラグ仕様の竹中エンジニアリング製センサーであれば、送信機に直接接続して無線化できます。
Q：4周波切替とは何ですか？ A：近隣の部屋で同様のシステムを使用している場合に、電波の混信を防ぐために通信周波数を4つのパターンから選択できる機能です。
Q：設置には専門の工事が必要ですか？ A：不要です。すべてのコンポーネントがプラグイン方式ですので、どなたでも簡単に設置・設定いただけます。
