WNS-TX48-03 マットセンサー ナースコールセット(無線式) パナソニック2ピン向け TAKEX 竹中エンジニアリング [WNS-TX48-03]

WNS-TX48-03 マットセンサー ナースコールセット(無線式) パナソニック2ピン向け TAKEX 竹中エンジニアリング [WNS-TX48-03]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 離床センサー 無線ワイヤレス パナソニック2P対応 介護・報知用

WNS-TX48-03 マットセンサー ナースコールセット(無線式) パナソニック2ピン向け

マットセンサーとナースコール分配器の間を完全に無線化し、病院・介護現場の「断線故障」や「コードによるつまづき転倒」を根本から解決するワイヤレス報知セットです。

  • 型番： WNS-TX48-03

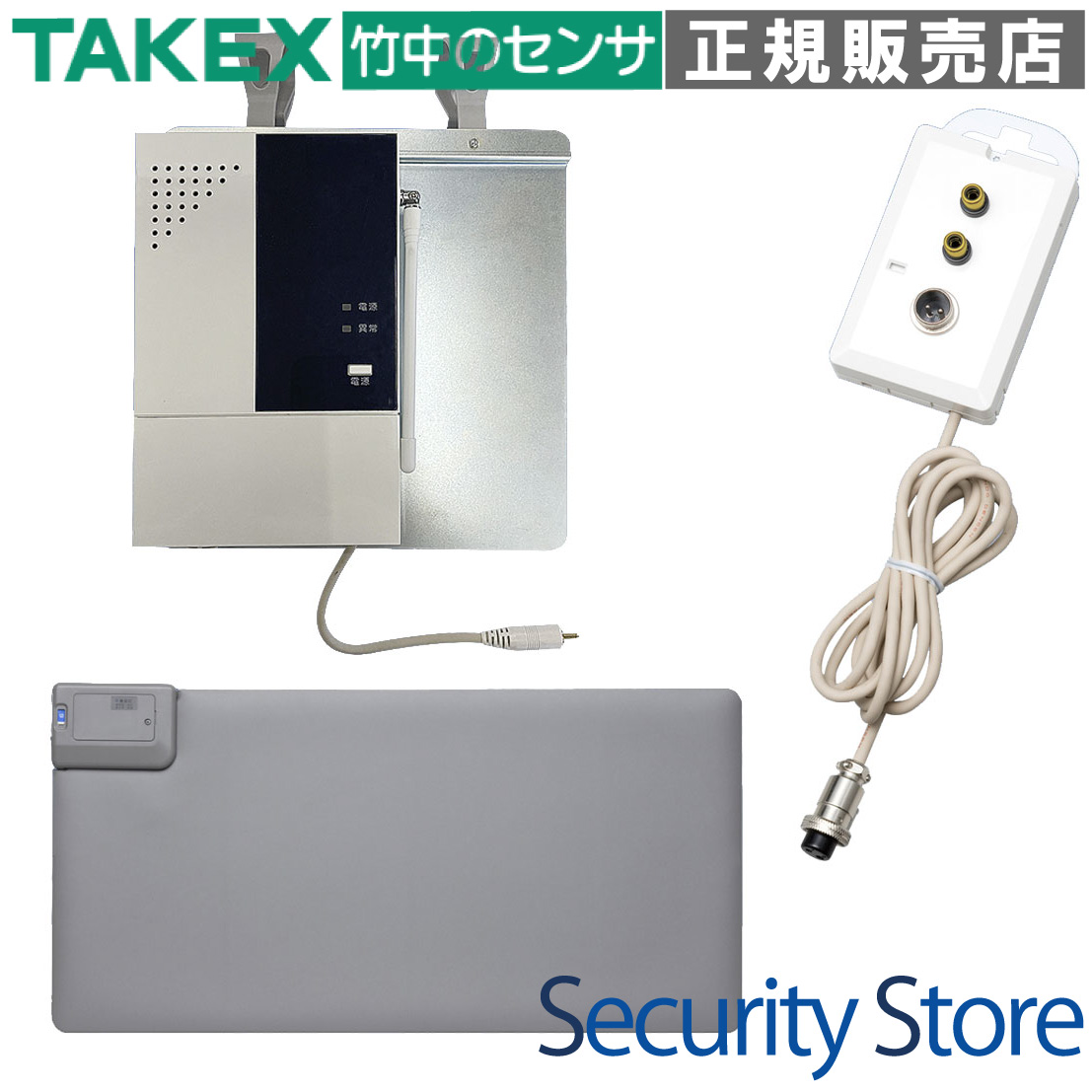

  • 構成品： マットセンサー送信機(TX-M48)、フック付受信機(HCR-200F)、分配コンセント
  • 通信方式： 小電力セキュリティ電波 (見通し約100m)

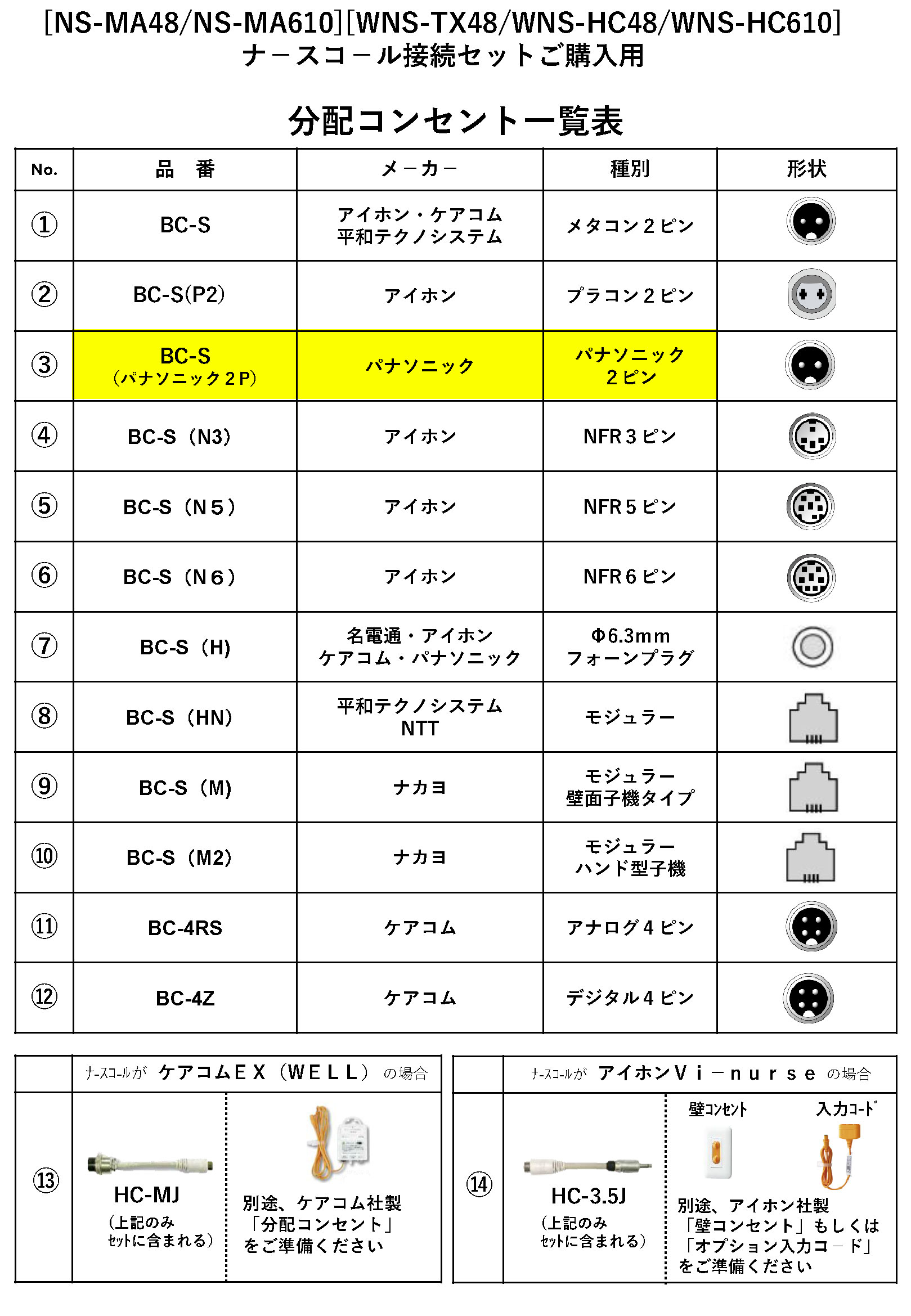

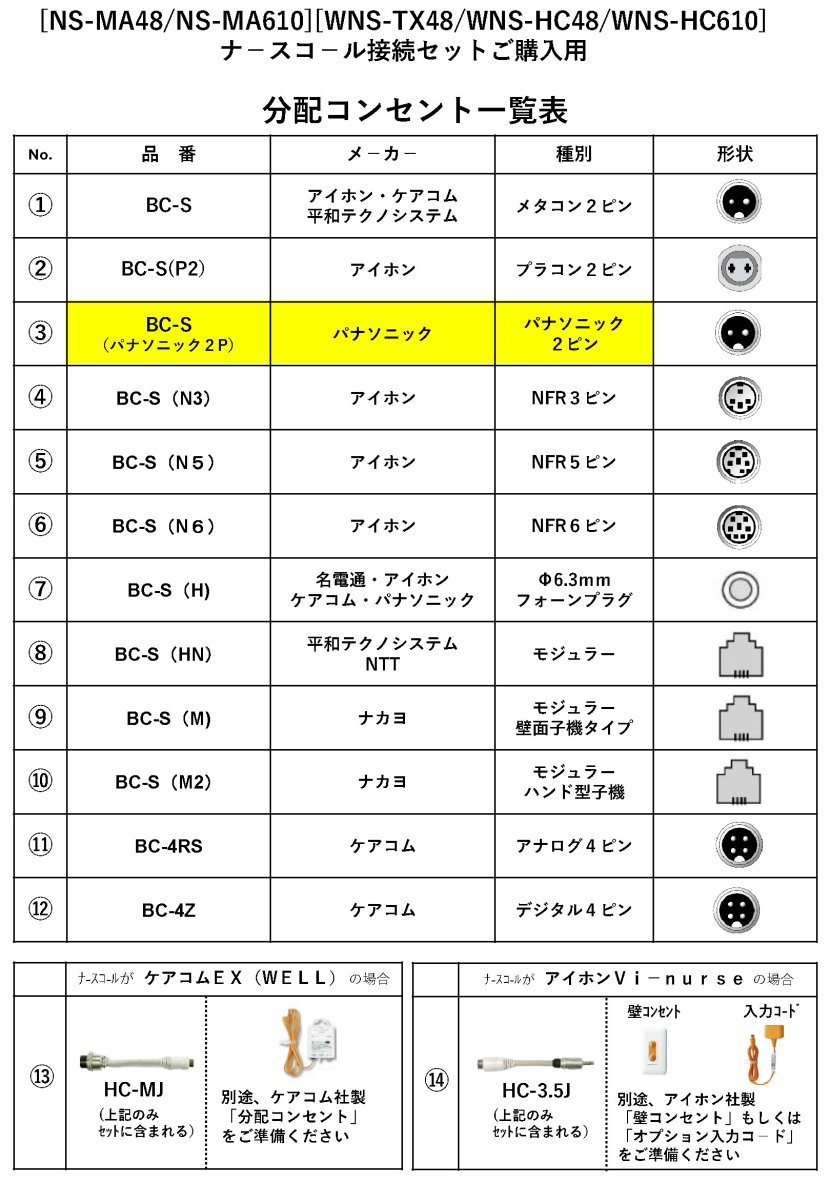

  • プラグ形状： パナソニック2ピン (T2C/T2)
  • 電源： 送信機：単4形アルカリ電池×2 / 受信機：ACアダプタ(分配コンセント経由)

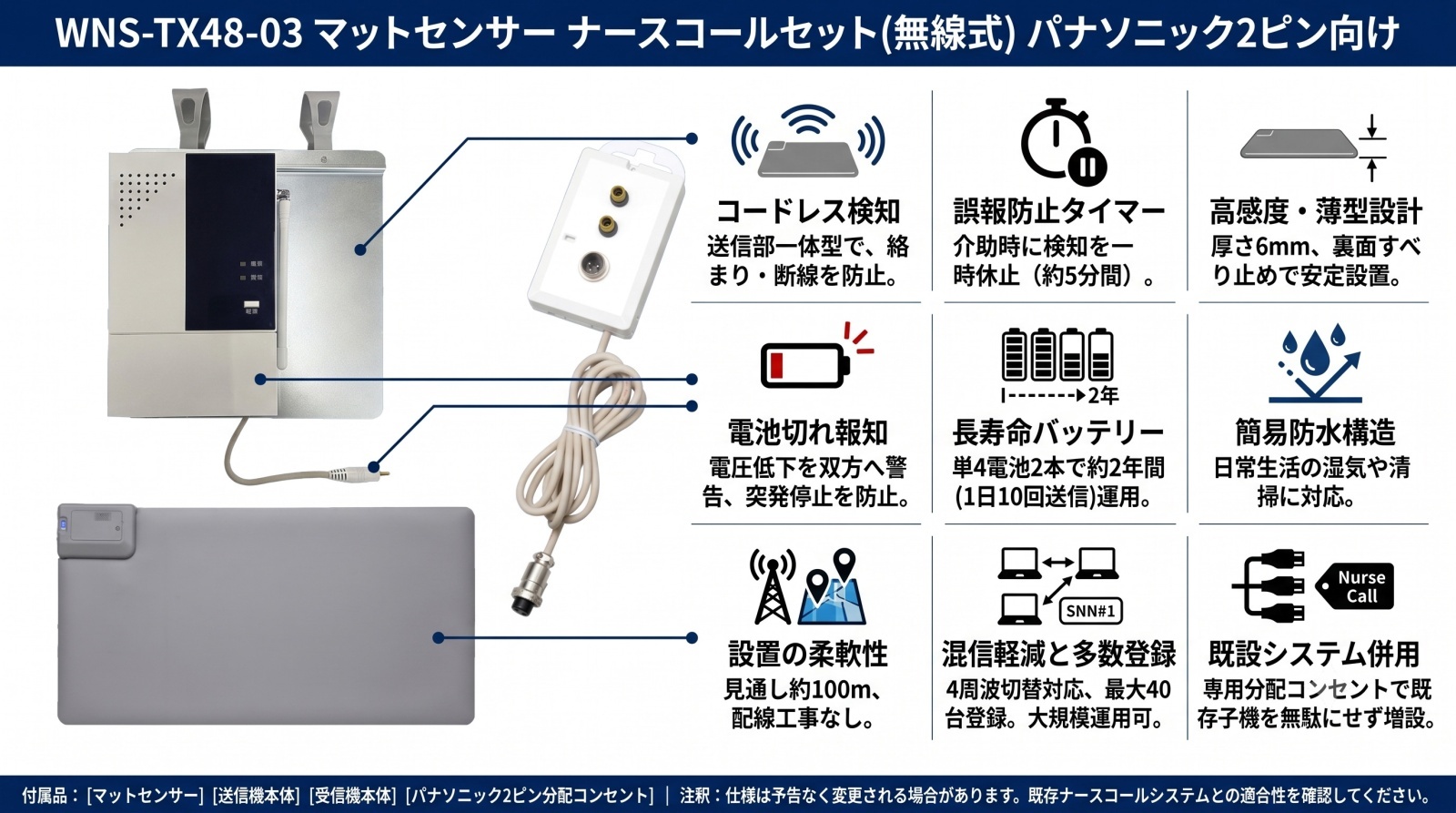

WNS-TX48-03 マットセンサー ナースコールセット 外観画像

資料ダウンロード

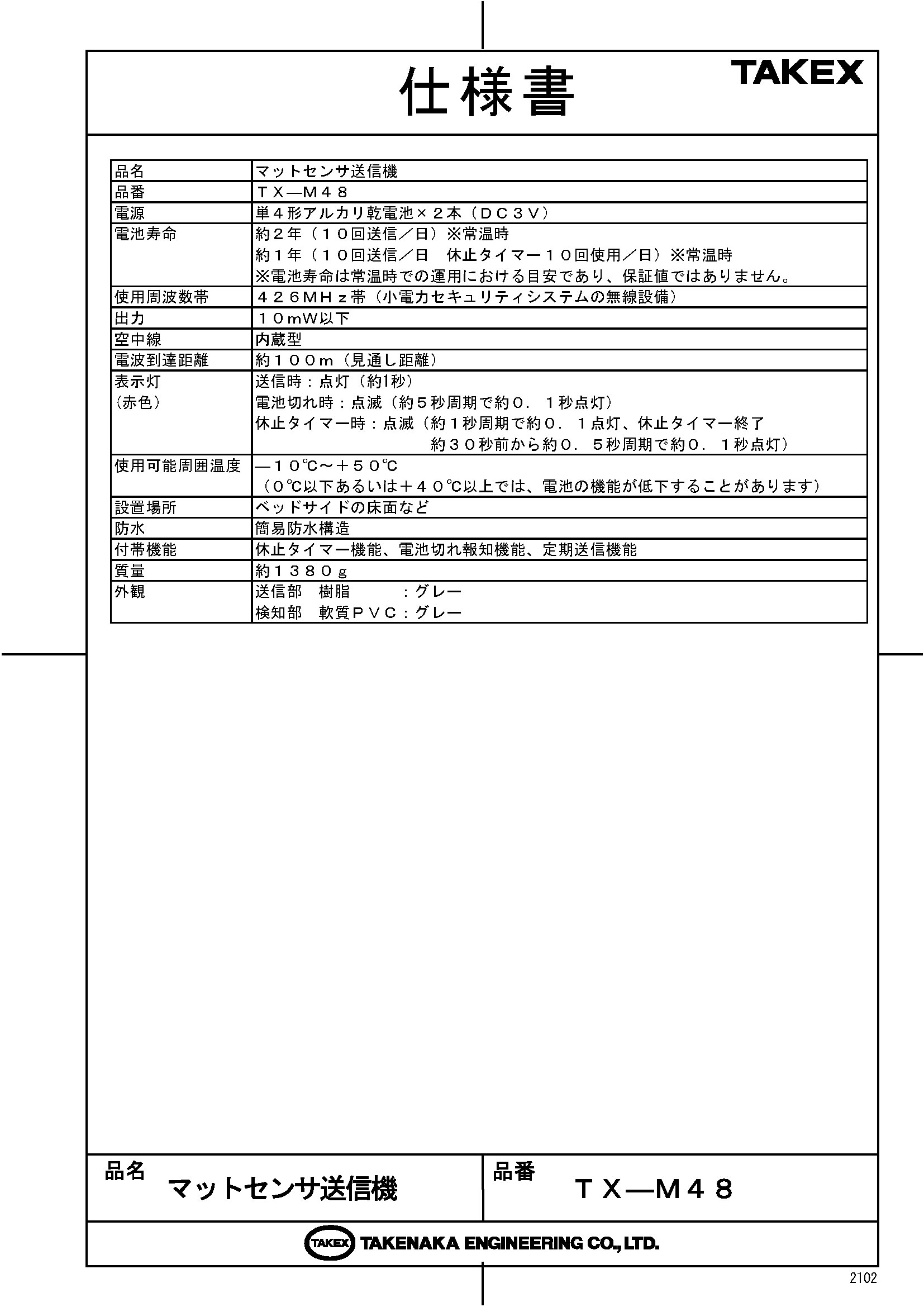

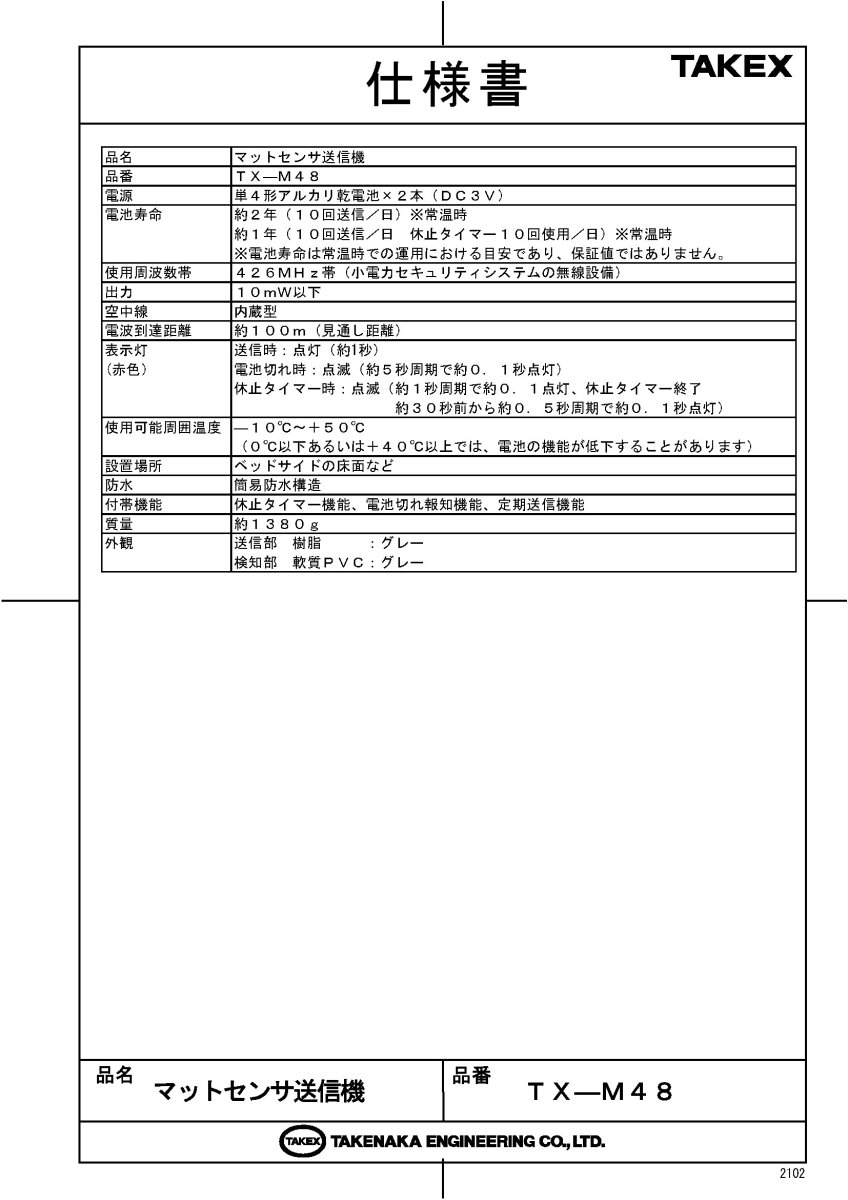

仕様書（PDF）

この製品が向いている用途

  • ベッドサイドからの離床検知
  • 居室出入り口の徘徊・通過検知
  • コードのつまづきが心配なリハビリ室
  • 配線工事が困難な既存病棟・施設
  • 断線による修理コストを削減したい現場

導入前に確認したいポイント

  • 既設ナースコールが「パナソニック2P」か
  • ナースコール子機(握りボタン)の型番確認
  • 設置予定場所からナースコール端子の距離
  • 電波遮蔽物(金属製パーテーション等)の有無
  • 電池交換の定期運用フローの策定

特長

マットセンサーと受信機間を完全無線化

送信部が一体型となったマットセンサーを採用。ナースコール分配器までをワイヤレス化することで、床を這うコードがなくなります。これにより、歩行時のつまづき転倒リスクを大幅に軽減し、車椅子移動時のコード断線トラブルも防止します。

見通し100mの安定した長距離通信

小電力型のワイヤレス技術により、見通し約100mの電波到達距離を実現。広い病室や多床室でも、設置場所を気にすることなく安定した運用が可能です。

誤操作や清掃に配慮した休止タイマー機能

約5分間の「休止タイマー」を搭載。シーツ交換や清掃時、一時的に検知を止めたい場合にボタン一つで休止状態にでき、運用の手間を軽減します。

4周波切替による混信の低減

同一施設内で複数のワイヤレスセンサーを導入する場合でも、4つの周波数を切り替えて使用することが可能です。電波の混信を抑制し、信頼性の高い報知システムを構築できます。

電池切れ報知機能で運用をサポート

電池残量が少なくなった際、送信機と受信機の両方でお知らせします。「いざという時に反応しない」という事態を防ぎ、安全な管理体制を維持します。

厚さ6mmの高感度薄型マット設計

わずか6mmの薄型設計で、つまずきにくく、床に馴染む構造です。裏面には滑り止め加工を施しており、ずり上がりや位置ずれを最小限に抑えます。簡易防水構造のため、日常的なお手入れも可能です。

フック付き受信機による簡単設置

受信機にはフックが標準装備されており、ベッド柵やヘッドボードに掛けるだけで設置が完了。分配コンセントと一体化させることで、ベッド周りの配線をすっきりと整理できます。

最大40台の送信機を個別登録可能

一つの受信機に対して最大40台までの送信機を登録可能。マットセンサー以外にも、竹中エンジニアリング製の様々なワイヤレスセンサーをナースコールシステムに統合できます。

選定時に評価したい強み

  • 安全性： 配線レスによる転倒防止と断線トラブルの解消
  • 施工性： 工事不要で、既設ナースコールに差し込むだけの即日導入
  • 信頼性： 電池切れ報知と4周波切替による安定した動作環境
  • 汎用性： 既設のナースコールボタンを活かしたまま増設が可能

施工・設置ガイド

本製品は専門的な配線工事を必要とせず、以下の手順で簡単に導入いただけます。

接続手順 作業内容・注意点
1. 壁面への接続 分配コンセントの2ピンプラグを、病室壁面のナースコールソケットに差し込みます。
2. 子機の接続 分配コンセントの中央レセプタクルに、既存の握りボタン(子機)を接続します。
3. 受信機の固定 フックを使用してベッド柵やヘッドボードに掛けます。裏面の磁石での固定も可能です。
4. 動作テスト マットを踏み、ナースステーションで正しく呼び出しが行われるか確認してください。

製品仕様

マットセンサー送信機 (TX-M48)

項目 内容
検知方式 加重検知（圧力感応式）
検知部サイズ 400mm × 800mm
厚み 約6mm
電源 単4形アルカリ電池 (LR03) × 2本
電池寿命 約2年 (1日10回送信として)
防水構造 簡易防水構造
機能 休止タイマー(5分)、電池切れ報知

フック付受信機 (HCR-200F) / 分配コンセント

項目 内容
電波到達距離 見通し約100m
登録可能台数 最大40台
周波数設定 4周波切替対応
分配コンセント寸法 幅 64mm × 高さ 123mm × 奥行 25.5mm（突起部除く）
リード線長さ 1.5m
対応プラグ形状 パナソニック2ピン (T2C/T2)
質量 約140g
使用可能温度 -10℃ 〜 +50℃ (屋内専用)

FAQ

Q：今使っているナースコールのボタン（子機）はそのまま使えますか？ A：はい、可能です。分配コンセントにある子機用ジャックに差し込むことで、既存のボタンも引き続きご使用いただけます。
Q：電池が切れた場合、どのようにお知らせされますか？ A：電池残量が少なくなると、送信機および受信機の両方のLED表示や報知によってお知らせします。
Q：マットの上で跳ねたりしても壊れませんか？ A：高強度糸入り素材を使用していますが、過度な衝撃は故障の原因となります。通常の踏み動作には十分な耐久性を持っています。
Q：ナースステーション側で「ボタン」と「センサー」の区別はつきますか？ A：一般的な分配コンセント経由の接続では、システム側は同一の呼び出しとして扱われます。区別が必要な場合は別途システム側の改修や専用の無線受信機をご検討ください。
Q：休止タイマーの「5分」は変更できますか？ A：標準仕様では約5分間の固定となっています。
Q：電波が届くか不安なのですが。 A：見通し100mが目安ですが、RC造の壁や金属扉がある場合は距離が短くなります。その場合は中継機（別売）の設置を推奨いたします。
Q：複数の病室で同時に使っても混信しませんか？ A：4周波切替機能を搭載しているため、周波数を分散させることで混信のリスクを最小限に抑えられます。
Q：マットが汚れた場合、水洗いできますか？ A：簡易防水構造ですが、完全防水ではありません。水洗いは避け、固く絞った布等で拭き取ってください。
Q：設置に工事担任者などの資格は必要ですか？ A：不要です。コンセントプラグの抜き差しだけで設置可能なため、施設スタッフ様ご自身で設置いただけます。
Q：パナソニック2ピン以外のナースコールには使えませんか？ A：本モデルはパナソニック2P専用です。ケアコム用やアイホン用など、他メーカー・他形状に対応したプラグ仕様のセットも別途ご用意しております。
