NS-MA610-03 マットセンサー ナースコールセット(有線式) パナソニック2ピン向け TAKEX 竹中エンジニアリング [NS-MA610-03]

NS-MA610-03 マットセンサー ナースコールセット(有線式) パナソニック2ピン向け TAKEX 竹中エンジニアリング [NS-MA610-03]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 離床・徘徊センサー ナースコール連動 パナソニック2ピン対応

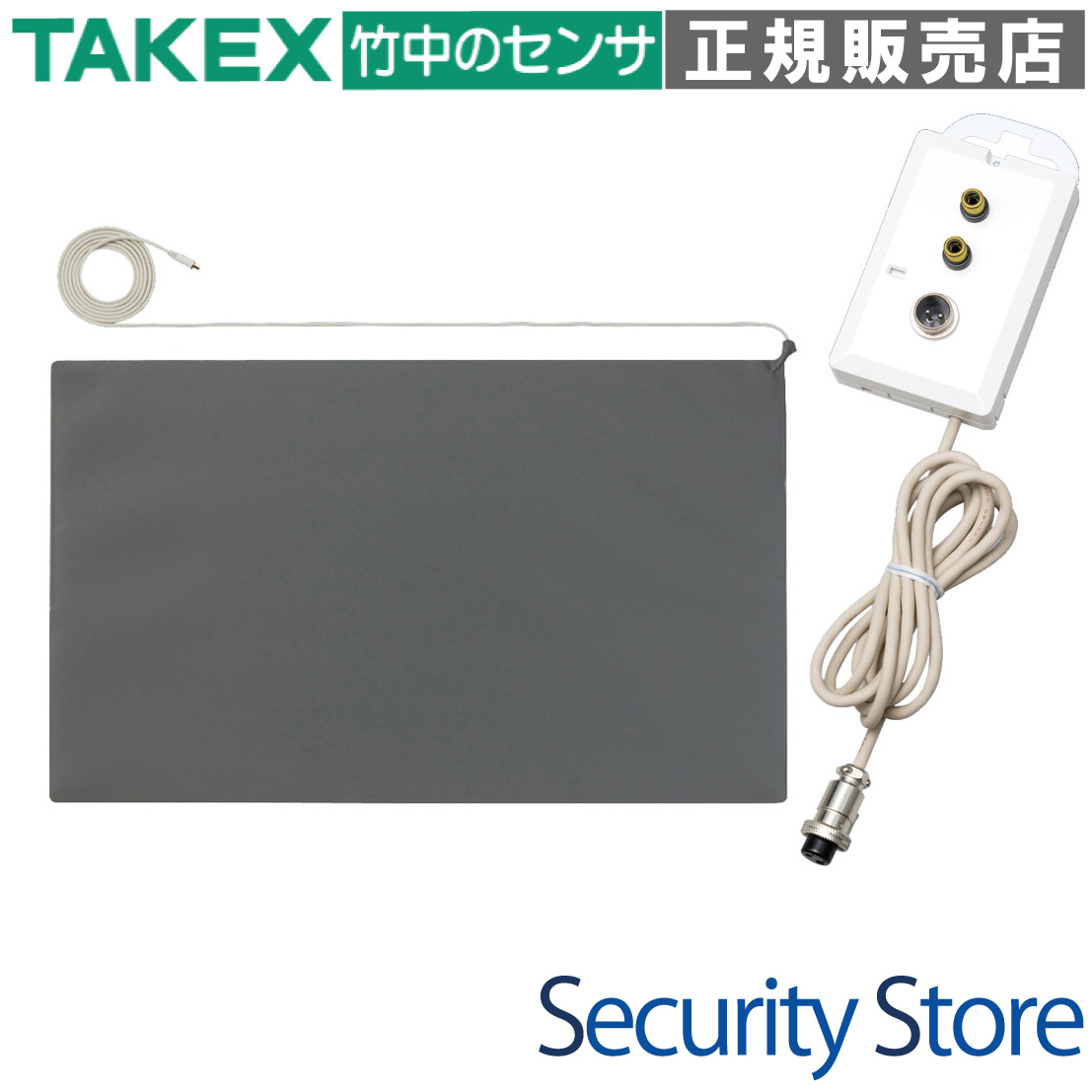

NS-MA610-03 マットセンサー ナースコールセット(有線式) パナソニック2ピン向け

病院や介護施設のナースコールシステムに接続し、対象者がベッドから降りた際の荷重を検知して報知する、高耐久仕様の有線式マットセンサーセットです。パナソニック製の2ピンプラグを採用したナースコール子機に対応しており、既存の握りボタンと併用して導入いただけます。

  • 型番： NS-MA610-03（MA-610 + 分配コンセントセット）
  • 製品名： マットセンサー ナースコールセット(有線式)
  • 対応規格： パナソニック2P（T2C/T2）
  • 主な用途： 離床検知、徘徊対策、転倒リスクの早期発見
  • センサー方式： 面状接点による荷重検知方式（物理スイッチ）
  • セット内容： マットセンサー（MA-610）、分配コンセント（BC-Sシリーズ同等品）

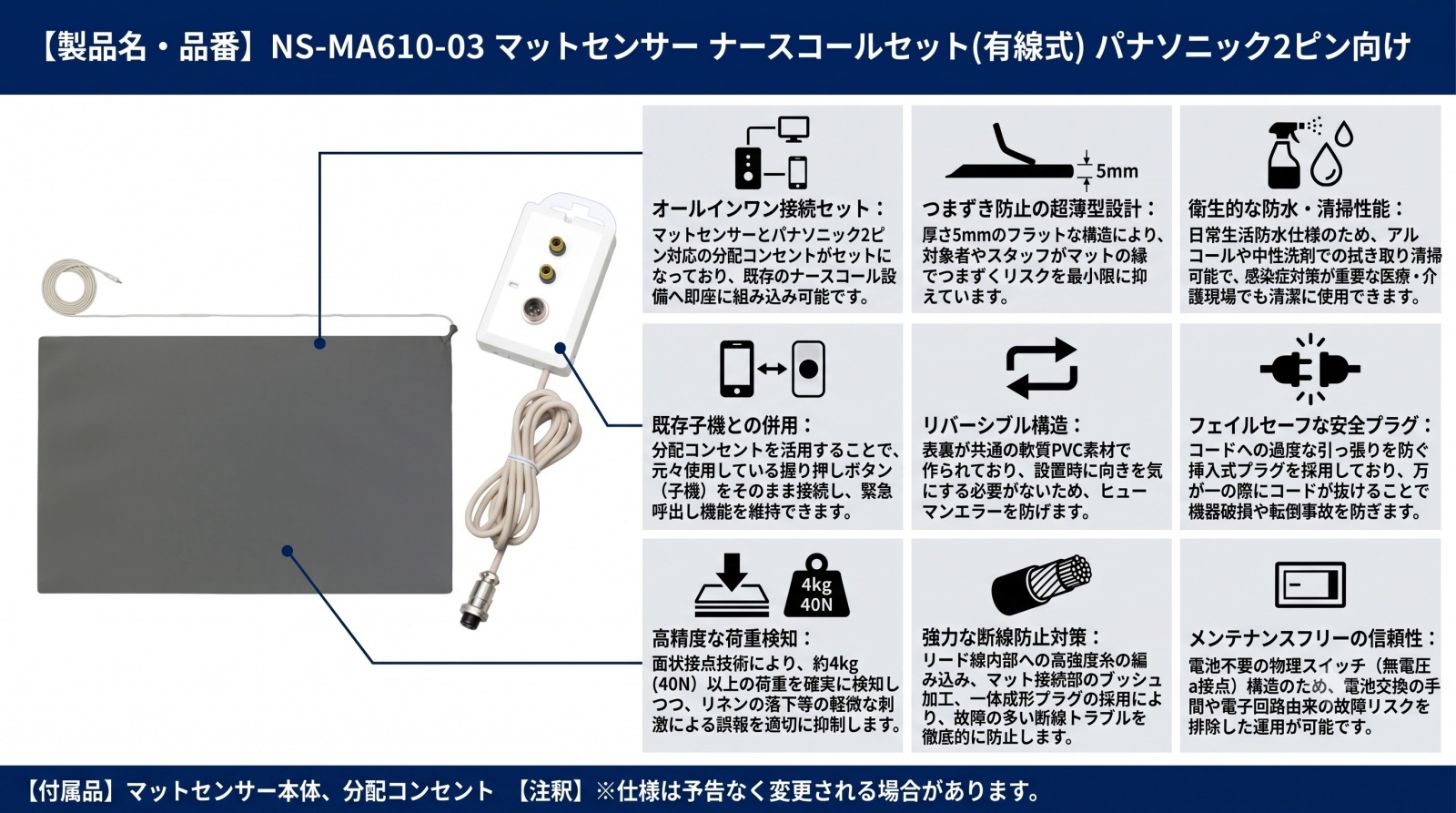

NS-MA610-03 マットセンサーセットの外観画像

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 病院・介護施設での夜間の離床監視
  • 車椅子から立ち上がろうとする際の検知
  • 認知症等による無断外出・徘徊の早期発見
  • ベッドサイドでの転倒・転落時の緊急報知

導入前に確認したいポイント

  • 壁面コンセントが「パナソニック2P」形状であるか
  • 現在使用中の握りボタンのプラグ形状との適合性
  • マットの設置スペース（600×1000mm）の確保
  • 配線が移動や歩行の妨げにならないか

特長

病院・介護現場に即導入可能なオールインワンセット

高機能なマットセンサー「MA-610」と、ナースコール接続用の「分配コンセント」がセットになっています。購入後、複雑な設定なしですぐに既存のナースコールシステムへ組み込むことが可能です。

確実な検知を実現する面状接点テクノロジー

内部に配置された面状の電極により、約4kg（40N）の荷重がかかることで確実に接点が出力されます。人間の足の踏み込みには即座に反応しつつ、枕やリネン類の落下などの軽微な刺激による誤報を抑制するようチューニングされています。

超薄型5mm設計とリバーシブル構造

マットの厚みはわずか5mmに抑えられており、対象者やスタッフのつまずき事故を最小限に防ぎます。また、表裏共通の軟質PVC素材を採用したリバーシブル設計により、設置時に表裏を気にする必要がなく、ヒューマンエラーを構造的に排除しています。

断線を徹底的に防ぐ3段構えの防護設計

過酷な現場での使用を想定し、3mのリード線内部には「高強度糸」を編み込んで抗張力を高めています。さらに、マットとの接合部には「ブッシュ加工」、端子部には「一体成形プラグ」を採用し、医療現場で最も多い故障原因であるケーブル断線を防ぎます。

衛生管理を支える日常生活防水構造

感染症対策として、アルコールや中性洗剤を用いた清掃が可能です。センサー本体部は日常生活防水構造となっており、常に清潔な状態を維持できます。※プラグ部は防水ではありません。

3入力1出力の分配コンセントによる高い拡張性

付属の分配コンセントにより、既存のナースコール握りボタンを活かしたまま、マットセンサーを追加接続できます。患者が自らボタンを押した場合と、センサーが反応した場合の両方でナースステーションへ通知を送ることが可能です。

現場の安全を守るフェイルセーフなプラグ設計

リード線のプラグは、足や車椅子を引っ掛けた際にあえて容易に抜ける挿入式を採用しています。無理な力がかかった際にケーブルが断線したり、マットが引っ張られて転倒を招いたりする事故を防ぐ意図的な設計です。

保護敷設によるさらなる耐久性の向上

鋭利な物体の接触が懸念される現場では、市販のフロアマットやラグを本製品の上に重ねて敷く「保護敷設」が可能です。センサーへの直接的なダメージを軽減しつつ、荷重検知機能は維持されます。

選定時に評価したい強み

  • 高耐久仕様： 金メッキ接点とリード線綿糸補強により、長期的な信頼性を確保
  • 安全性： 段差を抑えた5mm厚と、事故を防ぐプラグ脱落構造を採用
  • メンテナンス性： アルコール清掃が可能で、汚れが付きにくいグレーカラー
  • 実績ある方式： 物理スイッチ構造のため、電池切れや複雑な故障リスクが低い

施工・設置ガイド

本製品は工事不要で導入可能です。以下のガイドに従って設置してください。

確認項目 設置・運用上の注意点
設置位置 ベッドサイドの足が着く位置、または出口付近に「平面状態」で敷設してください。
禁止事項 絶対に折り曲げたり、丸めたりしないでください。内部接点の破損に直結します。
荷重制限 キャスター付きベッド、車椅子、尖った靴等で踏むと内部電極を破壊する恐れがあります。
配線接続 分配コンセントには、必ず既設の「握り押しボタン」を併せて接続してください。

製品仕様

項目 内容
品名 マットセンサー（標準サイズ）
型番 MA-610（セット型番：NS-MA610-03）
サイズ H 600 × W 1,000 × D 5 mm
有効検知部 H 545 × W 955 mm
質量 約 3.2 kg（マット本体）
材質 軟質PVC（表裏面共通：グレー色）
出力方式 無電圧a接点（受圧連動）
接点容量 30V / 100mA
感圧しきい値 40N / 40φ（直径4cmの面積に約4kgの荷重）
ケーブル仕様 3m クリーム色、高強度糸組み込み、ピンプラグ付
防水性能 日常生活防水型（※ピンプラグ部を除く）
使用周囲温度 -10℃ 〜 +50℃
分配コンセント仕様 リード線1.5m、磁石/フック付、パナソニック2P対応
推奨交換目安 導入より 5年（安全運用のためのライフサイクル目安）

FAQ

Q：どのくらいの体重の人から反応しますか？ A：直径4cmの面積に約4kg以上の荷重がかかると反応します。大人の足で踏み込んだ場合はほぼ確実に検知されますが、非常に軽い物の落下では誤作動しにくい設計になっています。
Q：マットを二つ折りにして保管してもいいですか？ A：いいえ、絶対に折り曲げないでください。内部の面状接点が物理的に折れ曲がると、常にアラームが鳴り続ける（ショート）か、反応しなくなる（断線）原因となります。保管時は平らに置くか、製品箱に入れて平置きしてください。
Q：アルコール消毒はできますか？ A：はい、可能です。センサーマット表面は軟質PVC素材の日常生活防水構造ですので、アルコールや中性洗剤で清掃いただけます。ただし、接続部のピンプラグは防水ではないため、濡らさないようご注意ください。
Q：車椅子でマットの上を通っても大丈夫ですか？ A：極端な点荷重（車椅子の車輪、ベッドのキャスター等）が繰り返し加わると内部電極を破壊する恐れがあります。頻繁に車両が通過する場所への設置は避けるか、通過時は一時的にマットを移動させることを推奨します。
Q：マット自体に電池や電源コンセントは必要ですか？ A：不要です。本製品は物理的にスイッチが入る「無電圧接点方式」ですので、マット単体で電源を消費することはありません。
Q：検知した時にマットのランプは光りますか？ A：本製品（マット本体）にはLED等のインジケーターは搭載されていません。動作確認は、接続先のナースコール側の反応でご確認ください。
Q：ナースステーションで、ボタンとセンサーのどちらが呼ばれたか区別できますか？ A：一般的な分配コンセントを使用した接続では、どちらが作動しても同じナースコール呼び出しとして通知されるため、音や表示で区別することはできません。
Q：ナースコール親機で「脱落断線アラーム」が鳴り止まないのですが？ A：分配コンセントのレセプタクルに、既設の「握り押しボタン（ハンド子機）」が接続されているか確認してください。多くのナースコールシステムでは、末端に機器が繋がっていないと異常として検知されます。
Q：センサーの上にラグやカーペットを敷いても検知しますか？ A：はい、可能です。センサーへの直接的な物理ダメージを軽減するための「保護敷設」として認められています。市販のフロアマット等を重ねても、人の荷重であれば十分に検知可能です。
Q：耐用年数はどのくらいですか？ A：メーカー規定により、安全運用のための交換目安として「導入後 5年」が推奨されています。物理的な踏み込みによる劣化を伴うため、定期的な動作確認をお願いします。
