WNS-200F-03 フック付受信機　ナ- スコ- ル接続セット パナソニック2ピン向け TAKEX 竹中エンジニアリング [WNS-200F-03]

WNS-200F-03 フック付受信機　ナ- スコ- ル接続セット パナソニック2ピン向け TAKEX 竹中エンジニアリング [WNS-200F-03]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング ナースコール接続 ワイヤレス受信機 パナソニック2P対応 介護・報知機器

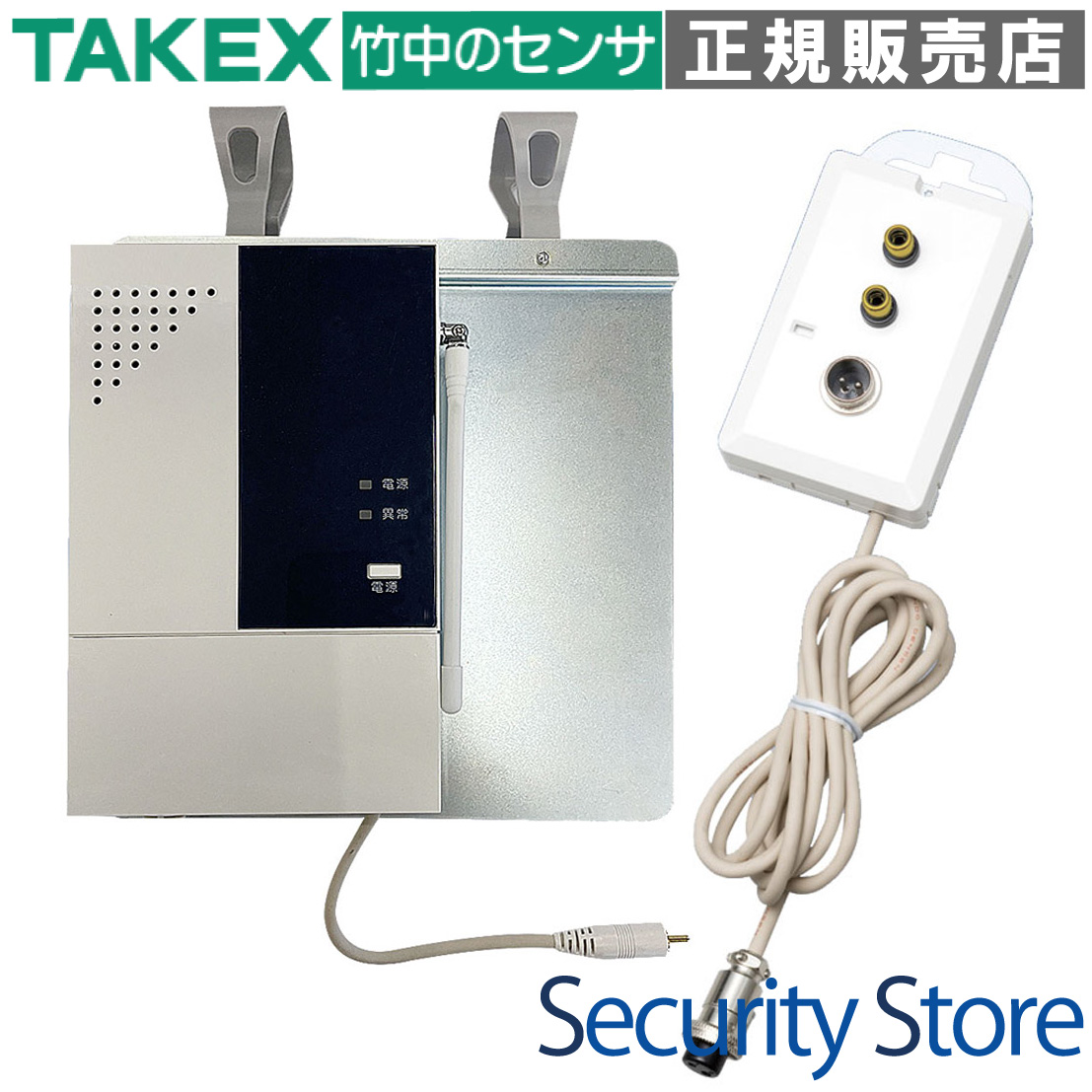

WNS-200F-03 フック付受信機　ナ－スコ－ル接続セット パナソニック2ピン向け

「フック付受信機」と「分配コンセント」がセットになった、ナースコールシステム統合用ソリューションです。ワイヤレス送信機を既存のナースコールに簡単に組み込むことができ、配線トラブルのない安全な環境構築を実現します。

  • 型番： WNS-200F-03
  • 対応プラグ形状： パナソニック2ピン（T2C/T2相当）
  • 最大登録台数： 送信機 最大40台
  • 通信距離： 見通し約100m
  • 主な用途： 離床検知、徘徊報知、緊急呼び出しのワイヤレス化
  • 特徴： 工事不要の簡単設置、4周波切替対応

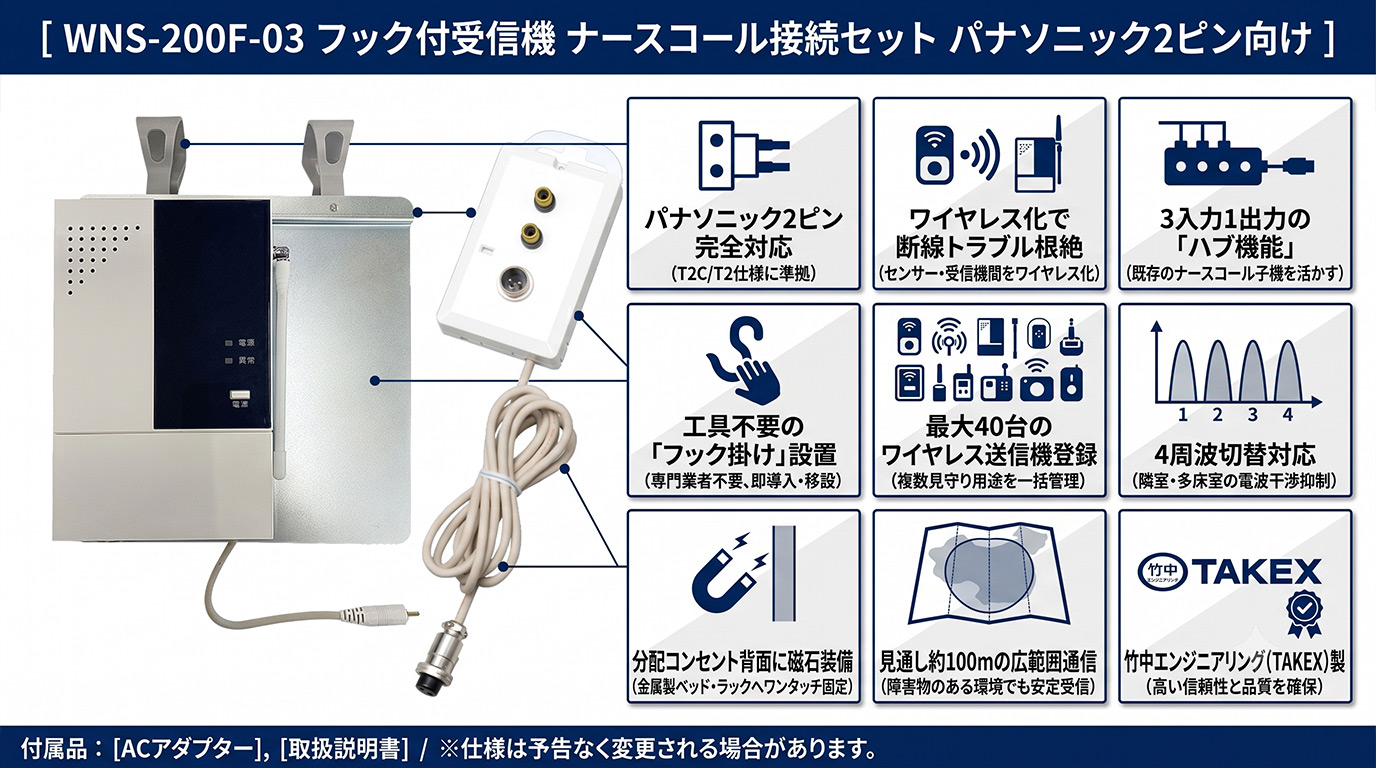

WNS-200F-03 フック付受信機 セット画像

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • マットセンサー等の有線トラブル解消
  • 既存ナースコールへの無線センサー追加
  • ベッド周りの配線スッキリ化
  • 多床室での混信を避けたい現場

導入前に確認したいポイント

  • ナースコールコンセントが2ピン形状か
  • 使用する送信機がTAKEX製ワイヤレスか
  • 設置場所付近にAC100V電源があるか
  • 呼び出しの区別（センサー/手動）が必要か

特長

センサーから分配器までを完全無線化

マットセンサーなどのセンサー類を無線化することで、踏みつけや引っ掛けによる断線故障を大幅に軽減します。ベッド周辺の配線がなくなるため、清掃やシーツ交換もスムーズに行え、現場の負担を減らします。

既存のナースコール機能を損なわない「ハブ機能」

セットに含まれる分配コンセントは3入力1出力のハブ機能を備えています。壁面のナースコールソケットと子機（握りボタン）の間に割り込ませることで、既存の呼び出しボタンを活かしたまま、ワイヤレスセンサーを最大2系統追加できます。

ベッド柵に掛けるだけの簡単設置

受信機本体には便利なフックが装備されており、ベッド柵やヘッドボードに掛けるだけで設置が完了します。特別な取付工事は不要で、患者様の入れ替え時やベッドの移動にも柔軟に対応可能です。

4周波切替対応で混信を強力に抑制

小電力無線でも安心の4周波切替機能を搭載。隣接する病室や多床室で多くの送信機を使用する場合でも、周波数を分けることで電波の混信を軽減し、安定した報知動作を維持します。

最大40台の豊富な登録キャパシティ

1台の受信機に対して、最大40台までのワイヤレス送信機を登録可能です。離床マットセンサーだけでなく、トイレの緊急呼出ボタンや徘徊検知センサーなど、複数の用途を一括でナースコールへ取り込めます。

現場状況に合わせた柔軟な取付方法

分配コンセント部には裏面に磁石が備わっているため、金属製ベッドやスチールラック等にワンタッチで固定可能です。吊り下げ設置用のフックも備えており、設置場所を選びません。

見通し約100mの広範囲通信

小電力セキュリティ電波を採用しており、見通し距離で約100mの通信が可能です。大規模な病室や、多少の障害物がある環境でも確実な受信をサポートします。

選定時に評価したい強み

  • 断線リスク排除： 有線センサー特有の故障原因であるケーブルトラブルを根絶できます。
  • システム親和性： パナソニック2ピン仕様のナースコールに特化しており、適合性が高い。
  • 施工性： 工事不要で、現場スタッフだけで即座に導入・運用開始が可能です。
  • 信頼のTAKEX品質： セキュリティ機器で定評のある竹中エンジニアリング製の高い信頼性。

施工・設置ガイド

設置は以下の3ステップで完了します。専門業者による工事は原則不要です。

  1. 分配コンセントのリード線を壁面のナースコールソケットに差し込む。
  2. 分配コンセントのレセプタクルに、既存のナースコール子機を差し込む。
  3. フック付受信機をベッド柵等に掛け、ACアダプター（別売/同梱確認）をコンセントに繋ぐ。

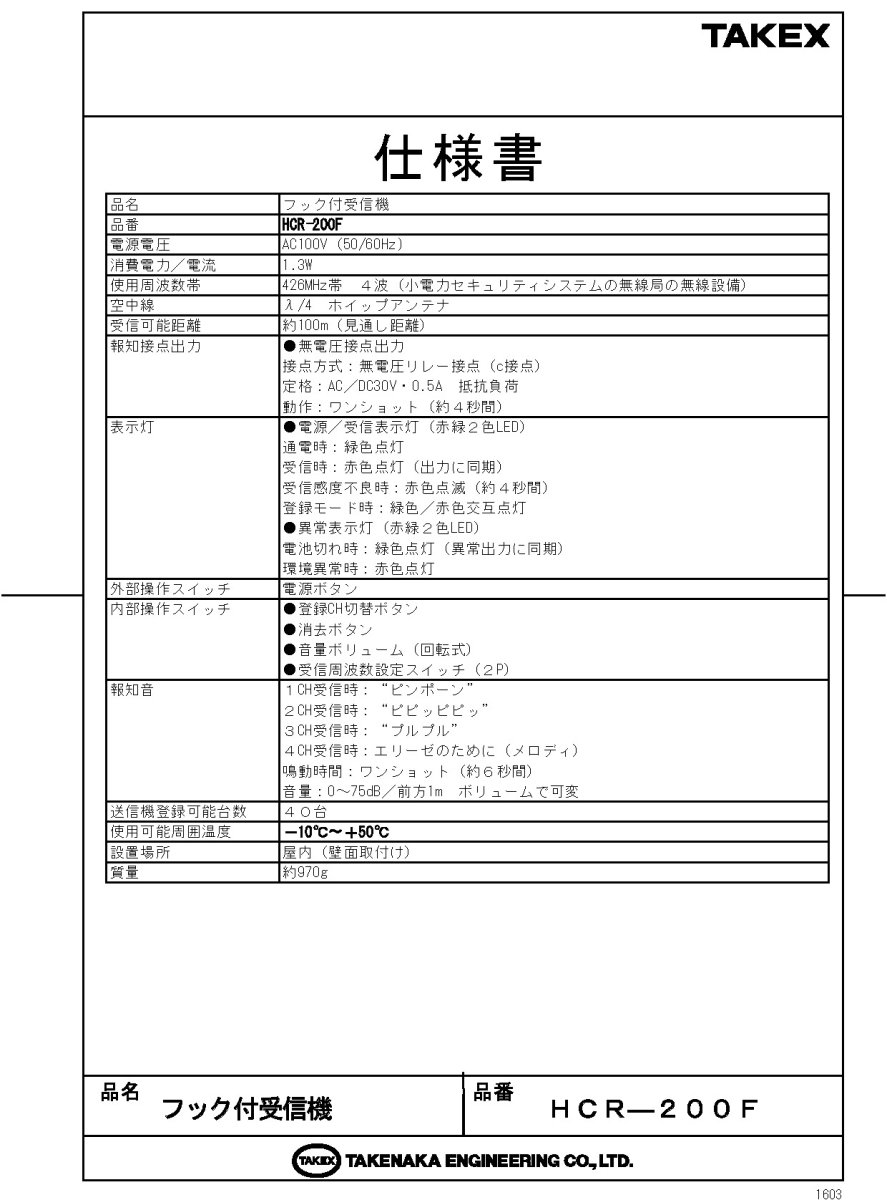

製品仕様

フック付受信機（WNS-200F）

項目 内容
型番 WNS-200F
電波到達距離 約100m（見通し距離）
送信機登録台数 最大40台
周波数 4周波切替対応（小電力無線）
設置方法 フック掛け式

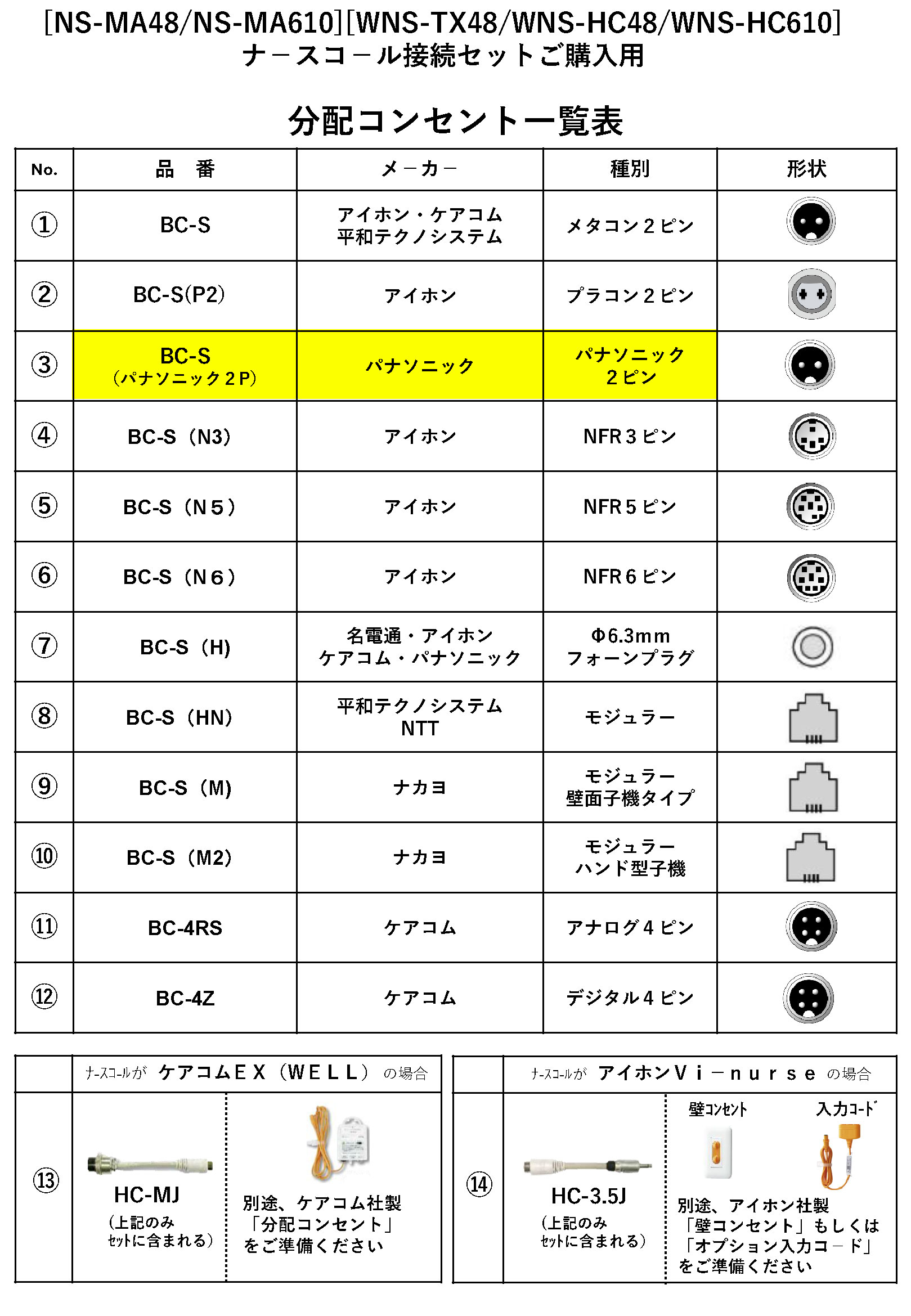

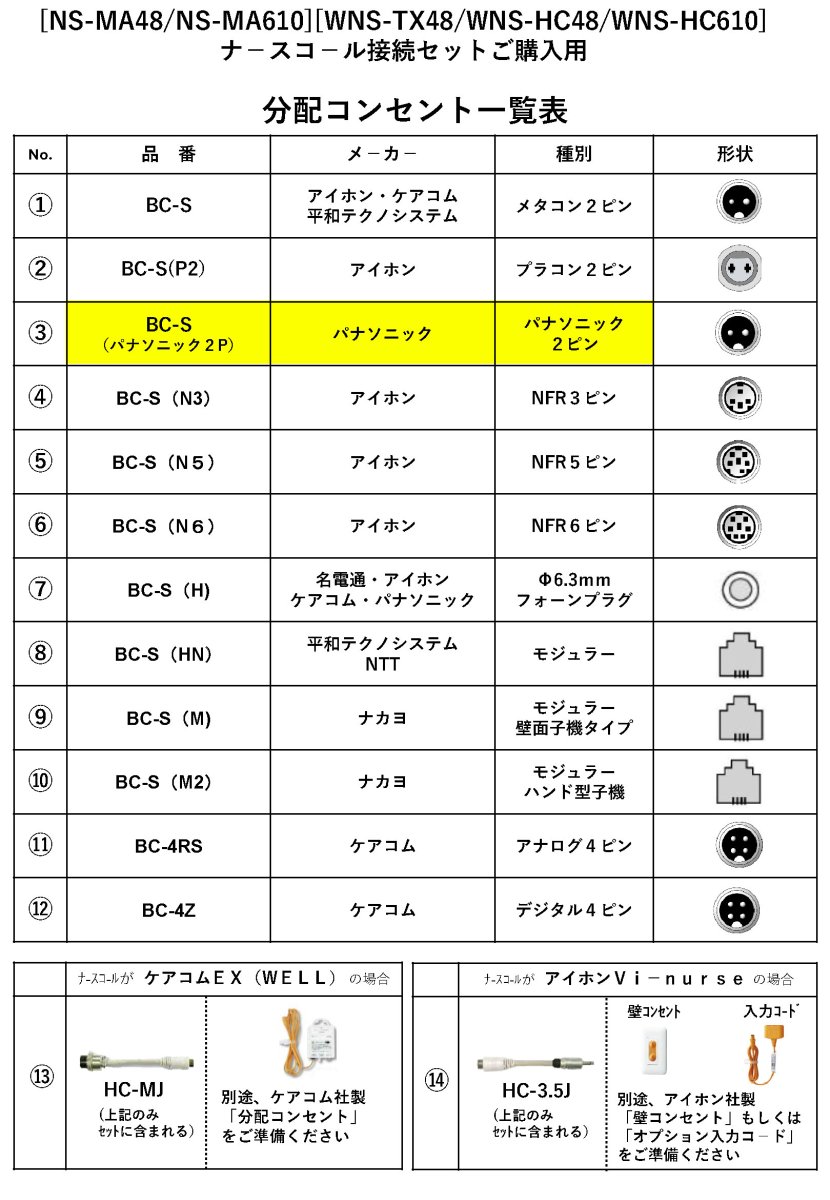

分配コンセント（BC-S 共通仕様）

項目 内容
対応プラグ形状 パナソニック2P（T2C/T2）
外形寸法 幅 64mm × 高さ 123mm × 奥行 25.5mm（突起部除く）
ケーブル長 1.5m
質量 約140g
入出力端子 センサージャック×2、ナースコール子機用×1、壁面プラグ×1
使用周囲温度 -10℃ 〜 +50℃
外観材質 樹脂製（白色）
固定方法 磁石、または吊り下げフック

FAQ

Q：パナソニック2ピン（T2C）以外のナースコールでも使えますか？ A：本製品はパナソニック2ピン仕様に特化したセットです。ケアコムやアイホンなど他社製の形状には適合しませんので、それぞれの端子に合った型番を選定してください。
Q：送信機は何台まで増やせますか？ A：1台の受信機に対して、最大40台までの送信機を登録して運用することが可能です。
Q：センサーが反応した際、ナースステーションではどのように表示されますか？ A：一般的には、通常のナースコール（握りボタン）を押した際と同じ表示・通知音となります。呼び出しの種類を区別したい場合は、システム側の改修や別の受信表示器が必要になる場合があります。
Q：無線による混信の心配はありませんか？ A：本製品は4周波切替に対応しています。近くの病室と異なる周波数を設定することで、電波の混信を回避し、安定した運用が可能です。
Q：電池交換は必要ですか？ A：本受信機セットはACアダプター等による電源供給が必要ですが、登録する「送信機（マットセンサーの送信部など）」側は電池駆動となることが多いため、定期的な電池確認が必要です。
Q：通信距離はどのくらいですか？ A：見通しで約100mです。ただし、鉄筋コンクリート壁や金属板、医療機器の配置状況などの遮蔽物により、実際の距離は短くなる場合があります。
Q：磁石で固定しても電子機器に影響はありませんか？ A：分配コンセントの磁石は一般的な固定用ですが、精密な医療機器の直近や磁気カード等には近づけすぎないようご注意ください。基本的にはベッドフレーム等への固定を想定しています。
Q：設置に資格や工事は必要ですか？ A：プラグイン方式ですので、電気工事士などの資格や大掛かりな壁面工事は不要です。施設スタッフ様で簡単に取り付けていただけます。
Q：雨のかかる場所や屋外でも使えますか？ A：いいえ、屋内専用仕様です。水濡れや多湿を避けてご使用ください。
Q：送信機の登録は難しいですか？ A：受信機を登録モードにし、送信機から電波を発信させるだけの簡単な手順で登録できます。詳細は付属の説明書をご参照ください。
