WNS-HC610-03 マットセンサー ナースコールセット(無線式) パナソニック2ピン向け TAKEX 竹中エンジニアリング [WNS-HC610-03]

WNS-HC610-03 マットセンサー ナースコールセット(無線式) パナソニック2ピン向け TAKEX 竹中エンジニアリング [WNS-HC610-03]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング 離床センサー ワイヤレス ナースコール連動 介護・福祉

WNS-HC610-03 マットセンサー ナースコールセット(無線式) パナソニック2ピン向け

本製品は、高齢者や患者の離床を検知するワイドサイズのマットセンサーと、ワイヤレス送信機・受信機、分配コンセントをパッケージ化したセット商品です。配線トラブルを解消する無線式を採用し、パナソニック製2ピン仕様のナースコールシステムへスムーズに導入いただけます。

  • 型番： WNS-HC610-03

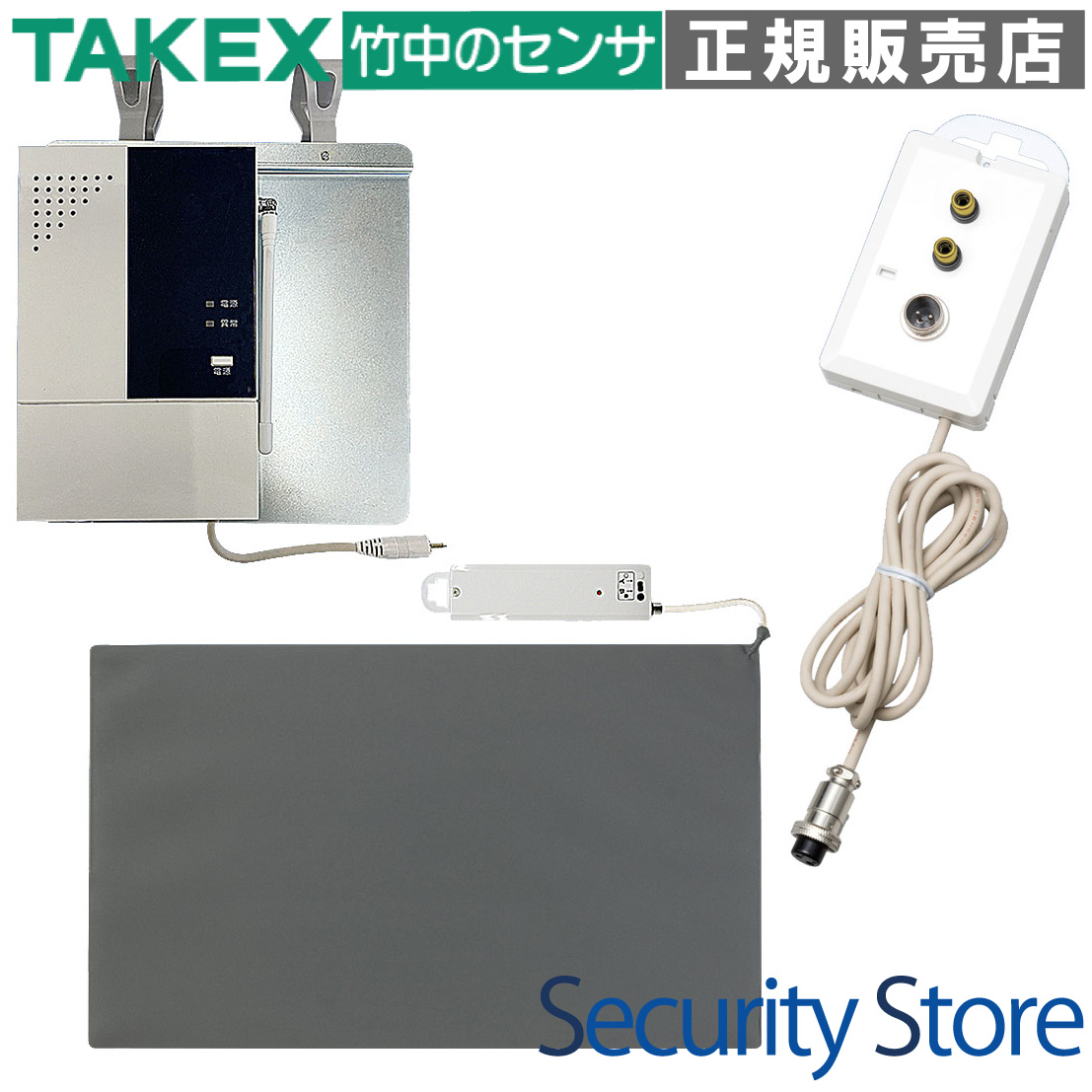

  • 製品構成： マットセンサー(MA-610) / 送信機(HC-116) / 受信機(HCR-200F) / 分配コンセント
  • 通信方式： 小電力セキュリティ電波 (見通し約100m)
  • 対応規格： パナソニック2P（T2C）仕様
  • 主な用途： 病院・介護施設での離床・徘徊・転倒防止対策
WNS-HC610-03 マットセンサー ナースコールセット(無線式)

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 夜間のベッドからの起き上がり検知
  • 認知症患者の無断外出・徘徊対策
  • 有線配線による転倒リスクを避けたい現場
  • 既設パナソニック製ナースコールの活用

導入前に確認したいポイント

  • 壁面のナースコール端子がパナソニック2Pか
  • 送信機・受信機間の距離（見通し100m以内）
  • 受信機の設置場所（ベッド柵などへの固定）
  • 登録台数（最大40台まで拡張可能）

特長

センサー〜分配器間を完全ワイヤレス化

マットセンサーからナースコール分配器までを無線化することで、床を這う配線を排除しました。これにより、スタッフや患者がコードに足を引っかける転倒事故を防ぎ、断線による機器故障のリスクも大幅に低減します。

600×1000mmのワイド検知エリア

マットセンサー「MA-610」は、ベッドサイドを広くカバーできる横幅1000mmのワイド設計。対象者がどの位置から足を下ろしても確実に踏み込めるサイズ感となっており、検知漏れを防ぎます。

高い耐久性と防水性能を兼ね備えた設計

日常生活防水仕様（IPX4相当）となっており、消毒や洗浄が可能です。また、コード線引き出し部にはブッシュ加工を施し、高強度糸を2本組み込むことで、強い引っ張りによる断線を防止する堅牢な作りを実現しています。

4周波切替対応で電波混信を抑制

受信機「HCR-200F」は4周波切替機能を搭載。多くのワイヤレス送信機を設置する大規模施設においても、電波の混信を軽減し、安定した信号受信と信頼性の高い通知を維持します。

施工不要の簡単設置設計

受信機にはフックが装備されており、ベッド柵やヘッドボードに掛けるだけで設置が完了します。送信機もフックと裏面マグネットを内蔵しているため、現場の状況に合わせて柔軟な固定が可能です。

最大40台までの柔軟な拡張性

1台の受信機に対して、最大40台までの送信機を登録可能です。マットセンサーだけでなく、同社のベッドセンサーやコーナーセンサーなど、ピンプラグ仕様の各種センサーを組み合わせて統合管理できます。

運用を支える便利な入切スイッチ

送信機「HC-116」には「入切スイッチ」を搭載。ケア時やベッドメイキング時など、一時的に検知を止めたい場合に素早く操作でき、ナースステーションへの不要な通知を防ぐことができます。

金メッキプラグ採用による高信頼接続

センサーの接続部には金メッキ仕様のピンプラグを採用。長期間の使用においても腐食に強く、接触不良による誤作動や未検知を防ぎ、安定した通報品質を維持します。

選定時に評価したい強み

  • 信頼の検知性能： 広いマット面積と確実な感圧検知で離床をキャッチ。
  • メンテナンス性： 防水・高強度設計により、過酷な介護現場でも長く使用可能。
  • 容易な導入： 工事不要。ナースコールと握りボタンの間に割り込ませるだけで稼働。
  • 無線化のメリット： 断線トラブルゼロを目指し、病室内の足元を安全に保つ。

製品仕様

マットセンサー (MA-610)

項目内容
外形寸法幅 600mm × 長さ 1000mm × 厚さ 6mm
カラーグレー
コード長3m（ピンプラグ付き）
仕様日常生活防水・金メッキプラグ・高強度糸入りリード線

フック付受信機 (HCR-200F)

項目内容
電波到達距離見通し約100m
送信機登録台数最大40台
機能4周波切替対応、フック付き、分配コンセント一体化対応

ジャック付送信機 (HC-116)

項目内容
センサー接続部ピンジャック形状（ピンプラグ仕様センサーを直接接続）
操作機能入切スイッチ付き
取付構造フック・裏面マグネット付き

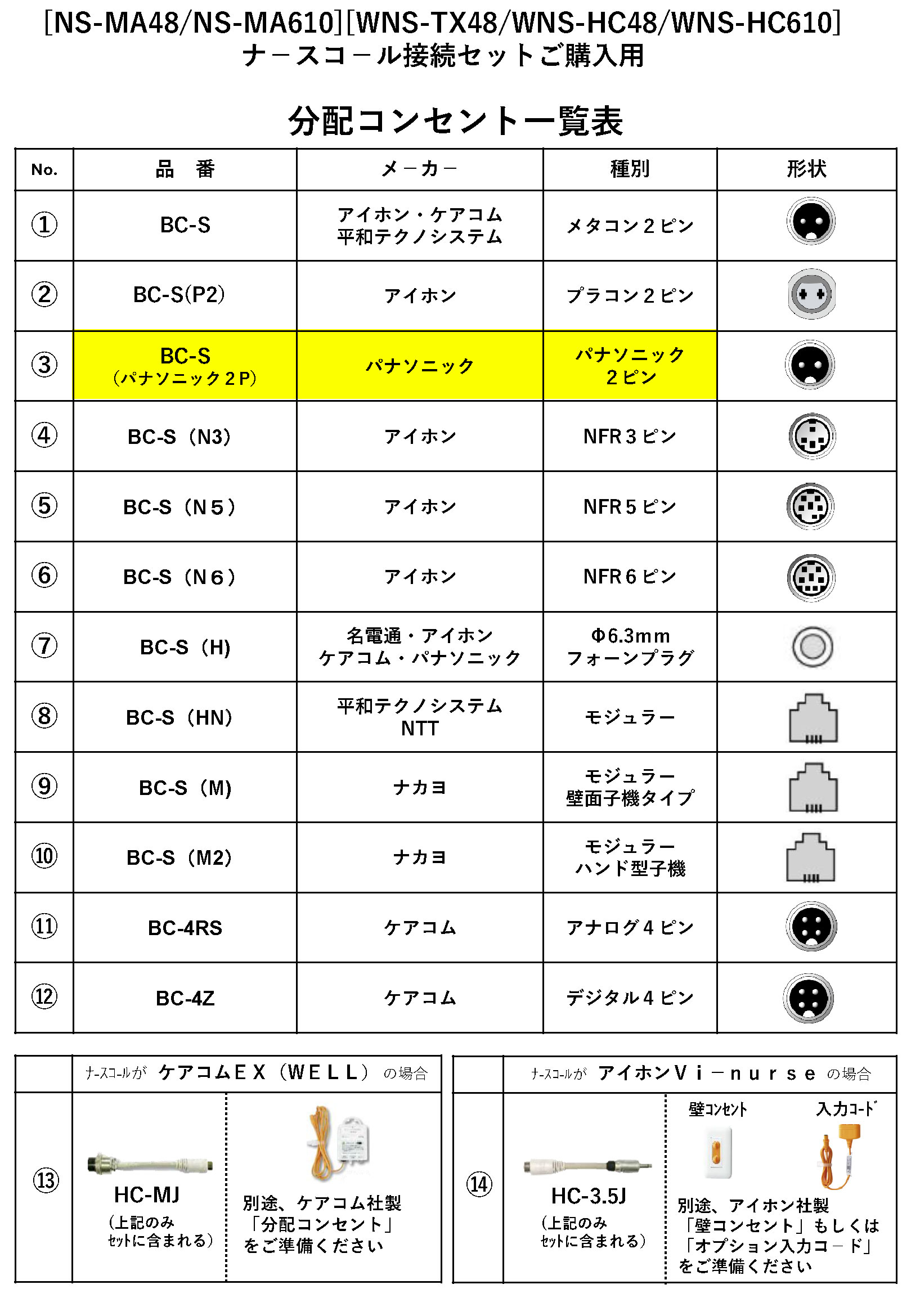

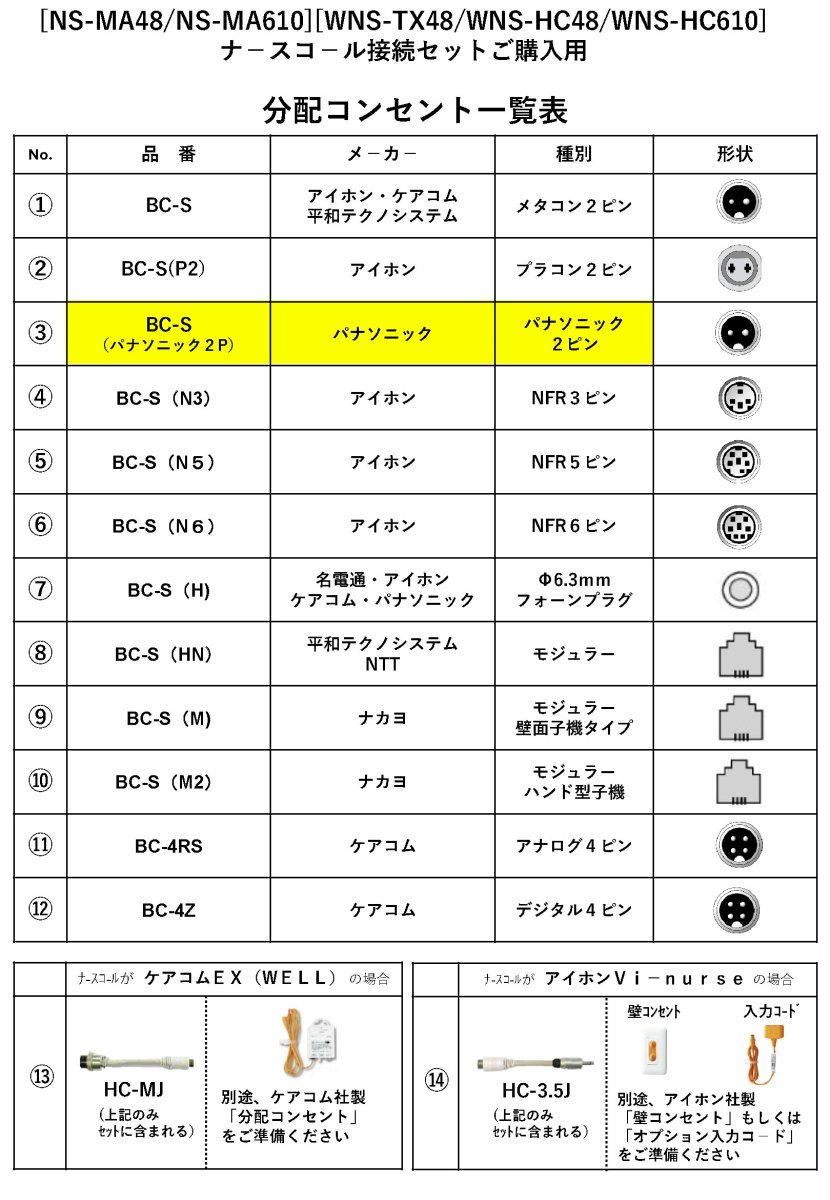

分配コンセント (BC-Sシリーズ/パナソニック2P仕様)

項目内容
外形寸法幅 64mm × 高さ 123mm × 奥行 25.5mm（突起部除く）
質量約140g
リード線長1.5m
入出力端子センサージャック×2、子機接続用レセプタクル×1、壁面プラグ×1
対応型番例JC-20, JC-21, VHR-560C, BVH-R560C 等
設置周囲温度-10℃ 〜 +50℃（屋内専用）
材質樹脂製（白色）

FAQ

Q：パナソニック2P以外のナースコールでも使えますか？ A：本製品はパナソニック2P（T2C）専用セットです。他のメーカー（ケアコム、アイホン等）をご利用の場合は、対応する別の分配コンセントセットをご選定ください。
Q：マットが汚れた場合、水洗いできますか？ A：日常生活防水仕様ですので、消毒液による拭き取りや、軽い水洗いが可能です。ただし、完全に浸水させる洗浄は避けてください。
Q：電波はどの程度の距離まで届きますか？ A：見通しで約100mです。建物構造（鉄筋コンクリート等）や壁の有無により短くなる場合がありますが、通常の病室運用であれば十分な距離をカバーします。
Q：ナースコールボタン（握りボタン）はそのまま使えますか？ A：はい。分配コンセントに元の握りボタンを接続できるポートがあるため、センサーとナースコールボタンを併用可能です。
Q：ナースステーション側でボタンとセンサーの区別はつきますか？ A：一般的な接続では、どちらが作動しても同じナースコールとして通知されます。呼び出し音や表示での区別はつきません。
Q：電池交換のタイミングはどうすればわかりますか？ A：送信機の電池残量が少なくなると、受信機の表示や報知でお知らせする機能を備えています。
Q：マットの上に乗っていないのに報知されることはありますか？ A：感圧式ですので基本的には荷重が必要です。もし誤報がある場合は、マットの下に異物がないか、またはマットが折れ曲がっていないか確認してください。
Q：最大で何台までセンサーを増やせますか？ A：受信機には最大40台まで送信機を登録可能です。複数のベッドを管理したり、別の種類のセンサーを追加したりできます。
Q：設置には電気工事が必要ですか？ A：不要です。すべての接続がプラグ式およびフック・マグネット固定ですので、届いたその日からスタッフ様の手で設置・運用いただけます。
Q：混信が心配なのですが、対策はありますか？ A：4周波切替機能を搭載しており、他機器との干渉を避けるための周波数調整が可能です。
