TAKEX（竹中エンジニアリング）離床・徘徊センサーナカヨ製ナースコール専用有線セット

NS-MA48-09 マットセンサーナースコールセット(有線式) ナカヨモジュラー壁面子機タイプ向け

病院・介護施設での離床検知に最適な、マットセンサー「MA-48」とナカヨ製ナースコール専用の分配コンセントをパッケージ化したセット商品です。

ベッドサイドに敷くだけで、患者様が立ち上がった際やベッドから降りた際の荷重を確実に検知し、ナースコールへ報知します。高耐久設計のセンサーと、既設の押しボタンを併用できる専用コンセントにより、導入したその日から現場の安全管理を強化できます。

型番： NS-MA48-09

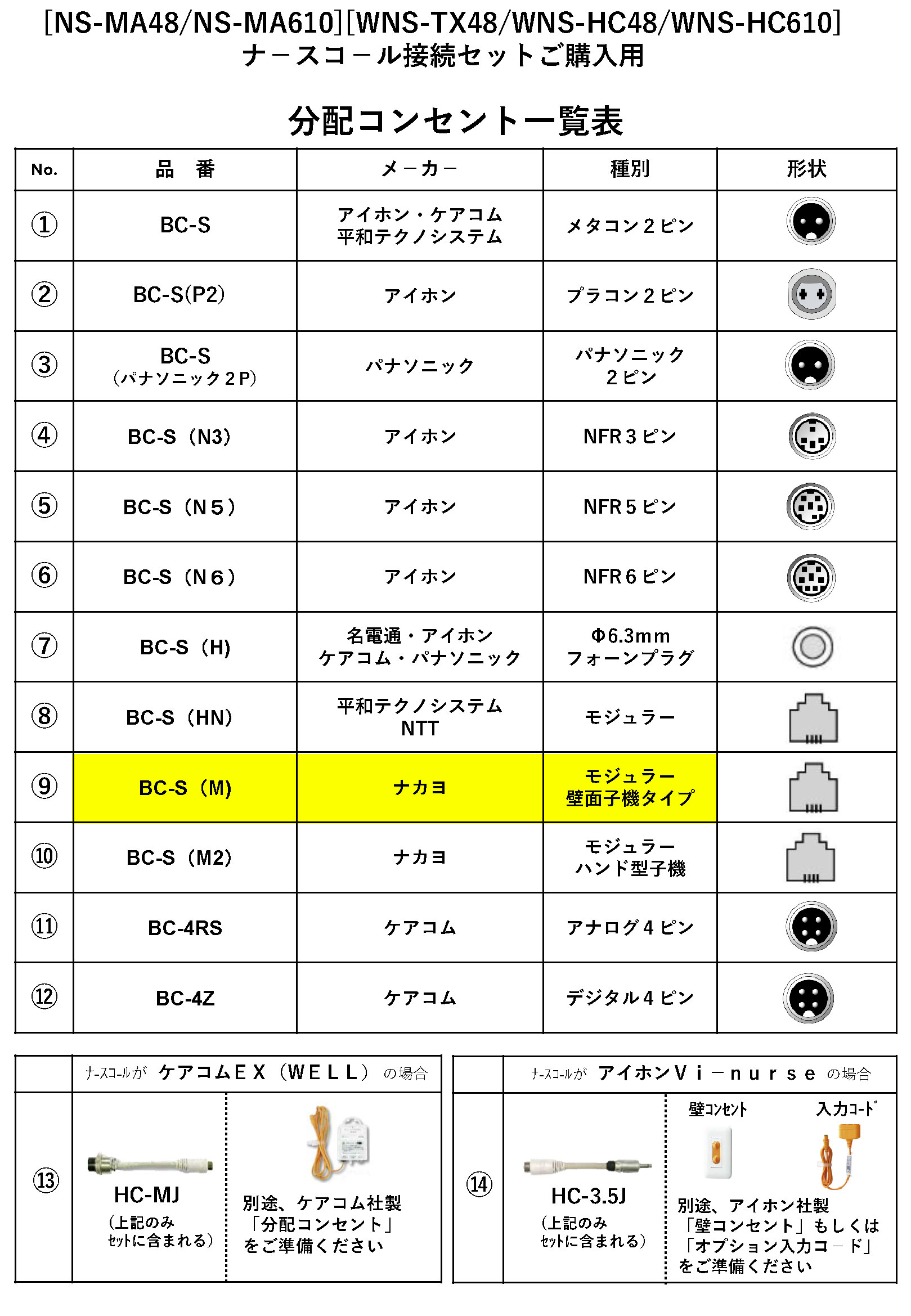

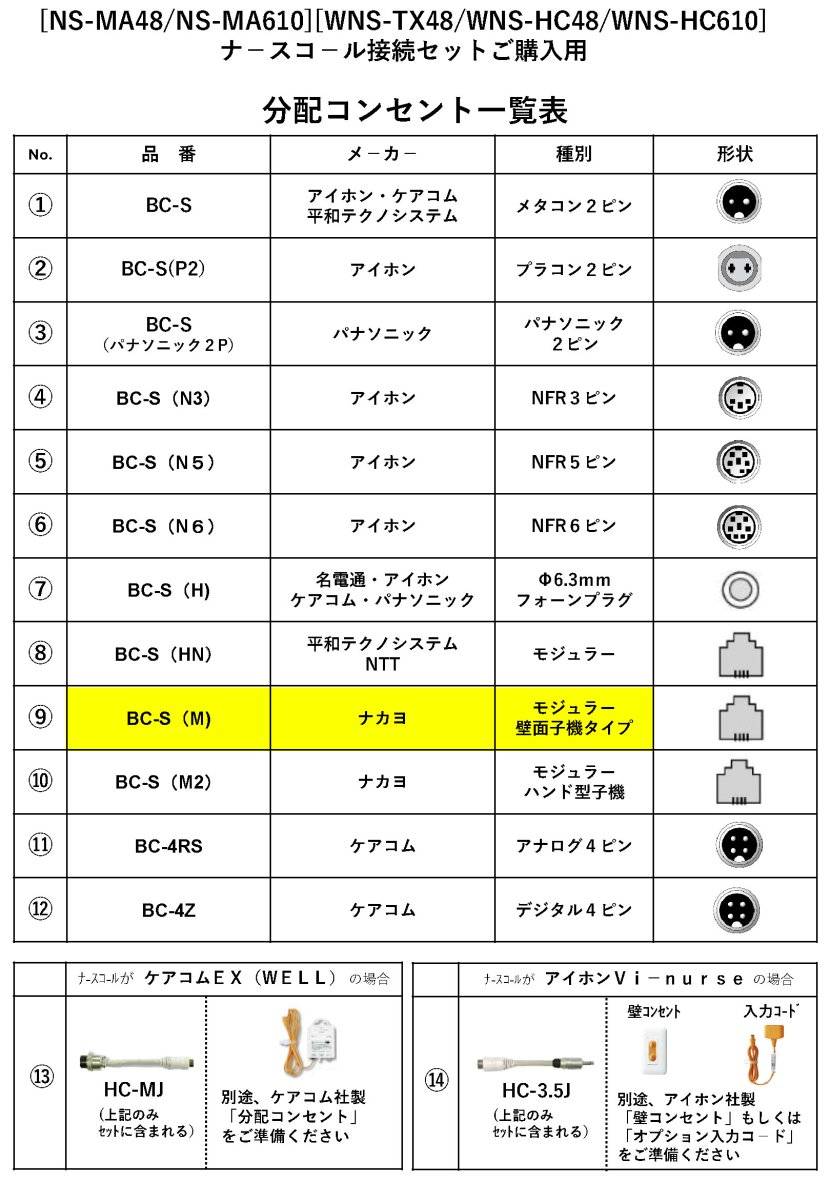

構成品： マットセンサー(MA-48) ＋分配コンセント(BC-S(M))
対応システム： (株)ナカヨ製ナースコール（モジュラー仕様）
検知方式： 面状感圧接点方式（無電圧a接点）
主な用途： 病院・高齢者施設での離床・徘徊の早期発見・事故防止
特記仕様： 日常生活防水、40N/40φの高精度検知、裏面磁石付コンセント

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

夜間の独歩による転倒事故の防止
認知症患者の無断外出・徘徊の検知
ナカヨ製ナースコールの既設現場への追加
配線トラブルを最小限に抑えたい医療現場

導入前に確認したいポイント

壁面子機が(株)ナカヨ製のモジュラー仕様か
既設の「握り押しボタン」の端子形状
マット設置場所付近に台車等の通行がないか
接続するナースコールに脱落検知機能があるか

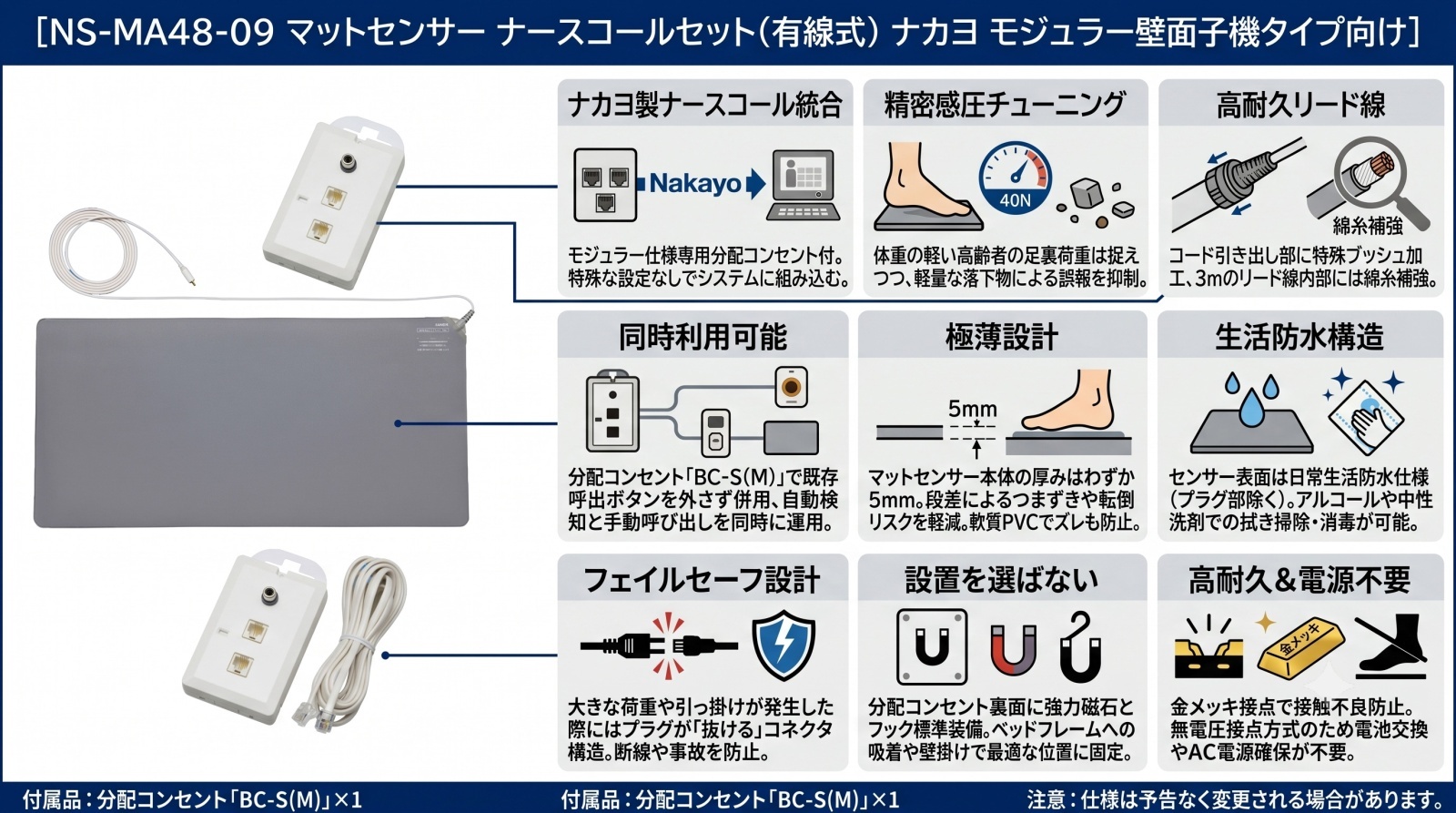

特長

ナカヨ製ナースコールへ即座に統合

株式会社ナカヨ製のナースコールシステム（NYC-INT-WMT等）専用に設計された分配コンセントがセットになっています。特殊な配線加工や設定を必要とせず、標準的なモジュラー接続でセンサーをシステムに組み込むことができます。

40N/40φ押圧の精密な感圧チューニング

センサーの心臓部には、直径40mmの領域に約4kgの荷重がかかった際に反応する「40N/40φ」の感圧閾値を採用しています。この設計により、体重の軽い高齢者の足裏荷重は確実に捉えつつ、枕や衣類などの軽量な落下物による誤報を効果的に抑制します。

断線を防ぐブッシュ加工と綿糸補強リード線

現場で最もトラブルが起きやすいコード引き出し部には、特殊なブッシュ加工を施し、引っ張りに対する耐性を強化しています。さらに、3mのリード線内部には綿糸による補強を導入。ベッドの移動や踏みつけによる断線リスクを大幅に軽減しています。

押しボタンとセンサーの同時利用が可能

セットの分配コンセント「BC-S(M)」を使用することで、既設の「握り押しボタン（呼出コード）」を外すことなく、マットセンサーと併用できます。患者様が自ら呼ぶためのボタンと、離床を自動で検知するセンサーの両方を一つの子機ポートで運用可能です。

つまずきを最小限に抑える5mmの極薄設計

マットセンサー本体の厚みはわずか5mm。段差が非常に小さいため、足元が不安な高齢者の方でもつまずきにくく、床面との密着性が高い軟質PVC素材によりズレも防止します。

衛生面に配慮した日常生活防水構造

センサー表面は日常生活防水仕様となっており、アルコールや中性洗剤を用いた清拭消毒が可能です。万が一の汚染時にも清潔に保つことができ、感染症対策が求められる病院・介護現場の運用に適しています。

フェイルセーフを考慮したコネクタ構造

マットセンサーとコンセントの接続にはピンプラグ方式を採用。大きな荷重や引っ掛かりが発生した際には、機器が破損する前にプラグが抜けることで、断線故障や患者様の転倒事故を未然に防ぐ安全設計となっています。

設置を選ばないマグネット・フック付きコンセント

分配コンセントの裏面には強力な磁石とフックが標準装備されています。ベッドの金属フレームへの吸着や、壁面のフック掛けなど、現場の状況に合わせて最適な位置に固定でき、煩雑になりがちな配線整理を助けます。

    選定時に評価したい強み
    高耐久接点： 金メッキ接点を採用し、長期にわたり安定した導通性能を維持します。
電源不要： 無電圧接点方式のため、電池交換やAC電源の確保が不要です。
施工性： 付属の3mモジュラーケーブルにより、子機から離れた位置への設置も容易です。
信頼性： セキュリティ・ヘルスケア機器の国内大手TAKEX（竹中エンジニアリング）製です。



施工・設置ガイド

本製品を安全かつ確実に運用するために、以下の設置条件と施工手順を必ず守ってください。

確認項目	この製品での考え方
設置ロケーション	ベッドサイドの床面、または部屋の出口の導線上に水平に敷設してください。
禁止事項：物理的負荷	折り曲げ、折りたたみ、キャスター付き台車の通過は厳禁です。内部接点が圧壊し、故障の原因となります。
脱落検知エラーの防止	分配コンセントには必ず「握り押しボタン」を接続してください。未接続の場合、ナースコール側で断線エラー（脱落信号）が発生します。
メンテナンス	週1回程度の動作確認テストを実施してください。ピンプラグ部への浸水は故障の原因となるため、清掃時は避けてください。

製品仕様

マットセンサー部 (MA-48)

項目	内容
型番	MA-48
外形寸法	幅800mm × 高さ400mm × 厚み5mm
有効検知部	幅745mm × 高さ355mm
重量	約1.1kg
出力方式	無電圧a接点（受圧連動）
接点容量	30V 100mA
感圧特性	40N / 40φ 押圧（約4kgf）
リード線	3m クリーム色（ピンプラグ付、ブッシュ加工・綿糸補強）
材質 / 外観	軟質PVC / グレー色（表裏共通）
防水性能	日常生活防水型（プラグ部除く）

分配コンセント部 (BC-S(M))

項目	内容
型番	BC-S(M)
対応メーカー	(株)ナカヨ製ナースコール（モジュラー仕様）
入力端子	ピンジャック×1（センサー用）、4極モジュラー×1（押しボタン用）
出力端子	4極モジュラー×1
外形寸法	幅64mm × 高さ123mm × 奥行25.5mm（突起部除く）
質量	70g
使用周囲温度	-10℃ 〜 +50℃
設置方法	裏面マグネット、またはフック掛け（屋内仕様）

FAQ

Q：ナカヨ製以外のナースコールでも使えますか？ A：本セットの分配コンセントはナカヨ専用ですが、センサー本体（MA-48）は汎用品です。他社製ナースコールの場合は、各メーカーに対応した別の分配コンセントと組み合わせることで使用可能です。

Q：握り押しボタンを接続せずにマットセンサーだけで使えますか？ A：分配コンセントに押しボタンを接続しないと、ナースコールシステムが「脱落（断線）」と判断し、異常報知が鳴り続ける場合があります。必ず押しボタンとセットで接続してください。

Q：マットの感度（反応する重さ）を調整することはできますか？ A：センサー本体に電気的な感度調整ボリュームはありません。感度を変えたい場合は、上に敷くフロアマットの厚みを変える等の物理的な調整が必要です。

Q：車椅子やストレッチャーでマットの上を通っても大丈夫ですか？ A：車椅子のキャスターなどの「点荷重」は内部接点を破壊する恐れがあるため、避けてください。故障の原因となります。

Q：マットを消毒しても大丈夫ですか？ A：はい、日常生活防水仕様ですので、アルコールや中性洗剤を含ませた布で拭くことが可能です。ただし、プラグ部分は濡らさないようご注意ください。

Q：保管時に折りたたんでも良いですか？ A：折りたたむと内部の接点が張り付いたり、回路が断線したりする原因となります。保管時や移動時は、丸めるか平らにした状態を維持してください。

Q：ナースコールが鳴り止まなくなった場合はどうすればいいですか？ A：まずはマットの上に物が乗っていないか確認してください。解消しない場合はプラグを抜いてください。抜いても鳴り止まない場合はコンセント側（脱落検知）の異常、抜いて止まる場合はマットの内部接点固着の可能性があります。

Q：センサーの寿命はどのくらいですか？ A：推奨交換目安は納入後約5年です。使用頻度や設置環境により異なりますが、安全のため定期的なリプレイスを推奨します。

Q：マットの表と裏に違いはありますか？ A：基本的には表裏共通の素材ですが、ロットNo.や注意書きが印字されている面を上にして使用することを推奨しています。

Q：延長ケーブルはありますか？ A：標準で3mのリード線が付属していますが、さらに延長が必要な場合は別売のピンプラグ延長コードをご検討ください。
