WNS-HC610-09 マットセンサー ナースコールセット(無線式) ナカヨ モジュラー壁面子機タイプ向け TAKEX 竹中エンジニアリング [WNS-HC610-09]

WNS-HC610-09 マットセンサー ナースコールセット(無線式) ナカヨ モジュラー壁面子機タイプ向け TAKEX 竹中エンジニアリング [WNS-HC610-09]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング（TAKEX） 離床センサー ワイヤレス ナカヨ製ナースコール対応 介護・報知

WNS-HC610-09 マットセンサー ナースコールセット(無線式) ナカヨ モジュラー壁面子機タイプ向け

本製品は、ベッドからの離床や部屋の出入りを検知するマットセンサーと、無線式の送受信機、およびナカヨ製ナースコール専用の分配コンセントをパッケージ化したフルセットです。配線による転倒リスクを排除し、既設のナースコールシステムへスムーズに導入できます。

  • 型番： WNS-HC610-09
  • 製品構成： マットセンサー(MA-610) + 送信機(HC-116) + 受信機(HCR-200F) + 分配コンセント(BC-S(M))
  • 通信方式： 小電力セキュリティ電波（見通し約100m）
  • 対応ナースコール： (株)ナカヨ製 モジュラー仕様（NYC-INT-WMT等）
  • 設置場所： 病院、介護施設のベッドサイドや居室入口

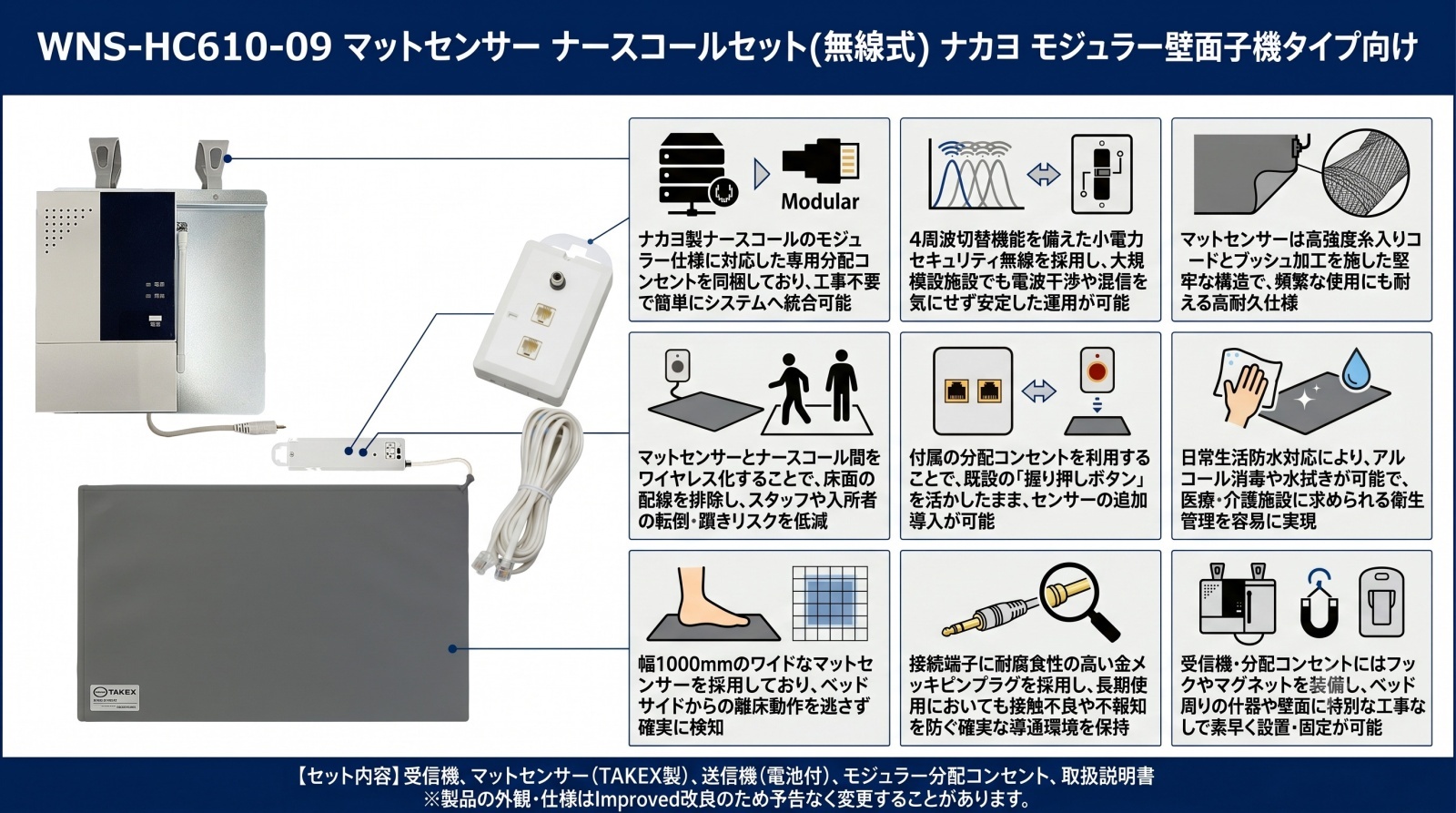

WNS-HC610-09 マットセンサー ナースコールセット

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 徘徊防止や離床の早期発見
  • 配線露出による転倒事故の防止
  • ナカヨ製ナースコールの活用
  • ベッドサイドのワイドな検知範囲確保

導入前に確認したいポイント

  • 壁面子機が「モジュラー仕様」であること
  • ナースコールのメーカーが「ナカヨ」であること
  • 送受信機間の距離（見通し100m以内）
  • 握り押しボタンの併用有無（必須接続）

特長

配線不要の無線化で安全な療養環境を実現

マットセンサーからナースコール分配器までを無線化（送信機/受信機間）することで、床面を這うコードによるスタッフや入所者の転倒リスクを大幅に軽減します。断線トラブルの心配も少なく、すっきりとした設置が可能です。

600×1000mmのワイドな検知エリア

付属のマットセンサー「MA-610」は、横幅1000mmのワイドサイズを採用。ベッドサイドに敷くことで、降り立つ足を確実に捉え、離床のタイミングを逃さずキャッチします。あらゆる場所に馴染むグレーカラーです。

過酷な使用環境に耐える高耐久設計

コード引き出し部にはブッシュ加工を施し、引っ張りに強い設計です。内部には高強度糸を組み込み、断線を防ぎます。また、接点部分のピンプラグには金メッキを採用し、長期間の使用でも腐食しにくい仕様です。

日常生活防水仕様で清潔を維持

マットセンサー本体は日常生活防水仕様となっており、消毒液による拭き取りや洗浄が可能です。衛生面が重視される病院や介護現場において、常に清潔な状態を保つことができます。

4周波切替対応による安定した通信

受信機「HCR-200F」は4種類の周波数切り替えに対応しています。複数のセンサーを近隣で使用する場合でも、電波干渉による混信を回避し、安定した報知動作を維持することが可能です。

ナカヨ製ナースコールとの完璧な互換性

専用の分配コンセント「BC-S(M)」を同梱。ナカヨ製の壁面子機に対して、モジュラーケーブルで直結できます。既設の「握り押しボタン」も同時に使用できるため、従来の運用を損なうことなくセンサーを追加できます。

最大40台の送信機を登録可能

受信機1台に対して、最大40台までのワイヤレス送信機を登録できます。マットセンサーだけでなく、竹中エンジニアリング製の様々なワイヤレスセンサーをナースコールシステムへ一括して取り込む拡張性を備えています。

施工を容易にするフック・マグネット構造

受信機はベッド柵やヘッドボードに掛けるだけのフック付き。分配コンセント裏面には磁石とフックが備わっており、スチール製什器や壁面への設置が極めてスムーズです。工事の手間を最小限に抑えます。

選定時に評価したい強み

  • オールインワン： センサー、無線、分配器が揃い、すぐに導入可能
  • 安全性： 有線接続を減らすことで介護現場の事故リスクを低減
  • メンテナンス性： 金メッキプラグと防水仕様で故障リスクを最小化
  • 柔軟性： 送信機「入切スイッチ」付きで、不要な時の報知停止が容易

施工・設置ガイド

本製品の設置は以下の手順で行います。専門的な工事を必要とせず、現場スタッフでの対応も可能です。

工程 作業内容
1. センサー接続 マットセンサーのピンプラグを送信機(HC-116)に接続します。
2. 受信機設置 受信機(HCR-200F)をベッド柵等に掛け、分配コンセントを合体させます。
3. ナースコール連携 子機の握り押しボタンを分配コンセントに繋ぎ、分配コンセントから子機へモジュラー線を接続します。
4. 動作確認 送信機の電源を入れ、マットを踏んだ際にナースコール親機が呼び出されるか確認します。

製品仕様

全体構成・機能仕様
型番 WNS-HC610-09
セット内容 マットセンサー(MA-610)、送信機(HC-116)、受信機(HCR-200F)、分配コンセント(BC-S(M))
無線到達距離 約100m (見通し距離)
無線周波数 小電力セキュリティ電波 (4周波切替対応)
マットセンサー (MA-610)
サイズ 幅600mm × 長さ1000mm × 厚さ約6mm
材質 表面・裏面：軟質PVC（グレー）
防水性能 日常生活防水仕様
コード長 / プラグ 3m / 金メッキピンプラグ
分配コンセント (BC-S(M))
対応メーカー (株)ナカヨ ナースコール専用 (モジュラー仕様)
外形寸法 幅64mm × 高さ123mm × 奥行25.5mm
接続ポート センサー入力ジャック×1、4極モジュラー入力×1、4極モジュラー出力×1
動作温度 -10℃ 〜 +50℃

FAQ

Q：ナカヨ製以外のナースコールでも使用できますか？ A：本製品（-09セット）はナカヨ製専用の分配コンセントを同梱しています。他メーカーのナースコールの場合は、適合する別の分配コンセントセットを選択する必要があります。
Q：マットセンサーは水洗いできますか？ A：日常生活防水仕様ですので、消毒液を含ませた布での拭き取りや、軽い水洗いが可能です。ただし、水没や長時間浸水させることは避けてください。
Q：電池交換の時期はどのように分かりますか？ A：送信機の電池電圧が低下すると、受信機側で報知される仕組みになっています（送信機のLED表示等でも確認可能です）。
Q：ナースコールの呼び出しボタン（握りボタン）は使えなくなりますか？ A：いいえ、分配コンセントに既存の握りボタンを接続し直すことで、センサーとボタンを同時に使用することができます。
Q：複数の部屋で使用すると電波が混信しませんか？ A：4周波切替機能に対応しているため、隣接する部屋で異なる周波数に設定することで混信のリスクを最小限に抑えられます。
Q：マットの上に重い家具を置いても大丈夫ですか？ A：常時荷重がかかるとセンサーが反応し続けたり、破損の原因となります。マットの上には物を置かないでください。
Q：マットのコードが切れた場合は修理できますか？ A：コード単体の修理は難しいため、センサー本体（MA-610）の交換を推奨いたします。本製品は高強度糸入りで断線しにくい設計です。
Q：受信機は1台のセンサーしか登録できませんか？ A：最大40台まで登録可能です。複数の送信機（マットやベッドセンサー等）を1台の受信機でまとめて管理できます。
Q：握りボタンを接続せずに使用できますか？ A：ナカヨ製の仕様上、ボタンを接続しないと「脱落信号」が出てナースコールが鳴り続ける場合があります。必ずボタンを接続した状態でご使用ください。
Q：送信機の「入切スイッチ」は何のためにありますか？ A：清掃時やリネン交換時など、一時的に報知を止めたい場合に便利です。スイッチを切ることで不要な呼び出しを防げます。
