NS-MA610-09 マットセンサー ナースコールセット(有線式) ナカヨ モジュラー壁面子機タイプ向け TAKEX 竹中エンジニアリング [NS-MA610-09]

NS-MA610-09 マットセンサー ナースコールセット(有線式) ナカヨ モジュラー壁面子機タイプ向け TAKEX 竹中エンジニアリング [NS-MA610-09]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ナースコール連動 離床検知 ナカヨ製専用

NS-MA610-09 マットセンサー ナースコールセット(有線式) ナカヨ モジュラー壁面子機タイプ向け

本製品は、病院や介護施設で対象者の離床・徘徊を早期に検知するための高耐久マットセンサー「MA-610」と、ナカヨ製ナースコールシステムに対応した分配コンセントをパッケージ化した有線接続セットです。ベッドサイドに敷くだけで、導入したその日から確実な見守り運用をサポートします。

  • 型番： NS-MA610-09

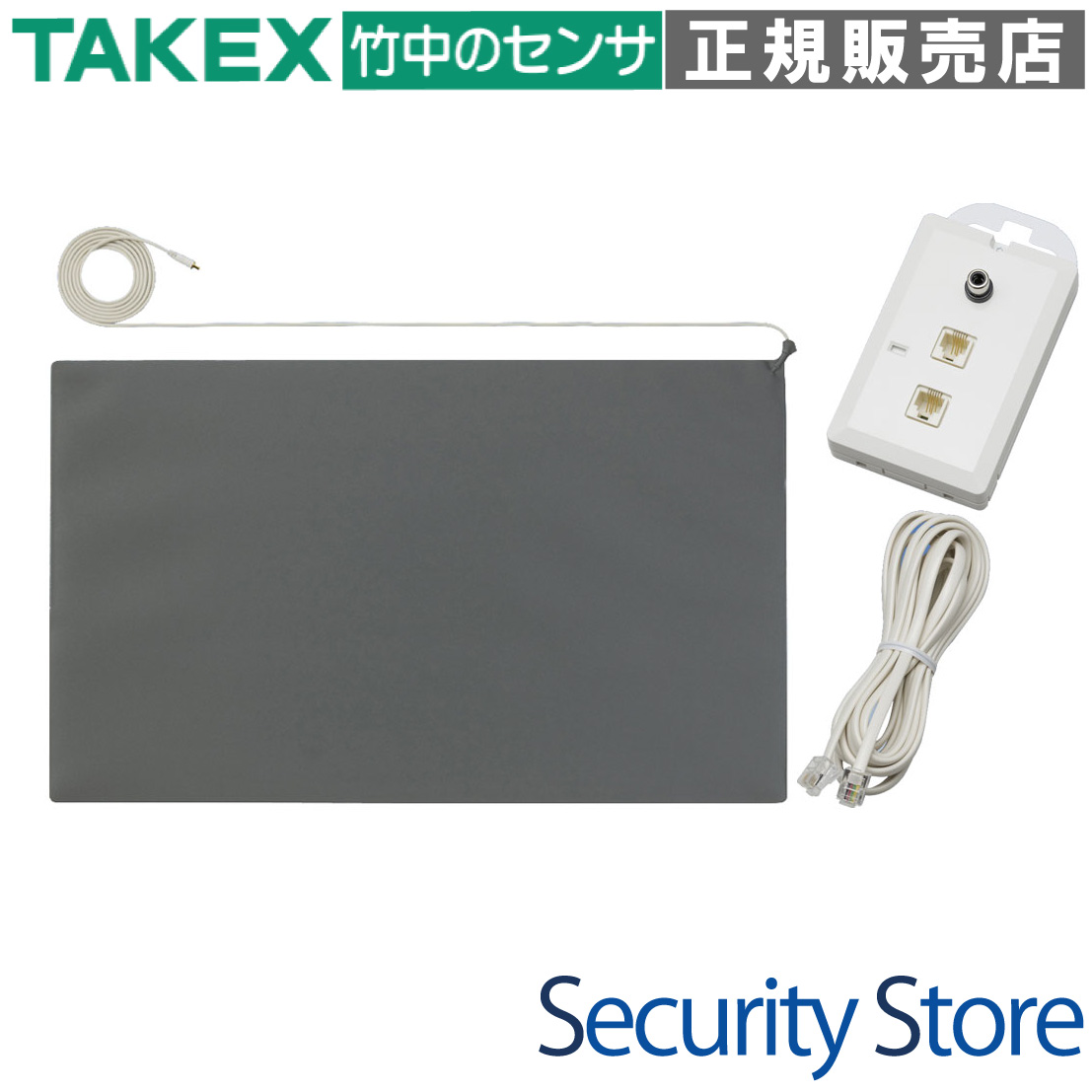

  • セット内容： マットセンサー(MA-610) ＋ 分配コンセント(BC-S(M)) ＋ 接続用モジュラーケーブル
  • 対応システム： 株式会社ナカヨ製 ナースコール（モジュラー仕様）
  • 検知方式： 面状接点による荷重検知方式（物理スイッチ）
  • 主な用途： 病院・高齢者施設での離床検知、徘徊防止、転倒リスクの軽減
  • 特長： 5mm超薄型、リバーシブル設計、断線防止テクノロジー採用
NS-MA610-09 マットセンサー ナースコールセット

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 夜間の独歩による転倒リスクが高い対象者の見守り
  • 徘徊の兆候がある認知症患者の早期発見
  • ナカヨ製ナースコールを導入済みの病棟・施設
  • 有線接続による確実な信号伝達を重視する現場

導入前に確認したいポイント

  • 壁面子機の接続口が「モジュラー（4極）」仕様であること
  • 既設の「握り押しボタン」がナカヨ製純正品であること
  • マットを折りたたまずに運用・保管できるスペースの確保
  • 設置場所の動線が有効検知範囲（約95cm×54cm）を通るか

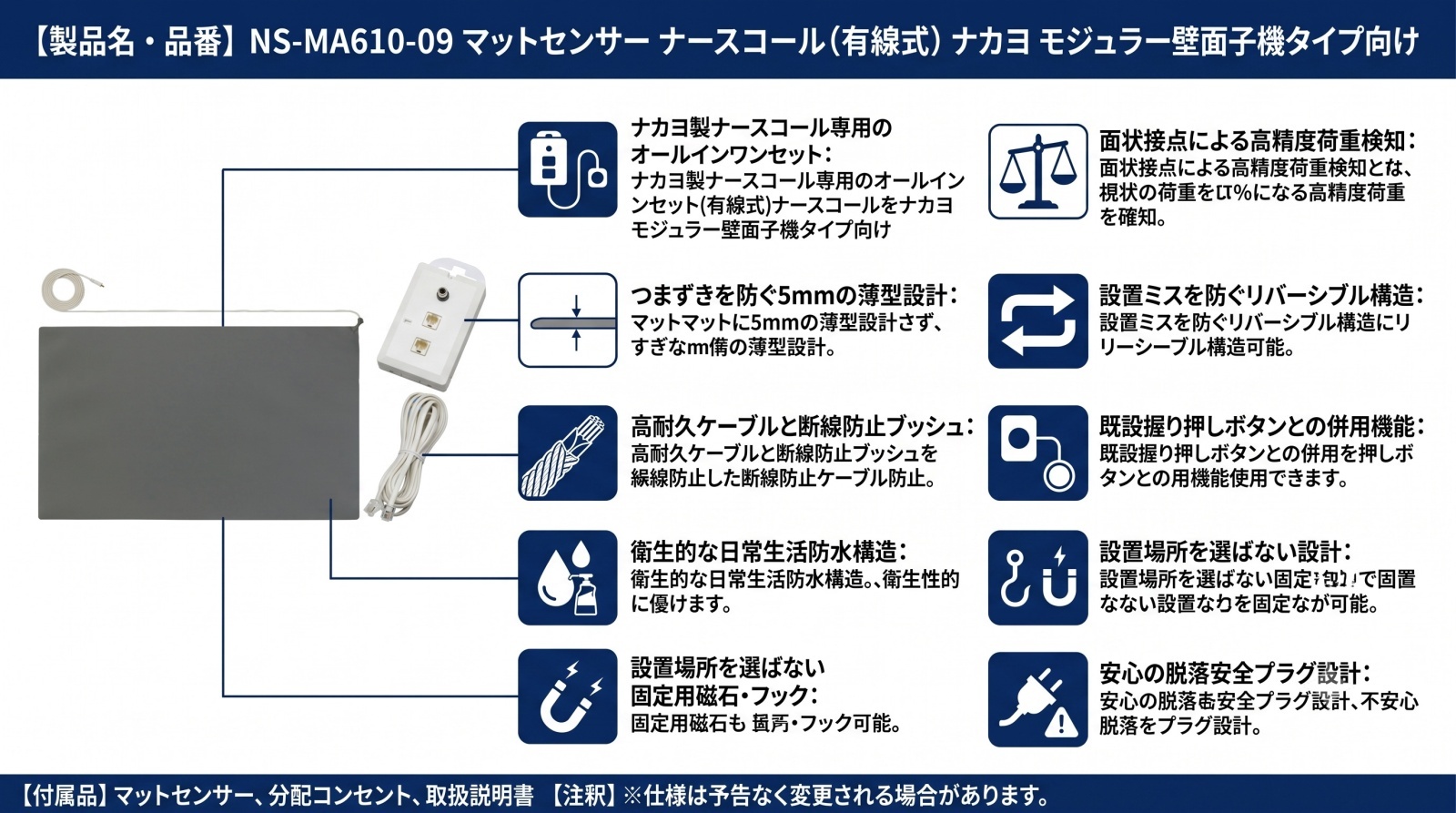

特長

ナカヨ製ナースコールへ即導入可能な専用セット

本製品は、高品質なマットセンサーと、ナカヨ製ナースコール専用の分配コンセント「BC-S(M)」をセットにしています。モジュラー仕様の壁面子機に対応しており、複雑な配線工事を必要とせず、届いたその日から運用を開始することが可能です。

面状接点による確実な荷重検知テクノロジー

センサー内部に広範囲な面状電極を配置。40N（約4kg）の荷重がかかることで物理的に接点が接触する仕組みを採用しています。枕やリネン類の落下による誤報を抑えつつ、足の踏み込みには即座に反応する絶妙な感度チューニングが施されています。

つまずきを防止する5mmの超薄型・リバーシブル設計

マットの厚みはわずか5mm。段差を極限まで抑えることで、対象者やスタッフのつまずき事故を未然に防ぎます。また、表裏どちらでも使用できるリバーシブル構造となっており、現場での設置ミス（裏表の逆転）による不具合を物理的に排除しています。

徹底した断線防止策「高強度糸」と「ブッシュ加工」

故障の最大原因であるリード線の断線に対し、3mのケーブル内部に高強度糸を編み込むことで抗張力を向上。さらにマットとの接合部には堅牢なブッシュ加工を施し、過酷な使用環境下でも長期間安定して稼働する耐久性を実現しました。プラグ部は金メッキ仕様で接触信頼性も高めています。

衛生管理を支える日常生活防水構造

センサー本体は軟質PVC素材による日常生活防水構造となっています。感染症対策としてアルコール消毒や中性洗剤による清掃が可能。常に清潔な状態を維持しなければならない医療・介護現場の要求に応える設計です（※プラグ部を除く）。

握り押しボタンとの同時併用が可能

同梱の分配コンセントを使用することで、既設のナースコール用「握り押しボタン」を外すことなく、センサーと同時に使用できます。センサー設置時でも患者様が手元でスタッフを呼べる安全性を損ないません。

施工を容易にする磁石・フック付き分配器

分配コンセント「BC-S(M)」の背面には強力な磁石とフックが装備されています。スチール製のベッドフレームや壁面の什器に簡単に固定でき、設置場所を選ばず、配線をすっきりと整理することが可能です。

選定時に評価したい強み

  • 高耐久設計： 物理的な断線や破損に強いブッシュ加工と高強度糸リード線。
  • ナカヨ専用： インピーダンス監視による「脱落警報」を回避する専用回路設計。
  • バリアフリー： 厚み5mmにより車椅子や歩行器の通過負荷も最小限。
  • 衛生面： アルコール清掃対応で、複数人での使い回しも衛生的。

施工・設置ガイド

本機は精密な面状接点を内蔵しています。長寿命化のために以下のガイドラインを遵守してください。

確認項目 この製品での考え方
設置方法 ベッドサイドやドア前の床面に、完全に平らな状態で敷設してください。
禁止事項 絶対に折り曲げたり、丸めたりしないでください。内部接点の永久破損を招きます。
保管方法 未使用時は購入時の箱等に入れ、平積み（平置き）で保管してください。
点荷重への注意 キャスター付きベッドや台車、車椅子が頻繁に通過する場所は、内部電極破壊のリスクがあります。
フェイルセーフ 足を引っ掛けた際、ケーブルの断線を防ぐためプラグは「あえて抜けやすい」挿入式を採用しています。

トラブルシューティング

現象 原因と処置
人が乗っても反応しない プラグが分配コンセントに奥まで差し込まれているか確認してください。
誰もいないのに鳴り続ける マットに重い物が乗っていないか、または内部で「折れ曲がり」によるショートが発生していないか確認してください。
脱落断線異常が出る 分配器に「握り押しボタン」が正しく接続されているか確認してください。回路の終端として必須です。
反応が不安定 プラグを数回抜き差しし、接点の酸化膜を除去してください。改善しない場合は寿命の可能性があります。

製品仕様

マットセンサー本体（MA-610）

項目 内容
外形寸法 幅 1,000mm × 高さ 600mm × 厚み 5mm
有効検知部 幅 955mm × 高さ 545mm（外周約20mmは非検知帯）
質量 約 2.2 kg
材質 軟質PVC（グレー色、表裏共通）
検知感度 40N / φ40mm 押圧（直径4cmの面積に約4kgの荷重）
出力方式 無電圧a接点（受圧連動） 30V・100mAまで
ケーブル 3m（高強度糸組み込み）、ピンプラグ付
防水性能 日常生活防水型（プラグ部除く）
使用温度範囲 -10℃ 〜 +50℃
交換目安 納入後 約5年（推奨）

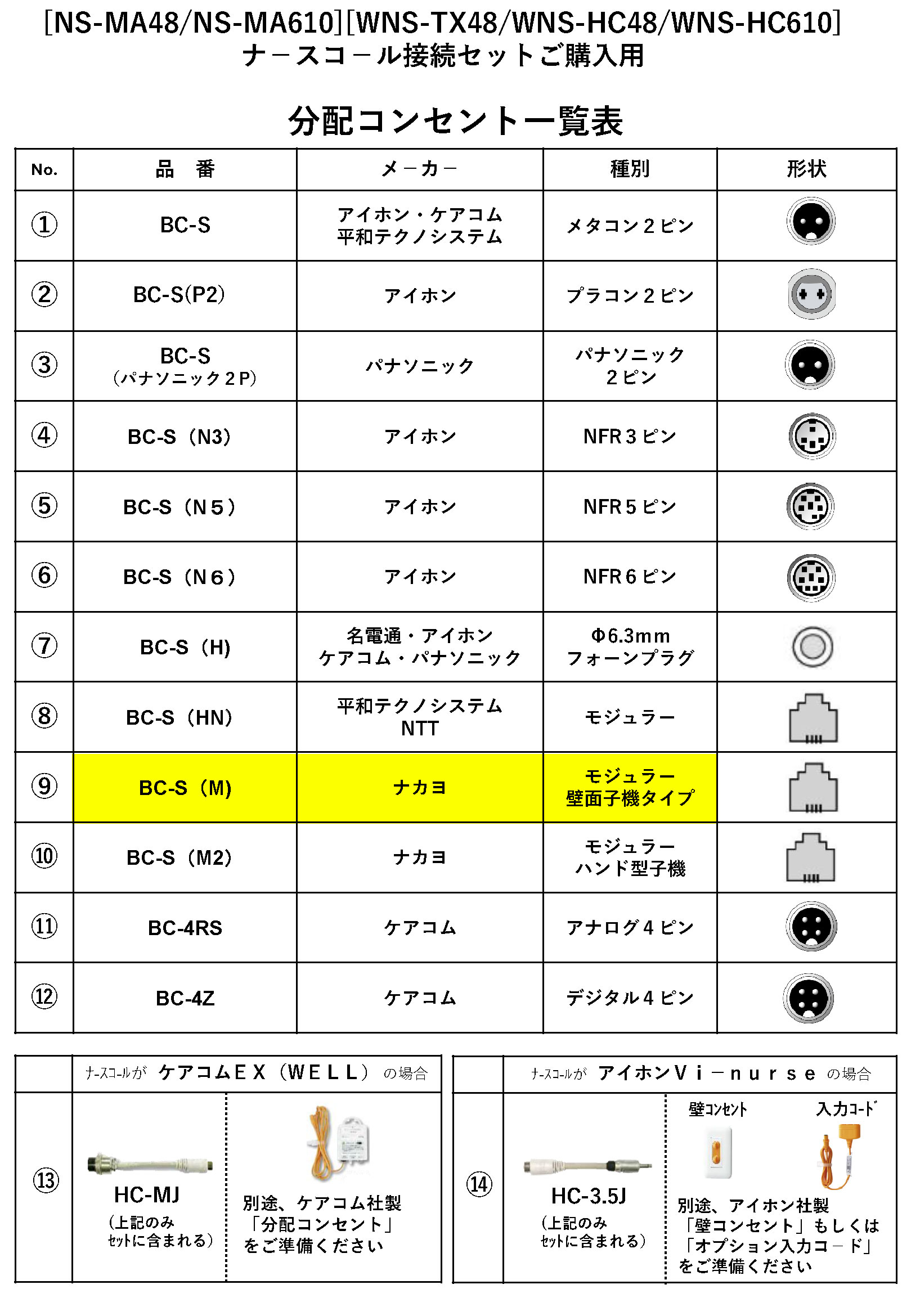

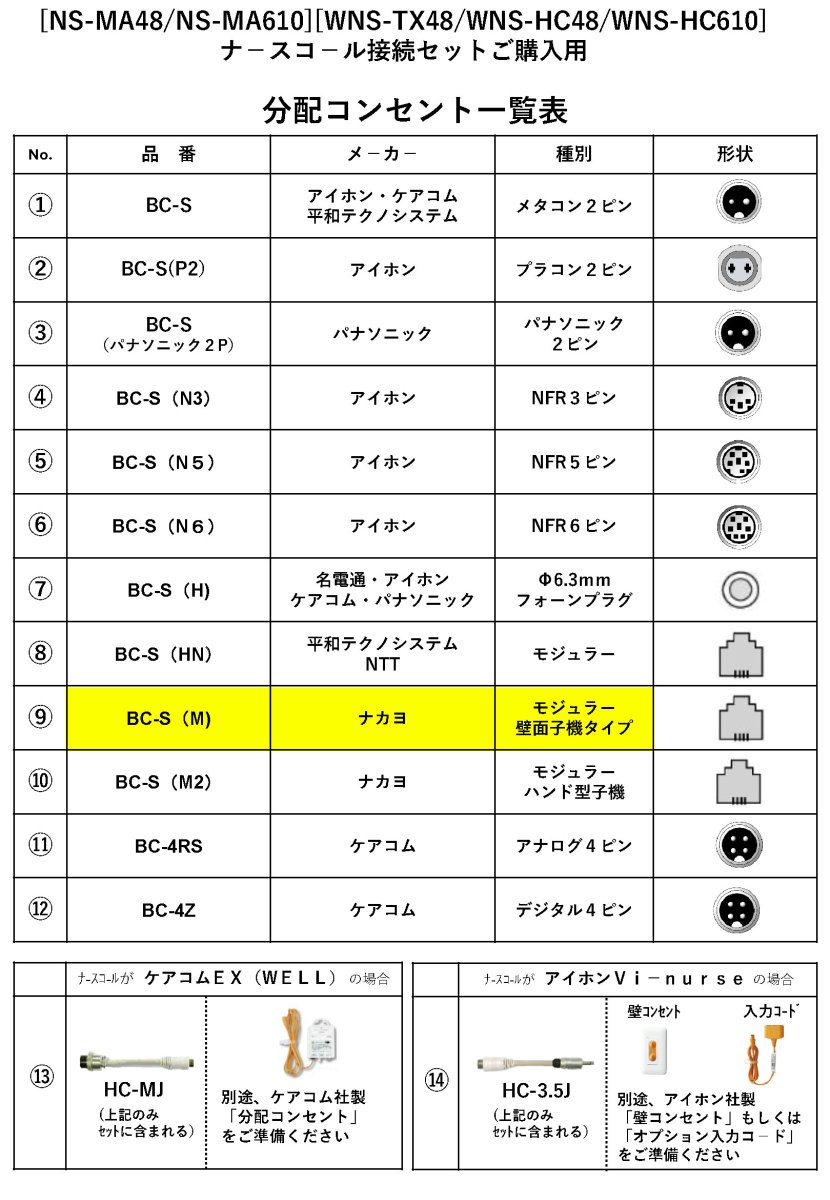

分配コンセント（BC-S(M)）

項目 内容
対応メーカー 株式会社ナカヨ製 ナースコール専用
入力端子 ピンジャック×1（センサー用）、4極モジュラー×1（握り押しボタン用）
出力端子 4極モジュラー×1（壁面子機へ）
外形寸法 幅 64mm × 高さ 123mm × 奥行 25.5mm
設置方法 屋内壁面、ベッドフレーム等（裏面磁石・フック付）

FAQ

Q：他社のナースコールシステムでも使えますか？ A：本セットは「ナカヨ製」専用の分配コンセントを同梱しています。他社メーカー（アイホン、ケアコム等）をご利用の場合は、それぞれのメーカーに対応したセットモデルを選定いただく必要があります。
Q：握り押しボタンを接続せずにマットセンサーだけで使えますか？ A：いいえ、必ず握り押しボタンを接続してください。接続しない場合、ナースコールシステムが断線を検知し「脱落警報」が鳴り続ける場合があります。
Q：マットは水洗いできますか？ A：日常生活防水仕様ですので、湿らせた布やアルコール、中性洗剤での拭き取り清掃が可能です。ただし、プラグ部分は防水ではありませんので、水に濡らさないようご注意ください。
Q：車椅子でマットの上を通っても大丈夫ですか？ A：車椅子の車輪やかかとの尖った靴など、強い点荷重が繰り返しかかると内部電極を損傷する恐れがあります。可能な限り通過を避けるか、上から保護用のフロアマットを敷くことを推奨します。
Q：マットを半分に折って収納してもいいですか？ A：厳禁です。マットを折ると内部の面状接点が折れ曲がり、誰も乗っていないのに鳴り続けたり、全く反応しなくなったりする故障の原因となります。
Q：マットの寿命はどのくらいですか？ A：物理的な劣化を考慮し、メーカーでは納入後5年を目安に交換することを推奨しています。
Q：冬場にマットが硬くなることはありますか？ A：軟質PVCを使用しているため、低温下では材質が硬くなることがありますが、検知性能には影響しません。使用可能温度範囲（-10℃〜+50℃）内でご使用ください。
Q：付属のモジュラーケーブルの長さは変更できますか？ A：標準で3mのケーブルが付属しています。市販の4極4芯モジュラーケーブルで延長可能ですが、断線リスクや接触不良を防ぐため、推奨範囲内でのご使用をお勧めします。
Q：分配器を固定するネジは付属していますか？ A：ネジは付属していませんが、背面の磁石またはフックで簡単に固定できます。
Q：センサーの反応感度を調整することはできますか？ A：感度は工場出荷時に40N（約4kg）に固定されており、現場での調整はできません。
