WNS-TX48-09 マットセンサー ナースコールセット(無線式) ナカヨ モジュラー壁面子機タイプ向け TAKEX 竹中エンジニアリング [WNS-TX48-09]

WNS-TX48-09 マットセンサー ナースコールセット(無線式) ナカヨ モジュラー壁面子機タイプ向け TAKEX 竹中エンジニアリング [WNS-TX48-09]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) ヘルスケア・介護 ワイヤレスセンサー ナカヨ製ナースコール対応 転倒防止

WNS-TX48-09 マットセンサー ナースコールセット(無線式) ナカヨ モジュラー壁面子機タイプ向け

マットセンサーとナースコール分配器の間を完全無線化。配線による「つまづき転倒」や「断線トラブル」を解消し、介護現場の安全性と快適性を向上させる無線式センサーセットです。

  • 型番： WNS-TX48-09
  • 対応ナースコール： (株)ナカヨ製（モジュラー壁面子機タイプ）
  • 電波到達距離： 見通し約100m（小電力セキュリティ電波）

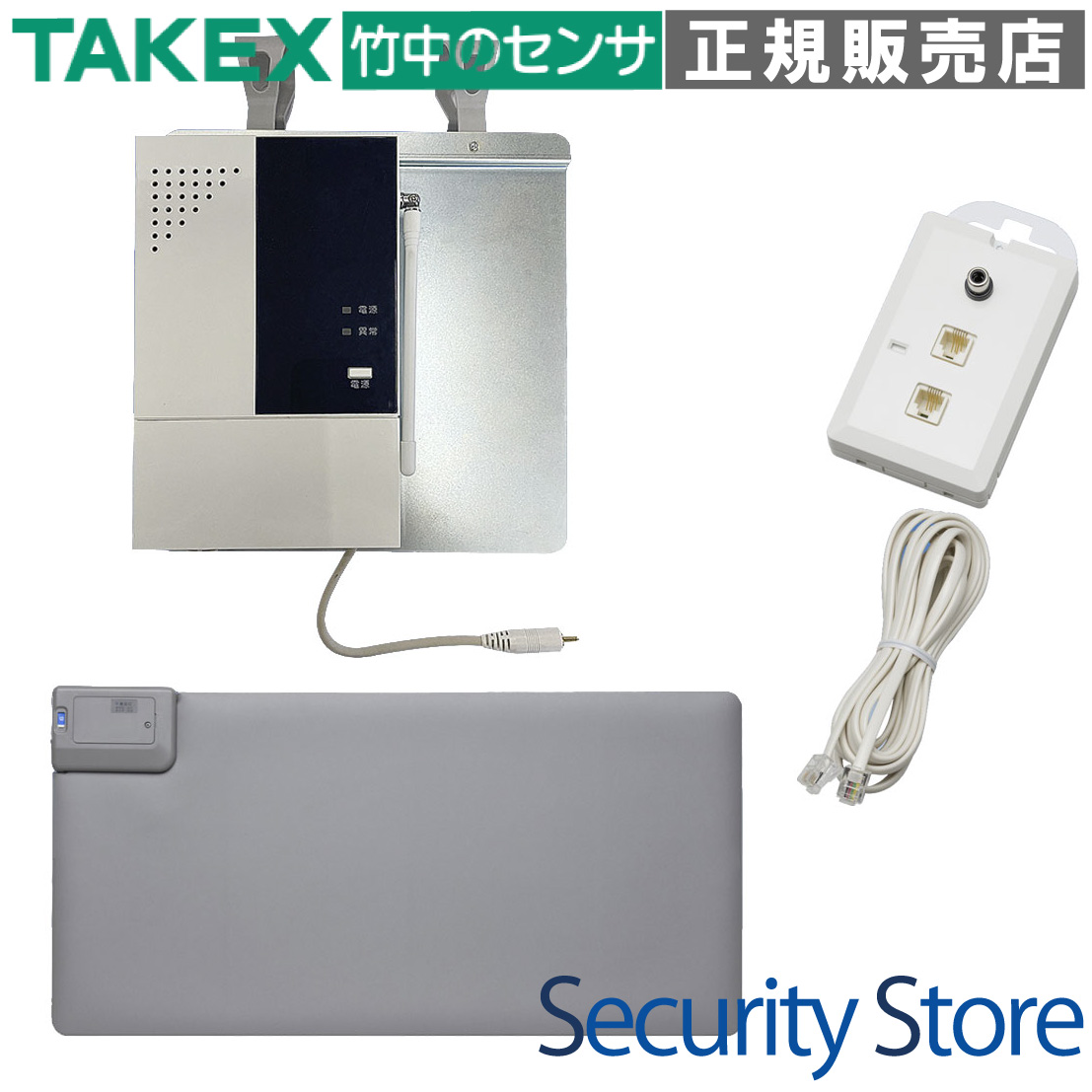

  • セット内容： マット送信機、受信機(HCR-200F)、分配コンセント(BC-S(M))
  • 主な用途： 離床検知、徘徊防止、ベッドサイド・居室出口の監視

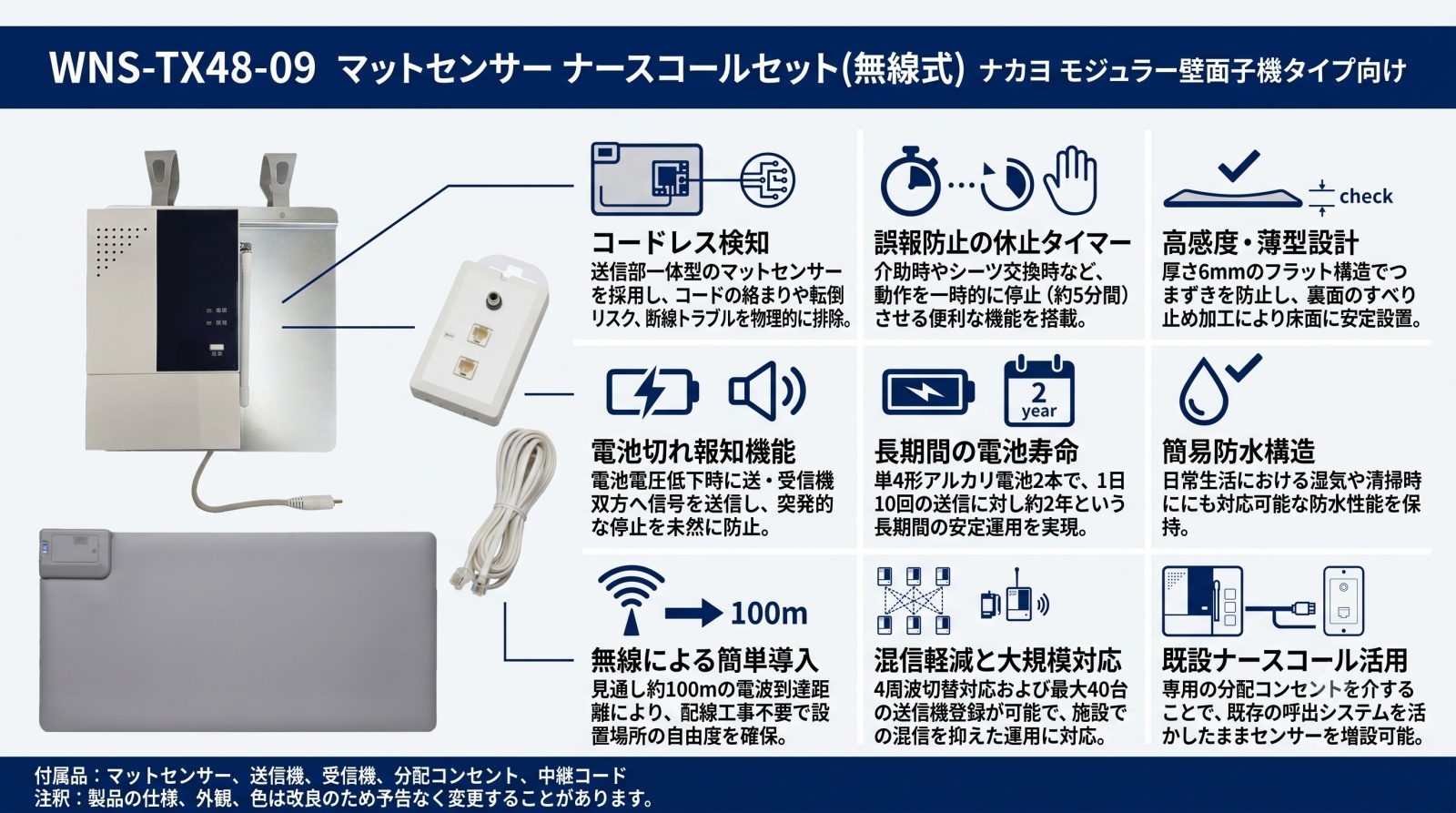

WNS-TX48-09 マットセンサーセット 外観画像

資料ダウンロード

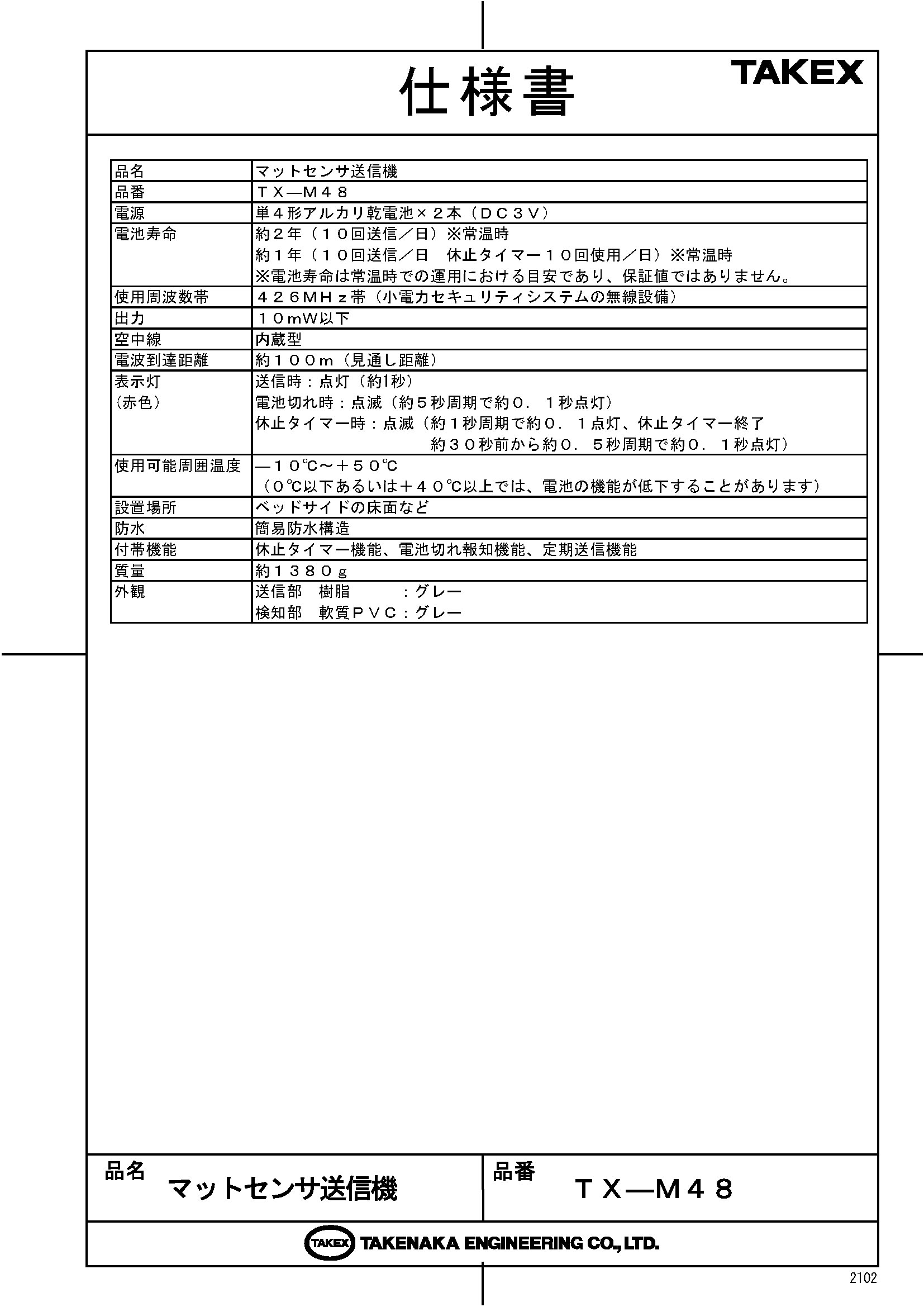

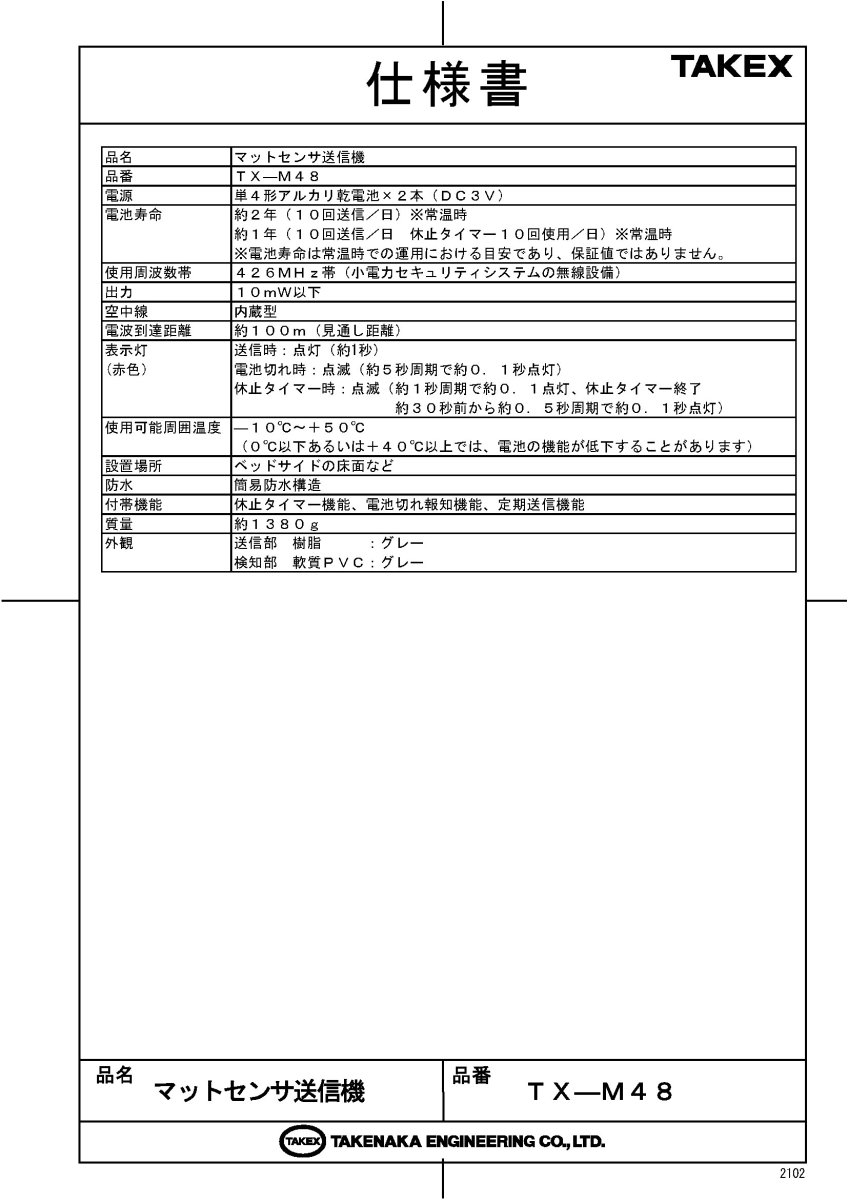

仕様書（PDF）

この製品が向いている用途

  • ベッドからの転落・離床の早期検知
  • 居室からの無断外出（徘徊）の防止
  • 有線ケーブルの露出を避けたい病室・施設
  • 既存のナースコールボタンとセンサーを併用したい場合

導入前に確認したいポイント

  • 既設ナースコールが「ナカヨ製」であること
  • 壁面子機の接続端子が「モジュラー仕様」であること
  • 電波到達範囲（見通し100m）内に設置可能か
  • 定期的な電池交換（約2年目安）の運用管理

特長

完全ワイヤレス化で「つまづき転倒」を防止

マットセンサーからナースコール接続部までを無線で結ぶため、床を這うコードがありません。患者様のつまづき転倒リスクを大幅に軽減するとともに、車椅子の通行によるコード断線などの故障トラブルも未然に防ぎます。

ナカヨ製ナースコールに最適化された分配設計

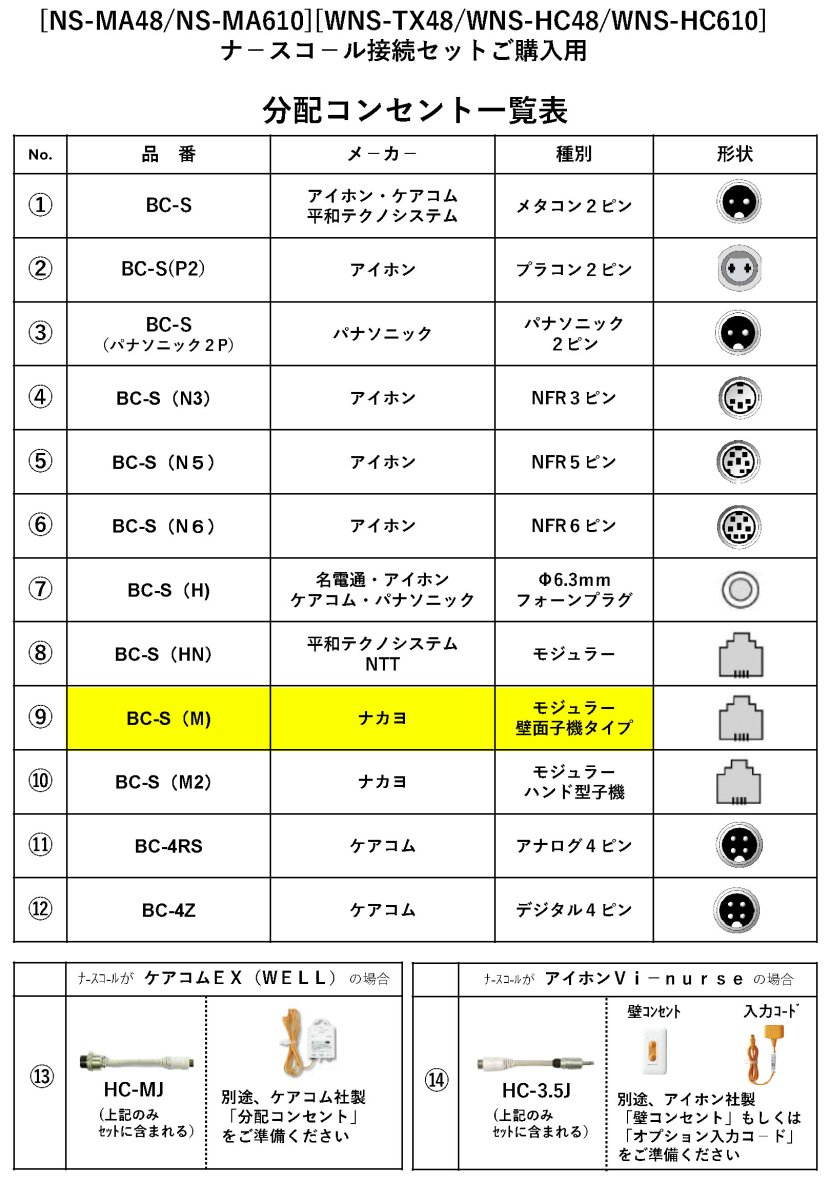

付属の分配コンセント「BC-S(M)」により、既設のナースコール用「握り押しボタン」を外すことなく、センサーを同時に接続できます。ナカヨ製ナースコールシステム（NYC-INT-WMT等）へスムーズな導入が可能です。

厚さ6mmの高感度薄型マットセンサー

マット部は厚さわずか6mmの薄型設計で、段差を感じにくく歩行を妨げません。裏面には滑り止め加工を施しており、床面からのズレを防止。さらに簡易防水構造のため、日常的なメンテナンスもしやすい設計です。

ケアをサポートする「休止タイマー」機能

送信機には約5分間の休止タイマーを搭載しています。おむつ交換や清拭などの介助時にタイマーを起動させることで、一時的に検知を停止し、不要なナースコール鳴動を防ぐことができます。

設置が容易な「フック付受信機」

受信機「HCR-200F」は背面にフックを備えており、ベッド柵やヘッドボードに掛けるだけで簡単に設置できます。大がかりな工事が不要なため、現場の状況に合わせて即座に運用を開始できます。

混信を低減する「4周波切替機能」

小電力セキュリティ電波の4周波切替に対応しています。複数のセンサーを同一エリアで使用する場合でも、チャンネルを分けることで電波の混信を抑制し、安定した報知を実現します。

電池切れ報知機能で運用をサポート

電池残量が少なくなった際、送信機および受信機の両方でお知らせします。電池寿命は1日10回の送信で約2年と長寿命設計ですが、通知機能により突然の作動停止を防ぎ、安心感を高めています。

最大40台までの多機能拡張性

受信機には最大40台までの送信機を登録可能です。マットセンサーだけでなく、竹中エンジニアリング製の他のワイヤレスセンサー（ベッドセンサー等）を追加して、ナースコールシステムに取り込むことができます。

選定時に評価したい強み

  • 信頼の検知精度： 高強度糸入り素材を採用し、耐久性と感度を両立。
  • 施工性の高さ： モジュラー接続とフック掛け、磁石固定により専門工事が不要。
  • 運用の柔軟性： 休止タイマーにより介助スタッフの手間を軽減。
  • 安全管理： 握り押しボタンの脱落（断線）信号監視にも対応。

施工・設置ガイド

本製品は「ナカヨ製ナースコール」専用のセット品です。接続方法はシンプルで、既存のナースコール子機と分配コンセントを付属のモジュラーケーブルでつなぐだけで完了します。

工程 作業内容
1. 受信機の設置 受信機(HCR-200F)をベッド付近のヘッドボードや柵にフックで固定します。
2. 分配器の接続 分配コンセント(BC-S(M))を壁面の子機にモジュラー接続します。既存の握りボタンも分配器へ接続します。
3. マットの配置 マット(TX-M48)をベッドサイドや出口に敷きます。配線は不要です。
4. 動作確認 マットを踏み、ナースコールが正しく鳴動することを確認して運用開始です。

製品仕様

マットセンサー送信機 (TX-M48)

品番TX-M48
検知方式感圧スイッチ方式
使用電波小電力セキュリティ電波 (426MHz帯)
出力10mW以下
空中線内蔵アンテナ
伝送距離約100m (見通し距離)
電源単4形アルカリ乾電池 (LR03) × 2
電池寿命約2年 (1日10回送信として)
動作表示灯送信時：点灯 / 電池切れ時：点滅
休止タイマー約5分間 (ボタン操作により一時停止)
外形寸法W800 × H400 × D6mm (送信部 D12mm)
質量約1,100g (電池含む)
防水性日常防水構造 (IPX4相当)

フック付受信機 (HCR-200F)

品番HCR-200F
電源ACアダプタ (付属) または 分配器経由給電
登録台数最大40台
周波数切替4周波切替対応
設置場所屋内・ベッド柵等 (フック付)

分配コンセント (BC-S(M))

品番BC-S(M)
対応メーカー(株)ナカヨ製ナースコール専用
接続形状入出力：4極モジュラー / センサー入力：ピンジャック
外形寸法W64 × H123 × D25.5mm
質量約70g
付属品3mモジュラーケーブル

FAQ

Q：電池が切れた場合、どうやってわかりますか？ A：送信機のLEDが点滅し、同時に受信機側でも電池切れ信号を受信してお知らせします。
Q：他のメーカー（ケアコムやアイホン）のナースコールに使えますか？ A：本製品セット（WNS-TX48-09）はナカヨ製専用です。他メーカー用のセットもございますので、別途お問い合わせください。
Q：介助中にマットを踏んでコールが鳴るのを防げますか？ A：はい、送信機の休止タイマーボタンを押すことで、約5分間検知を一時停止させることが可能です。
Q：電波は壁があっても届きますか？ A：見通し100mの設計ですが、鉄筋コンクリート壁などの障害物により距離が短くなる場合があります。事前に設置環境でのテストを推奨します。
Q：マットは水洗いできますか？ A：簡易防水構造ですが、丸洗いは避けてください。汚れた場合は、固く絞った布等で拭き取ってください。
Q：握り押しボタンを外したまま運用できますか？ A：いいえ、分配コンセントには必ず握り押しボタンを接続してください。接続しない場合、ナースコール側で「脱落（断線）」と判断され異常報知が出る場合があります。
Q：センサーの反応が遅いことはありますか？ A：高感度な感圧スイッチを採用しており、踏んだ瞬間に送信されますが、ナースコール側の制御によりわずかなタイムラグが生じる場合があります。
Q：複数のマットを同じ部屋で使っても混信しませんか？ A：4周波切替機能があるため、チャンネル設定を分けることで混信のリスクを最小限に抑えられます。
Q：マットのサイズ違いはありますか？ A：本製品は400×800mmの標準サイズですが、シリーズとして450×1200mmの「TX-M4512」も展開しています。
Q：医療用機器としての認定はありますか？ A：本製品はヘルスケア用機器であり、医療用機器や人身事故防止機器ではありません。あくまで介助の補助としてお使いください。
