WNS-200F-09 フック付受信機　ナ- スコ- ル接続セット ナカヨ モジュラー壁面子機タイプ向け TAKEX 竹中エンジニアリング [WNS-200F-09]

WNS-200F-09 フック付受信機　ナ- スコ- ル接続セット ナカヨ モジュラー壁面子機タイプ向け TAKEX 竹中エンジニアリング [WNS-200F-09]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング(TAKEX) ナースコール接続 ワイヤレス受信機 ナカヨ専用 介護・福祉

WNS-200F-09 フック付受信機 ナースコール接続セット ナカヨ モジュラー壁面子機タイプ向け

WNS-200F-09は、竹中エンジニアリング製のワイヤレス送信機を(株)ナカヨ製ナースコールシステムへ統合するための「フック付受信機」と「分配コンセント」のセットモデルです。既設のナースコール環境を活かしながら、離床センサーや徘徊検知センサーのワイヤレス運用をスムーズに実現します。

  • 型番： WNS-200F-09

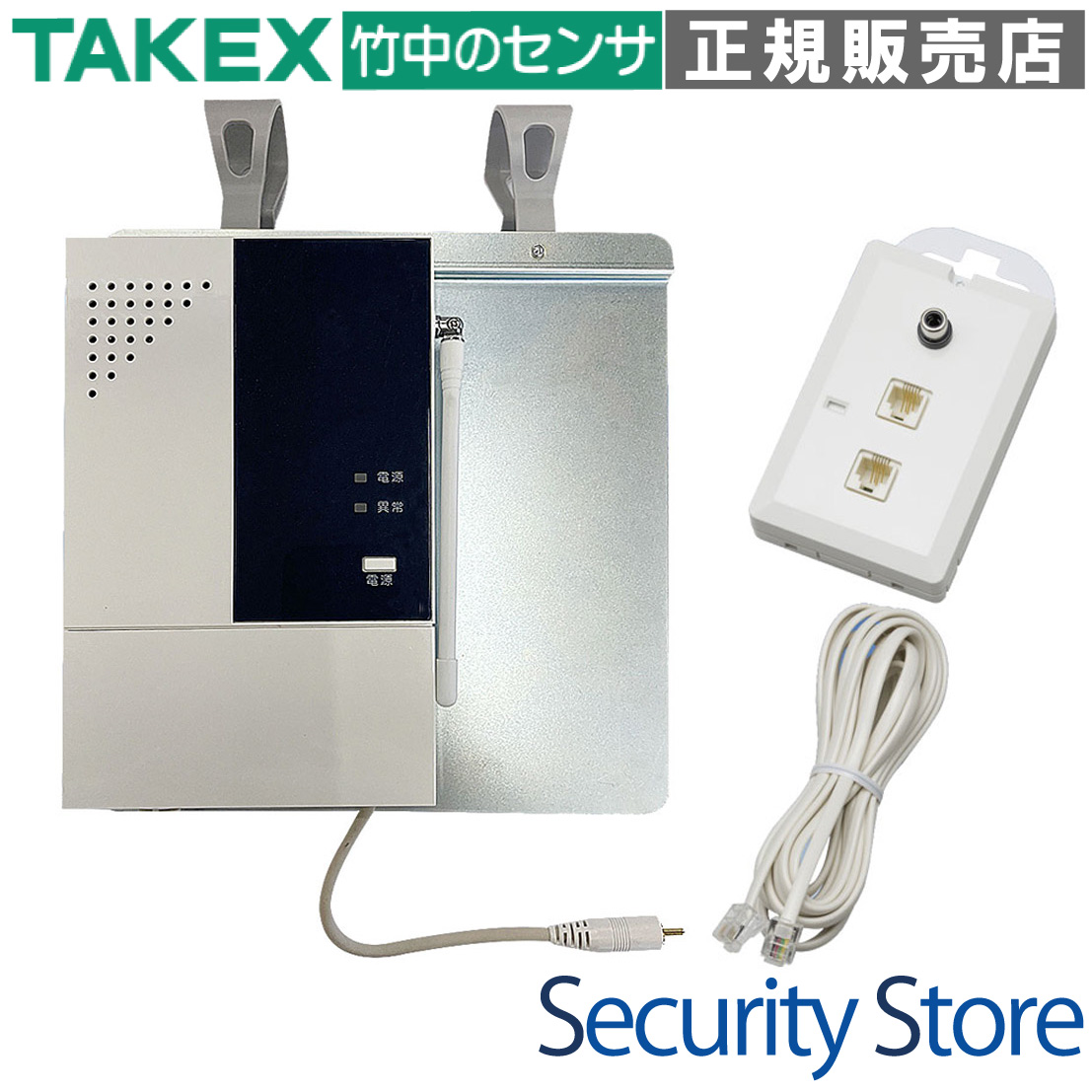

  • 主要構成： フック付受信機(HCR-200F) ＋ 分配コンセント(BC-S(M))
  • 対応メーカー： (株)ナカヨ ナースコール専用
  • 通信性能： 小電力無線（見通し約100m）

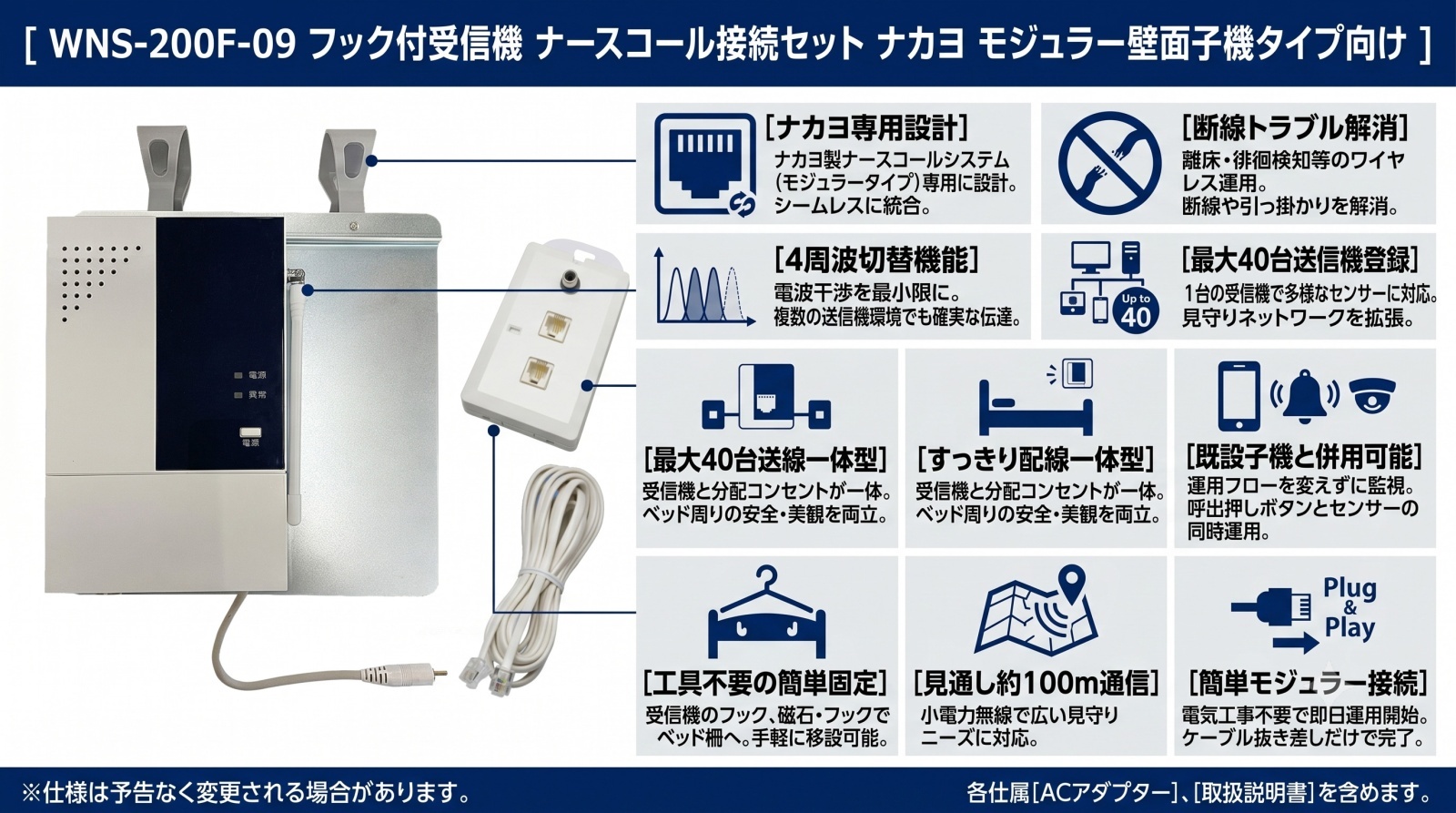

WNS-200F-09 フック付受信機 ナースコール接続セット

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • ナカヨ製ナースコール導入済みの施設
  • 離床センサーをワイヤレス化したい現場
  • マットセンサーの断線故障を減らしたい場合
  • 一時的にセンサーを増設する病室・居室

導入前に確認したいポイント

  • ナースコール子機がモジュラー接続タイプか
  • 使用するセンサーがTAKEX製ワイヤレス送信機か
  • 「握り押しボタン」がナカヨ純正品か
  • 受信機の電源確保（電池または外部電源）

特長

ナカヨ製ナースコールへのシームレスな統合

本製品は(株)ナカヨ製のナースコールシステム専用に設計されています。分配コンセント BC-S(M) を介することで、既存のナースコール子機の機能を損なうことなく、ワイヤレス受信機を接続することが可能です。

断線トラブルを解消するワイヤレス運用

マットセンサーやベッドセンサーから分配コンセントまでを無線化することで、有線式で発生しがちな「ケーブルの引っ掛け」や「断線」による故障、保守コストを大幅に削減します。

混信を最小限に抑える4周波切替対応

4周波切替機能を搭載しており、多数の送信機を設置する大規模施設においても、電波の混信を軽減し安定した信号受信を実現します。現場の電波環境に応じた最適なチャンネル設定が可能です。

最大40台の送信機を1台の受信機で集約

1台の受信機に対して、最大40台までのワイヤレス送信機を登録・運用可能です。複数のセンサー（マット、ドア、押しボタン等）を1ヶ所のナースコール入力へ効率的にまとめられます。

フック＆磁石による簡単かつ柔軟な設置

受信機本体にはフックが、分配コンセント裏面には磁石とフックが装備されています。ベッド柵、ヘッドボード、金属製の壁面など、現場の状況に合わせて工具不要で簡単に設置・移動ができます。

握り押しボタンとの同時利用が可能

分配コンセントを使用することで、ナースコール用の「握り押しボタン」を取り外す必要がありません。緊急時の手動呼び出し機能と、センサーによる自動検知機能を同時に維持できます。

見通し100mの長距離通信

小電力無線を採用し、見通し約100mの通信距離を確保しています。居室内だけでなく、廊下や隣接するスペースからの信号も確実にキャッチします。

現場をすっきりさせるパネル一体化設計

フック付受信機のパネル上に分配コンセントを一体化させることができ、配線が複雑になりがちなベッド周りをすっきりと整理。施工後の見た目と安全性を両立します。

選定時に評価したい強み

  • 高い互換性：ナカヨ製ナースコールの挙動（脱落信号等）に完全対応。
  • 保守の容易さ：無線化により有線トラブルが激減し、スタッフの負担を軽減。
  • 柔軟な拡張性：40台登録と4周波切替により、将来的な増設にも柔軟に対応可能。
  • スピード導入：モジュラー接続とフック掛け設計により、即日運用開始が可能。

製品仕様

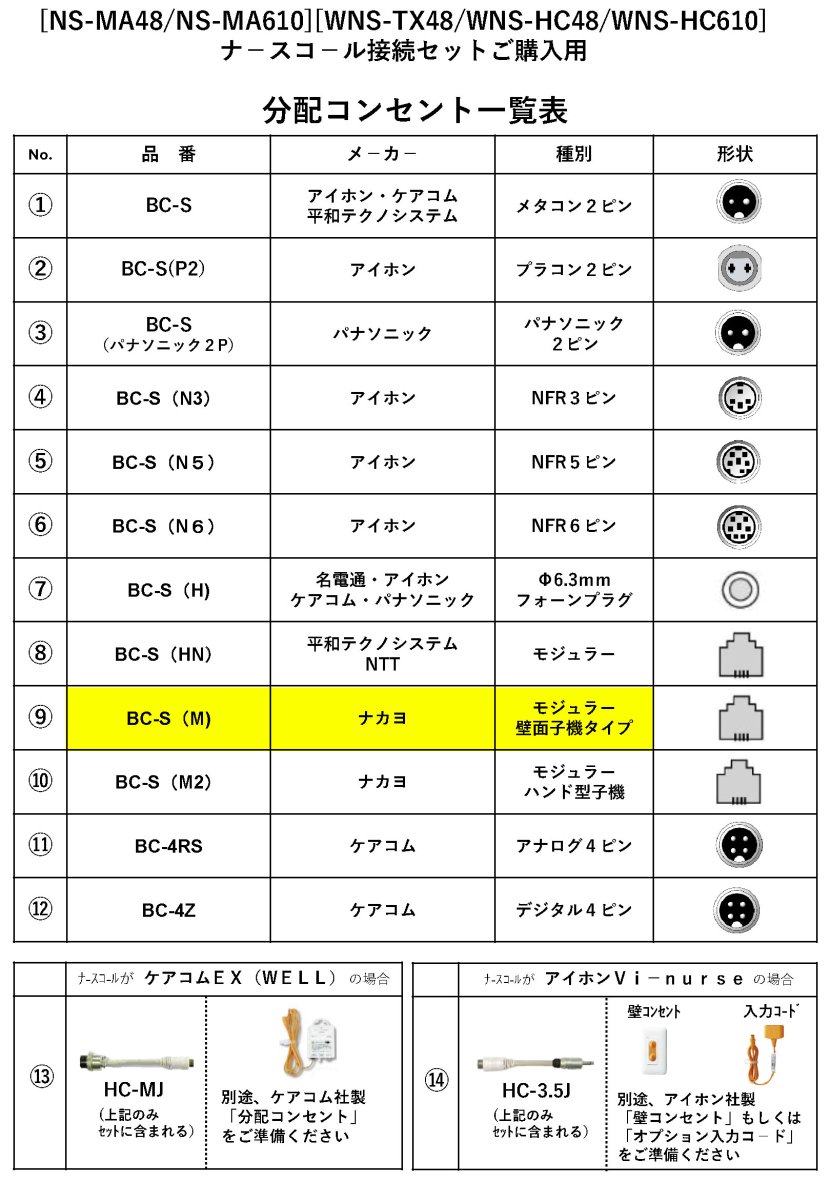

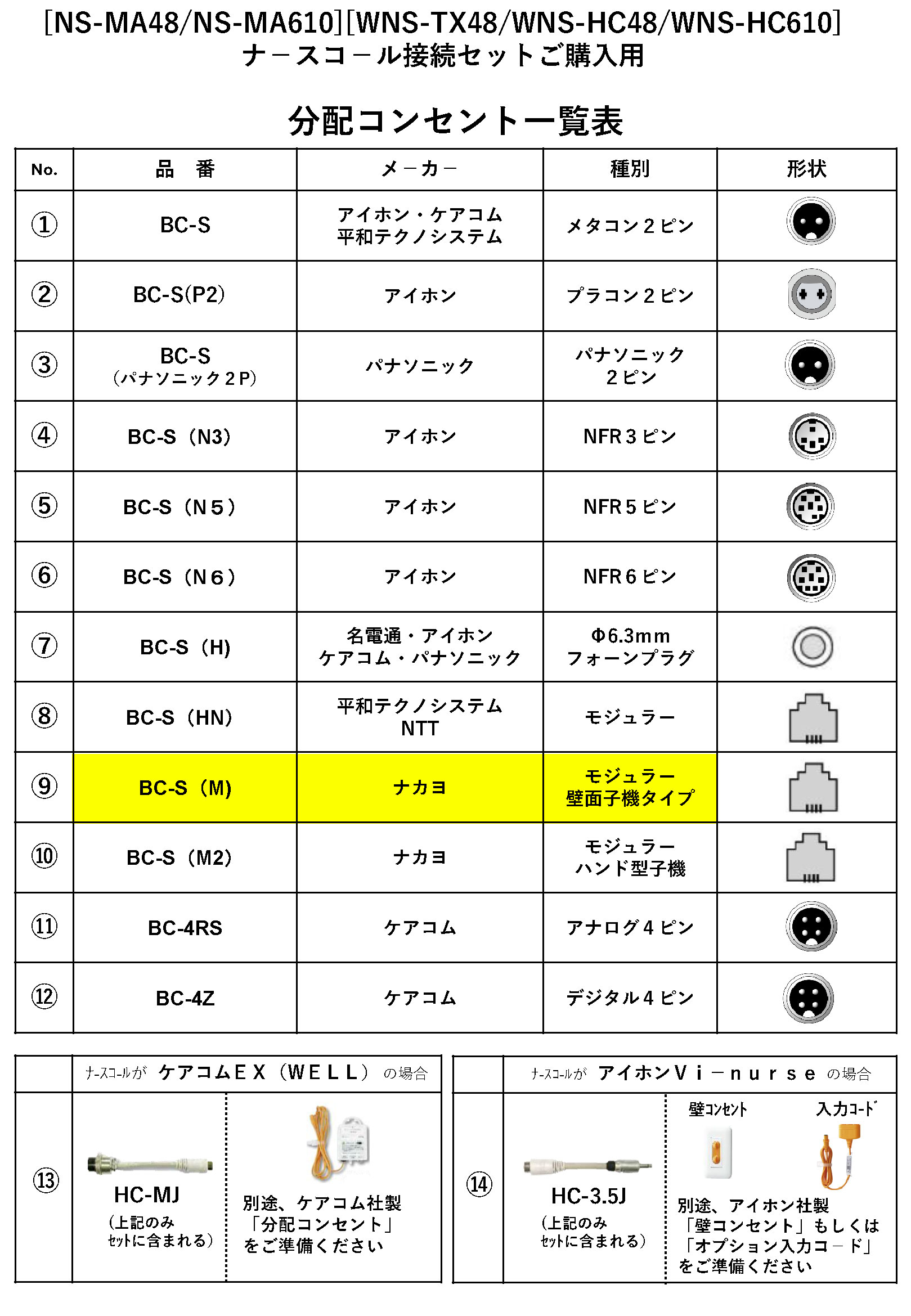

分配コンセント [BC-S(M)] 仕様

項目内容
品名分配コンセント(モジュラー仕様)
品番BC-S(M)
対応メーカー(株)ナカヨ ナースコール専用
入力端子ジャック×1（センサー入力用）
4極モジュラー×1（握り押しボタン用）
出力端子4極モジュラー×1（子機接続用）
外形寸法幅64mm × 高さ123mm × 奥行25.5mm（突起部除く）
質量約70g
材質/色樹脂 / 白色
使用可能温度-10℃ 〜 +50℃
設置場所屋内（裏面磁石・フック付）
付属品モジュラーケーブル（4極・3m）

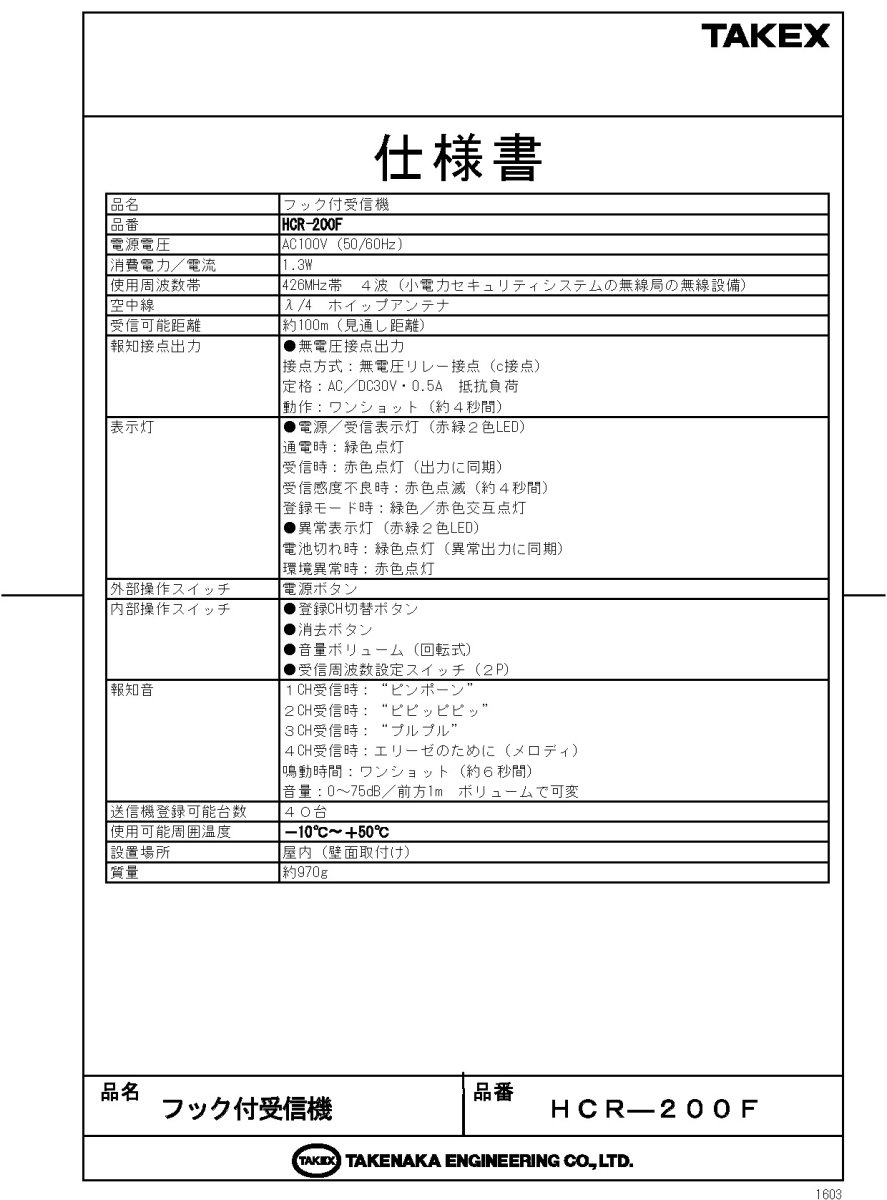

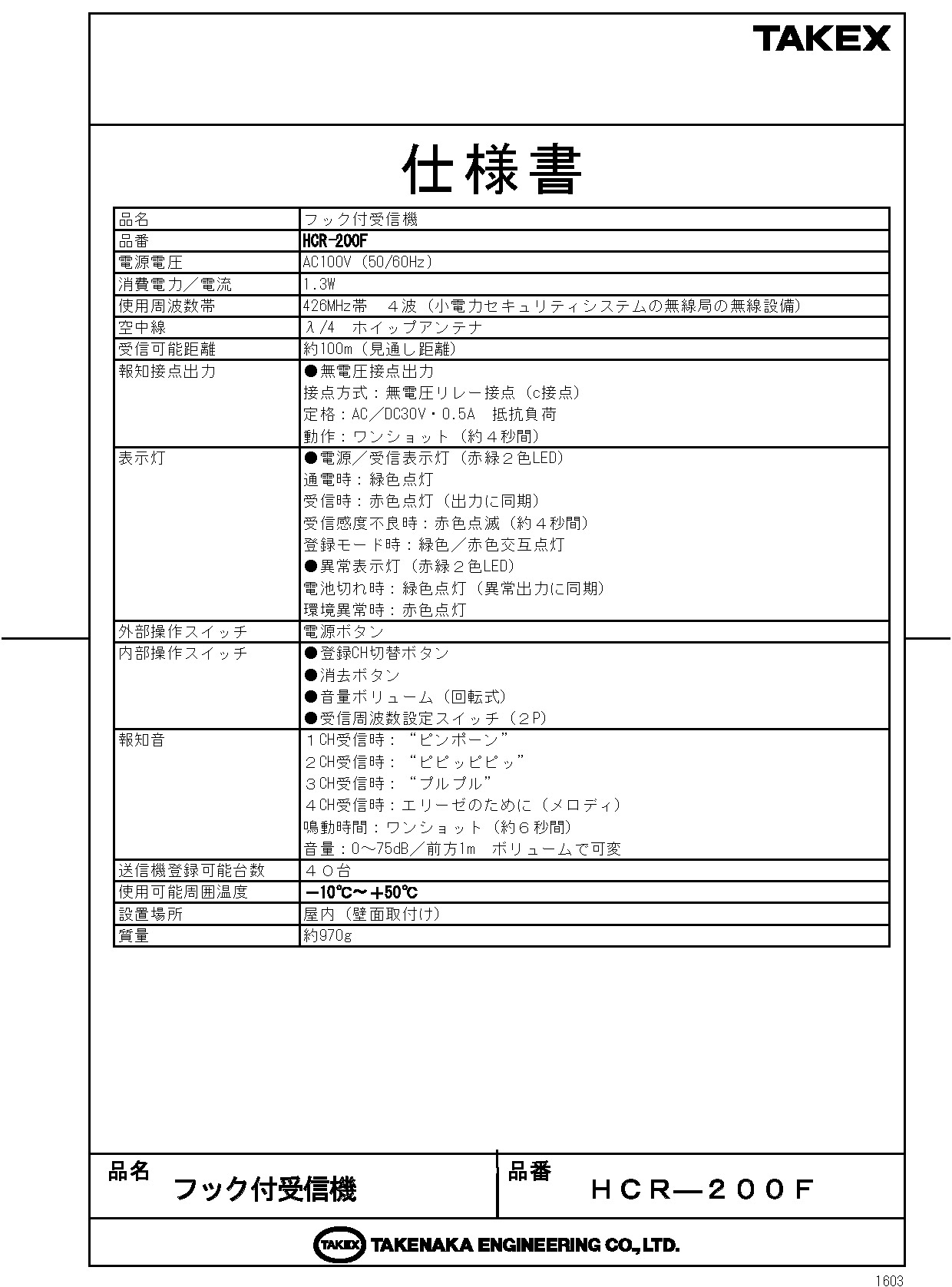

フック付受信機 [HCR-200F] 仕様

項目内容
送信機登録台数最大40台
通信方式小電力無線（4周波切替対応）
電波到達距離見通し約100m
設置方法フック掛け（ベッド柵・ヘッドボード等）
主な機能受信時出力、登録・消去モード、周波数切替

FAQ

Q：ナカヨ製以外のナースコールでも使用できますか？ A：いいえ。本モデルは(株)ナカヨ製ナースコール（モジュラータイプ）専用のセットとなっております。他メーカー様用については別途専用モデルをご選定ください。
Q：握り押しボタンを接続せずに使用できますか？ A：いいえ、必ず接続してください。接続しない場合、ナースコール側が断線（脱落）と判断し、異常信号が発生します。
Q：送信機はどのモデルが使えますか？ A：竹中エンジニアリング製の小電力ワイヤレス送信機（マットセンサー送信機、ベッドセンサー送信機、携帯型送信機等）がご利用いただけます。
Q：4周波切替とはどのような機能ですか？ A：近隣の部屋で同じシステムを使用している際、電波が混信して誤作動するのを防ぐため、通信に使用する周波数を4つのチャンネルから選択できる機能です。
Q：1台の受信機で複数のベッドを監視できますか？ A：登録は40台まで可能ですが、ナースコールへの出力は1系統となるため、どの送信機が動作しても同じ呼び出し信号になります。個別識別が必要な場合はベッドごとに本製品が必要です。
Q：電波が届かない場合はどうすればよいですか？ A：見通し100mですが、コンクリート壁などの障害物により短くなる場合があります。その際は別途、中継機を設置することで距離を延長できます。
Q：取付に工事は必要ですか？ A：モジュラーケーブルの抜き差しと、フックによる設置が基本ですので、専門の電気工事なしで導入いただけます。
Q：屋外で使用できますか？ A：いいえ。本製品は屋内専用仕様です。水濡れや極端な湿気、直射日光を避けてご使用ください。
Q：電池交換の目安は？ A：受信機の運用方法（電池駆動の場合）によりますが、定期的な動作確認を推奨します。送信機側には通常、電池切れ報知機能がございます。
Q：医療機器としての認証はありますか？ A：本製品はヘルスケア用機器（生活補助用具）であり、医療用機器ではありません。人命に直接関わる用途や事故防止を保証するものではない点にご注意ください。
