WNS-HC48-09 マットセンサー ナースコールセット(無線式) ナカヨ モジュラー壁面子機タイプ向け TAKEX 竹中エンジニアリング [WNS-HC48-09]

WNS-HC48-09 マットセンサー ナースコールセット(無線式) ナカヨ モジュラー壁面子機タイプ向け TAKEX 竹中エンジニアリング [WNS-HC48-09]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) ナースコール連動 離床センサー ワイヤレス ナカヨ製対応

WNS-HC48-09 マットセンサー ナースコールセット(無線式) ナカヨ モジュラー壁面子機タイプ向け

本製品は、ナカヨ製ナースコールシステムに対応した、無線式のマットセンサーセットです。ベッドサイドや出入り口に設置することで、対象者の離床や移動を検知し、ワイヤレスでナースコールへ報知します。配線による転倒リスクを軽減しつつ、既設の呼出ボタンもそのまま併用できる高機能なBtoB向けケア製品です。

  • 型番： WNS-HC48-09
  • 製品名： マットセンサー ナースコールセット(無線式)

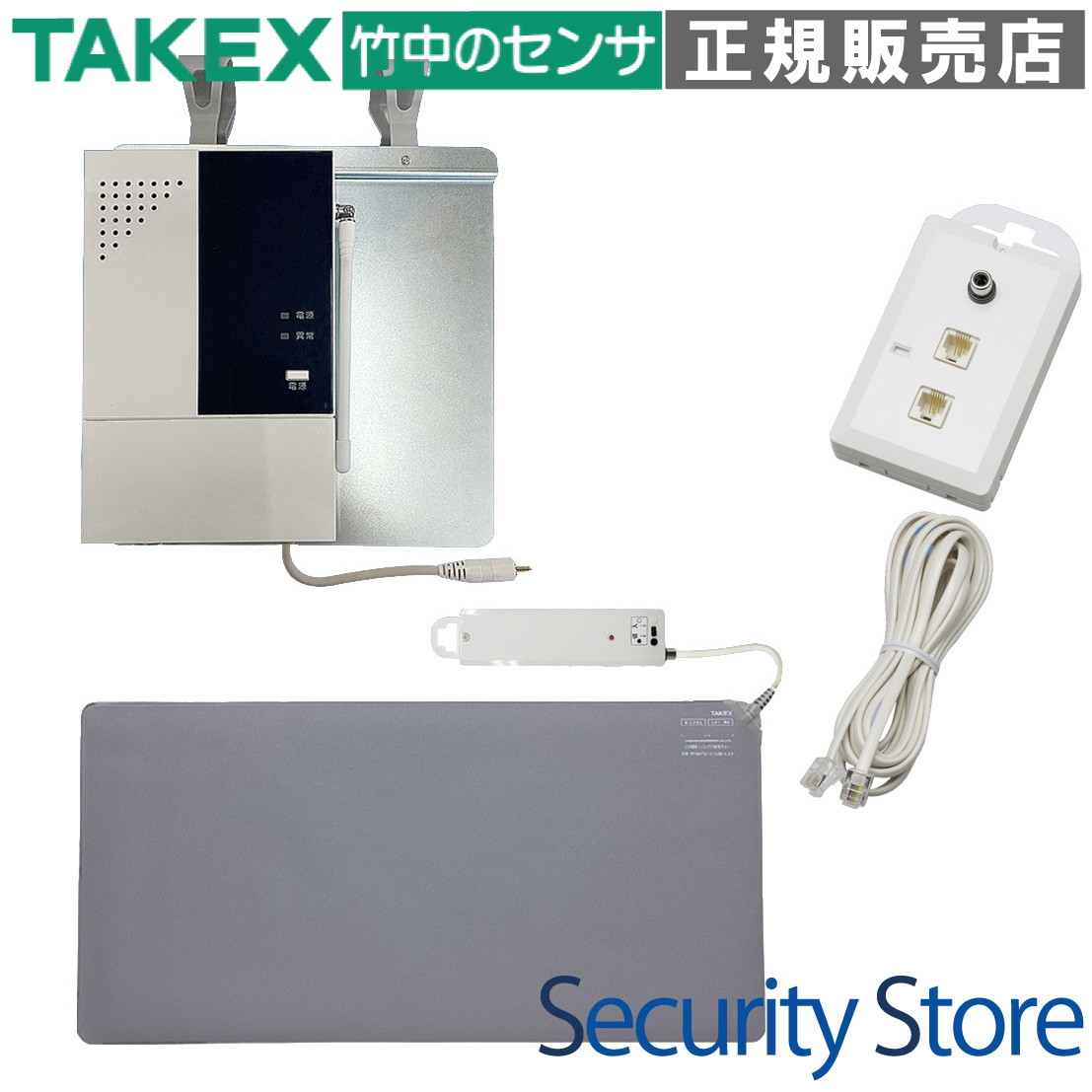

  • 構成： マットセンサー(MA-48)、送信機(HC-116)、受信機(HCR-200F)、分配コンセント(BC-S(M))
  • 対応システム： (株)ナカヨ製ナースコール（モジュラー仕様）
  • 通信距離： 見通し約100m
  • 設置方式： フック掛け / 裏面マグネット / 磁石固定

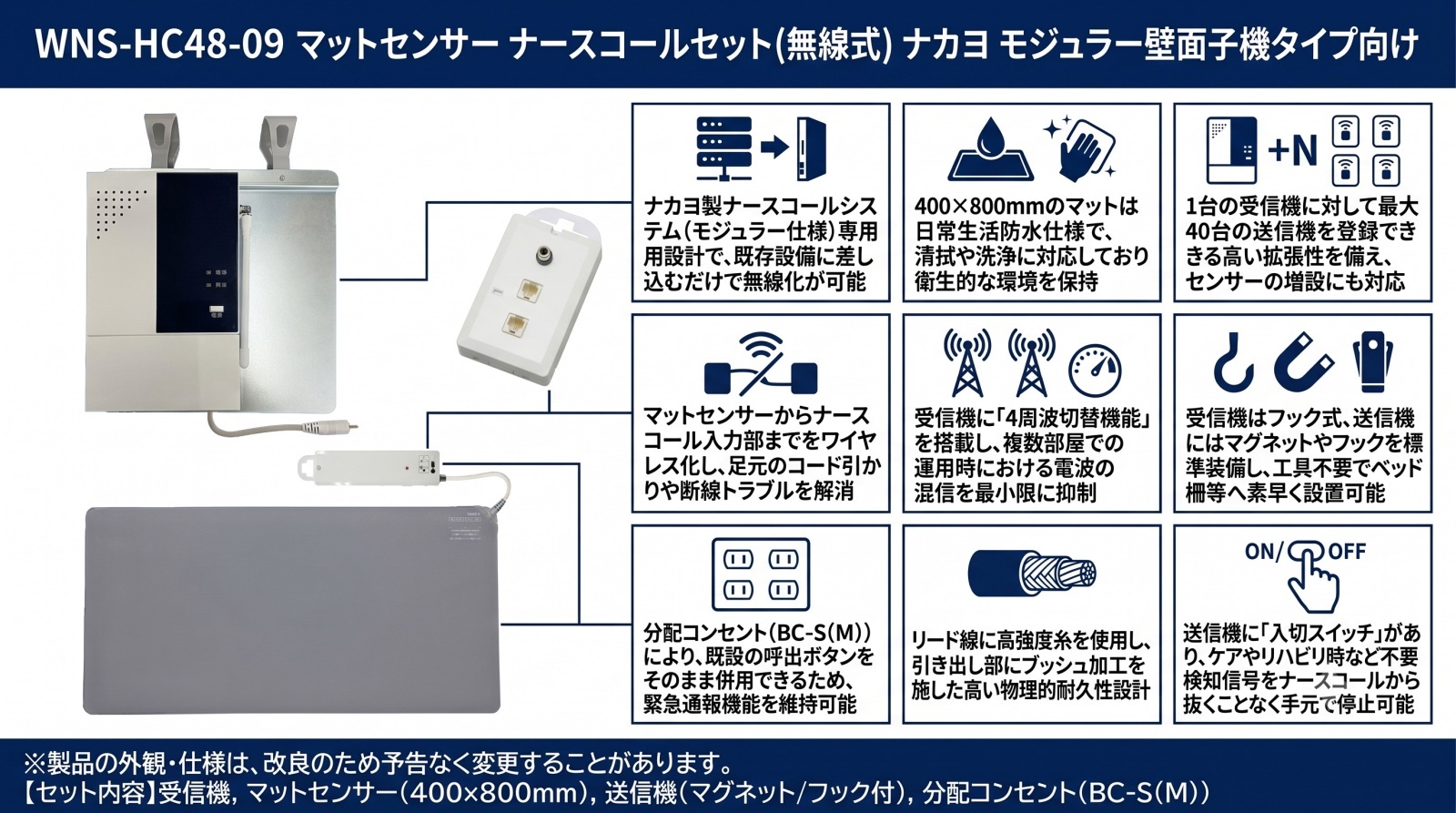

WNS-HC48-09 マットセンサー ナースコールセット

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 病院・介護施設での離床検知・徘徊防止
  • ナカヨ製ナースコール導入環境の無線化
  • 有線ケーブルによる転倒事故を防ぎたい現場
  • 一時的な監視強化が必要な病室や居室

導入前に確認したいポイント

  • ナカヨ製ナースコールの接続端子がモジュラー式か
  • 既設の「握り押しボタン」の有無（併用必須）
  • 送信機と受信機の間に大きな遮蔽物がないか
  • 設置場所付近に受信機を固定する場所（柵等）があるか

特長

配線不要のワイヤレス運用で安全性を向上

マットセンサーからナースコール入力部までをワイヤレス化。有線式で課題となっていたコードによる足元の引っ掛かりや、繰り返しの抜き差しによる断線トラブルを解消し、安全でスッキリとした設置環境を実現します。

信頼性の高い「MA-48」マットセンサー

検知面積 400×800mm の最適なサイズ設計を採用。高強度糸を組み込んだリード線やブッシュ加工により、強い引っ張りにも耐える堅牢性を備えています。金メッキプラグの採用で耐腐食性にも優れ、長期にわたり安定して動作します。

消毒・洗浄が可能な日常生活防水仕様

マットセンサー本体は日常生活防水仕様となっており、万が一の汚染時も消毒や洗浄が可能です。衛生面が重視される医療・介護の現場でも安心してお使いいただけます。

電波混信を防止する「4周波切替」機能

受信機HCR-200Fは4周波切替に対応。複数の居室で同時に使用する場合でも、周波数を分けることで電波の混信を軽減し、確実な報知をサポートします。

既設呼出ボタンとの同時利用が可能

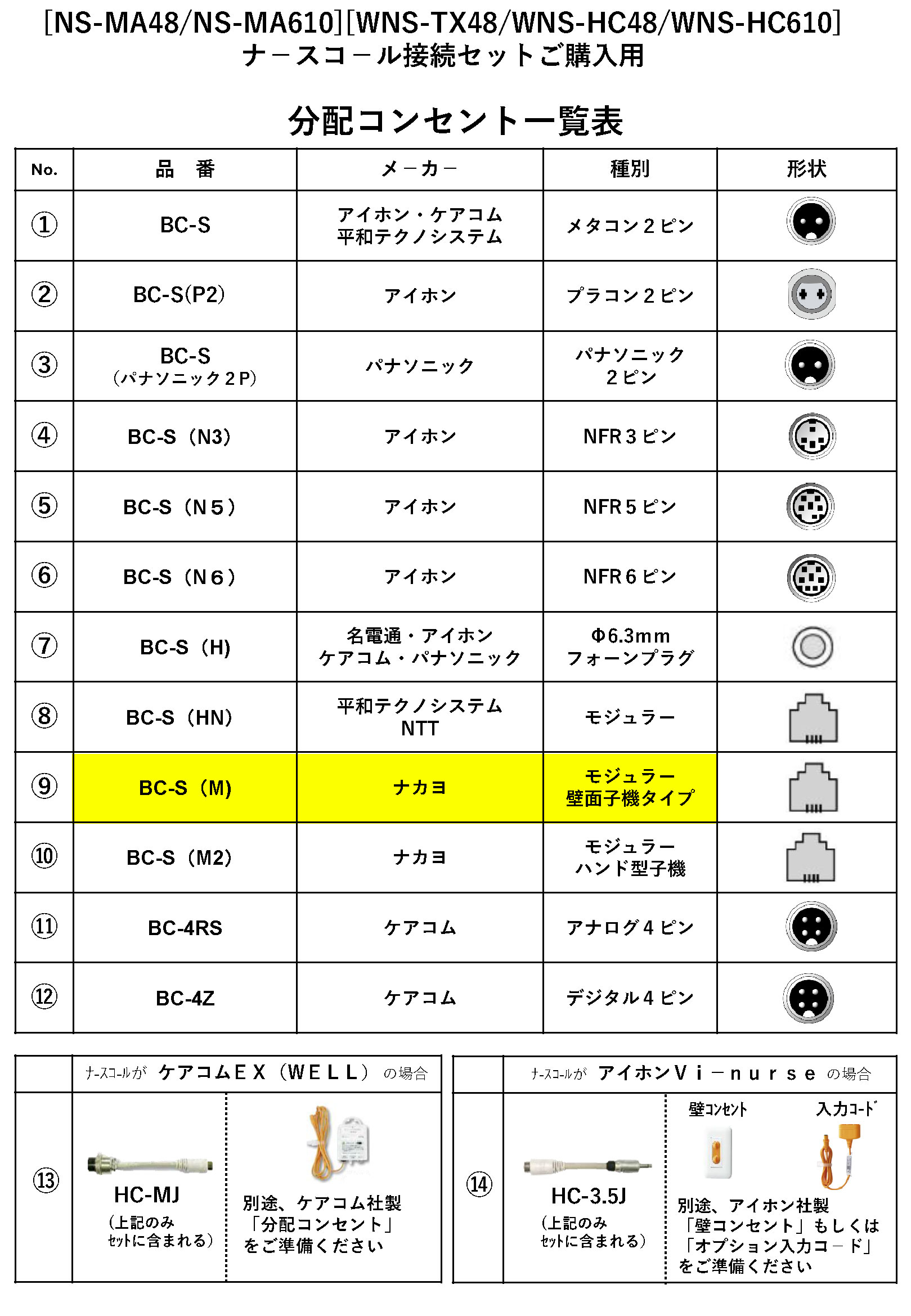

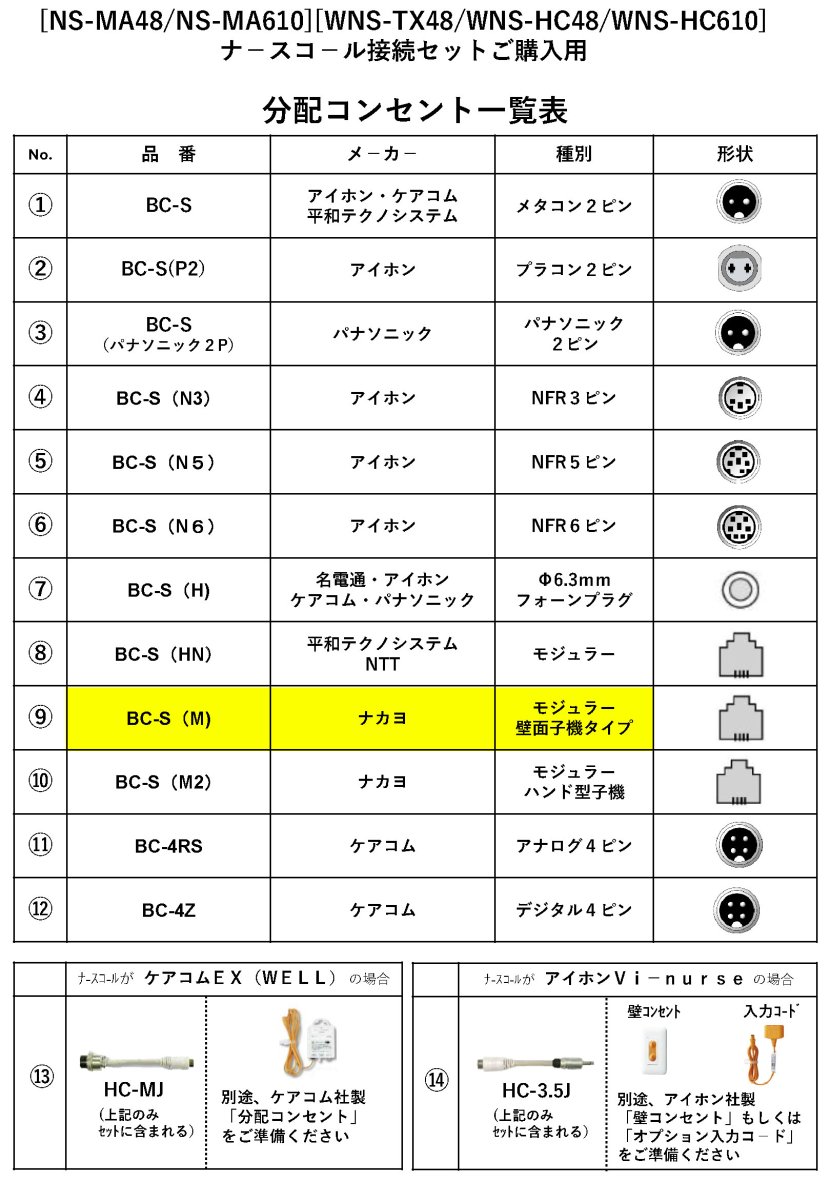

付属の分配コンセント「BC-S(M)」を使用することで、ナースコールの呼出ボタンを外すことなく、本システムを追加導入できます。緊急時の手動呼出機能を損なうことがありません。

簡単かつ柔軟な設置を実現する設計

受信機にはベッド柵やヘッドボードに掛けられるフックを装備。分配コンセントや送信機にはマグネットやフックが備わっており、現場の状況に合わせて工具不要で素早く設置・移動が可能です。

最大40台の送信機を登録可能

一つの受信機に対して、最大40台までのワイヤレス送信機を登録できます。マットセンサーだけでなく、竹中エンジニアリング製の様々なワイヤレスセンサーを組み合わせて運用することが可能です。

選定時に評価したい強み

  • システム親和性： ナカヨ製ナースコール専用設計により、確実に連動。
  • 耐久設計： 高強度糸入りリード線と金メッキプラグによる故障低減。
  • 現場対応力： マグネット・フック・4周波切替など、現場の運用を熟知した機能群。
  • 利便性： 便利な「入切スイッチ」付き送信機で、不要な報知を即座に停止可能。

施工・設置ガイド

本製品は「ナカヨ製ナースコール」専用です。設置時は以下の点に注意してください。

確認項目 設置・運用の考え方
握り押しボタンの接続 分配コンセントには必ず既設の呼出ボタンを接続してください。未接続だと脱落信号（断線警告）が出る場合があります。
電波環境の確認 見通し100mですが、鉄筋コンクリート壁や金属板の遮蔽により距離が短くなるため、事前の到達確認を推奨します。
メンテナンス マットは水洗い可能ですが、ピンプラグ部分は水に濡らさないよう注意してください。
送信機の電池 ワイヤレス送信機は電池駆動です。定期的な動作確認と電池交換を行ってください。

製品仕様

項目 内容
セット型番 WNS-HC48-09
対応メーカー (株)ナカヨ製 ナースコールシステム
マットセンサー(MA-48) サイズ：400×800mm / コード長：3m(ピンプラグ付) / 日常生活防水仕様
受信機(HCR-200F) 空中線電力：10mW以下 / 通信距離：約100m / 登録台数：最大40台 / 4周波切替機能
送信機(HC-116) 入力：ピンジャック / 装備：入切スイッチ、フック、裏面マグネット
分配コンセント(BC-S(M)) 外寸：W64×H123×D25.5mm / 入力：ピンジャック、4極モジュラー / 出力：4極モジュラー
使用周囲温度 -10℃ 〜 +50℃
付属品 モジュラーケーブル(4極・3m)

FAQ

Q：ナカヨ製以外のナースコールでも使えますか？ A：本製品（WNS-HC48-09）はナカヨ製専用の分配コンセントを同梱しています。他メーカーの場合は、それぞれのメーカーに対応したセット品をお選びください。
Q：呼出ボタン（握りボタン）を繋がずに使用できますか？ A：いいえ、必ず接続してください。接続しない場合、ナースコールシステム側が断線（脱落）と判断し、アラートが発生し続ける可能性があります。
Q：マットセンサーは水洗いできますか？ A：はい、日常生活防水仕様ですので、消毒液による拭き取りや洗浄が可能です。ただし、接続端子のピンプラグ部分は濡らさないようにしてください。
Q：電波の届く範囲はどのくらいですか？ A：障害物のない見通し環境で約100mです。ただし、壁の材質や建物の構造により短くなるため、実際の現場での確認をお願いします。
Q：複数の部屋で使うと混信しませんか？ A：4周波切替機能に対応しているため、隣接する部屋で異なる周波数を設定することで、電波干渉のリスクを大幅に軽減できます。
Q：送信機の電池寿命はどのくらいですか？ A：使用頻度にもよりますが、一般的な運用で約1〜2年が目安です。定期的な点検を推奨します。
Q：マットセンサーに表裏はありますか？ A：本製品はローコスト化と使いやすさを追求し、表裏同じ材質を採用しているため、どちらの面でも同様にお使いいただけます。
Q：送信機を増設することは可能ですか？ A：はい、1台の受信機につき最大40台までの送信機を登録・運用することが可能です。
Q：マットのコードが切れないか心配です。 A：リード線には高強度糸が組み込まれており、引き出し部もブッシュ加工されているため、通常の引っ張りに対して非常に高い耐久性を持っています。
Q：設置には工事が必要ですか？ A：モジュラー式のナースコール子機であれば、プラグを差し替えるだけですので、専門の電気工事なしで簡単に導入いただけます。
