TAKEX（竹中エンジニアリング）ナースコール連動離床センサー病院・介護施設向け

NS-MA48-10 マットセンサーナースコールセット(有線式) ナカヨモジュラーハンド型子機向け

病院や介護施設のナースコールシステムと連動し、患者の離床や徘徊を確実に検知する有線式マットセンサーセットです。ナカヨ製モジュラーハンド型子機専用の分配コンセントを同梱しており、導入後すぐに既存の設備へ組み込むことが可能です。

型番： NS-MA48-10

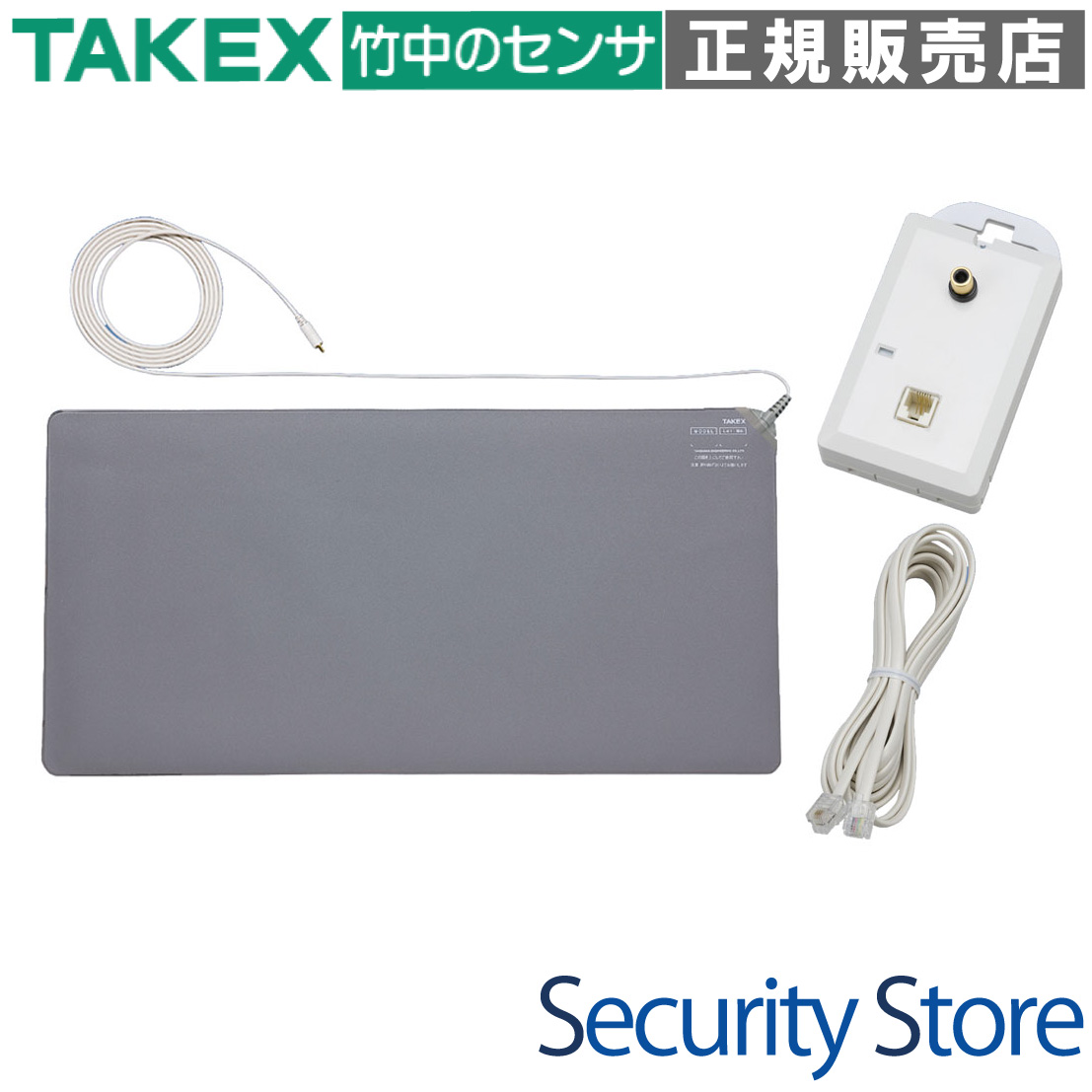

製品構成： マットセンサー（MA-48）＋分配コンセント（BC-S(M2)）
対応メーカー： 株式会社ナカヨ（ハンディコール ES-HNDINTA-2 / 5）
主な用途： 離床検知、徘徊防止、転倒事故の未然防止
設置場所： ベッドサイドの床面、部屋の出入り口
検知方式： 面状荷重検知（無電圧a接点出力）

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

夜間の独歩による転倒リスクがある患者の見守り
認知症等による無断外出・徘徊の早期検知
ナカヨ製ハンディコールを導入済みの病棟・施設
配線の安定性を重視する有線接続での運用

導入前に確認したいポイント

ナカヨ製子機の型番（ES-HNDINTA-2/5等）との適合性
設置場所の床面が平滑であること
マットの上に重量物（ベッド脚等）が乗らない配置
既存の握り押しボタンが手元にあること

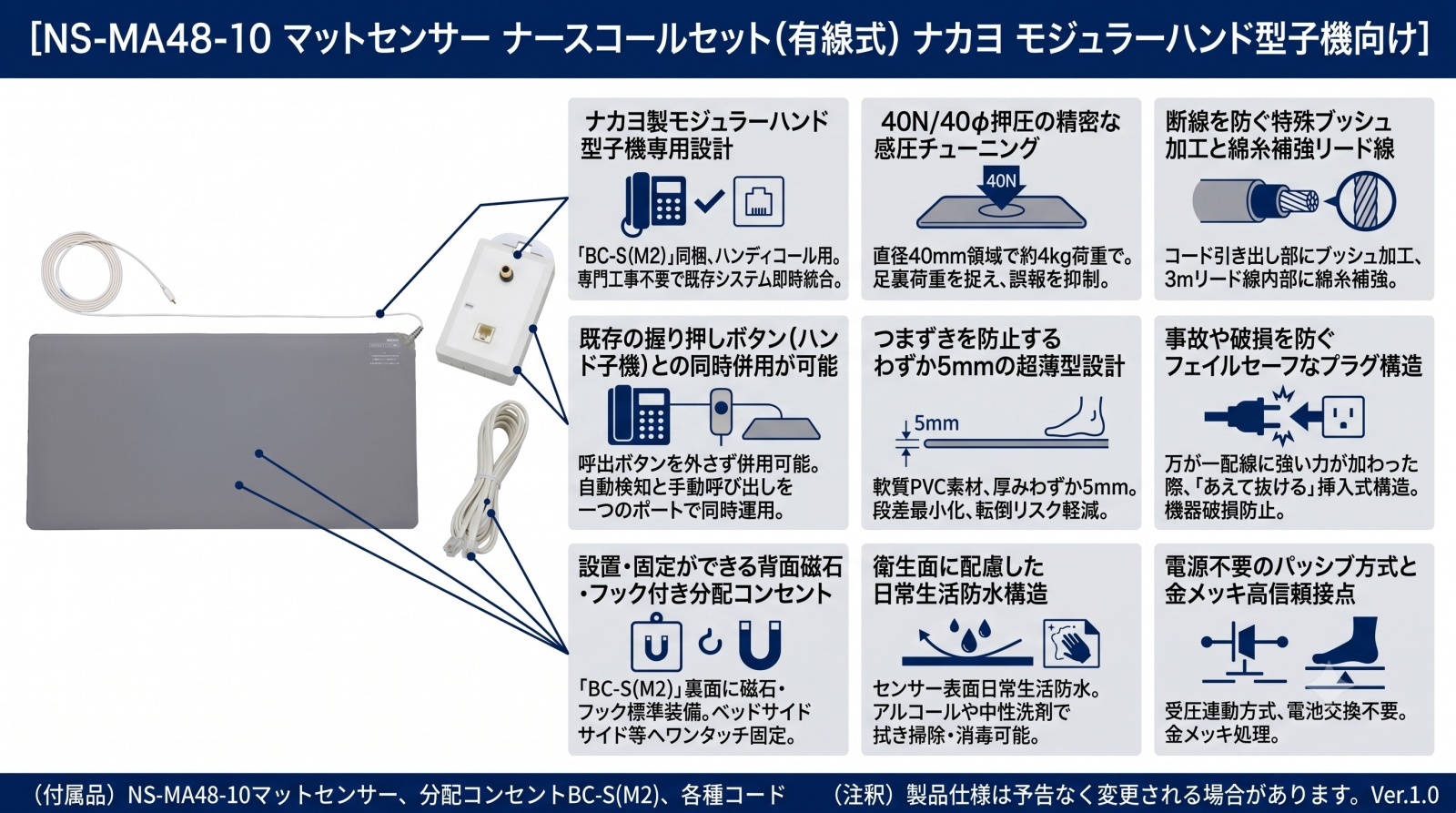

特長

高精度の面状感圧テクノロジーによる確実な検知

心臓部には「40N / 40φ押圧」という絶妙な感圧チューニングが施された回路を採用しています。これは直径40mmの領域に約4kgの荷重がかかった際に動作する設計で、小柄な高齢者の足跡を確実に捉えつつ、軽量な落下物による誤報を抑制します。

現場の過酷な使用に耐える「高耐久設計」

リード線の引き出し部には特殊なブッシュ加工を施し、さらに内部には綿糸補強（高強度糸）を組み込んでいます。ベッドの移動や歩行時の引っ掛けによる「断線」や「引きちぎり」に対する物理的耐性を大幅に向上させています。

つまずきを防止するわずか5mmの超薄型設計

軟質PVC（ポリ塩化ビニル）素材を採用し、全体の厚みを5mmに抑えています。床面との密着性が高く、段差がほとんど生じないため、歩行が不安定な患者様でもつまずくリスクを最小限に抑え、二次的な転倒事故を防ぎます。

衛生面に配慮した日常生活防水構造

マット表面は日常生活防水構造となっており、アルコールや中性洗剤を用いた消毒・清掃が可能です。多忙な医療・介護現場において、清潔な状態を維持しながら長期にわたって運用いただけます。（※プラグ部を除く）

フェイルセーフを考慮したコネクタ構造

ピンプラグ部分は、万が一配線が強く引っかかった場合に「あえて抜ける」挿入式構造を採用しています。これにより、患者の転倒事故や機器の物理的破損を未然に防ぐ安全設計となっています。

ナカヨ製システムに特化した専用インターフェース

同梱の分配コンセント「BC-S(M2)」は、ナカヨ製ハンディコール専用に開発されています。磁石とフックを背面に装備しており、ベッドサイドのスチールフレーム等へ工具なしで簡単に固定が可能です。

    選定時に評価したい強み
    即時導入性： センサーと分配コンセントがセットのため、選定の手間がありません。
信頼の接点仕様： 金メッキ処理を施した接点により、長期間安定した導通を維持します。
脱落検知対応： ナースコール側のプラグ抜け監視機能を損なわないシステム構成が可能です。
施工の容易さ： 電源工事不要。モジュラーケーブル（3m）も付属し、柔軟な配置ができます。



施工・設置ガイド

本製品の信頼性を維持するため、以下の設置条件と手順を遵守してください。

確認項目	この製品での考え方
設置位置	ベッドから第一歩目が確実に踏まれる床面、またはドア導線上に敷設してください。
禁止事項	折り曲げ・折りたたみは厳禁です。内部接点が破壊され、故障の原因となります。
荷重制限	キャスター付き台車やベッドの脚、車椅子の下敷きにならないよう注意してください。
接続手順	分配コンセントには必ず「既設の握り押しボタン」を接続してください。抜けた状態ではナースコール親機で異常警報（脱落断線）が発生します。

詳細なトラブルシューティング

踏んでもナースコールが鳴らないピンプラグが分配コンセントの奥まで差し込まれているか確認してください。テスターがある場合は、プラグ先端間の導通を確認し、踏んだ際に0Ωになればセンサーは正常です。

誰もいないのに報知し続けるマットの上に物が放置されていないか、またはベッドの脚などがマットの端を踏んでいないか確認してください。内部接点が圧壊している場合はリプレイスが必要です。

ナースコール親機で「脱落断線」エラーが出る分配コンセントに既設の握り押しボタン（ハンド子機）が接続されているか確認してください。握りボタンが未接続だとナースコール側が異常と判断します。

製品仕様

マットセンサー部（MA-48）

項目	内容
サイズ	幅 800mm × 高さ 400mm × 厚み 5mm
有効検知部	幅 745mm × 高さ 355mm
質量	約 1.1kg
材質	軟質PVC（グレー色）
出力方式	無電圧a接点（受圧連動）
感圧特性	40N / 40φ押圧（約4kgf）
接点容量	30V ・ 100mA
防水性能	日常生活防水型（ピンプラグ部除く）
使用周囲温度	-10℃ 〜 +50℃
ケーブル	3m クリーム色（ピンプラグ付）

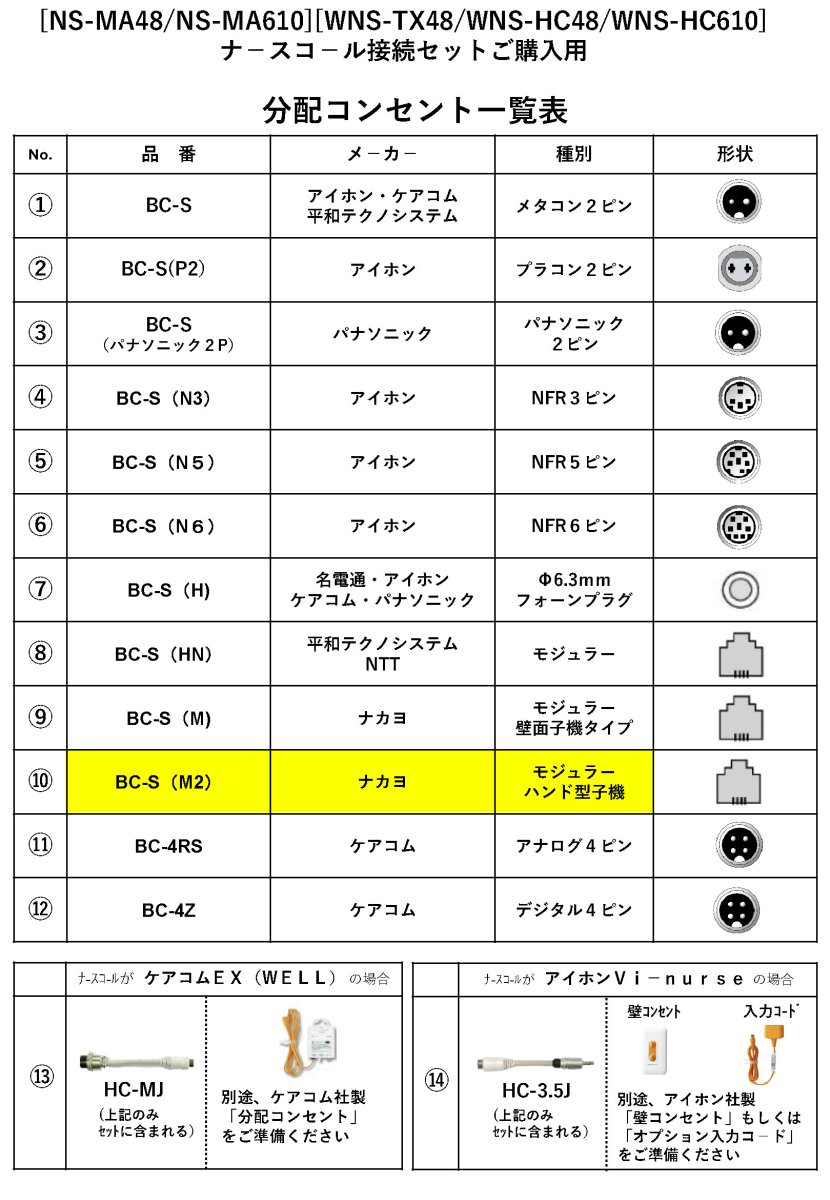

分配コンセント部（BC-S(M2)）

項目	内容
対応メーカー	株式会社ナカヨ（ハンディコール専用）
入力端子	RCAピンジャック × 1（無電圧メイク接点用）
出力端子	モジュラージャック × 1
外形寸法	W64 × H123 × D35.5mm（突起部除く）
質量	約 75g
取付方法	背面磁石または壁掛けフック
付属品	モジュラーケーブル（3m / 4極4芯）

FAQ

Q：購入してすぐに使えますか？ A：はい、マットセンサーと専用の分配コンセントがセットになっているため、ナカヨ製の対応子機があればすぐにご使用いただけます。

Q：電池や電源は必要ですか？ A：いいえ、本製品はパッシブ方式の接点デバイスですので、電源供給は不要です。

Q：マットを消毒することはできますか？ A：はい、日常生活防水構造ですので、アルコールや中性洗剤を含ませた布で拭き掃除が可能です。ただし、水没や高圧洗浄は避けてください。

Q：車椅子でマットの上を通っても大丈夫ですか？ A：推奨されません。車椅子のキャスターやかかとの細い靴などによる強い点荷重は、内部接点を破壊し、常時報知や故障の原因となります。

Q：マットの上に別のカーペットを敷いても検知しますか？ A：薄手の保護マットであれば可能ですが、厚すぎると荷重が分散され検知感度が低下します。必ず設置後に動作テストを行ってください。

Q：マットが反応しっぱなしになるのですが、修理できますか？ A：内部接点の物理的破損（圧壊）の場合、修理は不可能です。安全のため、新しいマットへの交換をお願いします。

Q：握り押しボタンを接続せずに使用できますか？ A：ナースコールシステムの仕様上、握りボタンを外すと「脱落断線」警報が出る場合が多いです。分配コンセントを介して、必ず元の握りボタンも接続して運用してください。

Q：マットの耐用年数はどのくらいですか？ A：推奨交換目安は納入後約5年です。使用頻度や環境により前後するため、定期的な動作点検を推奨します。

Q：冬場の寒い部屋でも使用できますか？ A：使用可能温度は-10℃以上です。ただし、極端な低温下ではマットのPVC素材が硬化しやすいため、折り曲げ等による破損に特に注意してください。

Q：他のメーカー（アイホンやケアコムなど）のナースコールに使えますか？ A：本製品セット（NS-MA48-10）はナカヨ専用です。他メーカー用のセットもございますので、子機のメーカーをご確認の上、適切なモデルをお選びください。
