WNS-HC48-10 マットセンサーナースコールセット(無線式) ナカヨモジュラーハンド型子機向け TAKEX 竹中エンジニアリング [WNS-HC48-10]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX（竹中エンジニアリング）離床センサーワイヤレスナカヨ製ハンディコール対応介護・報知機器

WNS-HC48-10 マットセンサーナースコールセット(無線式) ナカヨモジュラーハンド型子機向け

ベッドからの離床や部屋の出入りをワイヤレスで検知し、既存のナカヨ製ナースコールシステムへ通知するオールインワンセットです。

マットセンサー、送信機、受信機、そしてナカヨ専用の分配コンセントをパッケージ化。配線トラブルを解消し、スムーズな導入と確実な報知を実現します。

型番 WNS-HC48-10
通信方式 小電力セキュリティ電波（見通し約100m）
対応システム ナカヨ製ハンディコール（モジュラー仕様）

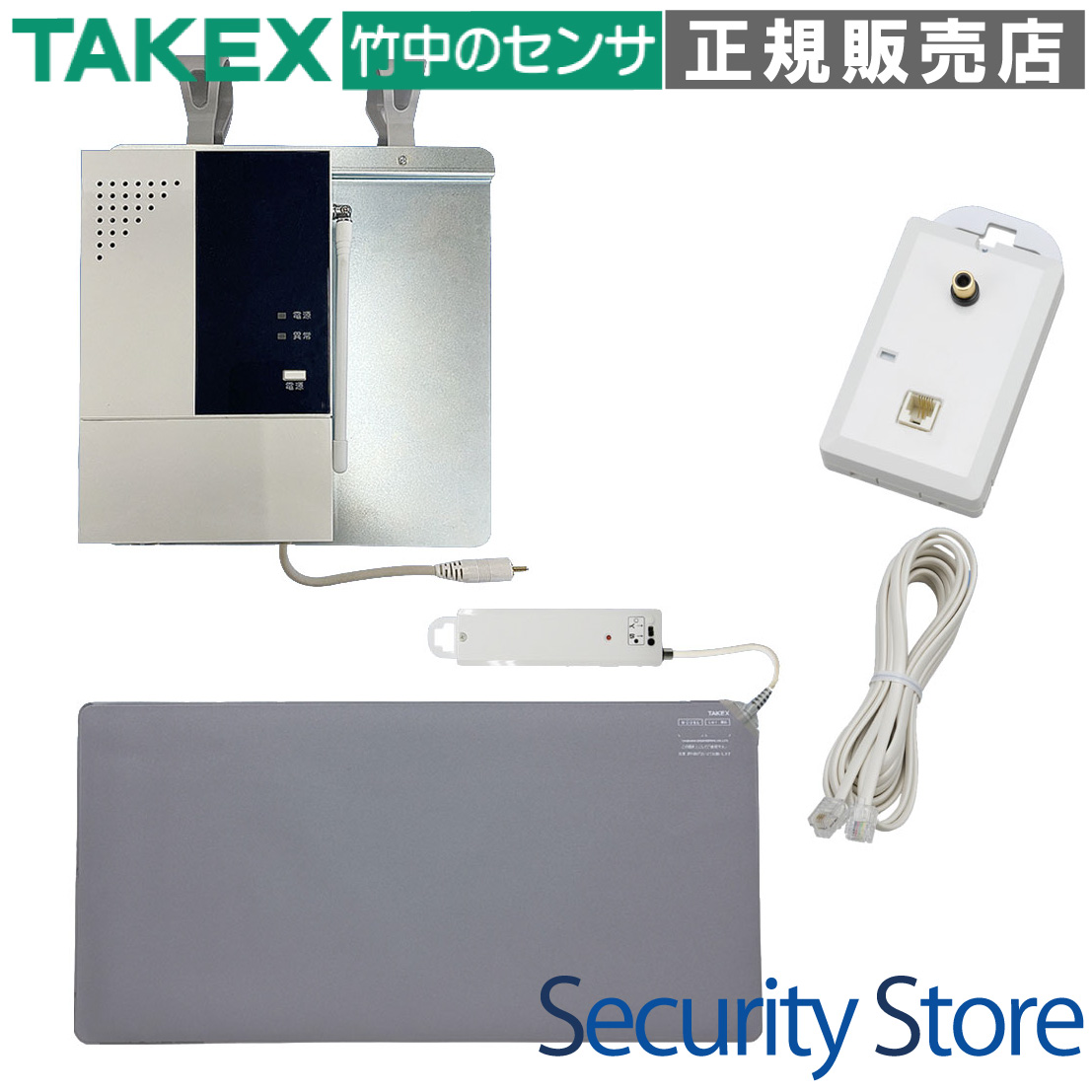

セット内容 マットセンサー(MA-48)、送信機(HC-116)、受信機(HCR-200F)、分配コンセント(BC-S(M2))
用途病院・介護施設での離床検知・徘徊防止

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

ナカヨ製ハンディコール導入済みの施設
ベッドサイドでの離床・転倒防止対策
徘徊の恐れがある方の出口検知
配線をすっきりさせたい介護現場
一時的なセンサー増設が必要な環境

導入前に確認したいポイント

ナカヨ製子機の型番（ES-HNDINTA等）
子機の接続端子がモジュラー形状か
受信機と送信機の距離（見通し100m内）
マット設置場所の床面状態
ナースコール子機側のスイッチ設定可否

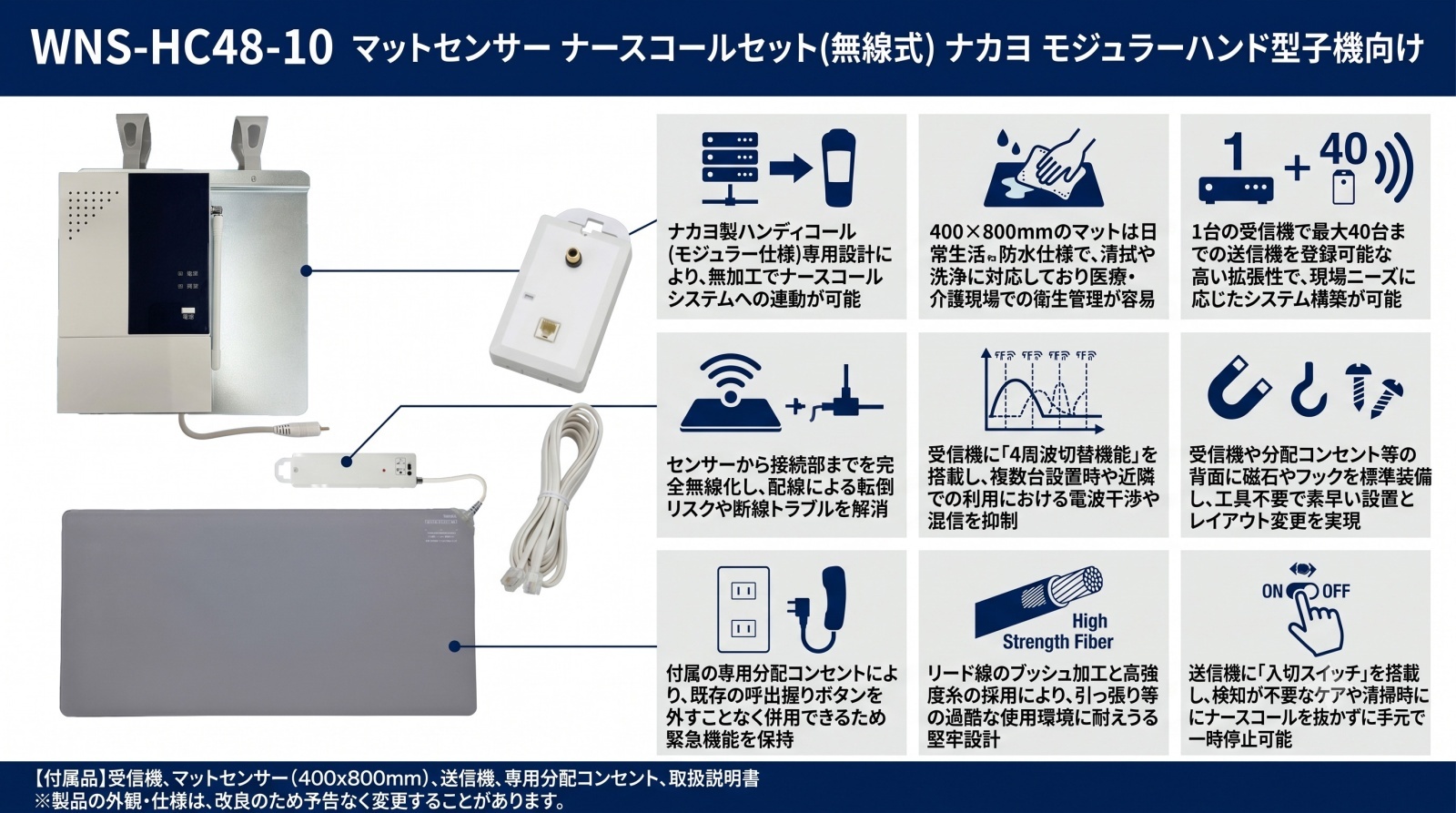

特長

センサーから分配器までを完全に無線化

マットセンサーとナースコール接続部の間をワイヤレス（小電力無線）で結びます。従来のような長い配線が不要になるため、断線トラブルを防止し、スタッフや入居者の足元を邪魔せず安全に運用できます。設置場所の移動も極めてスムーズです。

ナカヨ製「ハンディコール」専用設計

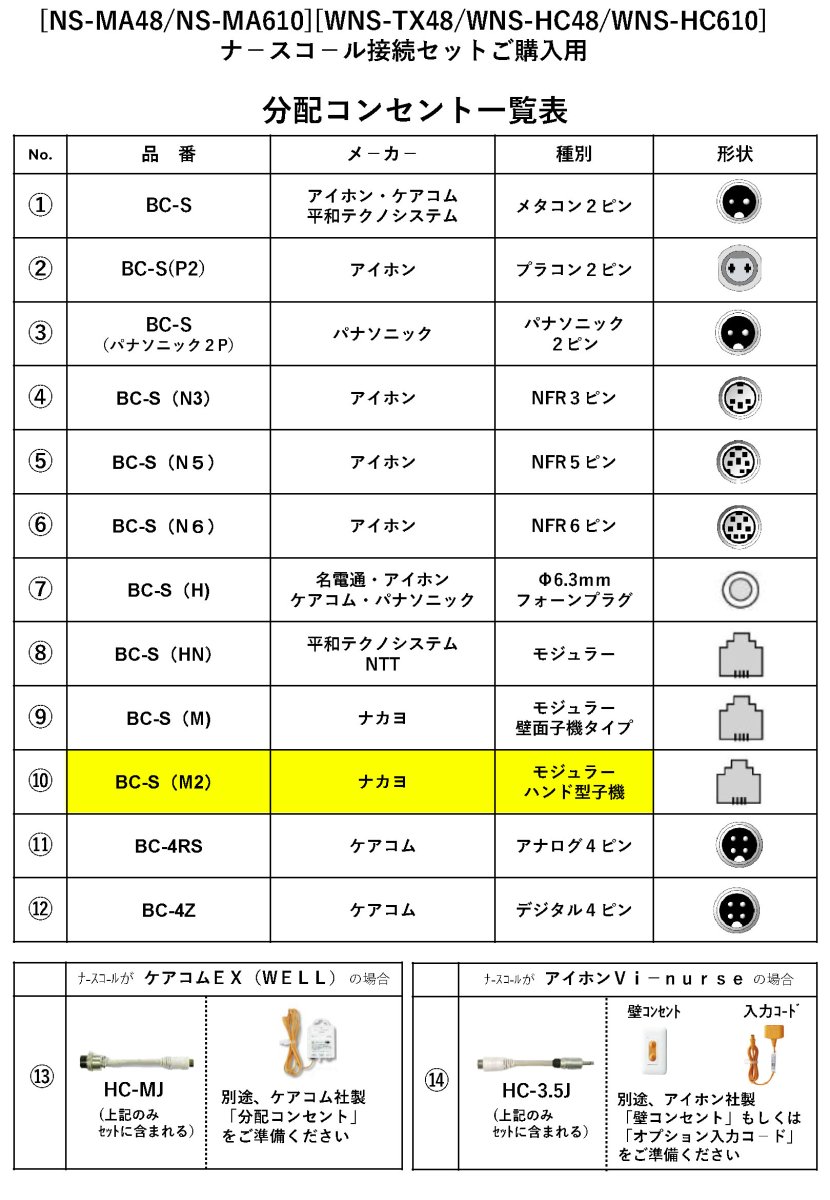

セットに含まれる分配コンセント BC-S(M2) は、株式会社ナカヨ製のモジュラー型ハンディコール専用に調整されています。複雑な配線加工をすることなく、付属のモジュラーケーブルで繋ぐだけで確実に信号をナースコールへ取り込めます。

高耐久・日常生活防水仕様のマットセンサー

検知部となる「MA-48」は、消毒や洗浄が可能な日常生活防水仕様です。リード線の引き出し部にはブッシュ加工を施し、コードには高強度糸を組み込むことで、強い引っ張りや過酷な使用環境にも耐えうる設計となっています。

混信を抑制する「4周波切替」機能

受信機「HCR-200F」は4周波切替に対応しています。複数のセンサーを近隣で設置する場合でも、周波数を分けることで電波干渉や混信のリスクを最小限に抑え、信頼性の高いシステム構築が可能です。

最大40台の送信機を登録可能

受信機1台に対して、最大40台までの送信機（センサー）を登録できます。マットセンサーだけでなく、竹中エンジニアリング製の他のワイヤレス送信機も追加可能なため、現場のニーズに合わせた拡張性に優れています。

設置性を追求したフック・マグネット装備

受信機や送信機、分配コンセントの背面には、磁石やフックが標準装備されています。ベッド柵、ヘッドボード、スチール製の壁面など、現場の状況に合わせて工具なしで簡単に取り付けることが可能です。

便利な「入切スイッチ」付き送信機

送信機（HC-116）には「入切スイッチ」が搭載されており、ケアの際や清掃時など、検知が不要なタイミングで一時的に停止させることができます。誤報や不要な呼び出しを防ぎ、運用の利便性を高めます。

金メッキプラグ採用による耐食性向上

センサーと送信機の接続部（ピンプラグ）には金メッキを採用。長期間の使用においても腐食に強く、接触不良を防止することで、安定した動作を維持します。

    選定時に評価したい強み
    専用性： ナカヨ製モジュラー子機に無加工で接続できる専用パッケージ。
施工性： 工事不要。フック掛けと磁石固定、ケーブル接続のみで完了。
信頼性： センサー専業メーカーならではの高精度検知と高い物理耐久性。
メンテナンス性： 防水マットにより清掃が容易。配線断線リスクも無線化で激減。



施工・設置ガイド

手順・項目	具体的な内容・注意点
1. センサー接続	マットのピンプラグを送信機(HC-116)のジャックに奥まで差し込みます。
2. 子機接続	分配コンセント(BC-S)とナカヨ製ハンディコールを付属モジュラーケーブルで繋ぎます。
3. 設定変更	ハンディコールの背面スイッチ「呼出握りボタン使用有無」を必ず『ON』にします。
4. 電波テスト	マットを踏み、受信機およびナースコール親機が正常に動作するか確認してください。

製品仕様

項目	仕様内容
マットセンサー (MA-48)
サイズ	400(W) × 800(L) × 5(H) mm
材質	軟質PVC（グレー）
出力	RCAピンプラグ（金メッキ仕様）、3mコード
防水性能	日常生活防水仕様（ピンプラグ部除く）
フック付受信機 (HCR-200F)
電波到達距離	見通し約100m
登録台数	最大40台
機能	4周波切替対応型、フック付き
送信機 (HC-116)
入力ジャック	RCAピンジャック
装備	入切スイッチ、フック、裏面マグネット
分配コンセント (BC-S(M2))
用途	ナカヨ製ハンディコール専用（モジュラー仕様）
外形寸法	64(W) × 123(H) × 35.5(D) mm
質量	約75g
入力 / 出力	RCAピンジャック × 1 / モジュラージャック × 1
付属品	モジュラーケーブル（3m、4極4芯）

FAQ

Q：ナカヨ以外のナースコールメーカーでも使えますか？ A：本製品（BC-S(M2)）はナカヨ製ハンディコール専用です。他メーカーをご利用の場合は、対応する別の分配コンセントを含むセットをご選定ください。

Q：マットセンサーは水洗いできますか？ A：日常生活防水仕様ですので、消毒液による拭き取りや水洗いが可能です。ただし、送信機へ接続するピンプラグ部分は水に濡らさないようご注意ください。

Q：無線はどのくらいの距離まで届きますか？ A：障害物のない見通し環境で約100mです。建物の構造や壁の材質により距離が短くなる場合があります。

Q：電池交換は必要ですか？ A：送信機(HC-116)は電池式です。受信機は通常ACアダプタまたはナースコールからの供給となります。詳細は取扱説明書をご確認ください。

Q：後からマットセンサーを増やすことはできますか？ A：はい、受信機1台につき最大40台まで送信機を登録可能です。追加用の送信機とマットをご購入いただければ増設できます。

Q：ナカヨ製ハンディコールのどの型番に対応していますか？ A：ES-HNDINTA-2 または ES-HNDINTA-5 のモジュラー接続タイプに対応しています。

Q：マットが反応しなくなった場合は？ A：送信機の「入切スイッチ」が「切」になっていないか、ピンプラグがしっかり差し込まれているか、送信機の電池が切れていないかをご確認ください。

Q：複数の部屋で使うと電波が混信しませんか？ A：受信機・送信機共に4周波切替機能を備えていますので、周波数を分けることで混信を防ぐことができます。

Q：取付に工事は必要ですか？ A：磁石やフックでの固定ですので、専門の電気工事は不要です。どなたでも簡単に設置可能です。

Q：マットのサイズ違いはありますか？ A：本製品は400×800mmですが、別サイズとして600×1000mmの「MA-610」もラインナップされています。

WNS-HC48-10 マットセンサー ナースコールセット(無線式) ナカヨ モジュラーハンド型子機向け TAKEX 竹中エンジニアリング [WNS-HC48-10]
