WNS-HC610-10 マットセンサー ナースコールセット(無線式) ナカヨ モジュラーハンド型子機向け TAKEX 竹中エンジニアリング [WNS-HC610-10]

WNS-HC610-10 マットセンサー ナースコールセット(無線式) ナカヨ モジュラーハンド型子機向け TAKEX 竹中エンジニアリング [WNS-HC610-10]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング（TAKEX） 離床センサー 無線式 ナカヨ製ハンディコール専用

WNS-HC610-10 マットセンサー ナースコールセット(無線式) ナカヨ モジュラーハンド型子機向け

ベッドサイドからの離床を検知し、無線でナースコールへ通知するオールインワンセットです。ナカヨ製ハンディコール（モジュラー型子機）に直接接続でき、配線トラブルを防ぎながら確実な見守りを実現します。

  • 型番： WNS-HC610-10

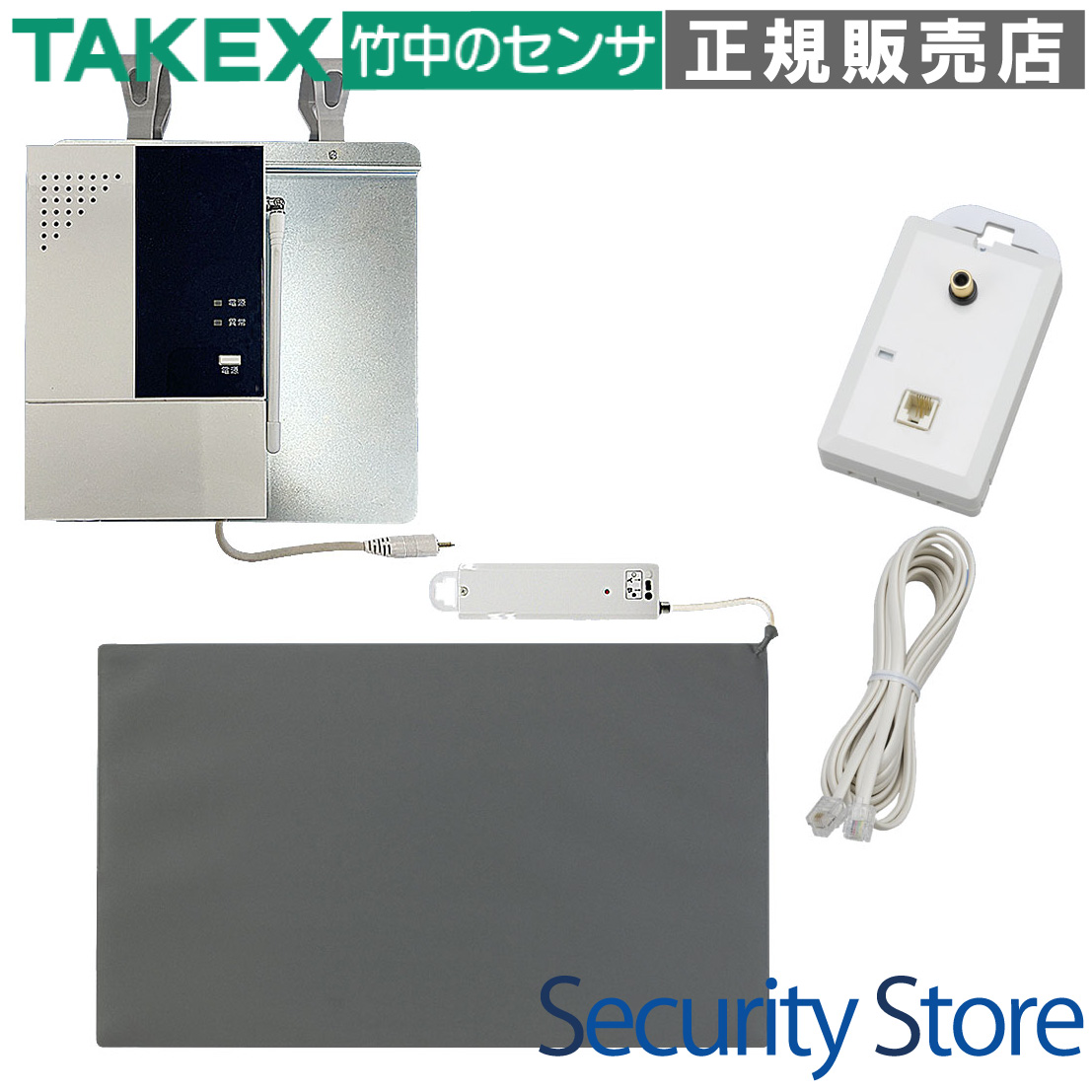

  • 製品内容： マットセンサー(MA-610) + 送信機(HC-116) + 受信機(HCR-200F) + 分配コンセント(BC-S(M2))
  • 通信方式： 小電力セキュリティ無線（見通し約100m）
  • 対応システム： ナカヨ製ハンディコール（ES-HNDINTA-2 / ES-HNDINTA-5）
  • 主な用途： 病院・介護施設での離床・徘徊防止、転倒転落リスクの軽減

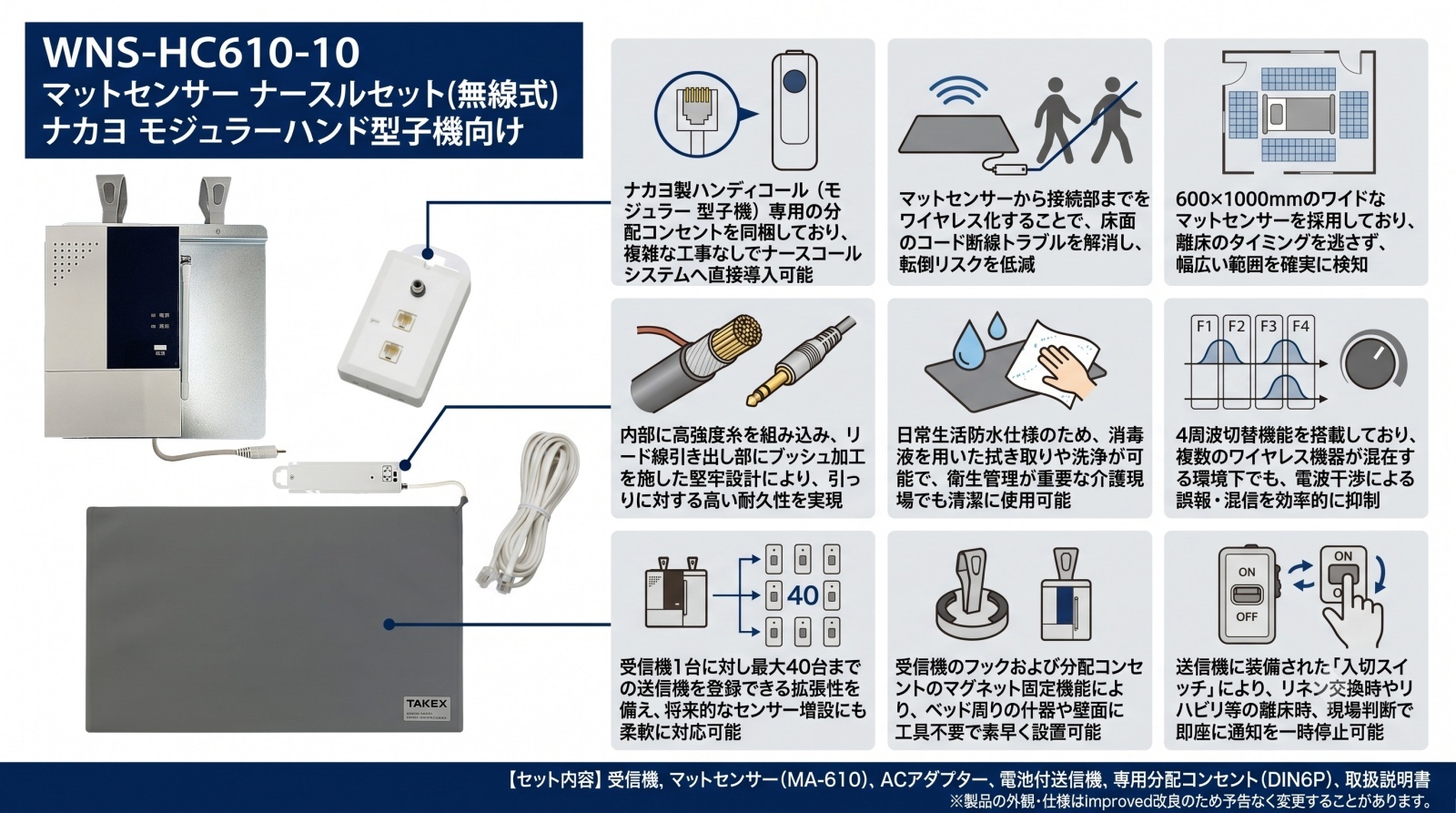

WNS-HC610-10 製品画像

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • ナカヨ製ハンディコール導入済みの施設
  • ベッドサイドの配線をすっきりさせたい現場
  • 深夜帯の離床や徘徊を確実に把握したい場合
  • 断線トラブルによる誤報・失報を減らしたい運用

導入前に確認したいポイント

  • 子機の型番がES-HNDINTA-2/5であるか
  • 送信機・受信機間の障害物の有無（約100m目安）
  • マット設置場所の床面の状態（滑りやすさ等）
  • ナースコール側の使用有無設定スイッチの切替

特長

センサーから分配器までの「無線化」で断線を防止

従来の有線式マットセンサーで頻発していた「コードの引っ掛け」や「車椅子による踏みつけ」による断線故障を解消します。マットと送信機を接続し、ナースコール子機側の受信機へ無線伝送することで、足元の安全性を高めつつ、メンテナンスコストを大幅に削減します。

ワイドサイズで検知漏れを防ぐマットセンサー

同梱のMA-610は600mm×1000mmのワイド設計。ベッドサイドに敷くことで、患者様がどちら側に足を下ろしても確実に検知できるよう配慮されています。落ち着いたグレーカラーは、どのような病室・居室の雰囲気にも馴染みます。

高耐久・日常生活防水仕様の安心設計

マットセンサー内部には高強度糸を2本組み込んでおり、引っ張り強度を向上。リード線の引き出し部にはブッシュ加工を施しています。また、日常生活防水仕様のため、消毒液での拭き取りや洗浄が可能で、衛生的な運用をサポートします。

混信を抑制する「4周波切替」対応

受信機（HCR-200F）は、複数のワイヤレス機器が設置された環境でも電波干渉を最小限に抑える「4周波切替機能」を搭載しています。大規模施設で多数のセンサーを同時運用する場合でも、安定した通信品質を維持します。

最大40台の送信機を登録可能な拡張性

1台の受信機に対して、最大40台までの送信機を登録・運用することが可能です。マットセンサーだけでなく、竹中エンジニアリング製の他のワイヤレス送信機を組み合わせて、多角的な見守り体制を構築できます。

ベッド柵に掛けるだけの「簡単設置」設計

受信機にはフックが標準装備されており、ベッド柵やヘッドボードに掛けるだけで設置が完了します。また、分配コンセントBC-S(M2)の裏面には磁石も搭載されているため、スチール製の家具や壁面にも柔軟に固定可能です。

運用をスムーズにする「入切スイッチ」付き送信機

送信機（HC-116）には便利な入切スイッチが搭載されています。リネン交換時やリハビリでの離床時など、一時的に検知を停止させたい場合に、現場の判断で素早く操作でき、無駄な呼び出しを防ぎます。

選定時に評価したい強み

  • ナカヨ専用設計： モジュラー仕様で変換器を介さずスマートに接続可能。
  • 高信頼の通信： 小電力無線を採用し、見通し100mの長距離通信を実現。
  • 優れた耐久性： 金メッキピン採用で腐食に強く、長期的な接触不良を防止。
  • 容易なメンテナンス： 日常生活防水により、清潔な状態を維持しやすい。

施工・設置ガイド

本システムは、特別な工事を必要とせず、既存のナースコール環境へスムーズに導入可能です。

工程 作業内容・ポイント
センサー接続 マットセンサー(MA-610)のピンプラグを送信機(HC-116)に接続します。
受信機設置 受信機(HCR-200F)をベッド柵にフック掛けし、分配コンセントを一体化させます。
ナースコール接続 付属の3mモジュラーケーブルで、分配コンセントとナカヨ製ハンディコールを接続します。
設定切替 ハンディコール背面の「呼出握りボタン使用有無スイッチ」を必ず『ON』にしてください。

製品仕様

マットセンサー (MA-610)

サイズ600mm × 1000mm × 厚み約6mm
材質表面・裏面：PVC（グレー）
コード長3m（RCAピンプラグ付・金メッキ仕様）
構造日常生活防水、高強度糸組み込み

受信機 (HCR-200F)

通信距離見通し約100m
登録台数最大40台
周波数4周波切替対応（小電力セキュリティ無線）
設置方法ベッド柵等へのフック掛け

分配コンセント (BC-S(M2))

対応機種ナカヨ製ハンディコール（ES-HNDINTA-2/5）専用
入力端子RCAピンジャック × 1系統
出力端子モジュラージャック × 1系統
外形寸法W64 × H123 × D35.5mm（突起部除く）
質量約75g
付属品3mモジュラーケーブル（4極4芯）

FAQ

Q：ナカヨ以外のナースコールメーカーでも使用できますか？ A：本セット（BC-S(M2)同梱版）は、ナカヨ製ハンディコール専用です。他メーカーをご利用の場合は、対応する分配コンセントがセットになった別モデルをお選びください。
Q：電波が届くか不安ですが、どれくらい飛びますか？ A：見通し距離で約100mです。ただし、鉄筋コンクリート造の建物や金属製のパーテーションがある場合、距離が短くなることがあります。
Q：マットの上を歩いても大丈夫ですか？ A：はい。歩行による検知を目的としたセンサーですが、マットの上で車椅子を激しく回転させたり、鋭利なものを落としたりすると故障の原因となりますのでご注意ください。
Q：消毒液で拭いても壊れませんか？ A：マットセンサーは日常生活防水仕様ですので、一般的な消毒液（次亜塩素酸ナトリウム等）を含ませた布での拭き掃除が可能です。丸洗いは避けてください。
Q：送信機の電池寿命はどのくらいですか？ A：1日10回の動作で約2年が目安です。電池切れが近づくと送信機のLEDや受信機側でお知らせします。
Q：一時的に検知を止めたい場合はどうすればいいですか？ A：送信機（HC-116）側面の「入切スイッチ」をオフにすることで、ナースコールへの通知を一時的に停止できます。
Q：マットのサイズ違いはありますか？ A：本製品は600×1000mmですが、シリーズ製品として400×800mmの「MA-48」もございます。
Q：複数の部屋で使う場合、混信しませんか？ A：4つの周波数を切り替えて設定できるため、隣接する部屋での混信リスクを低減できます。
Q：設置には工具が必要ですか？ A：工具は不要です。フックによる引っ掛けや磁石による固定、モジュラーケーブルの差し込みだけで設置完了します。
Q：断線した場合は修理できますか？ A：マットセンサー部分は消耗品扱いとなりますが、コード引き出し部の補強など断線しにくい設計を採用しています。万一の際は、各ユニット単位での交換が可能です。
