商品詳細

竹中エンジニアリング (TAKEX) マットセンサー ワイヤレス ナースコール連動 ナカヨ製ハンディコール専用

マットセンサー ナースコールセット(無線式) WNS-TX48-10
ナカヨ モジュラーハンド型子機向け

「断線による故障」と「コードへのつまづき」を劇的に解消。
本製品は、ベッドサイドに敷くマットセンサーとナースコール接続部の間をワイヤレス化した画期的なセットモデルです。特にナカヨ製ハンディコール（モジュラータイプ）との親和性を追求し、施工の手間を省きながら、入居者・スタッフ双方の安全性を高めます。

  • 型番WNS-TX48-10

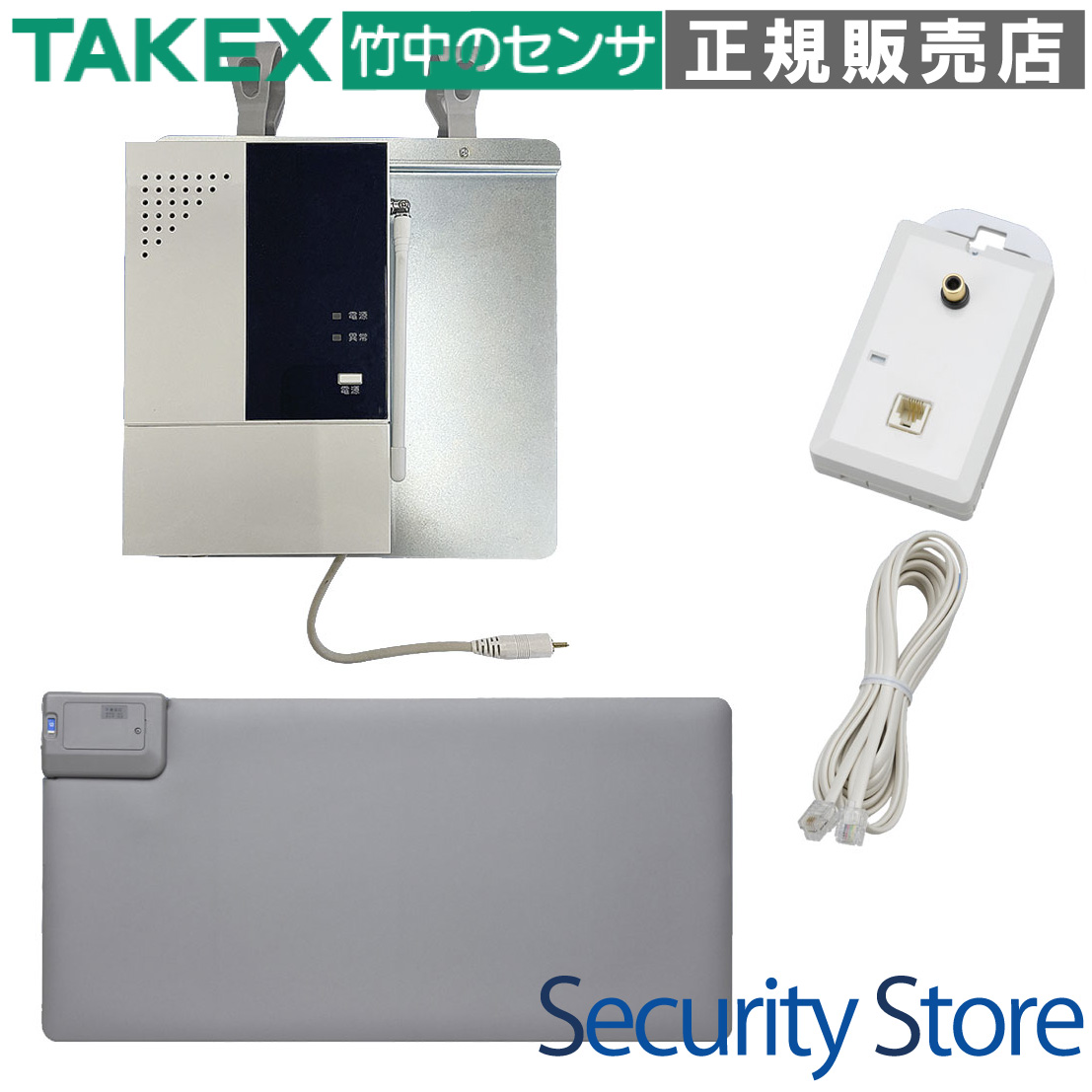

  • 構成ユニット送信機(TX-M48)、受信機(HCR-200F)、分配コンセント(BC-S(M2))
  • 通信方式小電力セキュリティ無線（4周波切替対応）
  • 電波到達距離見通し約100m
  • 対応システム株式会社ナカヨ製 ハンディコール ES-HNDINTA-2 / 5

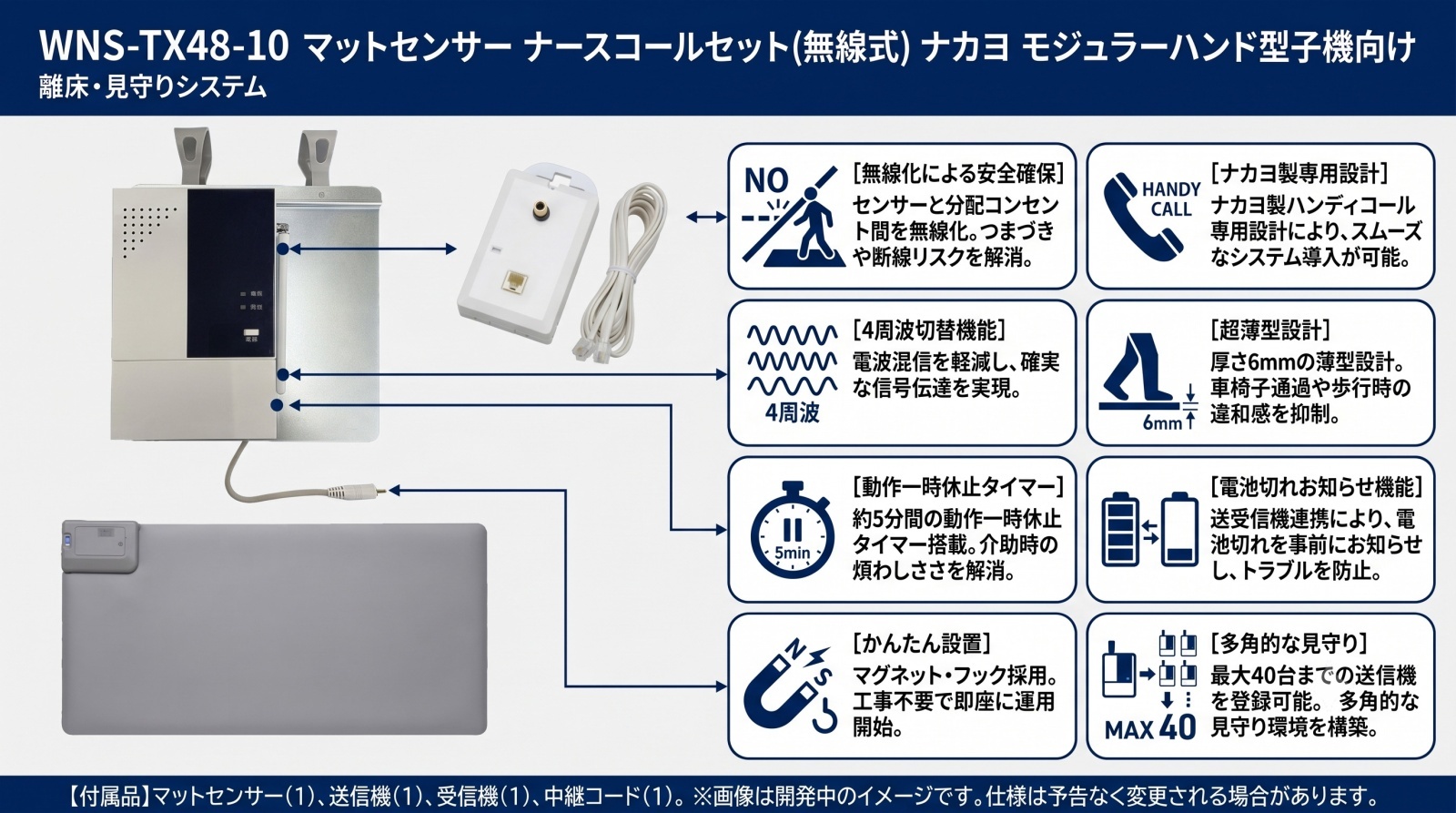

WNS-TX48-10 マットセンサー ナースコールセット

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 介護施設での離床・徘徊検知
  • 病院の病室における転倒防止対策
  • 有線ケーブルの断線トラブルが多い現場
  • ベッド周りの配線をすっきりさせたい場所

導入前に確認したいポイント

  • ナカヨ製「ES-HNDINTA-2/5」を使用しているか
  • 受信機の取付場所に金属遮蔽物がないか
  • マットサイズ（400×800mm）が設置場所に合うか
  • ナースコールの呼出握りボタン設定が可能か

特長

センサーと分配コンセント間の完全無線化

従来の有線式マットセンサーで課題だった「コードによるつまづき転倒」や、繰り返しの踏みつけ・引っ張りによる「内部断線」のリスクを最小限に抑えます。送信機がマットと一体化しているため、ベッド周りが非常にスマートになります。

ナカヨ製ハンディコール専用のインターフェース

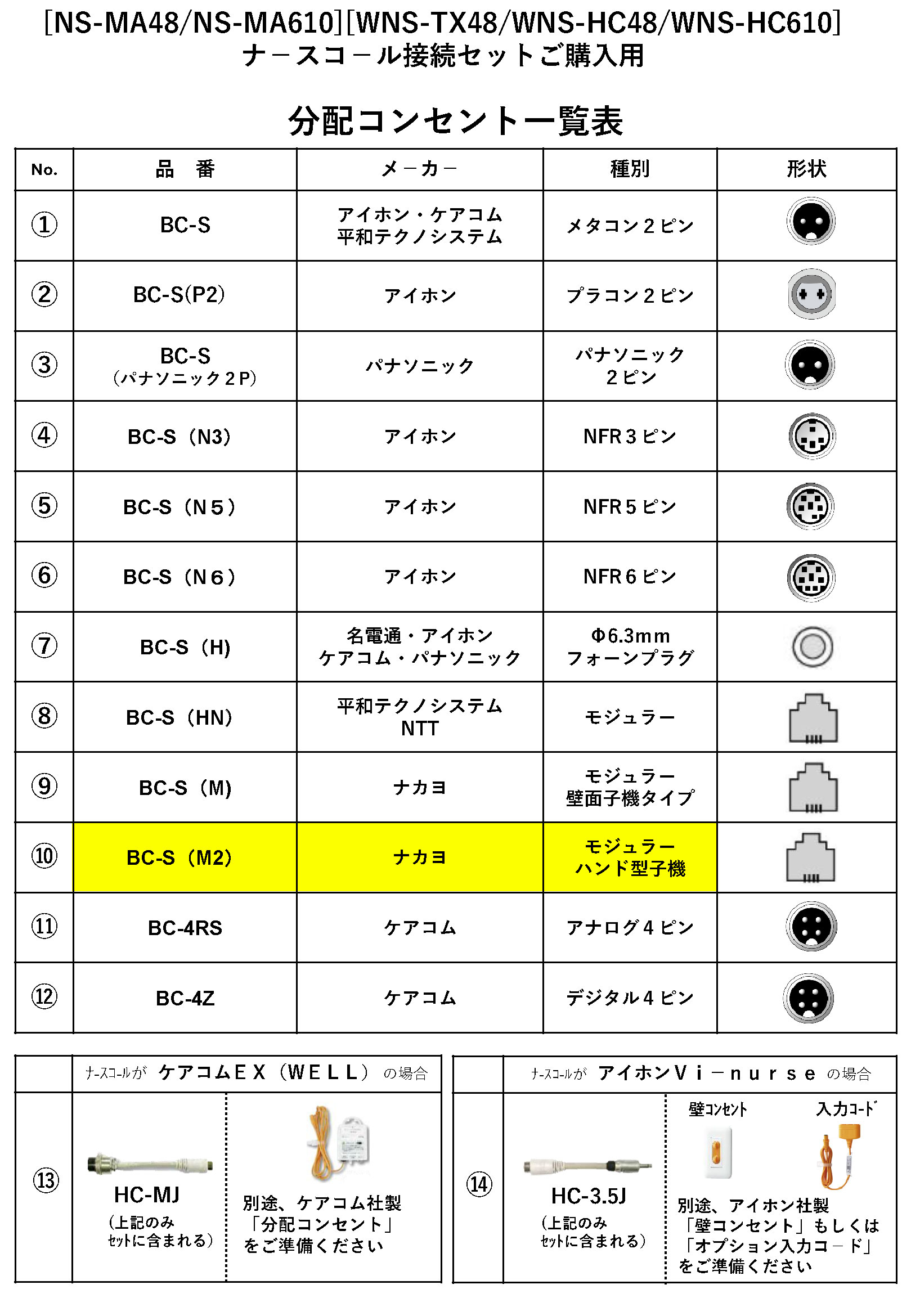

付属の分配コンセント「BC-S(M2)」は、ナカヨ製ハンディコールに特化したモジュラー仕様です。RCAピンジャックのセンサー入力を備え、既設のシステムを活かしながら最新のワイヤレスセンサーをスムーズに導入できます。

4周波切替機能による安定した通信

同一エリア内で多数のワイヤレス機器を使用する場合でも、周波数を4つから選択して切り替えることが可能です。電波の混信を効果的に軽減し、ナースコールへの確実な信号伝達をサポートします。

厚さ6mmの高感度薄型マット設計

マットセンサー本体はわずか6mmの薄型設計。床面との段差を抑え、車椅子での通過や歩行時の違和感を軽減します。裏面には滑り止め加工を施しており、ズレによる事故も防止します。

便利な一時休止タイマー機能

介助やシーツ交換などの際、一時的に報知を止めたい場合に便利な「休止タイマー」を搭載。ボタン操作で約5分間、動作を休止させることができ、運用上の煩わしさを解消します。

電池切れお知らせ機能（送受信機連携）

送信機の電池残量が少なくなった際、送信機本体だけでなく受信機側でも通知を行います。「いざという時に動かない」というトラブルを未然に防ぐ、BtoB品質の自己診断機能を備えています。電池寿命は1日10回の送信で約2年と長寿命です。

フック掛け・マグネットによる簡単設置

受信機および分配コンセントは、ベッド柵やヘッドボードに簡単に取り付けられる「フック」や「背面マグネット」を装備。大がかりな施工工事を必要とせず、届いたその日から運用を開始できます。

最大40台の送信機を登録可能

受信機1台に対して、最大40台までのワイヤレス送信機を登録可能です。マットセンサーだけでなく、竹中エンジニアリング製の他のワイヤレスセンサーを組み合わせて、多角的な見守り体制を構築できます。

選定時に評価したい強み

  • 安全性： 配線露出ゼロで転倒・断線事故を根本から防止
  • 互換性： ナカヨ製システムの仕様に合わせた専用設計
  • 施工性： 工事不要。マグネットとフックで誰でも設置可能
  • 耐久性： 簡易防水構造のマットで清掃時の水滴にも配慮

施工・設置ガイド

工程 作業内容・確認事項
1. センサー接続 送信機のRCAピンプラグを分配コンセントの入力ジャックに差し込みます。
2. システム接続 付属の3mモジュラーケーブルで、分配コンセントとナカヨ製ハンディコールを接続します。
3. 設定変更 ハンディコール背面の「呼出握りボタン使用有無スイッチ」を『ON』にします。
4. 動作確認 マットを踏み、ナースコールが正しく鳴動することを確認してください。

製品仕様

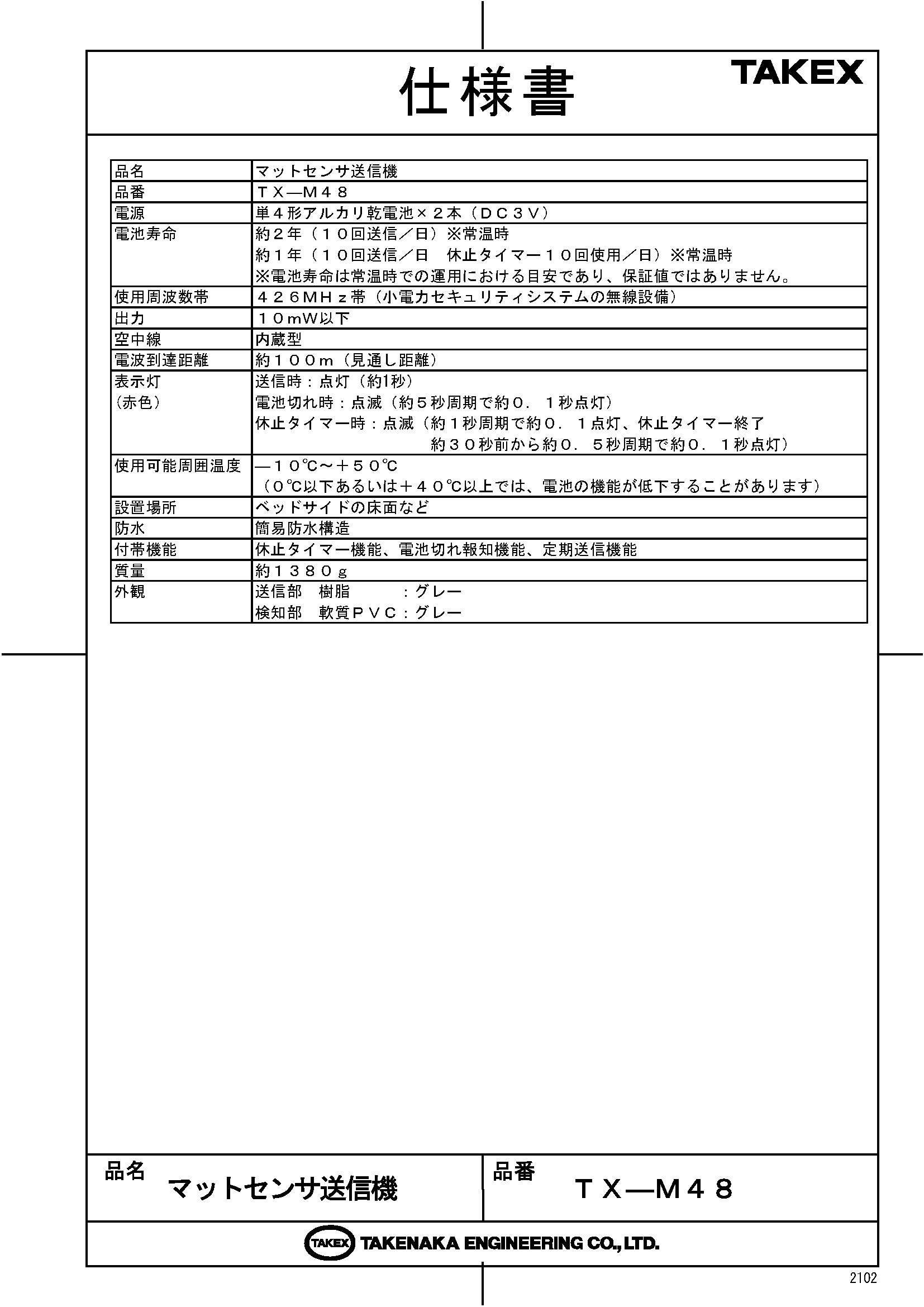

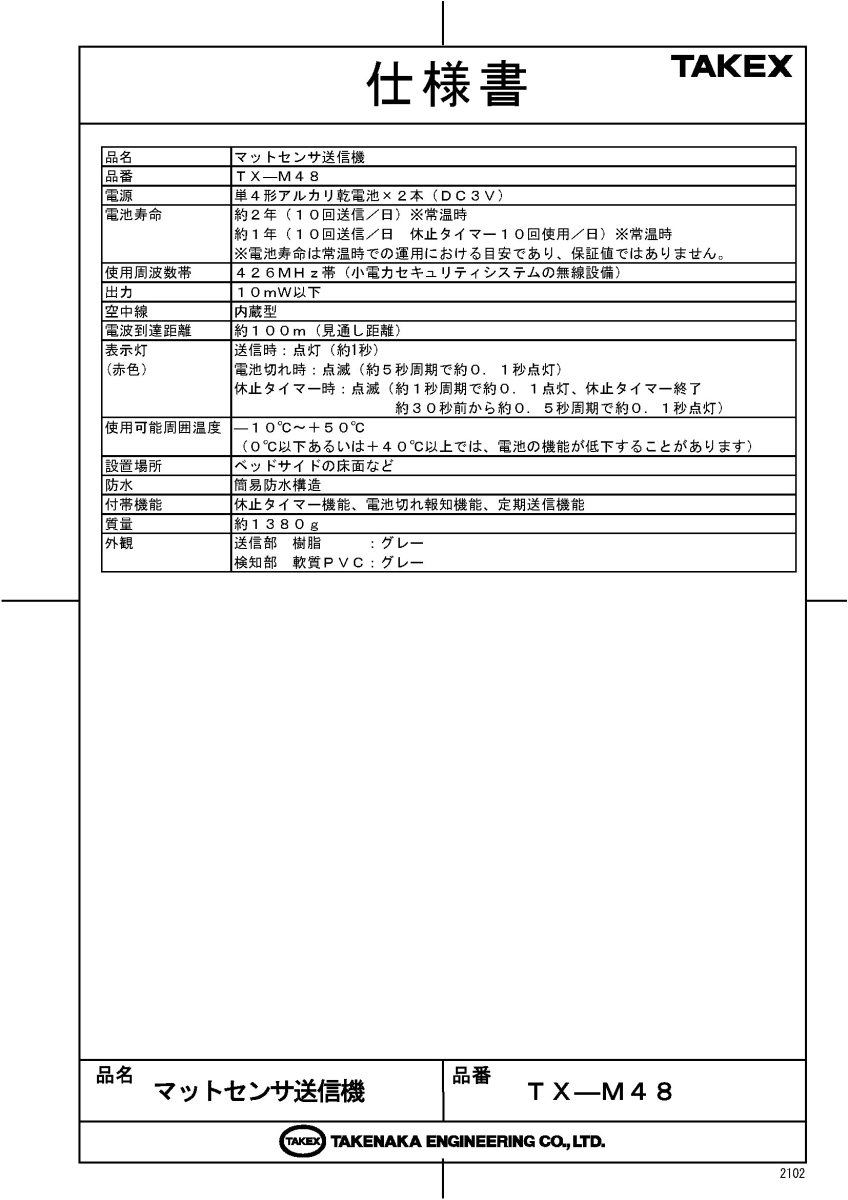

マットセンサー送信機（TX-M48）

品番TX-M48
電源単4形アルカリ乾電池(LR03)×2本（DC3V）
電池寿命約2年（常温時、1日10回送信として）
検知方式感圧スイッチ方式
使用周波数帯426MHz帯（小電力セキュリティ無線）
出力10mW以下
電波到達距離見通し約100m
外形寸法W800 × H400 × D6mm
質量約1,100g（電池含む）
使用可能周囲温度-10℃ 〜 +50℃（結露なきこと）
防水構造簡易防水構造

分配コンセント（BC-S(M2)）

品番BC-S(M2)
用途ナカヨ製ハンディコール専用インターフェース
入力RCAピンジャック × 1系統（無電圧メイク接点）
出力モジュラージャック × 1系統
外形寸法W64 × H123 × D35.5mm（突起部除く）
設置方法マグネットまたはフック掛け
付属品モジュラーケーブル（3m）

FAQ

電池交換のタイミングはどうやってわかりますか？ 送信機のLEDが点滅するほか、受信機側でも電池切れ報知が行われるため、運用中に気づくことができます。
マットの上に重い家具を置いても大丈夫ですか？ 常時加圧状態になると送信し続けてしまうため、ベッドの脚や重い家具がマットの上に乗らないように設置してください。
他のメーカーのナースコールでも使えますか？ 本製品（WNS-TX48-10）はナカヨ製ハンディコール専用です。他メーカー用のセットもございますので、別途お問い合わせください。
電波が届かない場合はどうすればいいですか？ 別売の中継機を設置することで、電波到達距離を延長することが可能です。
マットが汚れた場合、水洗いできますか？ 簡易防水構造ですが、完全防水ではありません。水に浸しての洗浄は避け、固く絞った布などで拭いて清掃してください。
休止タイマーは何分間有効ですか？ ボタンを押してから約5分間です。5分経過後は自動的に検知状態に戻ります。
複数の部屋で使う場合、混信しませんか？ 4つの周波数を切り替えることができるため、隣接する部屋での混信を避けて運用可能です。
登録できる送信機の最大数は？ 受信機1台につき、最大40台までの送信機を登録・運用できます。
送信機だけの追加購入は可能ですか？ はい、送信機（TX-M48）単体での追加購入および登録も可能です。
設置に工事資格は必要ですか？ ナースコールのコネクタに差し込み、設定スイッチを切り替えるだけですので、専門の工事資格は不要で設置いただけます。
