WNS-200F-10 フック付受信機　ナ- スコ- ル接続セット ナカヨ モジュラーハンド型子機向け TAKEX 竹中エンジニアリング [WNS-200F-10]

WNS-200F-10 フック付受信機　ナ- スコ- ル接続セット ナカヨ モジュラーハンド型子機向け TAKEX 竹中エンジニアリング [WNS-200F-10]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ナースコール接続セット ワイヤレス受信機 ナカヨ製ハンディコール専用 介護・見守り

WNS-200F-10 フック付受信機 ナースコール接続セット（ナカヨ モジュラーハンド型子機向け）

既存のナカヨ製ハンディコールシステムに、TAKEX製のワイヤレスセンサーをシームレスに連動させるための専用受信機・分配器セットです。

マットセンサーやベッドセンサーなどの有線配線を無線化することで、断線トラブルを解消し、ベッド周りの環境をすっきりと整理できます。フック一体型により設置も容易で、最大40台までの送信機を登録可能です。

  • 型番： WNS-200F-10

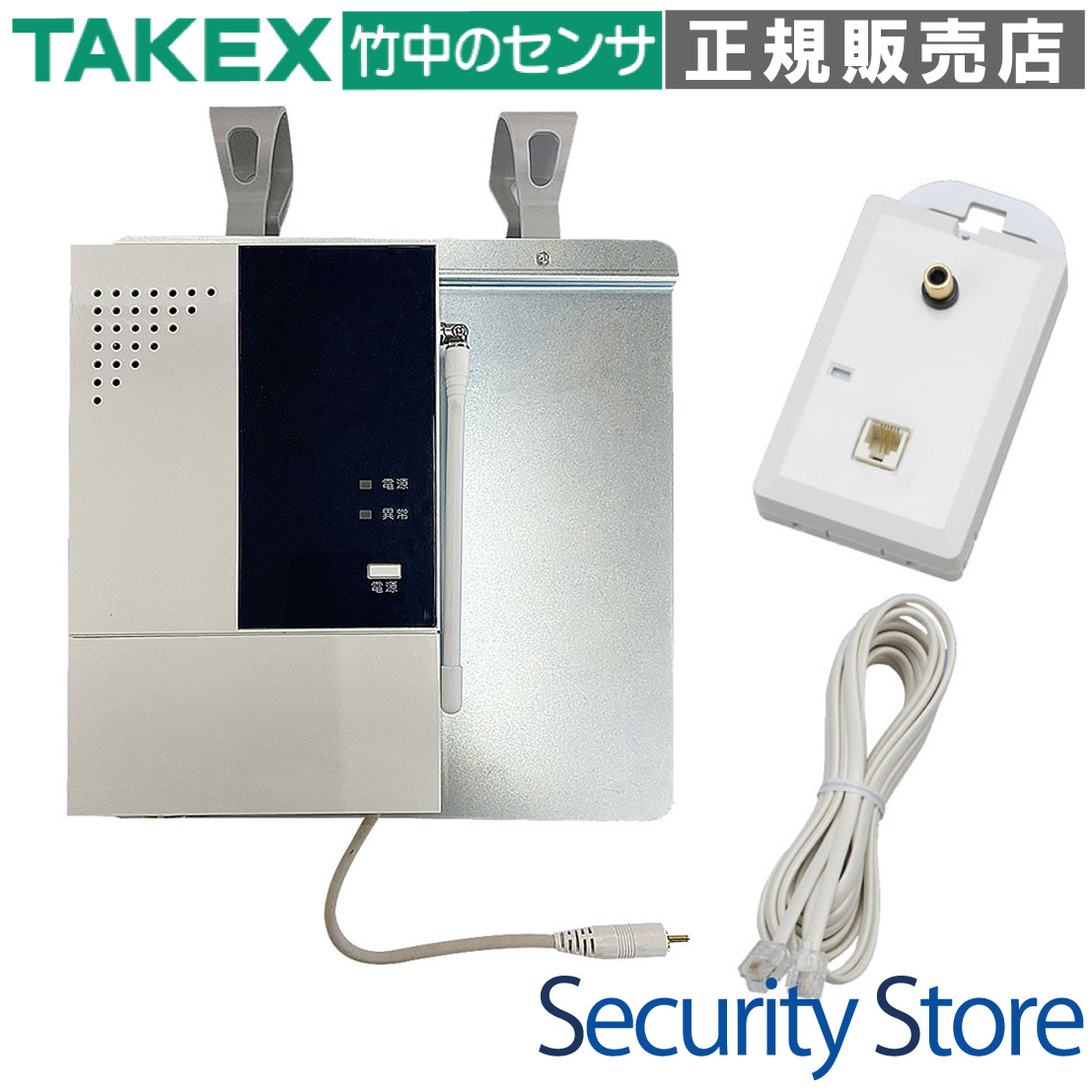

  • 製品構成： フック付受信機(HCR-200F) + 分配コンセント(BC-S(M2))
  • 対応システム： ナカヨ製ハンディコール(ES-HNDINTA-2/5)
  • 通信距離： 見通し約100m
  • 登録台数： 最大40台

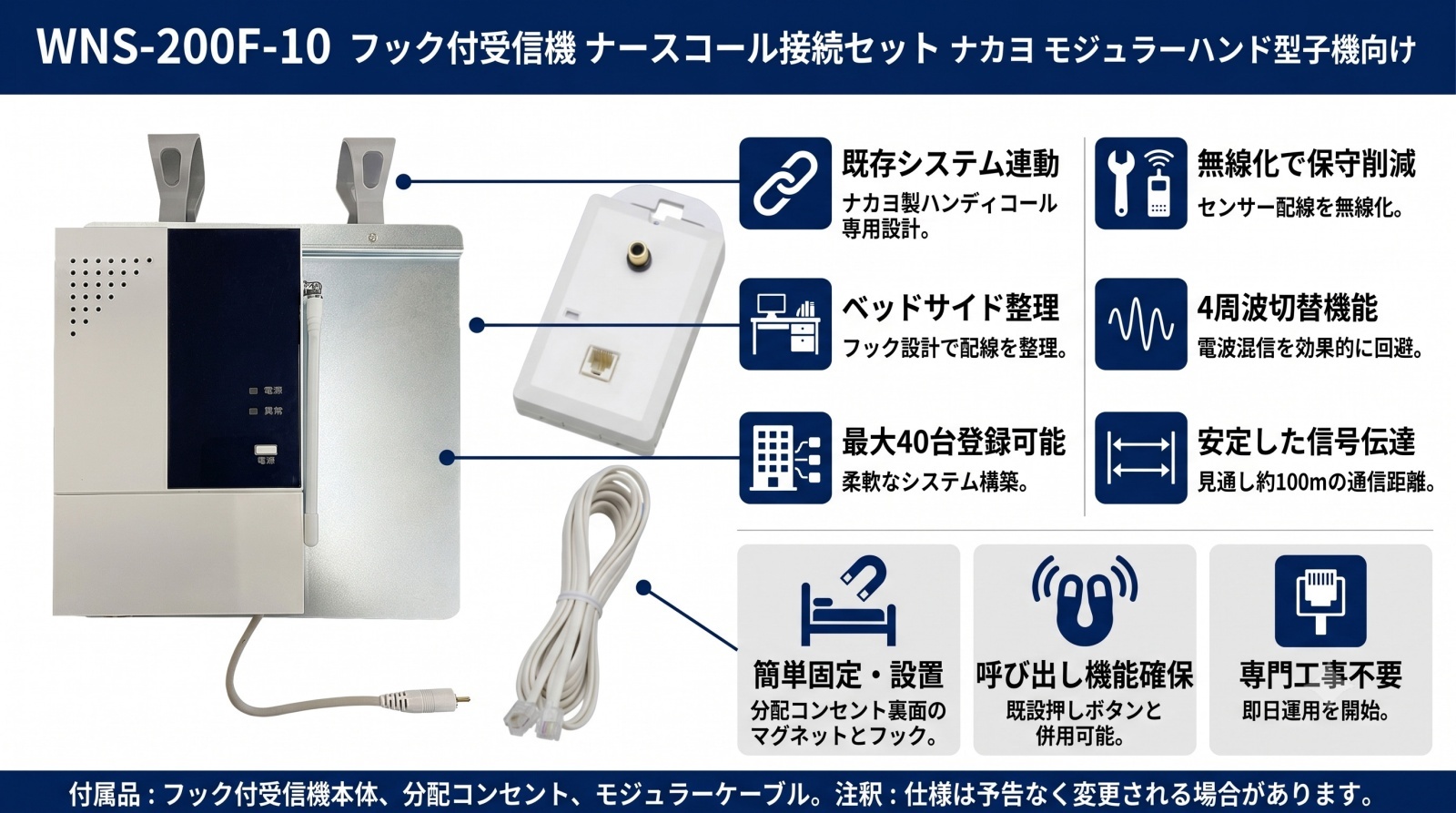

WNS-200F-10 フック付受信機 セット画像

資料ダウンロード

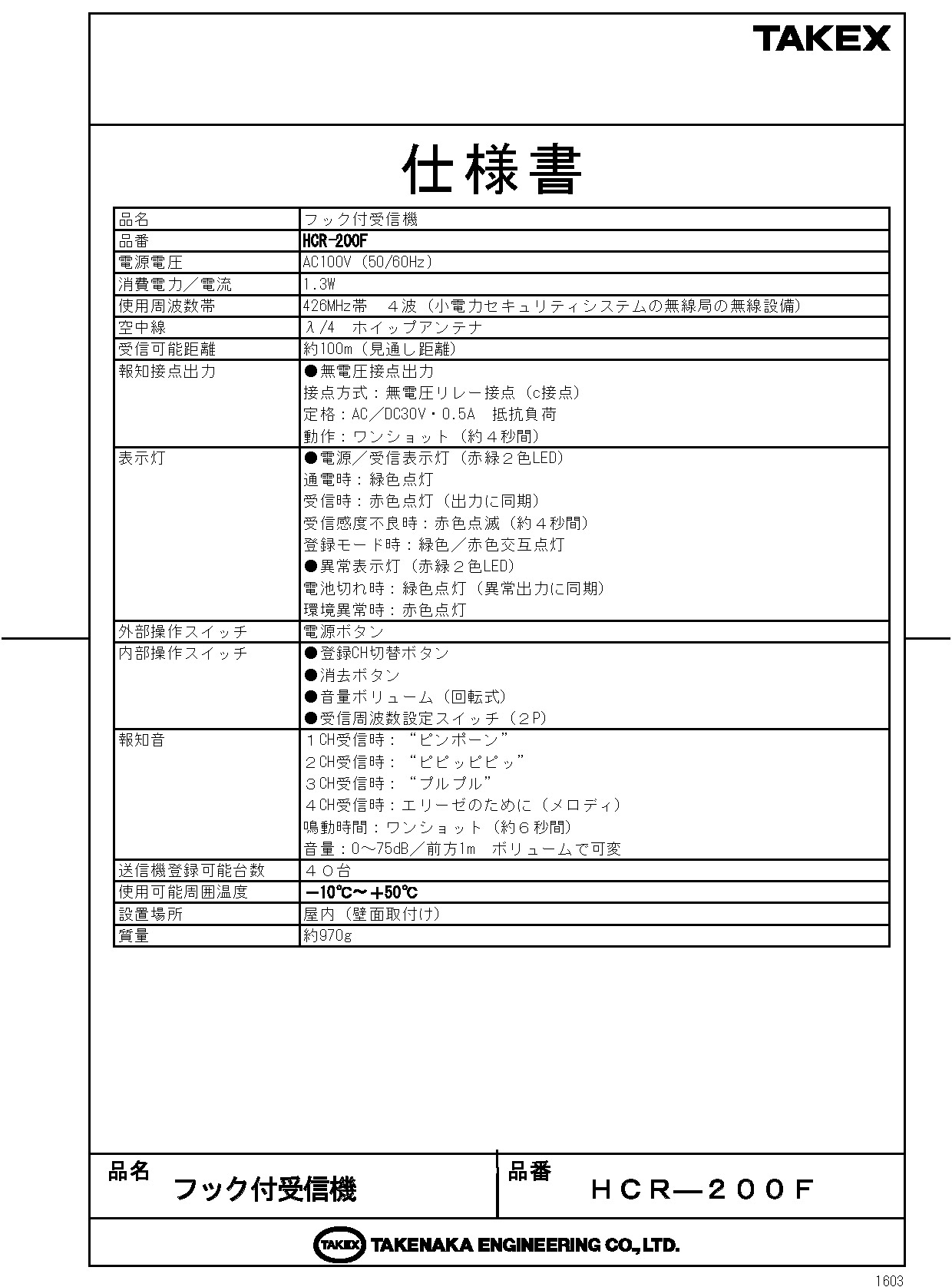

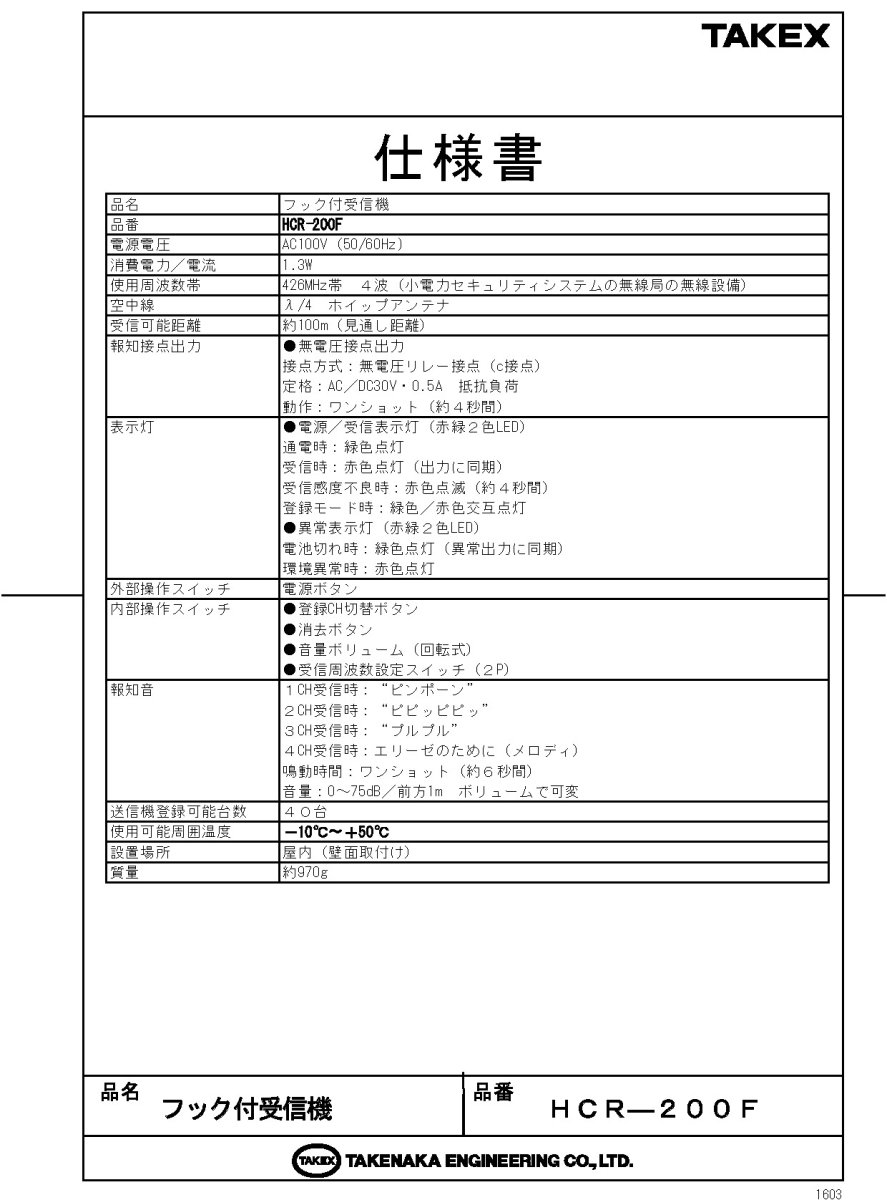

仕様書（PDF）

この製品が向いている用途

  • 既設のナカヨ製ナースコールの活用
  • 離床センサー（マット等）の無線化
  • 配線トラブル（断線）の防止
  • 介護施設・病院での見守り強化
  • ベッド周りの省スペース化

導入前に確認したいポイント

  • 子機がナカヨ製ハンディコールであるか
  • 接続するセンサーがRCAピンプラグか
  • 受信機設置場所にAC電源があるか
  • 電波到達範囲（見通し100m）の確認

特長

ナースコールへのワイヤレスセンサー取り込み

TAKEX製の豊富なワイヤレス送信機（マットセンサー、ベッドセンサー、人感センサー等）を、既設のナースコールシステムへ簡単に連動させることができます。配線工事を最小限に抑えつつ、最新の見守り体制を構築可能です。

断線故障のリスクを大幅に低減

マットセンサーからナースコール分配器までを無線化することで、車椅子やベッド移動時の踏みつけ・引っ掛けによる「有線特有の断線トラブル」を根本から解消します。メンテナンスの手間とコストを削減します。

受信機と分配コンセントの一体化設計

フック付受信機のパネル上に分配コンセントを一体化させることができます。ベッド柵やヘッドボードに直接掛けることができるため、機器が床に散らばることなく、衛生的かつ安全に設置運用が可能です。

4周波切替機能による混信回避

同一フロア内で多数のワイヤレス送信機を設置する場合でも、周波数を4つのパターンから選択して切り替えることが可能です。電波の混信を軽減し、高い信頼性で信号をキャッチします。

最大40台までの送信機登録に対応

1台の受信機に対して、最大40台までの送信機を登録可能です。複数のベッドや複数のセンサーを1つの受信機で集約してナースコールへ通知することができるため、柔軟なシステム設計が可能です。

広範囲をカバーする見通し100mの通信距離

小電力無線技術により、障害物のない環境で約100mの通信距離を実現。一般的な病室や居室内であれば、安定した通信が期待できます。

ナカヨ製ハンディコール専用の最適設計

株式会社ナカヨ製のハンディコール（型番：ES-HNDINTA-2/5）に合わせて設計された専用品です。モジュラー接続により、複雑な配線加工なしでスムーズに導入いただけます。

マグネットとフックによる簡単固定

分配コンセント（BC-S(M2)）の裏面には磁石とフックを装備。スチール製のベッドサイドや壁面のピンなど、設置場所に合わせて最適な方法で固定することができ、工具なしで設置が完了します。

選定時に評価したい強み

  • 運用の安定性： 4周波切替により、大規模施設でも安定した無線通信を実現。
  • 施工の容易さ： 既設のナースコール子機に差し込むだけのモジュラー仕様。
  • 汎用性： TAKEX製の様々なワイヤレスセンサー（最大40台）と組み合わせて使用可能。
  • 信頼の品質： 国内センサーメーカー大手、竹中エンジニアリング製。

施工・設置ガイド

本製品の設置および接続は以下の手順で行ってください。

工程 作業内容
1. センサー接続 マットセンサー等のRCAピンプラグを、分配コンセントの「センサー入力」に接続します。
2. コール機接続 付属のモジュラーケーブルで、分配コンセントとナカヨ製ハンディコールを接続します。
3. スイッチ設定 ハンディコール背面の「呼出握りボタン使用有無スイッチ」を『ON』に切り替えます。
4. 本体設置 受信機のフック、または分配コンセントの磁石を用いてベッドサイドに固定します。

製品仕様

フック付受信機（HCR-200F部）

項目 内容
品名 フック付受信機
品番 HCR-200F
受信方式 小電力無線（4周波切替対応）
登録可能台数 最大40台
通信可能距離 見通し約100m
設置場所 屋内専用（ベッド柵・ヘッドボード等へのフック掛け）

分配コンセント（BC-S(M2)部）

項目 内容
品名 分配コンセント(モジュラー仕様)
品番 BC-S(M2)
用途 ナカヨ製ハンディコール専用
入力 RCAピンジャック × 1系統（無電圧メイク接点 0.5秒以上）
出力 モジュラージャック × 1系統
外形寸法 W64 × H123 × D35.5mm（突起部除く）
質量 約75g
使用周囲温度 -10℃ 〜 +50℃
付属品 モジュラーケーブル（3m、4極4芯）

FAQ

Q：このセットだけでワイヤレス化が可能ですか？ A：本製品は受信側（ナースコール接続用）のセットです。別途、信号を飛ばすための「ワイヤレス送信機（送信機付きマットセンサー等）」が必要です。
Q：ナカヨ以外のナースコールメーカーでも使えますか？ A：いいえ、本モデルは「ナカヨ製ハンディコール（モジュラー仕様）」専用です。他メーカー用のセットもございますので、別途お問い合わせください。
Q：送信機は何台まで登録して管理できますか？ A：最大40台までの送信機を1台の受信機に登録して運用することが可能です。
Q：壁越しでも電波は届きますか？ A：見通し100mが目安ですが、壁の材質や厚みによって距離は短くなります。一般的な木造・軽量鉄骨の建物であれば隣の部屋程度は十分カバー可能です。
Q：複数の受信機を近くで使っても混信しませんか？ A：4つの周波数を切り替える「4周波切替対応」となっており、チャンネルを分けることで近接使用時の混信トラブルを回避できます。
Q：分配器（BC-S(M2)）に電池は必要ですか？ A：分配コンセント自体はパッシブ（受動）回路のため、電池や電源供給は不要です。
Q：ナカヨ製子機の型番が分かりませんが、確認方法はありますか？ A：子機の背面や側面に型番（ES-HNDINTA-2等）が記載されています。モジュラー端子（電話線の端子のような形状）があることが条件となります。
Q：設置後にナースコールが鳴り止まないのですが、どうすれば良いですか？ A：ハンディコール背面の「呼出握りボタン使用有無スイッチ」が正しく切り替わっているか、およびRCAプラグが奥まで差し込まれているかご確認ください。
Q：故障した時の修理対応は可能ですか？ A：はい、メーカー（竹中エンジニアリング）での修理・点検対応が可能です。
Q：防水仕様ですか？ A：本製品は屋内専用・非防水仕様です。加湿器のそばや水気のある場所への設置は避けてください。
