TAKEX（竹中エンジニアリング）離床センサーナカヨ製ハンディコール対応介護・報知機器

NS-MA610-10 マットセンサーナースコールセット(有線式) ナカヨモジュラーハンド型子機向け

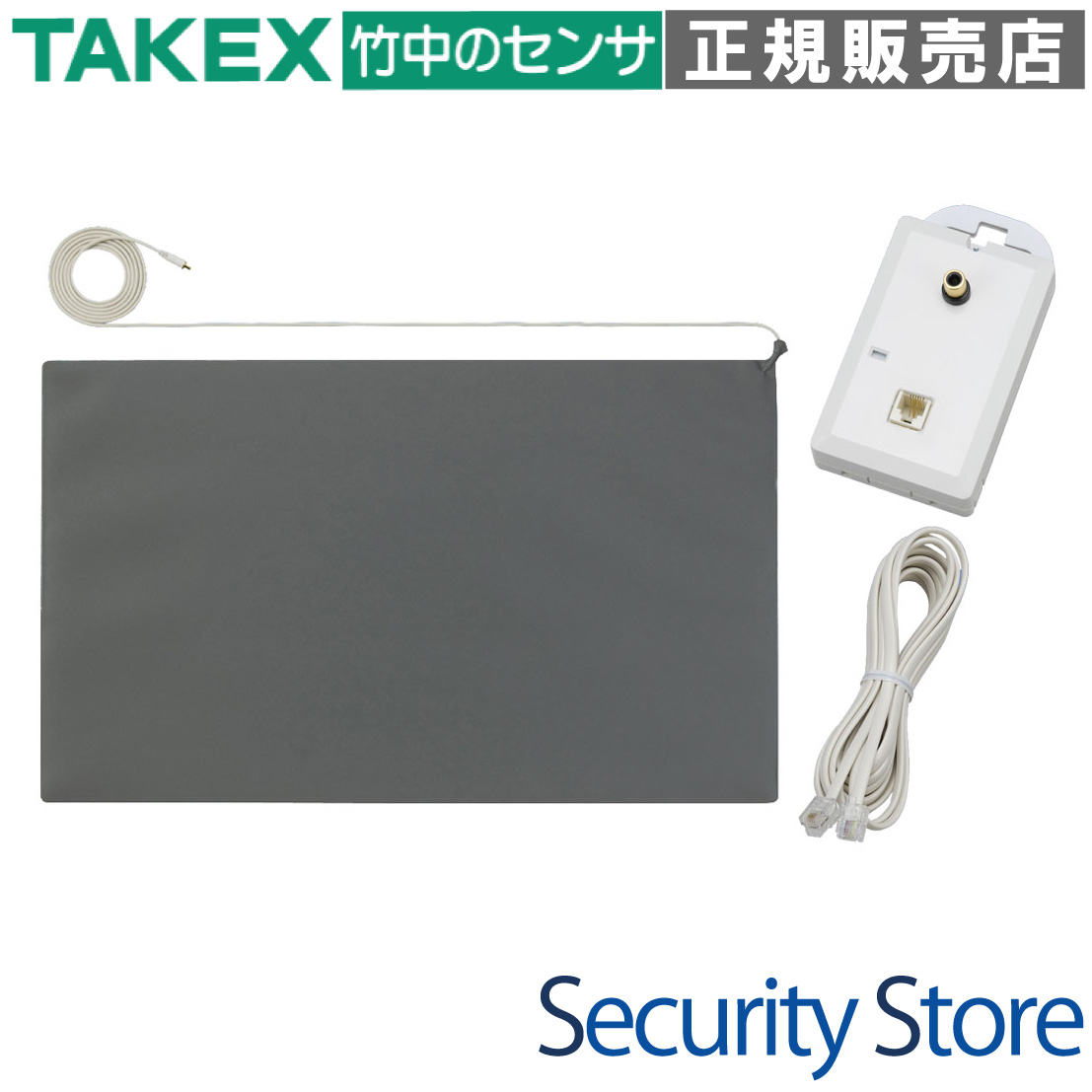

本製品は、高耐久仕様のマットセンサー「MA-610」と、ナカヨ製ハンディコールシステムに適合する専用分配コンセント「BC-S(M2)」をパッケージ化した有線式セットです。ベッドサイドに敷設するだけで、対象者の離床や徘徊を確実に検知し、既設のナースコールシステムを通じてスタッフへ知らせます。

型番	NS-MA610-10
製品構成	マットセンサー(MA-610) ＋分配コンセント(BC-S(M2))
接続対象	ナカヨ製ハンディコール（ES-HNDINTA-2 / ES-HNDINTA-5）
センサーサイズ	W1,000 × H600 × D5 mm
検知方式	荷重検知（面状接点方式）

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

病院・介護施設での離床・転倒防止対策
深夜時間帯の徘徊・無断外出の早期発見
ナカヨ製ハンディコールを導入済みの現場
配線トラブルを最小限に抑えたい環境

導入前に確認したいポイント

接続先が「ナカヨ製ハンディコール」であるか
設置場所に十分な平面スペースがあるか
ベッド周囲の動線をカバーできる配置か
清掃時や移動時にマットを折る習慣がないか

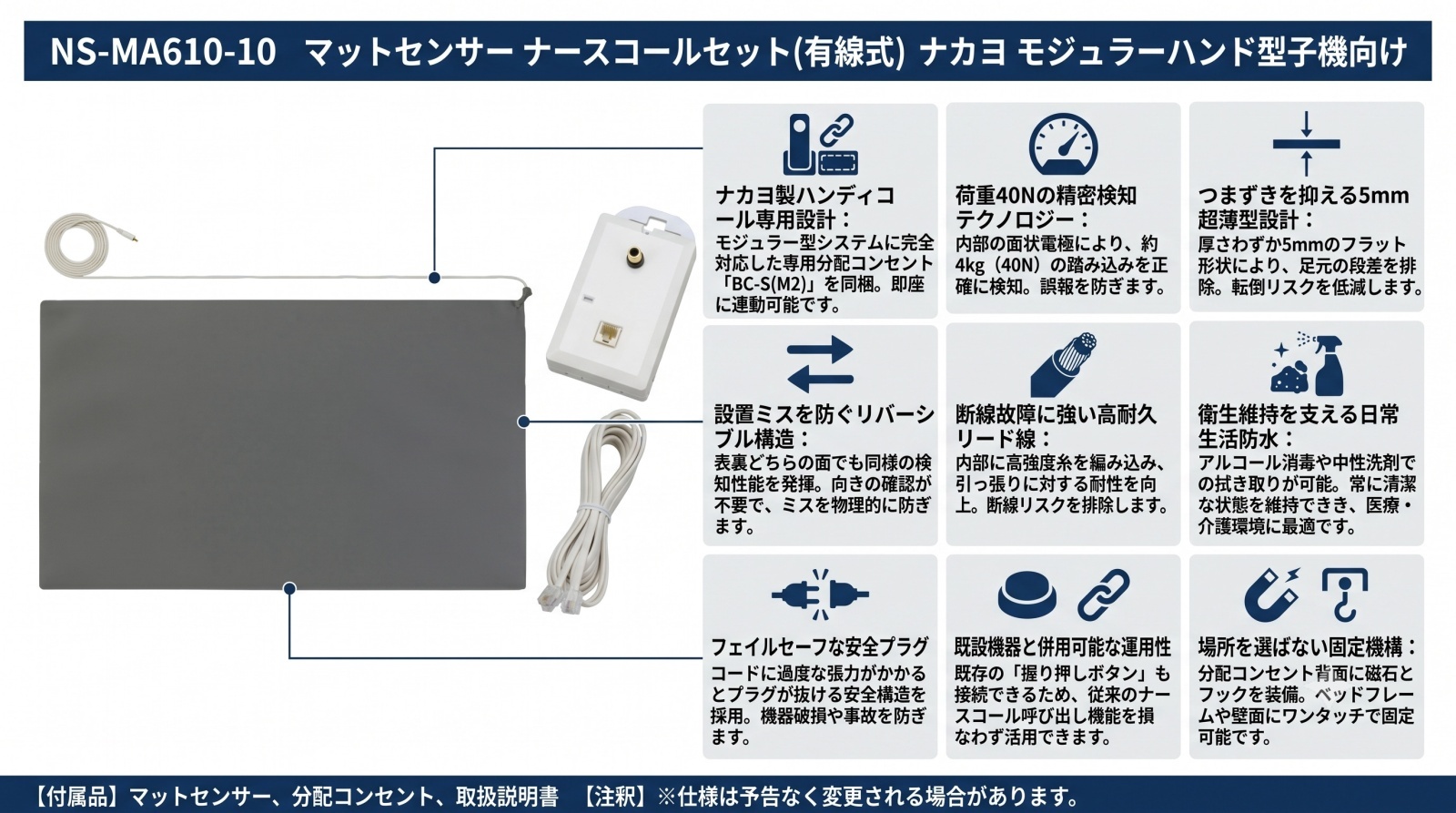

特長

ナカヨ製ハンディコールへの即時導入が可能

専用設計された分配コンセント「BC-S(M2)」がセットになっているため、購入してすぐにナカヨ製のモジュラー型ハンド子機（ハンディコール）と連動させることができます。複雑な配線加工や変換アダプタを別途用意する必要がなく、導入コストと時間を大幅に削減します。

荷重40Nを確実に捉える高精度面状接点

マット内部に配置された面状の電極により、約4kg（40N）の荷重を物理的に検知します。人間の足の踏み込みには即座に反応しつつ、枕や軽いリネン類の落下による不要な誤報を抑制するよう感度チューニングされており、現場の信頼性を高めています。

つまずきを防止する5mmの超薄型・フラット設計

本体の厚みはわずか5mm。段差を極限まで抑えることで、対象者やスタッフがマットの縁に足を引っ掛けて転倒するリスクを最小限に抑えています。フラットな形状は車椅子での通過もスムーズに行えます。

施工ミスを防ぐ完全リバーシブル構造

表裏共通の軟質PVC素材を採用しており、どちらの面を上にしても同様の検知性能を発揮します。現場設置時に「どちらが表面か」を気にする必要がなく、設置ミスを構造的に排除する親切設計です。

断線トラブルを徹底排除する耐久テクノロジー

リード線の内部には高強度糸を編み込み、引っ張りに対する耐性を向上。さらに、マット本体との接合部には折り曲げストレスを緩和するブッシュ加工を施し、ピンプラグ部は一体成形にするなど、故障の主因である「断線」に対して多角的な防護策を講じています。

衛生面に配慮した日常生活防水構造

センサー本体部は水濡れに強い防水構造となっており、アルコールや中性洗剤による拭き掃除が可能です。感染症対策が求められる医療・介護現場において、常に清潔な状態を維持しながら運用いただけます（※プラグ部は除きます）。

安全を優先するプラグ脱落フェイルセーフ

万が一スタッフや車椅子がリード線を強く引っ掛けてしまった場合、機器の破損や人の転倒を防ぐため、あえてプラグがジャックから容易に抜けるように設計されています。物理的なダメージを回避する安全思想に基づいた仕様です。

    選定時に評価したい強み
    高い互換性： ナカヨ製モジュラーハンド子機に完全最適化。
施工性： 磁石とフック付き分配コンセントで取付場所を選ばない。
長寿命設計： 金メッキ接点とリード線補強による高い電気的・物理的信頼性。
メンテナンス： 外部電源不要のパッシブ動作で電池交換の手間がゼロ。



施工・設置ガイド

設置の際は、対象者がベッドから降りる際に最初に足をつく位置へ配置してください。分配コンセントの裏面にある磁石やフックを活用することで、ベッドフレームや壁面にしっかりと固定できます。

確認項目	この製品での運用方法
設置面の条件	必ず硬く平坦な床面に設置してください。厚手の絨毯の上などは避けてください。
折り曲げの可否	厳禁です。内部接点が破損し、常時発報や不動作の原因となります。
ハンディコールの設定	背面の「呼出握りボタン使用有無スイッチ」を必ず『ON』に切り替えてください。
清掃方法	アルコールまたは中性洗剤を含ませた布で拭き、最後に乾拭きしてください。

製品仕様

マットセンサー（MA-610）仕様

項目	内容
外形寸法	W1,000 × H600 × 厚み5 mm
有効検知部	W955 × H545 mm（外周約20〜27mmは不感帯）
質量	約3.2 kg
材質	軟質PVC（グレー色・リバーシブル）
検知感度	荷重 40N / 40φ押圧（約4kg）
出力方式	無電圧a接点（受圧連動）
接点容量	30V / 100mA
リード線	3m（ピンプラグ付・高強度糸組み込み）
防水性能	日常生活防水（ピンプラグ部除く）
使用温度範囲	-10℃ 〜 +50℃

分配コンセント（BC-S(M2)）仕様

項目	内容
型番	BC-S(M2)
用途	ナカヨ製ハンディコール専用
入力端子	RCAピンジャック × 1（センサー用）
出力端子	モジュラージャック × 1
外形寸法	W64 × H123 × D35.5 mm
質量	約75 g
付属品	3mモジュラーケーブル（4極4芯）

FAQ

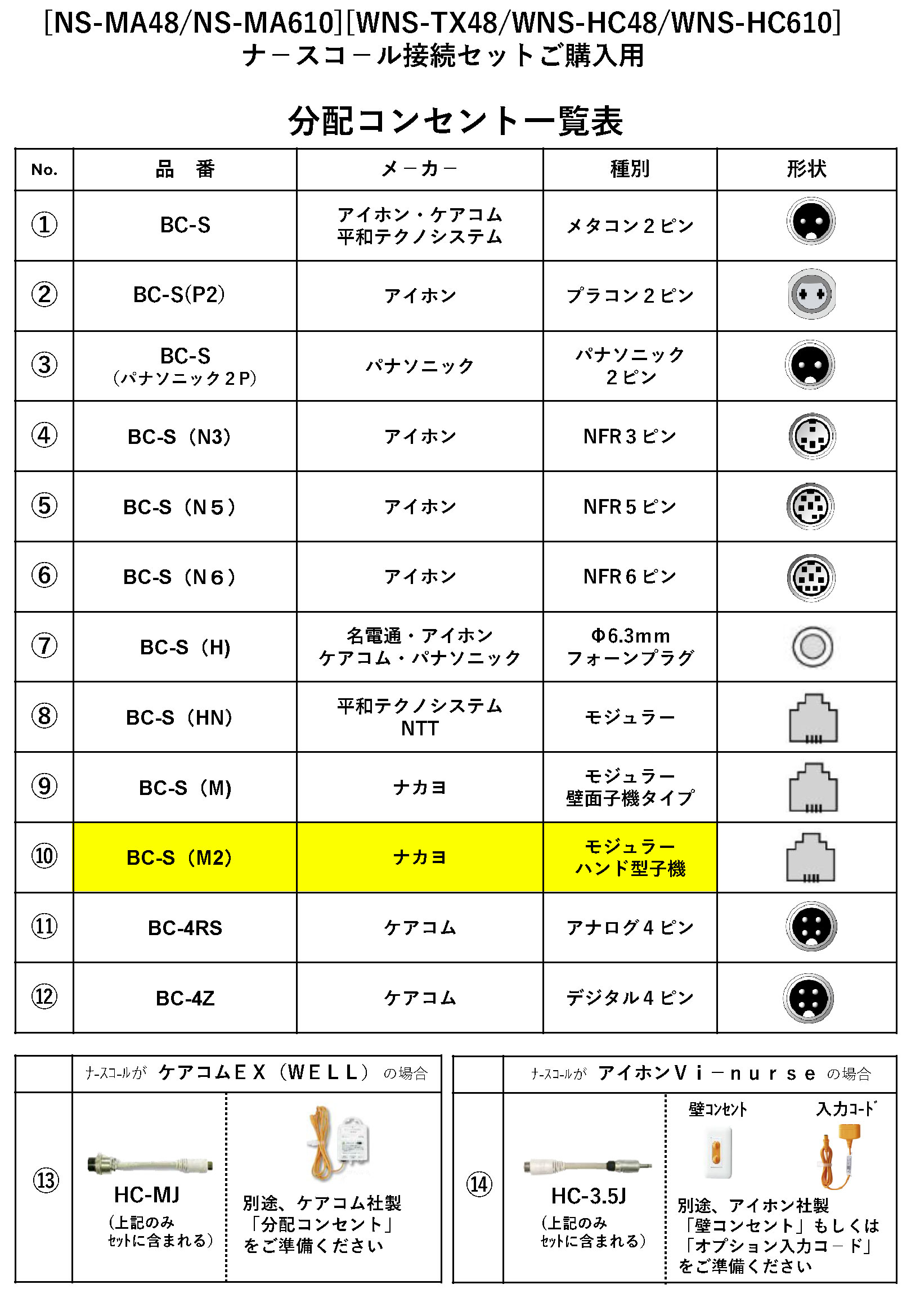

Q：他社のナースコールシステムでも使えますか？ A：本セットに同梱のBC-S(M2)はナカヨ製ハンディコール専用です。他社製ナースコールをお使いの場合は、それぞれのメーカーに対応した分配コンセントをご選定いただく必要があります。

Q：マットを掃除する際に注意することはありますか？ A：日常生活防水仕様ですので、アルコール消毒や中性洗剤での拭き掃除が可能です。ただし、接続部のピンプラグおよび分配コンセント本体は防水ではありませんので、水がかからないようご注意ください。

Q：誰も乗っていないのにナースコールが鳴り続けます。 A：マットが折り曲げられた状態で保管や設置をされると、内部接点が接触したまま固着する場合があります。一度マットを完全に平らな状態にし、それでも解消しない場合は接点故障の可能性があります。

Q：マットを半分に折って使用したり、丸めて保管したりしても大丈夫ですか？ A：いいえ、折り曲げや丸め行為は厳禁です。内部の面状接点が物理的に折れ曲がり、ショートや断線の原因となります。保管時は必ず平面状態を維持してください。

Q：重いベッドの脚をマットの上に乗せてもいいですか？ A：極端な荷重がかかり続けると、その部分の接点がへたったり固着したりする恐れがあります。ベッドの脚や家具など、常時荷重がかかるものの下には敷かないでください。

Q：マットの上に市販のフロアマットを重ねても反応しますか？ A：はい、可能です。上から市販のマットを重ねることで、センサーへの直接的な汚れや物理ダメージを軽減できます。ただし、荷重が40N以上伝わることを確認してください。

Q：ナカヨのハンディコールに繋いでも反応しません。 A：ハンディコール背面の「呼出握りボタン使用有無スイッチ」が『ON』になっているか確認してください。また、モジュラーケーブルが奥まで確実に差し込まれているかもご確認ください。

Q：製品の交換時期の目安はありますか？ A：メーカーでは、安全運用のためのライフサイクルとして「納入後5年」での交換を推奨しています。素材の劣化や接点の経年変化を考慮した目安です。

Q：マットにLEDなどの表示灯はありますか？ A：本製品は無電圧接点出力の物理スイッチ構造のため、マット自体にLED等のインジケーターは搭載されていません。検知確認はナースコール側の反応で行ってください。

Q：断線アラーム（脱落警報）が止まりません。 A：分配コンセントに「既設の握り押しボタン（ハンド子機）」が接続されていない可能性があります。ナースコールの仕様上、末端の機器が外れていると異常とみなす場合があります。
