WNS-TX48-07 マットセンサー ナースコールセット(無線式) 名電通・アイホン・ケアコムほか フォーンプラグ向け TAKEX 竹中エンジニアリング [WNS-TX48-07]

WNS-TX48-07 マットセンサー ナースコールセット(無線式) 名電通・アイホン・ケアコムほか フォーンプラグ向け TAKEX 竹中エンジニアリング [WNS-TX48-07]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) 離床センサー ワイヤレス 病院・介護施設向

WNS-TX48-07 マットセンサー ナースコールセット(無線式)

マットセンサーとナースコール接続部の無線化により、断線故障や配線による転倒リスクを解消するワイヤレスセットです。名電通・アイホン・ケアコムなどの6.3mmフォーンプラグを採用するナースコールに適合します。

  • 型番 WNS-TX48-07

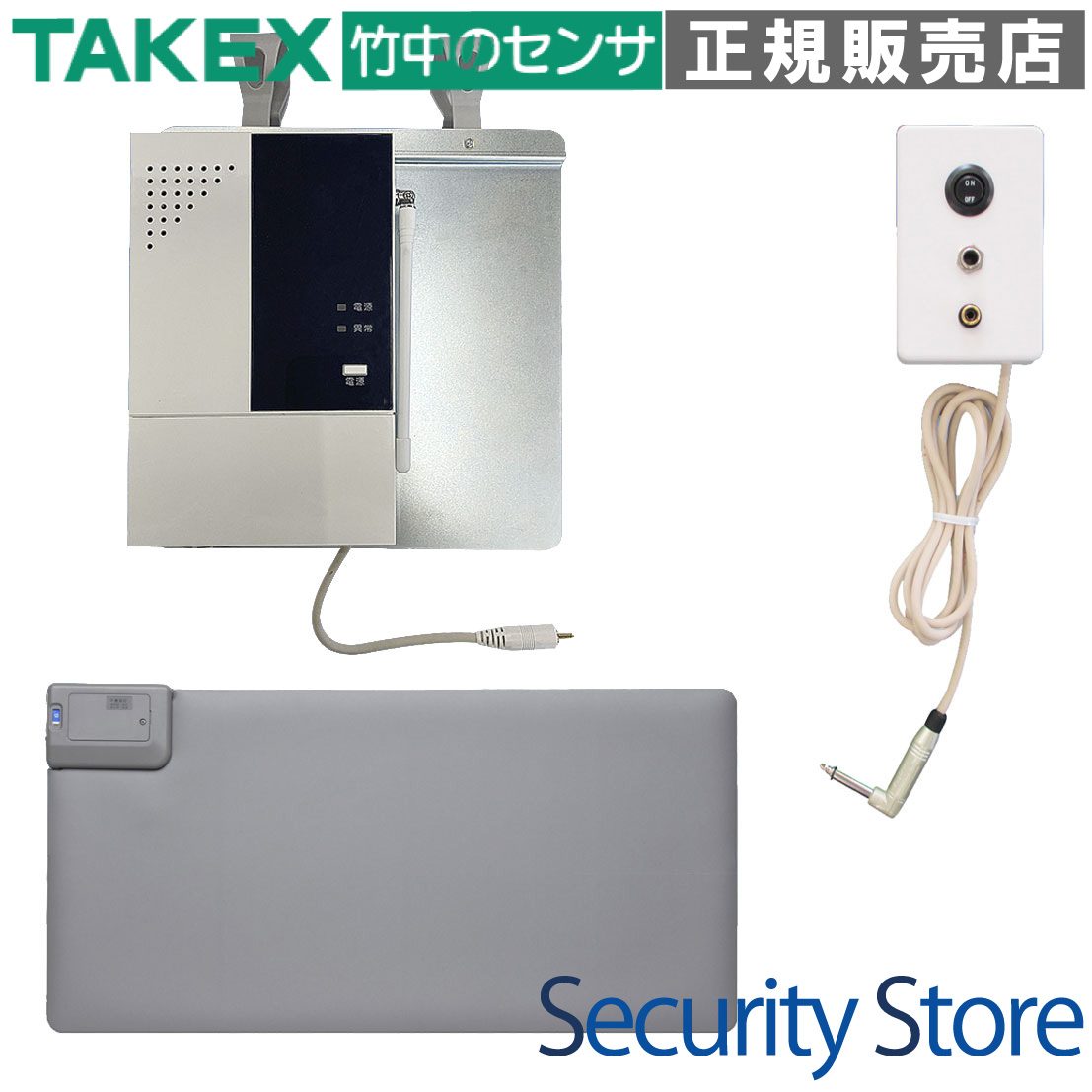

  • セット内容 マットセンサー(TX-M48) / フック付受信機(HCR-200F) / 分配コンセント(BC-S(H))
  • 通信方式 小電力無線（見通し距離 約100m）
  • 対応システム 6.3mmフォーンプラグ仕様のナースコール
  • 主な用途 離床検知、徘徊防止、転倒防止対策
WNS-TX48-07 マットセンサーセット

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • ベッドからの離床を早期検知したい現場
  • 居室出入口での徘徊防止対策
  • 有線コードによるつまづき転倒を防ぎたい場合
  • 既存のナースコールボタンも併用したい環境

導入前に確認したいポイント

  • ナースコールのプラグ形状（6.3mmフォーンプラグか）
  • 壁側のコンセントメーカー（名電通・アイホン等）
  • 受信機とセンサー間の距離（見通し100m以内）
  • 電池交換のメンテナンス体制（約2年周期）

特長

センサーとコンセント間の無線化で安全性を向上

マットセンサーと分配コンセント間を無線で接続するため、床を這うコードがなくなります。これにより、スタッフや患者様のつまづきによる転倒事故を防止し、同時にコードの引っ掛けによる断線故障の不安も解消します。

4周波切替対応による安定した通信

4周波切替機能を搭載しており、複数のワイヤレスセンサーを近距離で使用する場合でも、電波干渉による混信を最小限に抑えることができます。病院や介護施設の大規模な運用でも安心して導入いただけます。

5分間の休止タイマー機能

送信機（マットセンサー）側には約5分間の休止タイマーが備わっています。オムツ交換や清掃など、一時的に検知を停止させたい場合にボタン一つで休止状態にでき、運用の利便性を高めています。

高感度・薄型設計のマットセンサー

厚さわずか6mmの薄型設計でありながら、高い検知感度を実現しています。裏面には滑り止め加工が施されているため、床からずれにくく、車椅子などが乗り上げても段差が気になりにくい仕様です。

電池切れ報知機能で管理をサポート

電池残量が少なくなると、送信機および受信機の両方のLEDでお知らせします。不意の電池切れによる未検知トラブルを未然に防ぎ、現場の安全管理をサポートします。

フック付受信機で簡単設置

受信機はフック一体型パネルとなっており、ベッド柵やヘッドボードに掛けるだけで設置が完了します。大掛かりな施工を必要とせず、導入したその日からすぐに運用を開始できます。

既設の呼び出しボタンもそのまま利用可能

付属の分配コンセント（BC-S(H)）を使用することで、壁側のナースコール端子を「握り押しボタン」と「ワイヤレス受信機」の2系統に分岐できます。既設のナースコール機能を損なうことなくセンサーを増設可能です。

最大40台の送信機を登録可能

受信機（HCR-200F）には最大40台までの送信機を登録できます。マットセンサーだけでなく、竹中エンジニアリング製の他のワイヤレスセンサーをナースコールシステムに統合することも可能です。

選定時に評価したい強み

  • 断線トラブルの解消： 有線式で最も多い故障原因である「コードの断線」を無線化で根本解決。
  • 施工不要： フック掛けとプラグ接続のみで完了するため、専門業者による工事が不要。
  • 長寿命設計： 単4電池2本で約2年の電池寿命（1日10回送信時）を実現。
  • 優れた互換性： 国内主要4メーカーのフォーンプラグ式ナースコールに対応。

製品仕様

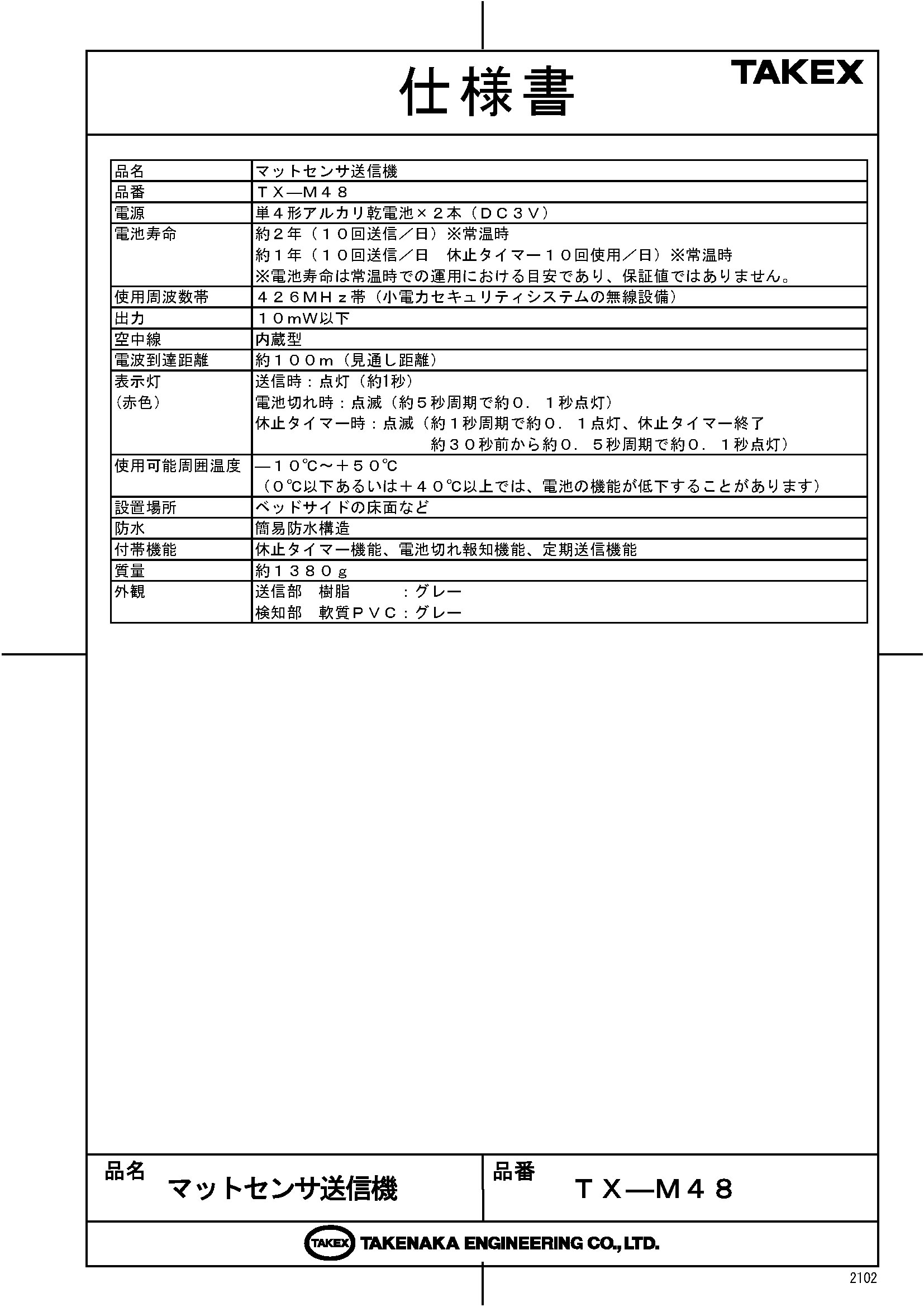

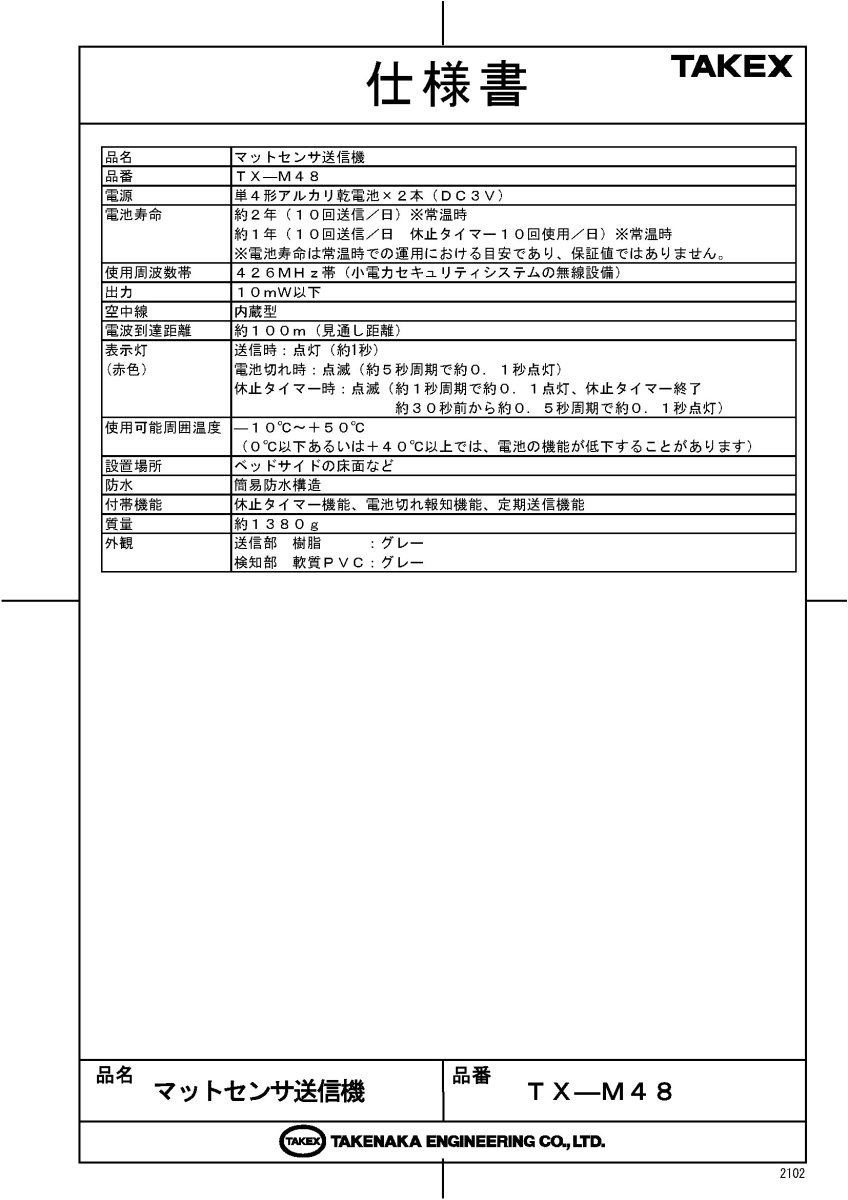

マットセンサ送信機（TX-M48）

項目内容
電源単4形アルカリ乾電池(LR03)×2本 (DC3V)
電池寿命約2年 (1日10回送信として)
使用周波数帯426MHz帯 (小電力無線) 4波切替式
出力10mW以下
空中線内蔵アンテナ
電波到達距離約100m (見通し距離)
検知方式感圧スイッチ式
休止タイマー約5分間
表示灯送信時：点灯 / 電池切れ時：点滅
外観・寸法マット部：400×800×6mm / 送信部：110×80×15mm
質量約1,100g (電池含む)

フック付受信機（HCR-200F）

項目内容
電源分配コンセント経由で供給
受信周波数426MHz帯 (4波切替)
送信機登録台数最大40台
出力ナースコール用無電圧接点出力
設置場所屋内（ベッド柵、ヘッドボード等へフック掛け）

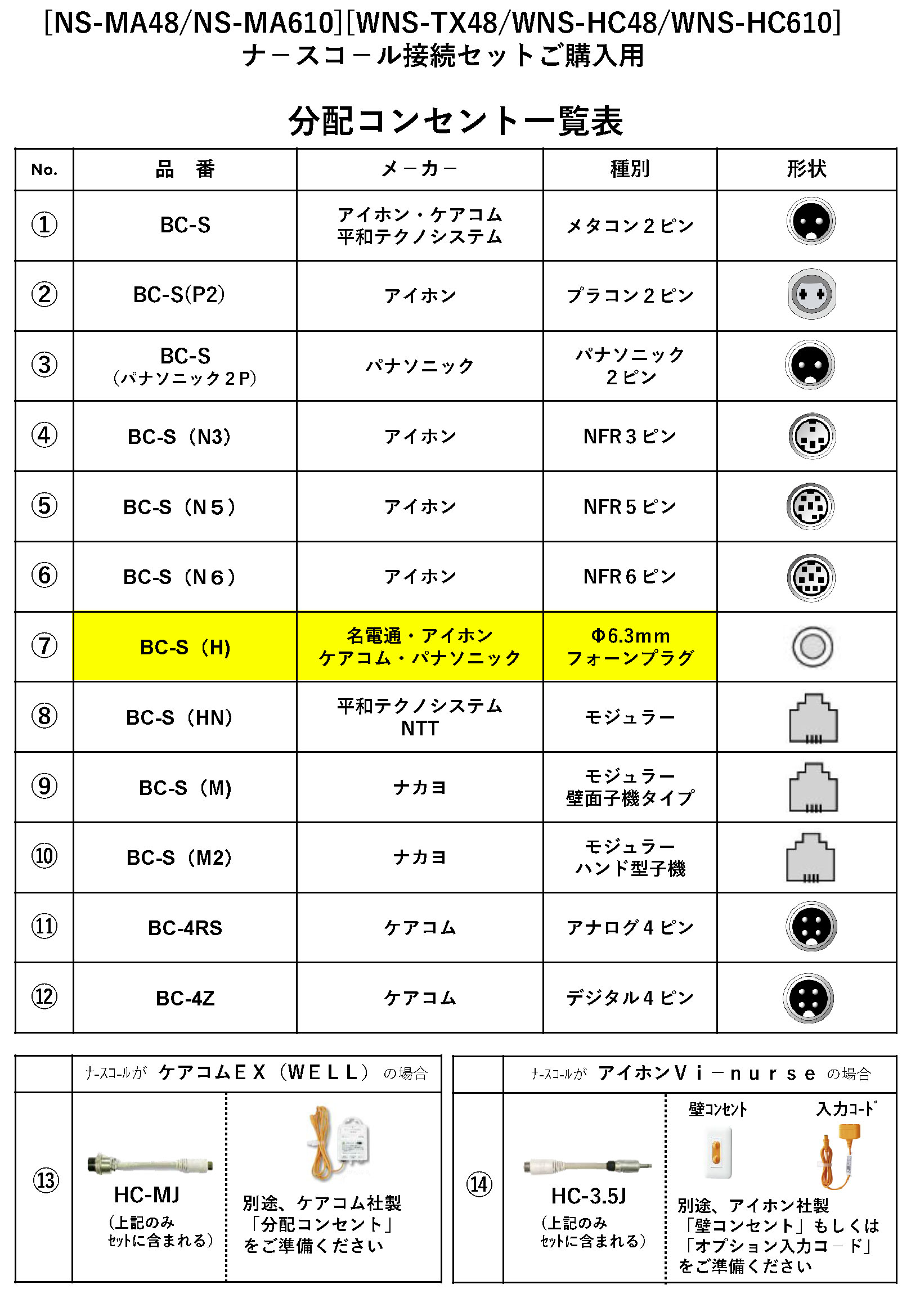

分配コンセント（BC-S(H)）

  • 外形寸法
    • 項目内容
    入力ジャックRCAピンジャック(センサー入力) ×1
    6.3mmフォーンジャック(握りボタン用) ×1
    出力プラグ6.3mmフォーンプラグ (リード線1.5m)
    操作スイッチセンサー用ON/OFFスイッチ
    W70 × H100 × D35 mm (突起部除く)
    質量170g

    FAQ

    Q：無線はどのくらいの距離まで届きますか？ A：見通し距離で約100mです。ただし、建物の構造や壁の材質（鉄筋コンクリートなど）によって到達距離は短くなる場合があります。
    Q：電池切れはどのように確認できますか？ A：送信機のLEDが点滅し、受信機側でも電池切れ報知の表示が行われます。単4アルカリ電池2本で約2年（1日10回動作時）が目安です。
    Q：名電通以外のナースコールでも使えますか？ A：はい。アイホン、ケアコム、パナソニック製のシステムで「6.3mmフォーンプラグ」を使用しているタイプであれば互換性があります。
    Q：マットセンサーは水洗いできますか？ A：簡易防水構造ですが、丸洗いは避けてください。汚れた場合は、固く絞った布などで拭き取ってください。
    Q：ナースコールボタンも同時に使えますか？ A：はい。付属の分配コンセントに既設の握り押しボタンを接続できるため、ボタンとセンサーの併用が可能です。
    Q：休止タイマーとは何ですか？ A：センサーの動作を一時的に約5分間停止させる機能です。介助や清掃時に一時的にマットを踏む必要がある場合に便利です。
    Q：複数の部屋で使っても混信しませんか？ A：4周波切替機能を備えているため、チャンネルを分けることで近接した部屋での混信を防止できます。
    Q：センサーを追加で増やすことはできますか？ A：1台の受信機に対して最大40台までの送信機（別売のベッドセンサー等も含む）を登録可能です。
    Q：マットがずれて困ることはありませんか？ A：マット裏面には全面に滑り止め加工が施されており、フローリングやクッションフロアでもずれにくい設計になっています。
    Q：設置に工具は必要ですか？ A：工具は不要です。受信機はフックで掛けるだけ、配線はコネクタを差し込むだけで設置が完了します。
