WNS-200F-07 フック付受信機　ナ- スコ- ル接続セット 名電通・アイホン・ケアコムほか フォーンプラグ向け TAKEX 竹中エンジニアリング [WNS-200F-07]

WNS-200F-07 フック付受信機　ナ- スコ- ル接続セット 名電通・アイホン・ケアコムほか フォーンプラグ向け TAKEX 竹中エンジニアリング [WNS-200F-07]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング（TAKEX） ナースコール接続 ワイヤレス受信機 介護・福祉

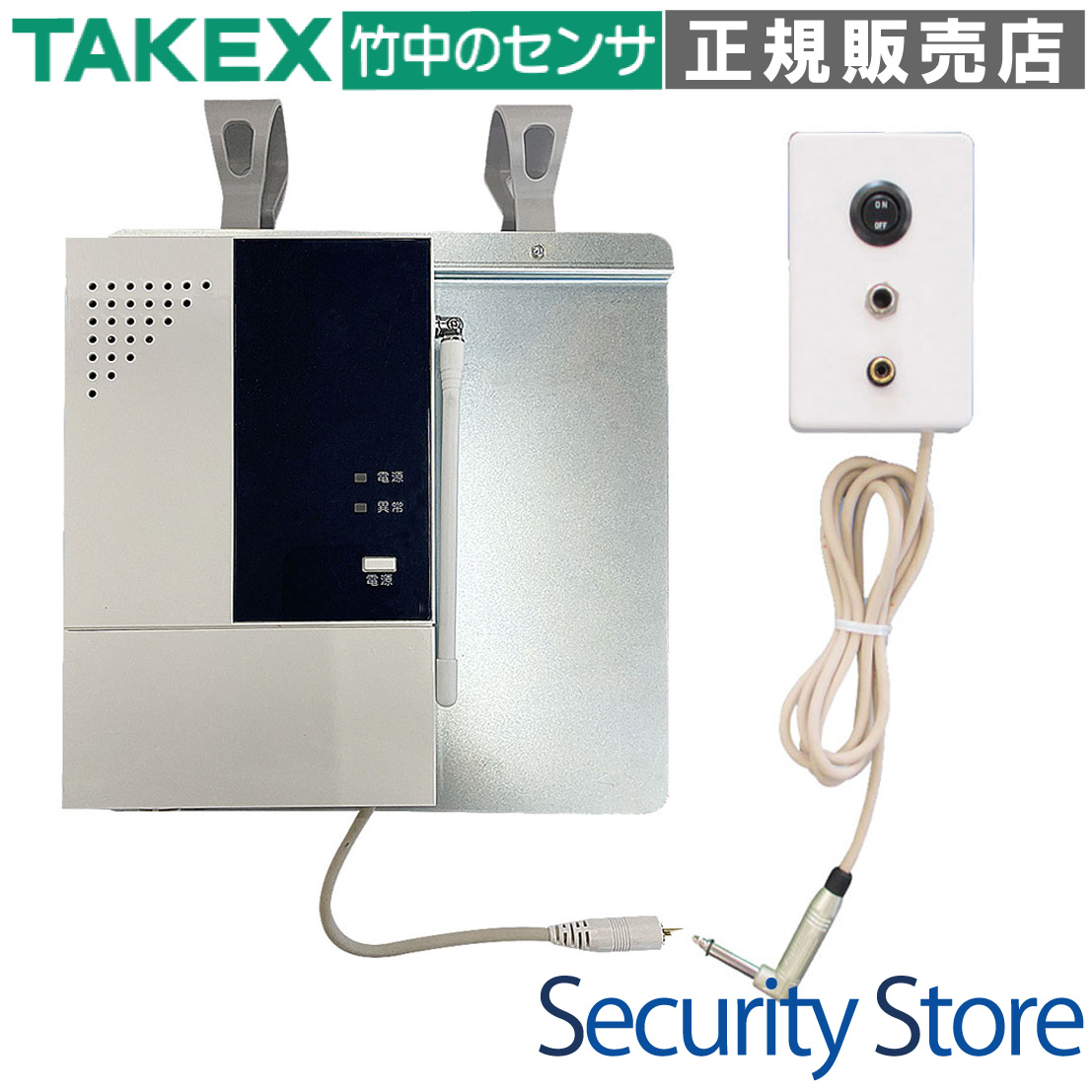

WNS-200F-07 フック付受信機 ナースコール接続セット 名電通・アイホン・ケアコムほか フォーンプラグ向け

本製品は、病院や介護施設のナースコールシステムに、弊社のワイヤレスセンサーを簡単に組み込める「フック付受信機」と「分配コンセント」のセットモデルです。既設の握り押しボタン機能を維持したまま、無線式の離床センサーやマットセンサーを統合し、断線リスクのない安全な監視環境を構築します。

  • 型番： WNS-200F-07
  • 製品名： フック付受信機 ナースコール接続セット
  • 対応プラグ： 6.3mmフォーンプラグ（名電通・アイホン・ケアコム・パナソニック等）
  • 主な用途： 離床検知、徘徊防止、ナースコール無線化、ワイヤレスセンサー統合
  • 無線性能： 小電力セキュリティ規格（4周波切替対応）、見通し約100m
  • 登録台数： 送信機最大40台まで
WNS-200F-07 フック付受信機 ナースコール接続セット

資料ダウンロード

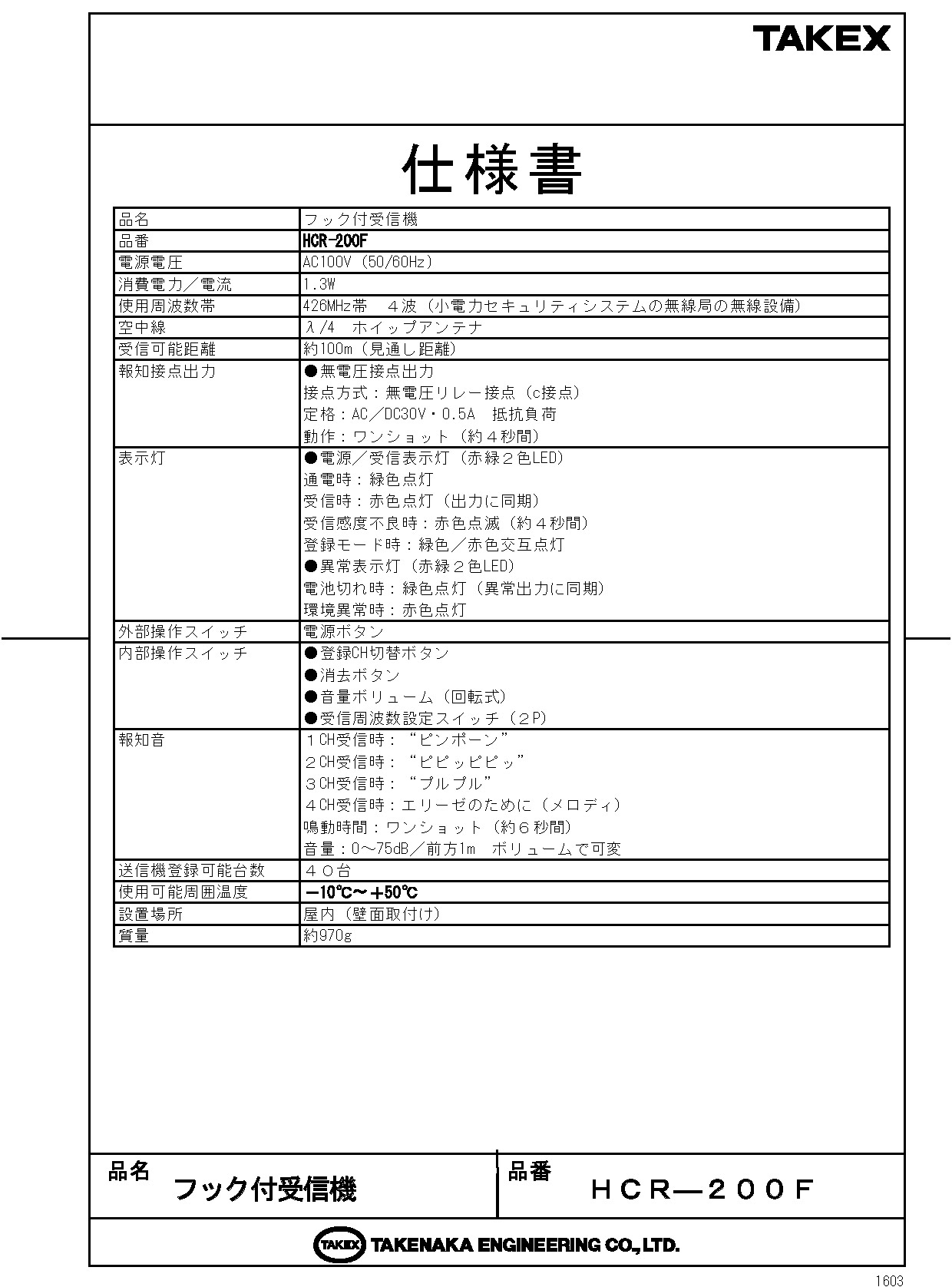

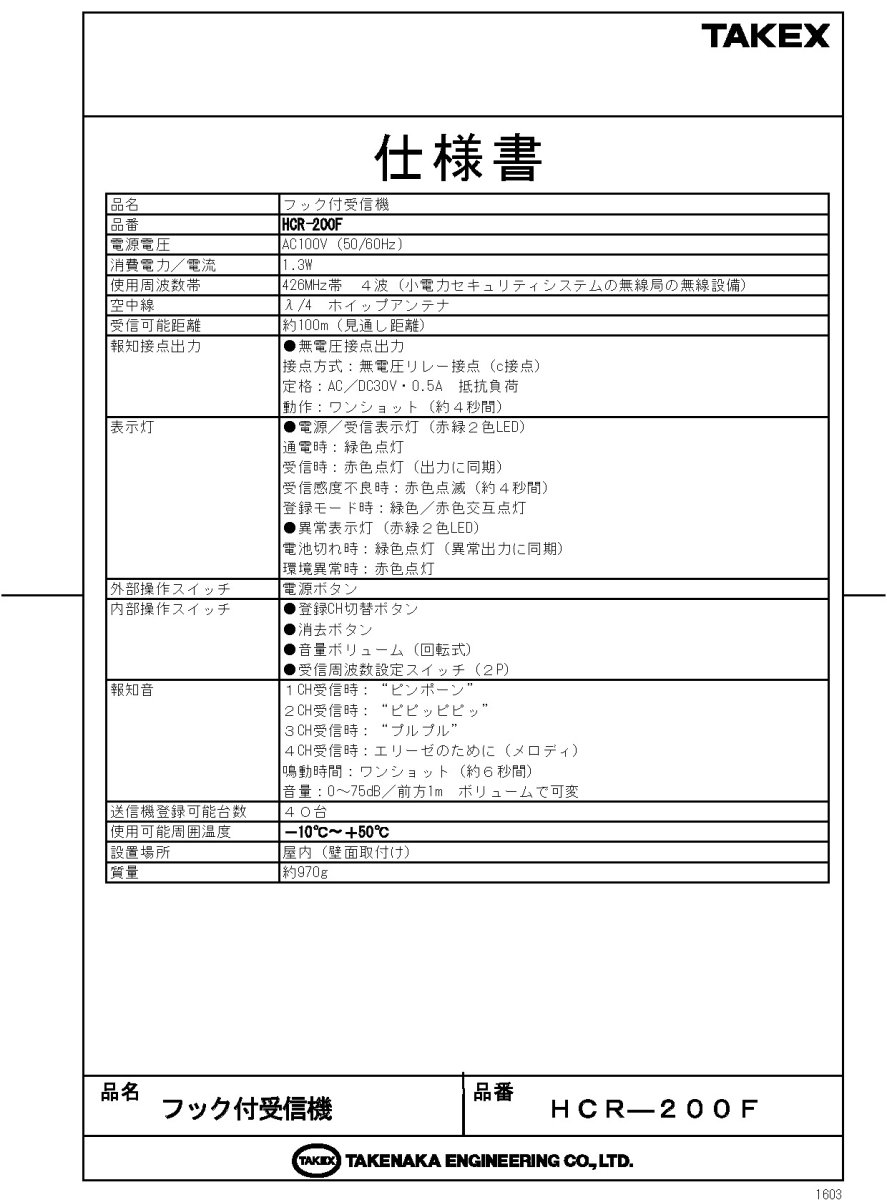

仕様書（PDF）

この製品が向いている用途

  • マットセンサー等の有線配線を無線化したい
  • ベッド周りの配線をすっきりさせ、断線を防ぎたい
  • 既設の握り押しボタンを使いつつセンサーを併用したい
  • 1つの受信機で複数のワイヤレスセンサーを管理したい

導入前に確認したいポイント

  • ナースコール端子が6.3mmフォーンプラグか確認
  • 対応メーカー（名電通、ケアコム、アイホン等）の確認
  • 設置予定場所からセンサーまでの見通し距離
  • 接続するセンサーの出力端子（RCAピンジャック等）

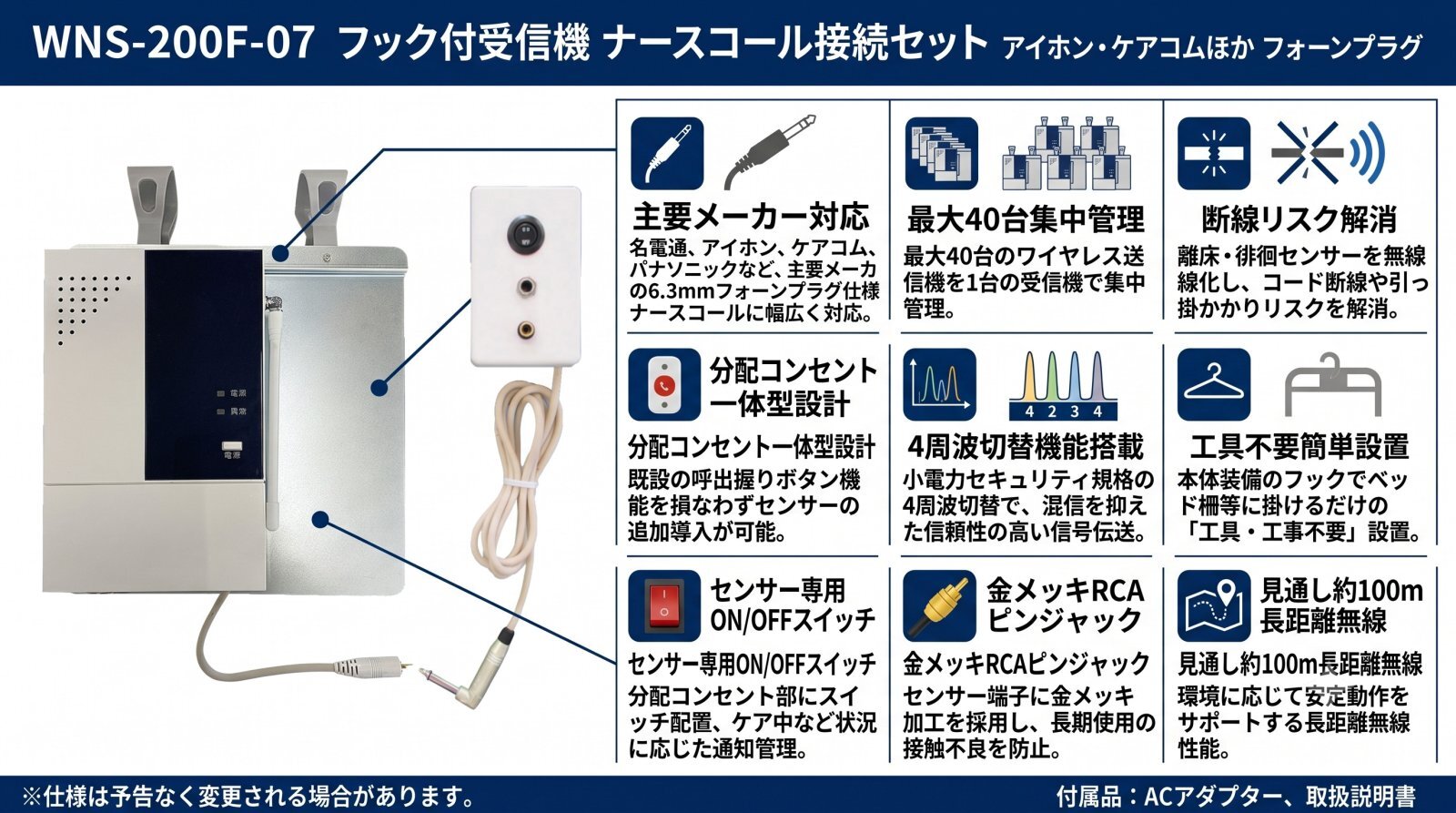

特長

ワイヤレス送信機をナースコールへ一括統合

竹中エンジニアリング製の様々なワイヤレス送信機を、既設のナースコールシステムにシームレスに取り込むことができます。最大40台までの送信機を1つの受信機で管理できるため、多機能な見守り体制が構築可能です。

断線トラブルを解消する無線式センサー運用

マットセンサーやベッドセンサーなどの離床検知器を無線化することで、有線式で頻発する「コードの引っ掛け」や「断線」による故障、転倒事故のリスクを大幅に軽減します。ベッド周辺の動線を妨げない安全な設置が可能です。

4周波切替対応による高い信頼性

小電力セキュリティ規格の電波を使用し、4つの周波数を切り替えて運用可能です。多数の送信機や他機器が混在する環境でも、電波の混信を最小限に抑え、確実な信号伝達を実現します。

ベッド柵に掛けるだけの簡単設置設計

受信機本体にフックが装備されているため、ベッド柵やヘッドボードに直接掛けるだけで設置が完了します。大がかりな工事を必要とせず、現場の状況に合わせて柔軟に設置場所を変更できます。

分配コンセント一体化による利便性

セットの分配コンセントを受信機パネル上に一体化することができます。これにより、既設の「握り押しボタン」と「ワイヤレス受信機」を1つのナースコール端子で共用でき、操作性を損なうことがありません。

センサー専用のON/OFFスイッチ搭載

分配コンセント部には、センサー入力専用のON/OFFスイッチを搭載しています。ケア中や患者の離床時など、一時的にセンサー通知を停止させたい場合でも、手元で簡単に管理が可能です。

長距離通信と安定した接点品質

無線到達距離は見通し約100mを確保。また、センサー入力用のRCAピンジャックには金メッキ加工を施しており、長期間の使用においても接触不良を防ぎ、安定した動作を支えます。

選定時に評価したい強み

  • 高い互換性： 主要4メーカーの6.3mmフォーンプラグ仕様に幅広く対応。
  • 拡張性： 最大40台のワイヤレスセンサーを1拠点で集中管理可能。
  • 施工性： フック掛けタイプで工具不要、ナースコール端子に挿すだけの簡単導入。
  • 品質設計： 断線に強い無線化と、信頼性の高い金メッキ端子の採用。

施工・設置ガイド

本製品は「露出型」の設計となっており、複雑な設定なしで導入いただけます。ナースコールの壁コンセントに分配コンセントのリード線を接続し、本体をベッド柵へ固定してください。

確認項目 この製品での考え方
ナースコール適合 名電通、ケアコム、アイホン、パナソニック製の6.3mmフォーンプラグ仕様に対応。
無線距離 見通し100m。壁などの遮蔽物がある場合は距離が短くなるため、事前にテストを推奨。
電源・配線 分配コンセントのリード線長は1.5m。受信機は4周波切替に対応し、混信を防止。
メンテナンス 無線化によりマットセンサー等の断線故障が激減。RCA端子は金メッキで腐食に強い。

製品仕様

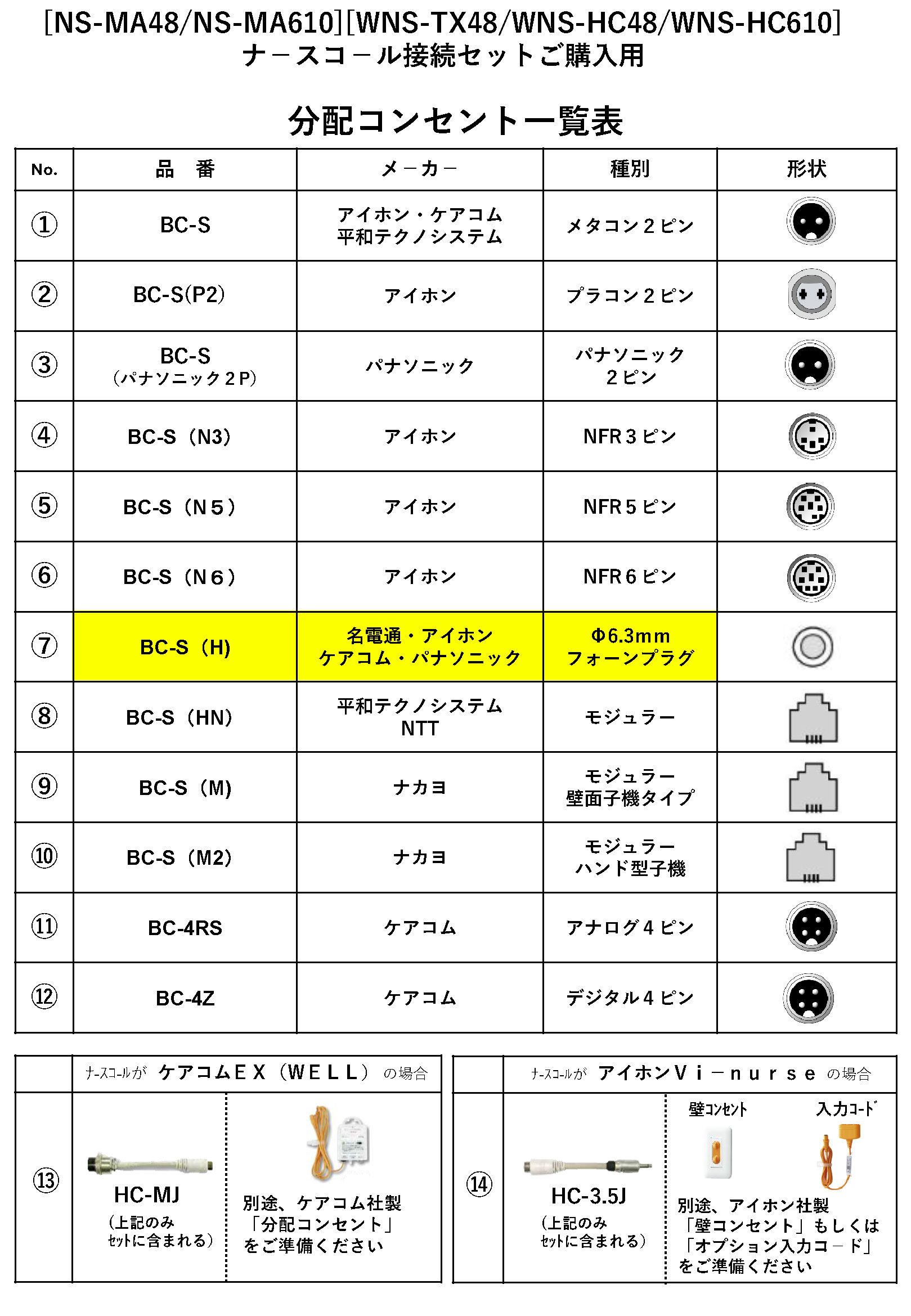

セット内容構成品：分配コンセント BC-S(H)

項目 内容
品名 分配コンセント
品番 BC-S(H)
入力 ・センサー入力用ジャック (RCAピンジャック・金メッキ) ×1
・6.3mmフォーンジャック ×1
出力 ・6.3mmフォーンプラグ ×1 (リード線1.5m)
スイッチ センサー用 ON/OFFスイッチ
外形寸法 W70 × H100 × D35 mm (突起部分除く) / 露出型
質量 170g
外観 樹脂製・白色
使用可能周囲温度 -10℃ 〜 +50℃

セット内容構成品：フック付受信機 WNS-200F

項目 内容
品名 フック付受信機
品番 WNS-200F
電波到達距離 見通し約100m
送信機登録台数 最大40台
周波数特性 4周波切替対応（小電力セキュリティ規格）
設置方法 ベッド柵・ヘッドボードへのフック掛け

FAQ

Q：どのメーカーのナースコールでも使えますか？ A：名電通、ケアコム、アイホン、パナソニック製のナースコールで、接続端子が「6.3mmフォーンプラグ」タイプであれば使用可能です。
Q：既存のナースコールボタン（握りボタン）は使えなくなりますか？ A：いいえ、分配コンセントに既存の握りボタンを差し込むことができるため、これまで通り使用可能です。
Q：無線は何メートルくらい届きますか？ A：障害物のない見通し距離で約100mです。ただし、建物の構造や壁の材質により短くなる場合があります。
Q：1台の受信機に何台までセンサーを登録できますか？ A：最大40台までのワイヤレス送信機を登録・管理することができます。
Q：センサーの反応を一時的に止めたいときはどうすればいいですか？ A：分配コンセント本体にある「センサー用ON/OFFスイッチ」をOFFにすることで、センサーの通知のみを停止できます。
Q：周波数の切り替えはなぜ必要なのですか？ A：近隣で複数のワイヤレスシステムを使用している場合に、電波の混信を避けて安定した動作を維持するために使用します。
Q：接続に工事は必要ですか？ A：露出型でフック掛け式のため、特別な配線工事は不要です。プラグの抜き差しで簡単に設置できます。
Q：電池交換は必要ですか？ A：受信機および分配コンセントはナースコール側等からの給電またはACアダプタ等で動作しますが、送信機側は定期的な電池チェックが必要です。
Q：水に濡れても大丈夫ですか？ A：屋内専用仕様ですので、水がかかる場所や浴室などでの使用は避けてください。
Q：医療機器として認定されていますか？ A：本製品はヘルスケア用機器であり、医療用機器や人身事故防止機器ではありません。見守りの補助としてご使用ください。
