NS-MA48-07 マットセンサー ナースコールセット(有線式) 名電通・アイホン・ケアコム・パナソニック Φ6.3mmフォーンプラグ向け TAKEX 竹中エンジニアリング [NS-MA48-07]

NS-MA48-07 マットセンサー ナースコールセット(有線式) 名電通・アイホン・ケアコム・パナソニック Φ6.3mmフォーンプラグ向け TAKEX 竹中エンジニアリング [NS-MA48-07]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 離床センサー マットセンサー ナースコール連動 有線式

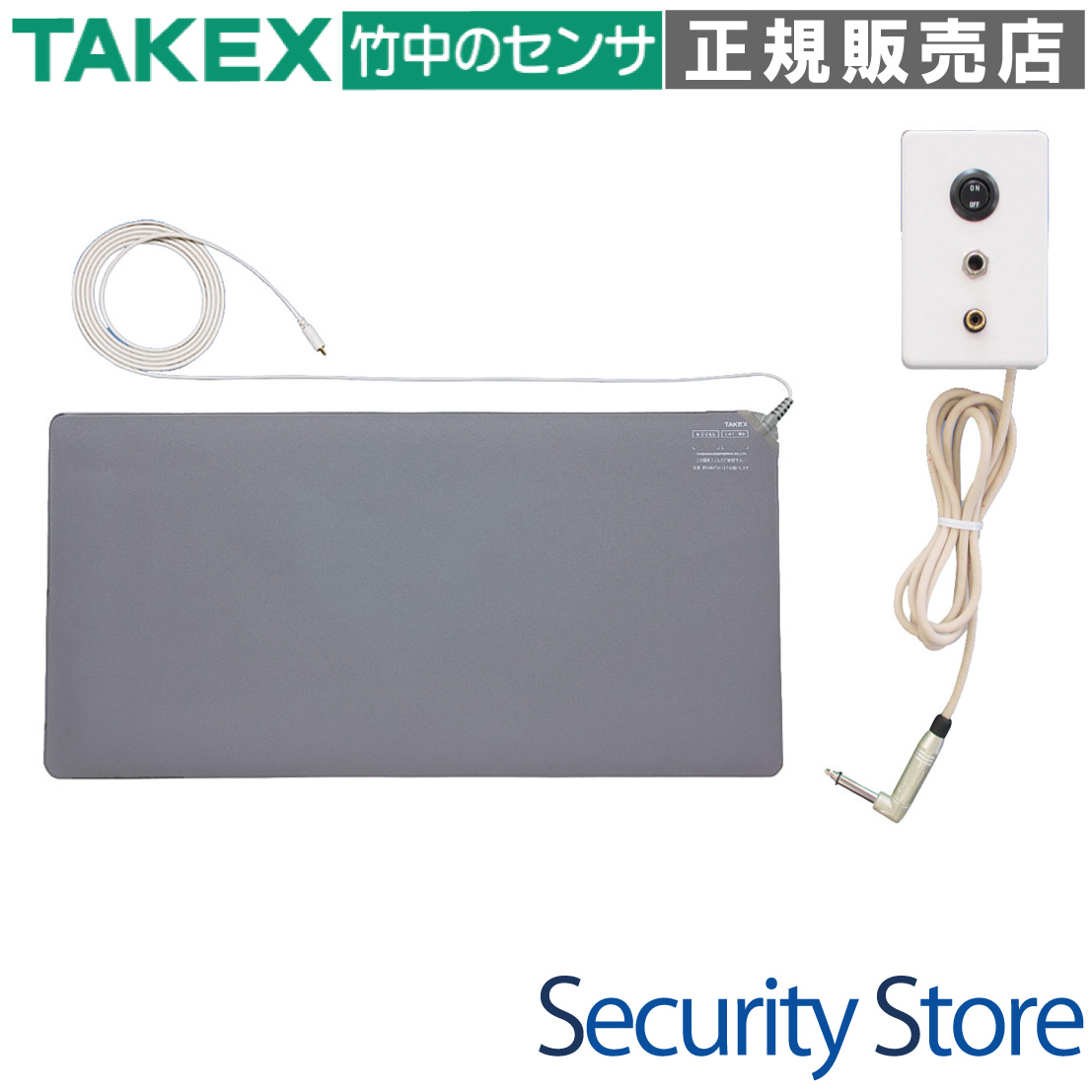

マットセンサー ナースコールセット(有線式) NS-MA48-07
名電通・アイホン・ケアコム・パナソニック Φ6.3mmフォーンプラグ向け

病院や介護施設のナースコールにそのまま接続できる、高耐久マットセンサーと分配コンセントのセット商品です。

ベッドサイドに敷くことで、患者様がベッドから下りた際の荷重を検知し、ナースコールでお知らせします。主要なナースコールメーカー4社のΦ6.3mmフォーンプラグ仕様に対応しており、既設の握り押しボタンも併用可能な実用性の高いパッケージです。

  • 型番： NS-MA48-07

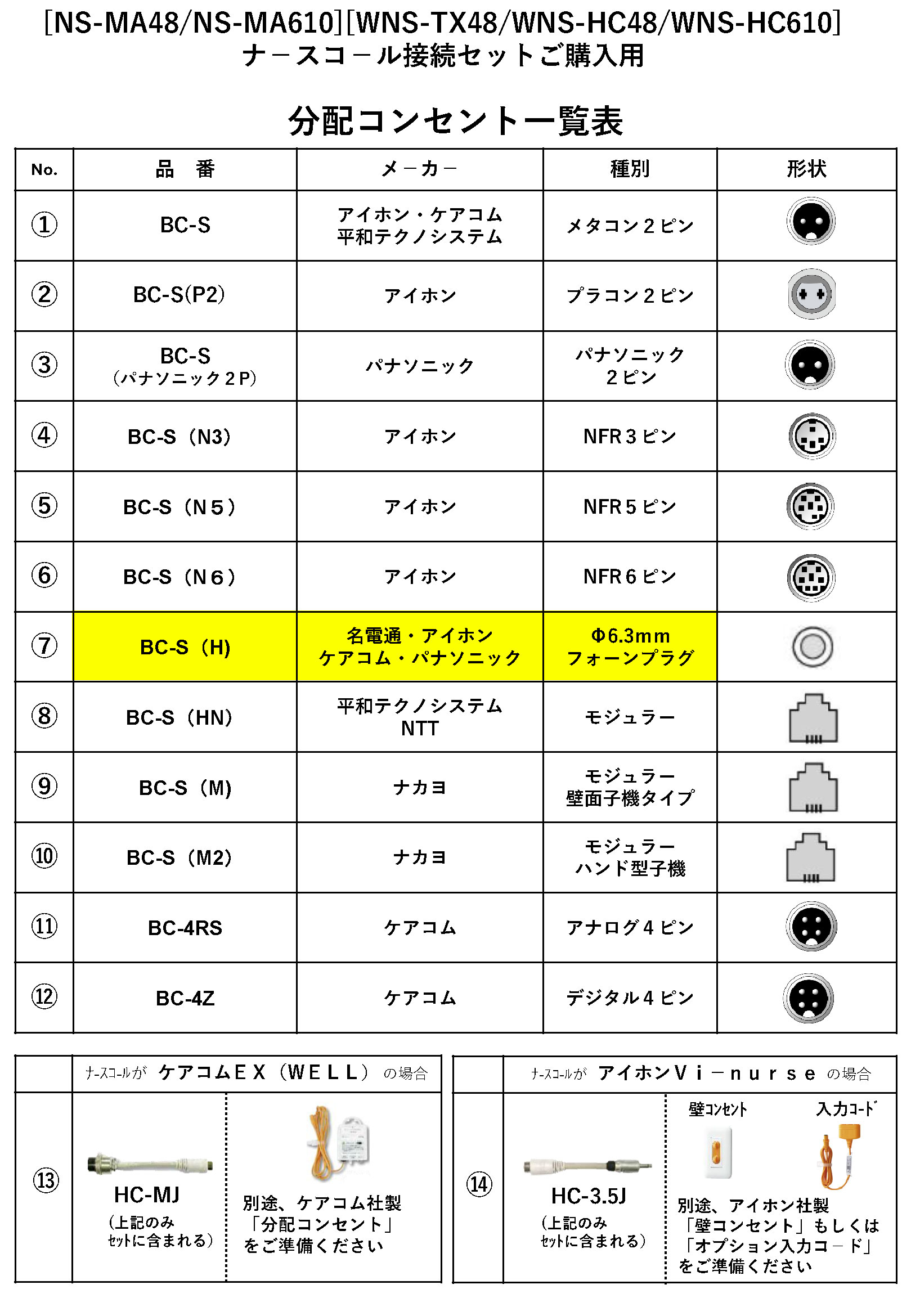

  • セット内容： マットセンサー(MA-48) ＋ 分配コンセント(BC-S(H))
  • 適合プラグ： Φ6.3mmフォーンプラグ（名電通・アイホン・ケアコム・パナソニック等）
  • 主な用途： 離床検知、徘徊防止、転倒転落リスクの軽減
  • 検知方式： 無電圧接点出力方式（受圧連動）

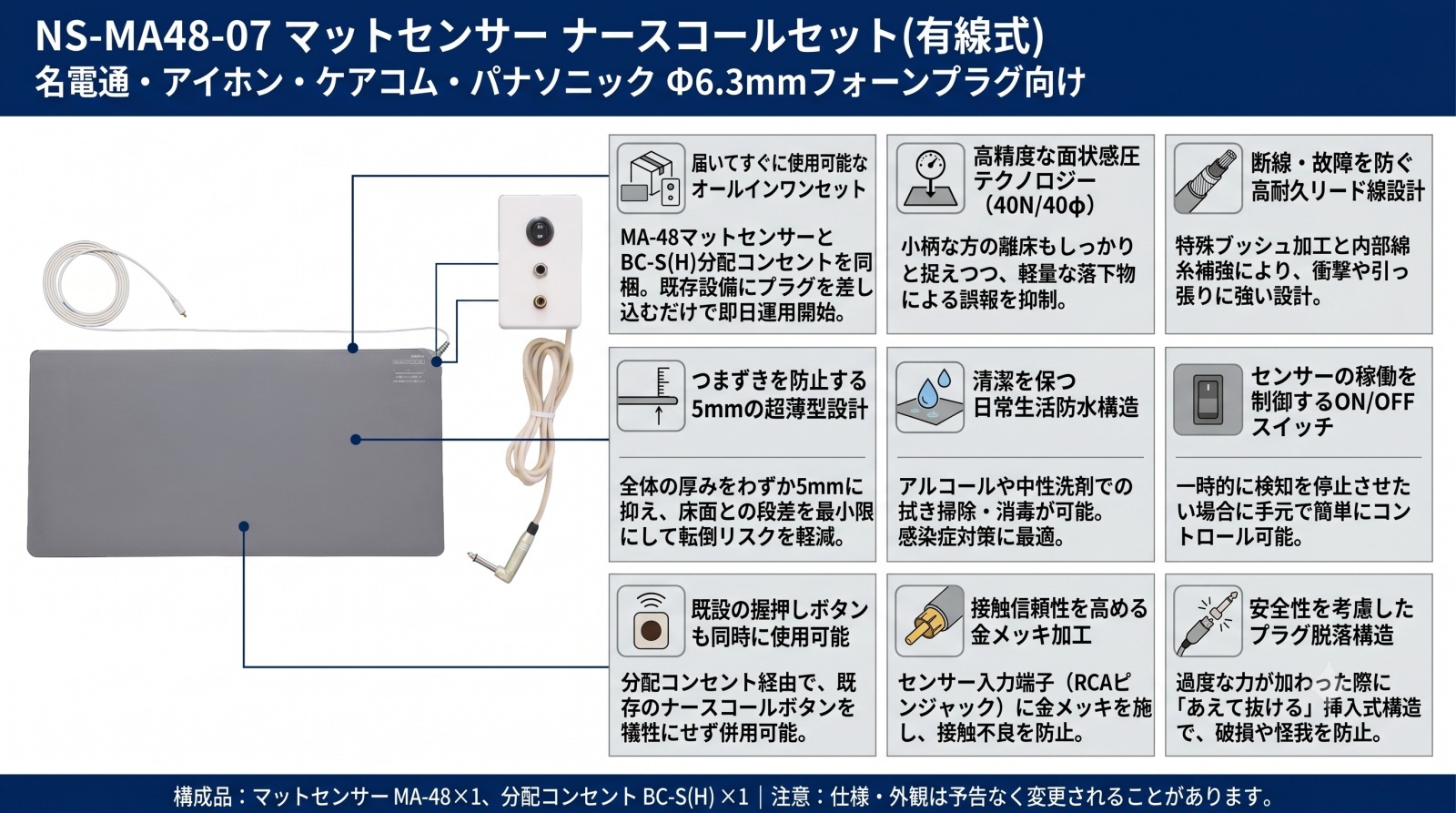

NS-MA48-07 マットセンサー ナースコールセット

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 病院・介護施設での離床検知
  • 深夜時間帯の徘徊対策
  • 転倒・転落リスクの高い方の見守り
  • ナースコール設備を有効活用したい現場

導入前に確認したいポイント

  • ナースコールプラグがΦ6.3mmフォーンプラグか
  • 設置場所の床面が平滑であるか
  • マットの上に重量物を置く予定がないか
  • 既設の握り押しボタンが手元にあるか

特長

1. 届いてすぐに使用可能なオールインワンセット

高性能マットセンサー「MA-48」と、ナースコール分配コンセント「BC-S(H)」をパッケージ化。専門的な設定は不要で、既存のナースコール設備にプラグを差し込むだけで、その日から運用を開始できます。

2. 高精度な面状感圧テクノロジー（40N/40φ）

直径40mmの領域に約4kgfの荷重がかかった際に検知する絶妙な閾値設定（40N）を採用。小柄な方の離床もしっかりと捉えつつ、軽量な落下物による誤報を抑える、介護・医療現場に最適化された感度設計です。

3. 断線・故障を防ぐ高耐久リード線設計

リード線の引き出し部には特殊なブッシュ加工を施し、さらにリード線内部には綿糸補強を組み込んでいます。ベッドの移動や歩行時の引っ掛けなど、現場で発生しやすい物理的な衝撃や引っ張りに対する耐性を大幅に高めています。

4. つまずきを防止する5mmの超薄型設計

全体の厚みをわずか5mmに抑え、床面との段差を最小限にしています。軟質PVC素材による高い密着性と相まって、患者様やスタッフの方のつまずきリスクを軽減し、安全な歩行環境を維持します。

5. 清潔を保つ日常生活防水構造

センサー表面は日常生活防水構造となっており、アルコールや中性洗剤を用いた拭き掃除・消毒が可能です。感染症対策が重視される医療・介護現場でも、常に衛生的な状態でご使用いただけます。

6. センサーの稼働を制御するON/OFFスイッチ

分配コンセント本体にセンサー専用のON/OFFスイッチを搭載。ベッドメイク時やリハビリ時など、一時的に検知を停止させたい場合に、手元で簡単にコントロールが可能です。

7. 既設の握り押しボタンも同時に使用可能

分配コンセント経由で接続するため、既設のナースコール握り押しボタンを犠牲にすることなく、センサーと併用できます。ナースコールシステムの「脱落断線監視機能」にも配慮した設計です。

8. 接触信頼性を高める金メッキ加工

分配コンセントのセンサー入力端子（RCAピンジャック）には金メッキ加工を施しています。微小電流の信号伝達においても、長期にわたり安定した接続品質を維持し、接触不良によるトラブルを防止します。

9. 安全性を考慮したプラグ脱落構造

リード線とプラグの接続部は、過度な力が加わった際に「あえて抜ける」挿入式構造を採用。万が一の転倒時や急な移動時にも、機器の破損や患者様への怪我を未然に防ぐフェイルセーフ思想に基づいています。

選定時に評価したい強み

  • 確実な検知： 4kg荷重で反応する面状接点により、踏み外しを防ぎます。
  • 長寿命設計： 綿糸補強リード線とブッシュ加工により、物理的断線に強い。
  • 簡単施工： 専門工事不要。プラグを挿すだけの簡単接続。
  • 衛生面： アルコール消毒対応。清潔な現場運用を支えます。

施工・設置ガイド

マットセンサーの性能を最大限に発揮し、長期的にご使用いただくための設置ポイントです。

確認項目 この製品での考え方
設置場所の選定 ベッドから第一歩目が踏み出される位置（床面）に設置してください。
禁止事項 マットの折り曲げ、キャスター付き台車の通過、点荷重の継続的な負荷は避けてください。
接続の確認 分配コンセントには必ず「既設の握り押しボタン」も接続してください（断線アラーム防止）。
清掃方法 アルコール拭き取りは可能ですが、プラグ部は濡らさないようご注意ください。

製品仕様

マットセンサー部（MA-48）
サイズ H400 × W800 × D5 mm
有効検知部 H355 × W745 mm
質量 約1.1kg
材質 軟質PVC（グレー色）
出力方式 無電圧a接点（受圧連動）
感圧特性 40N / 40φ押圧（約4kgf）
接点容量 30V・100mA（微小負荷専用）
ケーブル 3m クリーム色（ピンプラグ付）
使用温度範囲 －10℃ 〜 ＋50℃
分配コンセント部（BC-S(H)）
メーカー 竹中エンジニアリング（TAKEX）
入力ジャック センサー用：RCAピンジャック（金メッキ）×1
握り押しボタン用：6.3mmフォーンジャック ×1
出力プラグ 6.3mmフォーンプラグ（リード線1.5m）
スイッチ センサー用 ON/OFFスイッチ
外形寸法 W70 × H100 × D35 mm
質量 170g

FAQ

Q：どのメーカーのナースコールでも使えますか？ A：名電通、アイホン、ケアコム、パナソニックの4社で、プラグ形状がΦ6.3mmのフォーンプラグ（イヤホンジャックを大きくしたような形状）であれば適合します。
Q：センサーの感度調整はできますか？ A：センサー本体に調整機能はありません。上に厚手のマットを敷くと感度が鈍くなるため、調整が必要な場合はフロアマットの厚みで物理的に調整します。
Q：マットを折りたたんで保管しても大丈夫ですか？ A：いいえ、折り曲げると内部の接点が破損し、常時発報や断線の原因となります。保管時は平らな状態で保管してください。
Q：電池交換は必要ですか？ A：このセットは有線式で、荷重による物理的な接点動作を利用しているため、電池は不要です。
Q：防水ですか？ A：日常生活防水仕様です。表面のアルコール清掃は可能ですが、水没させたりプラグ部を濡らしたりしないでください。
Q：既設の握り押しボタンがなくても使えますか？ A：使用可能ですが、ナースコールシステムによっては握り押しボタンを抜くと「脱落アラーム」が発生します。その場合はボタンを接続した状態でご使用ください。
Q：センサーを踏んでも反応しない場合は？ A：まずは分配コンセントのスイッチが「ON」になっているか、プラグが根元まで差し込まれているかをご確認ください。
Q：車椅子でマットの上を通っても大丈夫ですか？ A：車椅子のタイヤによる点荷重は、内部接点を破壊する恐れがあるため避けてください。
Q：マットの寿命はどのくらいですか？ A：使用頻度によりますが、メーカーの推奨交換目安は納入後5年となっています。
Q：マットの上に物を置いたままにしても良いですか？ A：常時荷重がかかると接点の固着を招くため、使用時以外は上に物を置かないようにしてください。
