WNS-HC48-07 マットセンサー ナースコールセット(無線式) 名電通・アイホン・ケアコムほか フォーンプラグ向け TAKEX 竹中エンジニアリング [WNS-HC48-07]

WNS-HC48-07 マットセンサー ナースコールセット(無線式) 名電通・アイホン・ケアコムほか フォーンプラグ向け TAKEX 竹中エンジニアリング [WNS-HC48-07]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) 離床センサー ワイヤレス 病院・介護施設向け

WNS-HC48-07 マットセンサー ナースコールセット(無線式) 名電通・アイホン・ケアコムほか フォーンプラグ向け

既設のナースコールに接続し、患者の離床を無線で通知するマットセンサーセットです。配線トラブルを解消し、安全かつ柔軟な設置環境を提供します。

  • 型番： WNS-HC48-07

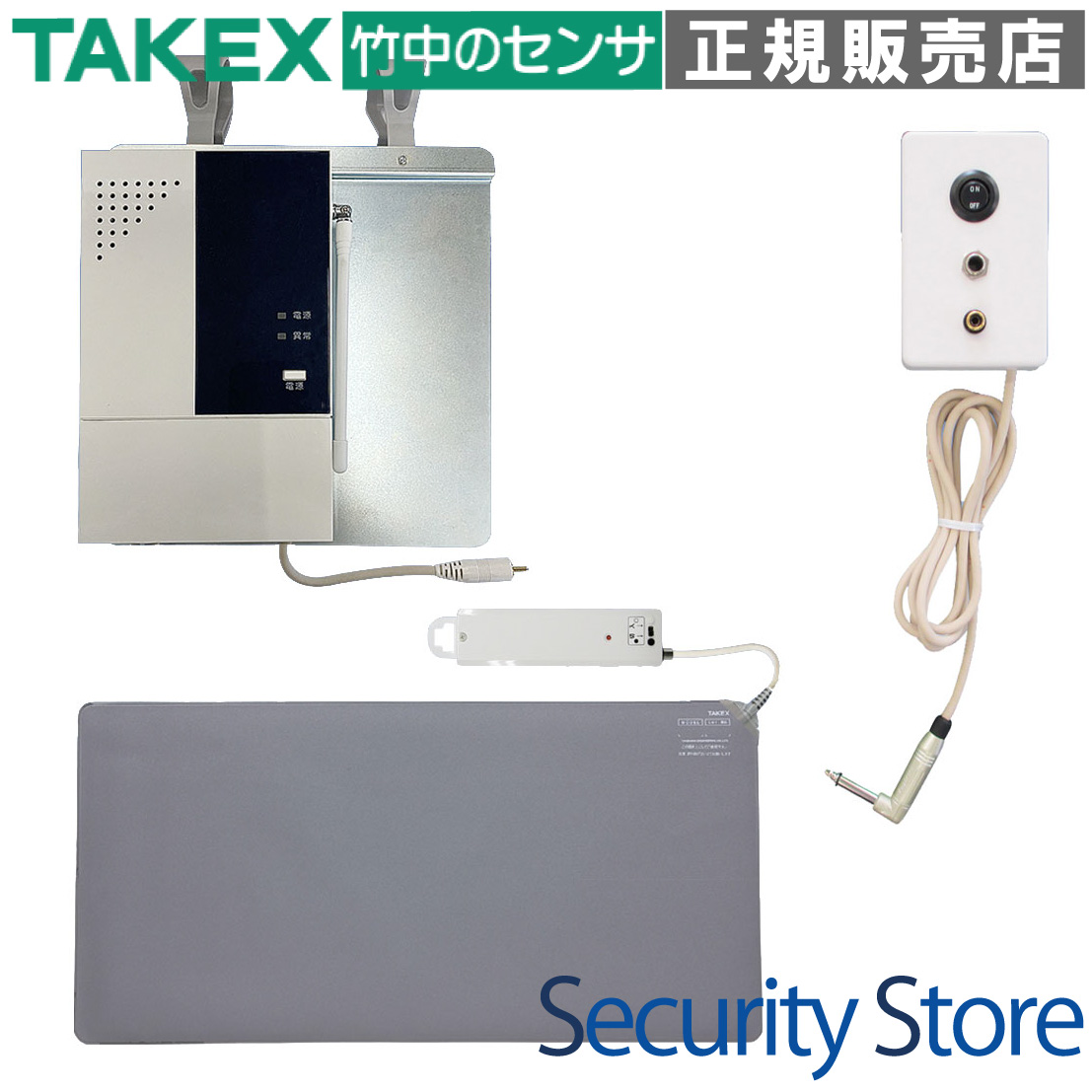

  • 構成品： マットセンサー(MA-48)、ジャック送信機(HC-116)、フック付受信機(HCR-200F)、分配コンセント(BC-S(H))
  • 通信方式： 小電力セキュリティ用無線（見通し約100m）
  • 対応メーカー： 名電通、アイホン、ケアコム、パナソニック（6.3mmフォーンプラグ仕様）
  • 主な用途： 病院・介護施設のベッドサイド、部屋の出入口での離床検知・徘徊防止

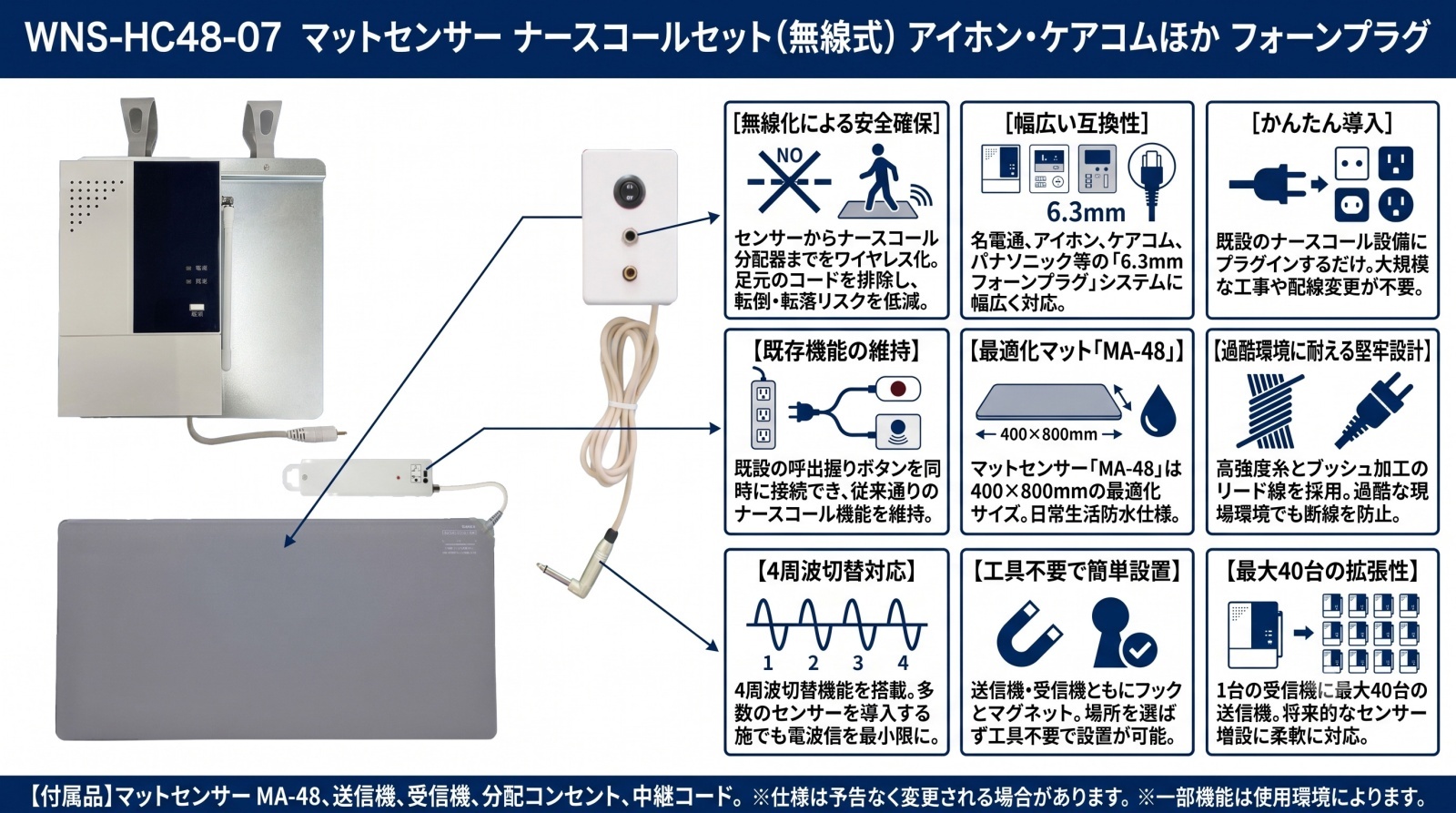

WNS-HC48-07 マットセンサー ナースコールセット

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 既設ナースコールへのセンサー増設
  • 有線配線による転倒リスクの解消
  • ベッドサイドでの確実な離床検知
  • 病院・高齢者施設での徘徊防止対策

導入前に確認したいポイント

  • ナースコールが6.3mmフォーンプラグか
  • 対応メーカー（アイホン・ケアコム等）か
  • 受信機の設置場所にAC電源があるか
  • 送信機と受信機の距離（見通し100m内）

特長

ナースコール接続の無線化で安全性を向上

マットセンサーからナースコール分配器までを無線化することで、床を這うケーブルを排除できます。スタッフの移動や車椅子の走行を妨げず、患者の足を引っ掛ける心配もないため、転倒・転落事故の防止に直結します。

高い耐久性を誇るマットセンサー「MA-48」

マットセンサーは最も検知しやすく取扱いやすい400×800mmサイズを採用。コード引き出し部にはブッシュ加工を施し、高強度糸を組み込むことで、強い引っ張りにも耐えうる堅牢設計を実現しています。

衛生的な日常生活防水仕様

マットセンサー本体は日常生活防水仕様となっており、万が一の汚染時にも消毒や洗浄が可能です。清潔な状態を維持しやすいため、医療・介護現場での長期運用に最適です（プラグ部を除く）。

混信を軽減する4周波切替対応

受信機（HCR-200F）は4周波切替に対応しており、送信機を多数設置する大規模施設でも電波の混信を最小限に抑えることができます。安定した信号伝達により、確実なアラート通知を支えます。

ワンタッチ設置を可能にするフック・マグネット

受信機はフック付きでベッド柵やヘッドボードに掛けるだけで設置完了。また、送信機にもフックと裏面マグネットが備わっており、壁面やスチール棚など現場の状況に合わせた柔軟な固定が可能です。

手元で操作できる「入切スイッチ」

送信機および分配コンセントには、それぞれ「入切スイッチ」が搭載されています。リハビリ中や面会時など、一時的にセンサーを停止させたい場合でも、ナースコールを抜くことなく手元で簡単に切り替えが可能です。

主要4メーカーのフォーンプラグに幅広く対応

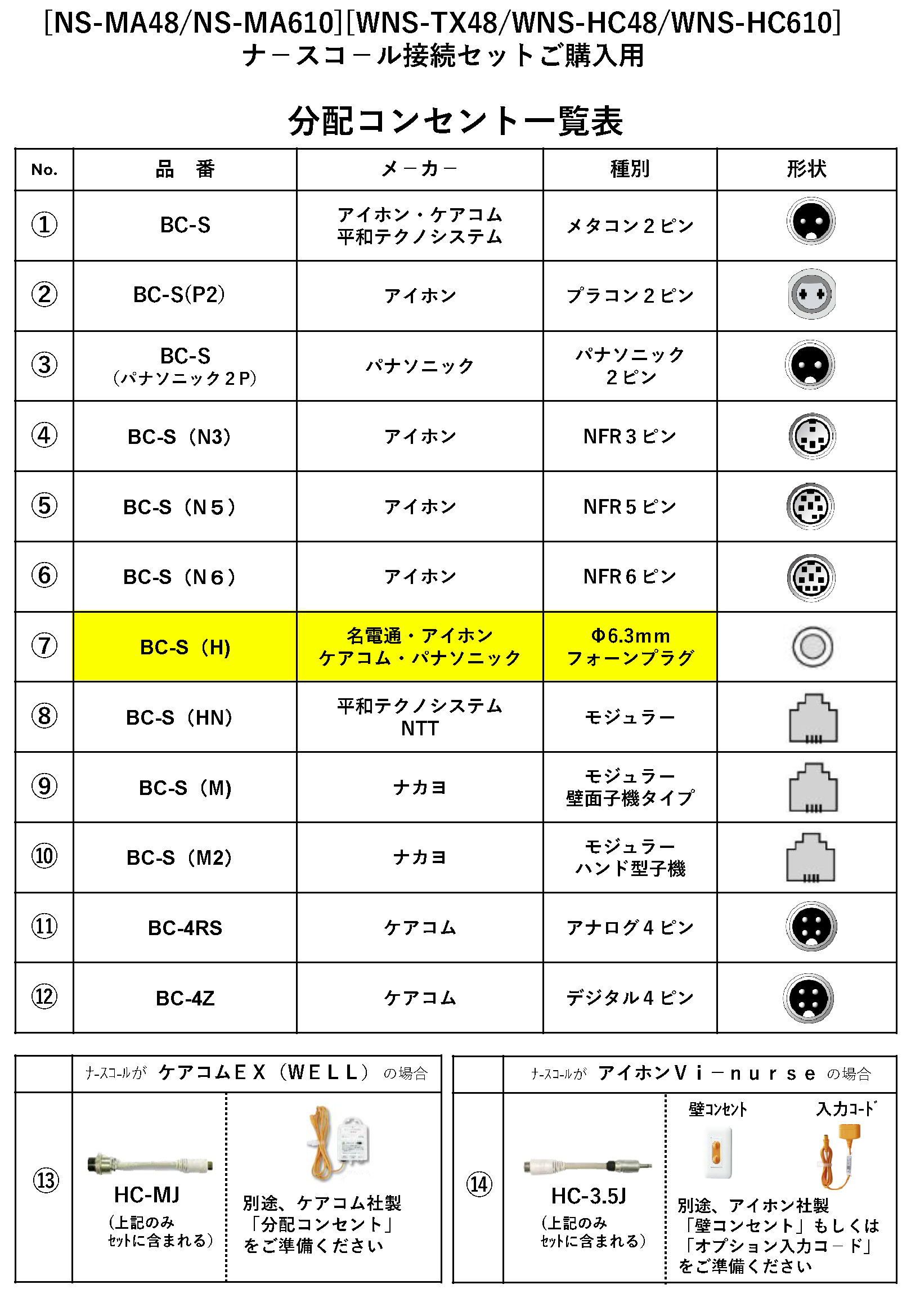

同梱の分配コンセント（BC-S(H)）は、名電通、ケアコム、アイホン、パナソニックの「6.3mmフォーンプラグ」を使用しているシステムに適合。既存の握り押しボタンとセンサーを同時に接続できるため、システムの有効活用が可能です。

選定時に評価したい強み

  • 信頼のTAKEXブランド： 防犯・センサーの国内大手メーカーによる高精度検知。
  • メンテナンス性： 耐腐食性に優れた金メッキプラグを採用し、接触不良を防止。
  • 拡張性： 受信機1台に対して最大40台までの送信機を登録可能。
  • 施工不要： 既設設備にプラグインするだけで即座に運用を開始できる簡便さ。

施工・設置ガイド

本製品は専門的な工事を必要とせず、以下の手順で設置いただけます。

工程 作業内容・注意点
分配コンセントの接続 壁面のナースコールジャックに分配コンセントを挿し、既存の握りボタンを分配側に接続します。
受信機の設置 ベッド柵等にフック掛けし、AC100V電源を接続します。分配コンセントと受信機を専用プラグで接続します。
センサーの配置 マットをベッドサイドまたは入口に敷き、送信機にピンプラグを接続。送信機をマグネット等で固定します。
動作確認 マットを踏み、ナースコールが正しく鳴動することを確認。電波状況が悪い場合は位置を調整します。

製品仕様

マットセンサー (MA-48) 仕様

項目 内容
検知方式 加圧検知式（感圧スイッチ）
サイズ 幅800mm × 奥行400mm × 厚み4mm
コード長 3m（高強度糸入り・ピンプラグ付）
外観 グレー
防水性能 日常生活防水（消毒・洗浄可）

分配コンセント (BC-S(H)) 仕様

項目 内容
入力ジャック センサー用(RCAピン) ×1、6.3mmフォーンジャック ×1
出力プラグ 6.3mmフォーンプラグ（リード線1.5m）
操作スイッチ センサー用 ON/OFFスイッチ
適合メーカー 名電通、ケアコム、アイホン、パナソニック（6.3mmプラグ仕様）
外形寸法 W70 × H100 × D35 mm（突起部除く）

FAQ

Q：どのナースコールにも接続できますか？ A：本製品は「6.3mmフォーンプラグ」を使用している名電通、ケアコム、アイホン、パナソニック製のシステムに適合します。お使いのプラグサイズをご確認ください。
Q：ワイヤレスの電波はどのくらい届きますか？ A：見通し距離で約100mです。ただし、建物の構造（鉄筋コンクリート等）や遮蔽物により距離が短くなる場合があります。
Q：マットの上を歩いても壊れませんか？ A：日常生活での歩行による加圧には十分耐えうる設計ですが、鋭利なもので突いたり、強い衝撃を局部的に与えたりすることは避けてください。
Q：電池交換は必要ですか？ A：送信機（HC-116）は電池式です。受信機は通常ACアダプタ等で駆動します。送信機の電池寿命は使用頻度に依存しますが、定期的な点検を推奨します。
Q：マットが汚れた場合、水洗いできますか？ A：日常生活防水仕様ですので、表面を水拭きしたり、軽く水洗いして消毒したりすることが可能です。ただし、プラグ部分は水に濡らさないでください。
Q：他のワイヤレス送信機も追加できますか？ A：はい、受信機（HCR-200F）には最大40台までの送信機を登録可能です。ベッドセンサーや開閉センサー等を追加してシステムを拡張できます。
Q：隣の部屋の電波と混信しませんか？ A：4周波切替機能により周波数を分散させることができます。また、IDコードにより個別に識別されるため、誤作動の心配はほとんどありません。
Q：一時的に検知を止めたい場合はどうすればいいですか？ A：分配コンセントまたは送信機にある「ON/OFFスイッチ」をOFFにすることで、ナースコールを鳴らさずに患者様に対応することが可能です。
Q：マットセンサーのコードが断線した場合は修理できますか？ A：コード単体の修理は難しいため、センサー（MA-48）本体の買い替えを推奨しています。本製品はセパレート設計のため、センサー部のみの交換が可能です。
Q：設置には専門の工事が必要ですか？ A：いいえ、既存のナースコールプラグに差し込むだけの設計ですので、施設のスタッフ様ご自身で簡単に設置・運用開始いただけます。
