NS-MA610-07 マットセンサー ナースコールセット(有線式) 名電通・アイホン・ケアコムほか Φ6.3mmフォーンプラグ向け TAKEX 竹中エンジニアリング [NS-MA610-07]

NS-MA610-07 マットセンサー ナースコールセット(有線式) 名電通・アイホン・ケアコムほか Φ6.3mmフォーンプラグ向け TAKEX 竹中エンジニアリング [NS-MA610-07]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 離床センサー ナースコール連動 介護・福祉設備 有線式

NS-MA610-07 マットセンサー ナースコールセット(有線式) 名電通・アイホン・ケアコムほか Φ6.3mmフォーンプラグ向け

病院や介護施設のナースコールに接続し、対象者の離床や徘徊を確実に報知するオールインワンセットです。

高耐久仕様のマットセンサー「MA-610」と、既存の握り押しボタンとセンサーを併用可能にする「分配コンセント」をパッケージ化。名電通、アイホン、ケアコム、パナソニック等の主要メーカー（Φ6.3mmフォーンプラグ仕様）に対応しており、導入後すぐに運用を開始できます。

  • 型番： NS-MA610-07

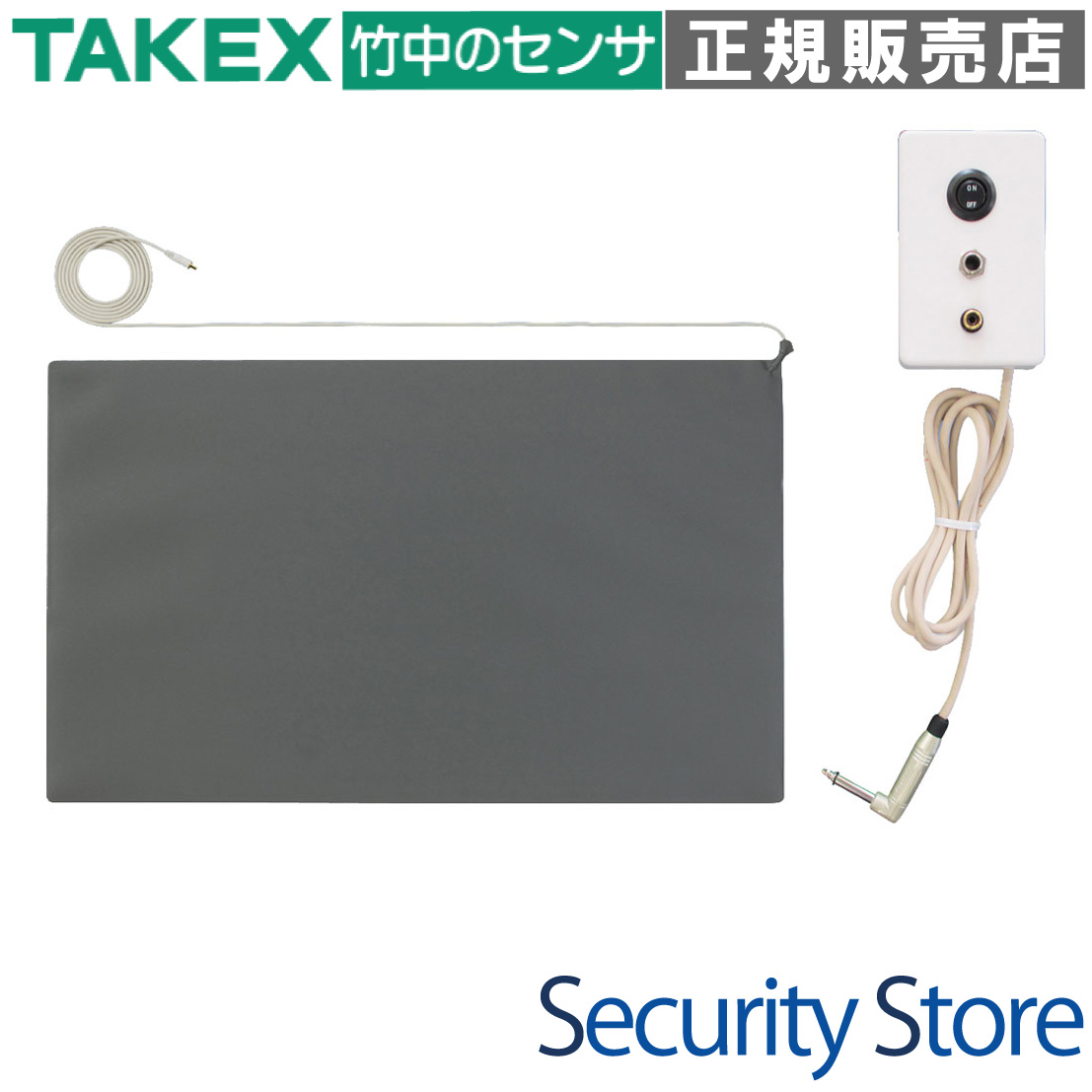

  • セット内容： マットセンサー(MA-610) + 分配コンセント(BC-S(H))
  • 対応プラグ： Φ6.3mmフォーンプラグ（ナースコール側）
  • 検知方式： 無電圧接点方式（面状電極による荷重検知）
  • 主な用途： 病院・高齢者施設での離床・徘徊・転倒防止対策

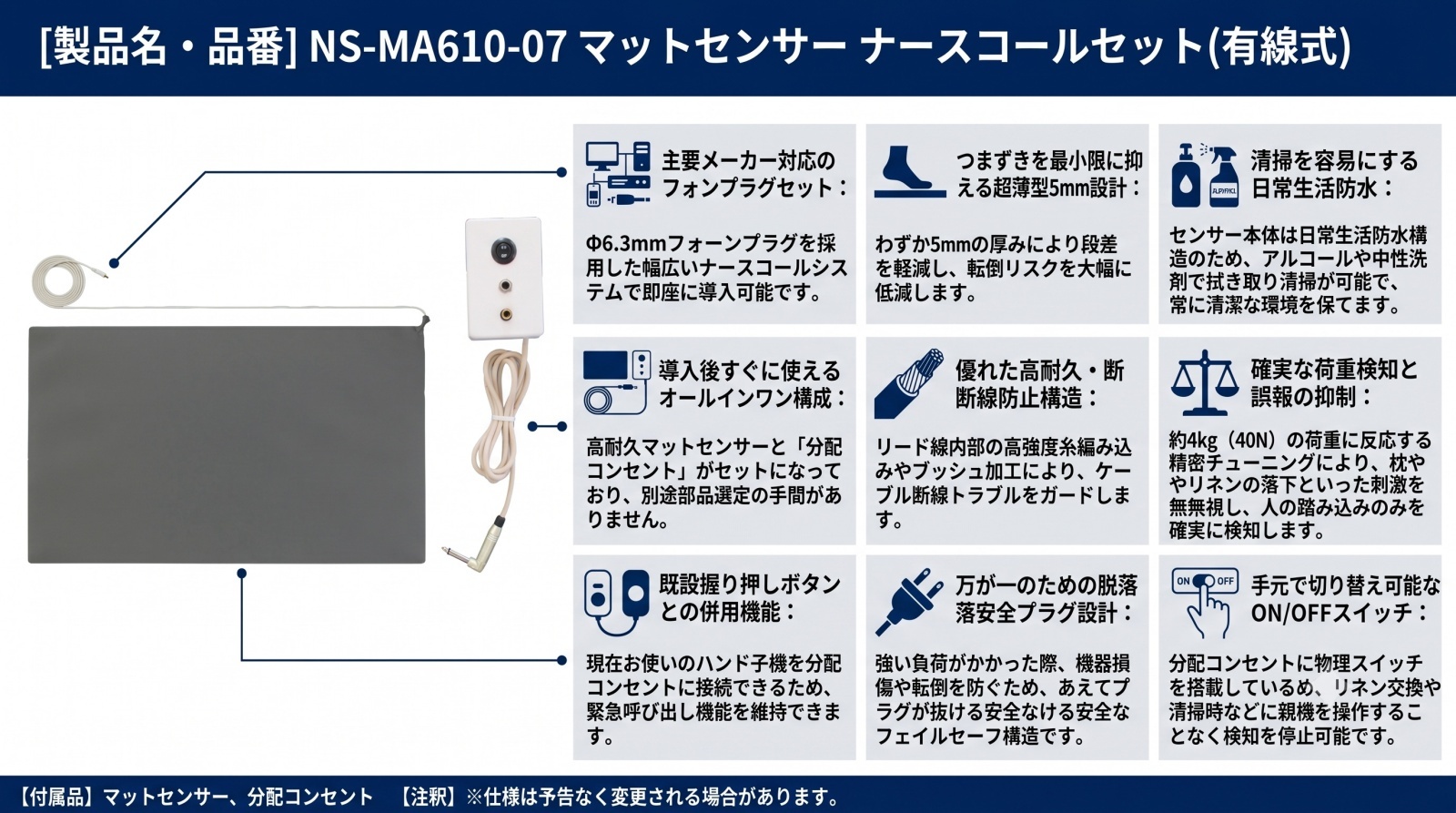

NS-MA610-07 マットセンサー ナースコールセット 外観画像

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 病院での入院患者の無断離床検知
  • 介護施設での夜間の徘徊防止・早期発見
  • ベッドからの転倒・転落リスクの軽減
  • 既存ナースコールを活かしたセンサー増設

導入前に確認したいポイント

  • 壁側のジャックがΦ6.3mmフォーンプラグか
  • ナースコールメーカーの適合（アイホン等）
  • 設置場所（ベッドサイド等）のスペース
  • 運用中の「握り押しボタン」の端子形状

特長

1. 導入後すぐに使用可能なオールインワンセット

センサー本体に加え、ナースコールシステムとの接続に必要な「分配コンセント」をあらかじめ同梱。機器選定の手間を省き、現場に到着したその日から運用を開始できるパッケージ構成です。

2. 高耐久・高精度の面状接点テクノロジー

内部に配置された面状の電極により、約4kg（40N）の荷重を確実に検知します。物理的なスイッチ構造のため誤作動が少なく、リネン類の落下による不要な報知を抑えつつ、人間の踏み込みには即座に反応します。

3. つまずきを防止する5mm超薄型・リバーシブル設計

マットの厚みはわずか5mm。段差を極限まで抑えることで、歩行が不安定な対象者やスタッフのつまずき事故を未然に防ぎます。また、表裏どちらでも使用可能なリバーシブル構造により、設置時のミスを排除します。

4. 断線を徹底防御する3段構えの防護策

最も故障が多いケーブル部には、高強度糸を編み込んだリード線、接続部のブッシュ加工、一体成形プラグを採用。強い引っ張りや繰り返しの折り曲げ応力に対し、極めて高い物理的耐久性を誇ります。

5. 衛生管理を支える日常生活防水構造

医療・介護現場での感染症対策を考慮し、センサー本体は日常生活防水仕様となっています。アルコールや中性洗剤による清掃・消毒が可能で、常に清潔な状態を維持できます。

6. 主要ナースコールメーカーへの幅広い互換性

名電通、アイホン、ケアコム、パナソニックの各社が採用する「Φ6.3mmフォーンプラグ」仕様に適合。施設のリプレイスや増設時にも、メーカー純正品に近い親和性で接続が可能です。

7. 既設の握り押しボタンと併用できる分配機能

同梱の分配コンセントを使用することで、1つの壁面ポートで「握り押しボタン」と「マットセンサー」の両方を同時に使用可能。センサー導入のために既存のナースコール機能を犠牲にする必要はありません。

8. 手元で操作可能なセンサーON/OFFスイッチ

分配コンセント本体にセンサー専用のON/OFFスイッチを搭載。清掃時やリネン交換時など、一時的に報知を止めたい場合に、ナースコール親機を操作することなく手元で簡単に切り替えが可能です。

選定時に評価したい強み

  • 高耐久設計： 糸組み込みリード線とブッシュ加工で断線リスクを最小化
  • フェイルセーフ： ケーブルを引っ掛けた際、あえて抜けることで転倒と断線を防ぐプラグ構造
  • 簡単メンテナンス： 物理接点のため電源不要、日常生活防水で清掃も容易
  • 柔軟なシステム連携： 分配コンセントにより既存のハンド子機を活かしたまま増設可能

施工・設置ガイド

本製品は「プラグ・アンド・プレイ」設計となっており、専門的な工事は不要です。

工程 作業内容
1. コンセント接続 分配コンセントのリード線を壁側のナースコール埋込型子機に接続します。
2. 子機の接続 既設の「握り押しボタン（ハンド子機）」を分配コンセントのジャックに差し込みます。
3. センサー配置 マットセンサーをベッドサイド等の着地点に、平らな状態で敷設します。
4. センサー接続 マットのプラグを分配コンセントのRCAジャックに接続し、スイッチをONにします。
【絶対禁止事項】
マットセンサーは内部に精密な面状接点を持っています。**「折り曲げ・丸めての保管」**や、**「車椅子・ベッド車輪などの局所的な大荷重の通過」**は内部電極の破壊（常時発報や断線）を招くため、絶対に行わないでください。

トラブルシューティング

現象 考えられる原因 対処法
人が乗っても報知しない プラグの差し込み不足、または分配コンセントのスイッチがOFF プラグを奥まで差し直し、分配コンセントのスイッチを確認してください。
誰もいないのに発報し続ける マットの折り曲げ等による内部接点のショート（故障） マットを完全に平らにしても改善しない場合は修理・交換が必要です。
脱落断線異常が鳴り止まない 分配コンセントに「握り押しボタン」が未接続 回路終端のために、必ず握り押しボタンを分配コンセントに併用してください。

製品仕様

マットセンサー部 (MA-610)

項目 仕様内容
外形寸法 H 600 × W 1,000 × D 5 mm
有効検知部 H 545 × W 955 mm
質量 約 2.2 kg
材質 軟質PVC（グレー色）
検知方式 受圧連動 無電圧接点方式
荷重感度 40N（約4kg） / Φ40mm押圧
接点容量 30V 100mA
リード線 3m（高強度糸組み込み）、RCAピンプラグ付
使用温度範囲 -10℃ 〜 +50℃
推奨交換目安 納入後 5年

分配コンセント部 (BC-S(H))

項目 仕様内容

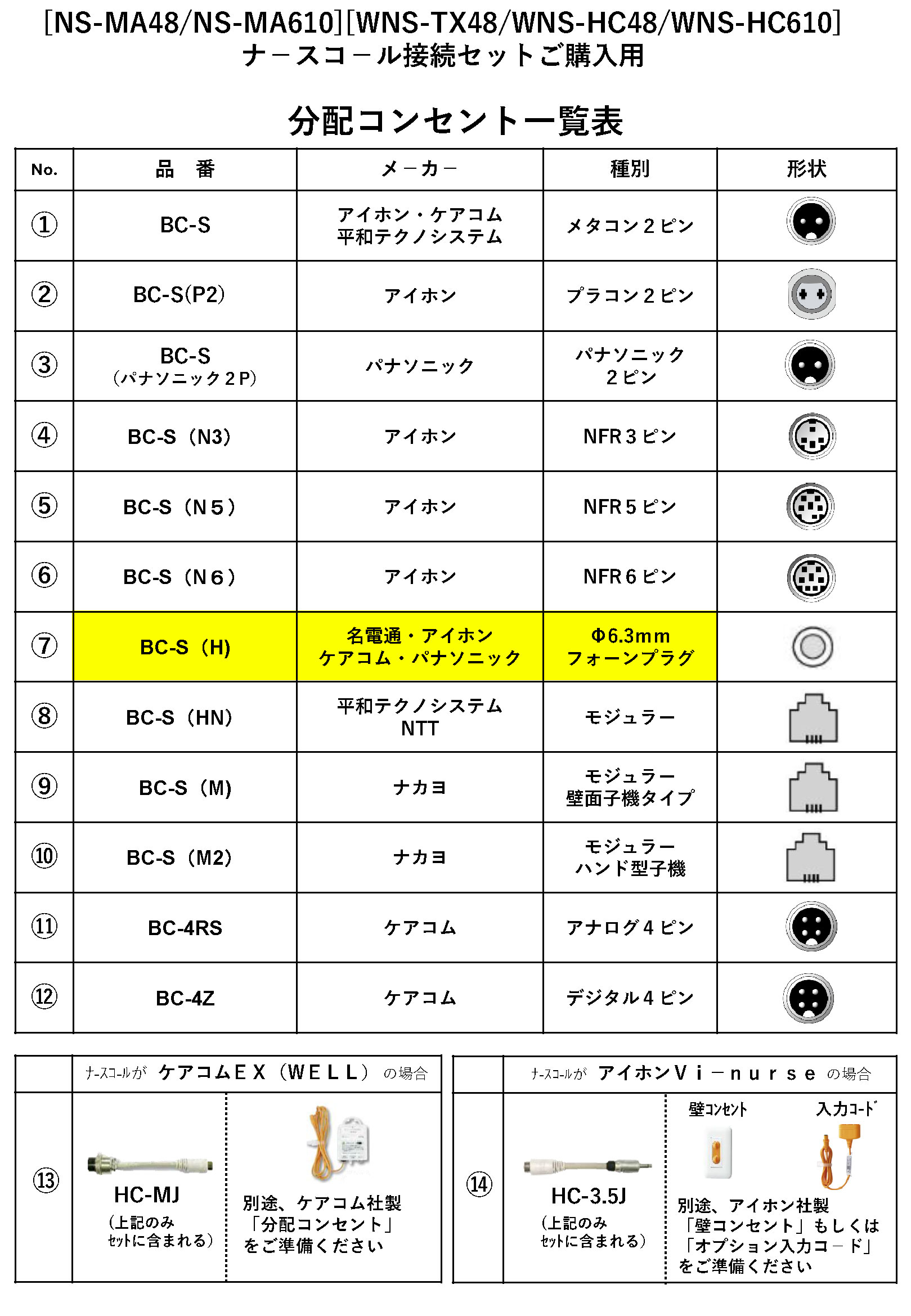

適合メーカー 名電通、アイホン、ケアコム、パナソニック（Φ6.3mmフォーンプラグ仕様）
入力端子 RCAピンジャック（センサー用・金メッキ）、Φ6.3mmフォーンジャック（ハンド子機用）
出力端子 Φ6.3mmフォーンプラグ（リード線 1.5m）
機能 センサー用 ON/OFF スイッチ
外形寸法 W 70 × H 100 × D 35 mm（突起部除く）

FAQ

Q：どのナースコールメーカーでも使えますか？ A：本製品は名電通、アイホン、ケアコム、パナソニック等のうち、プラグ形状が「Φ6.3mmフォーンプラグ」のタイプに適合します。これ以外の特殊な形状や丸型マルチコネクタには直接接続できません。
Q：マットセンサーはどちらの面を上にしても使えますか？ A：はい、リバーシブル設計ですので、表裏どちらの面でも検知可能です。設置の際はロットNo.等の印字がある面を上にすることを推奨します。
Q：マットを折りたたんで保管しても大丈夫ですか？ A：いいえ、折り曲げや丸めての保管は絶対に避けてください。内部の面状接点が物理的に折れると、ショート（常に報知）や断線の原因となります。
Q：車椅子がマットの上を通っても大丈夫ですか？ A：一時的な通過であれば可能ですが、車椅子の車輪やベッドのキャスターなどは強い局所荷重となるため、極力避けてください。頻繁に通過する場合は、一時的にマットを避けて設置してください。
Q：汚れが付いた場合、水洗いは可能ですか？ A：センサー本体は日常生活防水仕様ですので、アルコールや中性洗剤を含ませた布での清掃が可能です。ただし、プラグ端子部は防水ではありませんので、水がかからないようご注意ください。
Q：分配コンセントに握り押しボタンを接続しないとどうなりますか？ A：ナースコールシステムの仕様によっては、接続されていないことを「故障（脱落断線）」と判断し、エラー警報が鳴り続ける場合があります。そのため、常にハンド子機を併用して接続してください。
Q：センサーの感度（重さ）を調整することはできますか？ A：本製品の感度は40N（約4kg）の固定仕様となっており、調整はできません。これは軽い物の落下を無視し、人の踏み込みを確実に捉えるための最適な設定です。
Q：製品の寿命はどのくらいですか？ A：メーカーの推奨交換目安は納入後5年です。経年劣化により表面のPVCが硬化したり、接点の反応が鈍くなることがあるため、安全のために定期的な更新を推奨します。
Q：設置に工事担任者などの資格は必要ですか？ A：既存のコンセントにプラグを差し込むだけですので、特別な電気工事資格は不要です。どなたでも簡単に設置いただけます。
Q：マットの上にラグやカーペットを敷いても反応しますか？ A：はい、ラグ越しでも荷重がかかれば反応します。マットの表面保護のために、薄手のマットを重ねて敷くことは有効な対策です。
