WNS-HC610-07 マットセンサー ナースコールセット(無線式) 名電通・アイホン・ケアコムほか フォーンプラグ向け TAKEX 竹中エンジニアリング [WNS-HC610-07]

WNS-HC610-07 マットセンサー ナースコールセット(無線式) 名電通・アイホン・ケアコムほか フォーンプラグ向け TAKEX 竹中エンジニアリング [WNS-HC610-07]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング（TAKEX） 離床センサー ワイヤレス ナースコール連携 介護・福祉

WNS-HC610-07 マットセンサー ナースコールセット(無線式) 名電通・アイホン・ケアコムほか 6.3mmフォーンプラグ向け

本製品は、ベッドからの離床を検知するワイドサイズのマットセンサーと、配線の煩わしさを解消するワイヤレス送信機・受信機、そして既設のナースコールと併用するための分配コンセントをパッケージ化したフルセットモデルです。断線リスクの低減と、病院・介護現場でのスムーズな施工を両立します。

  • 型番： WNS-HC610-07

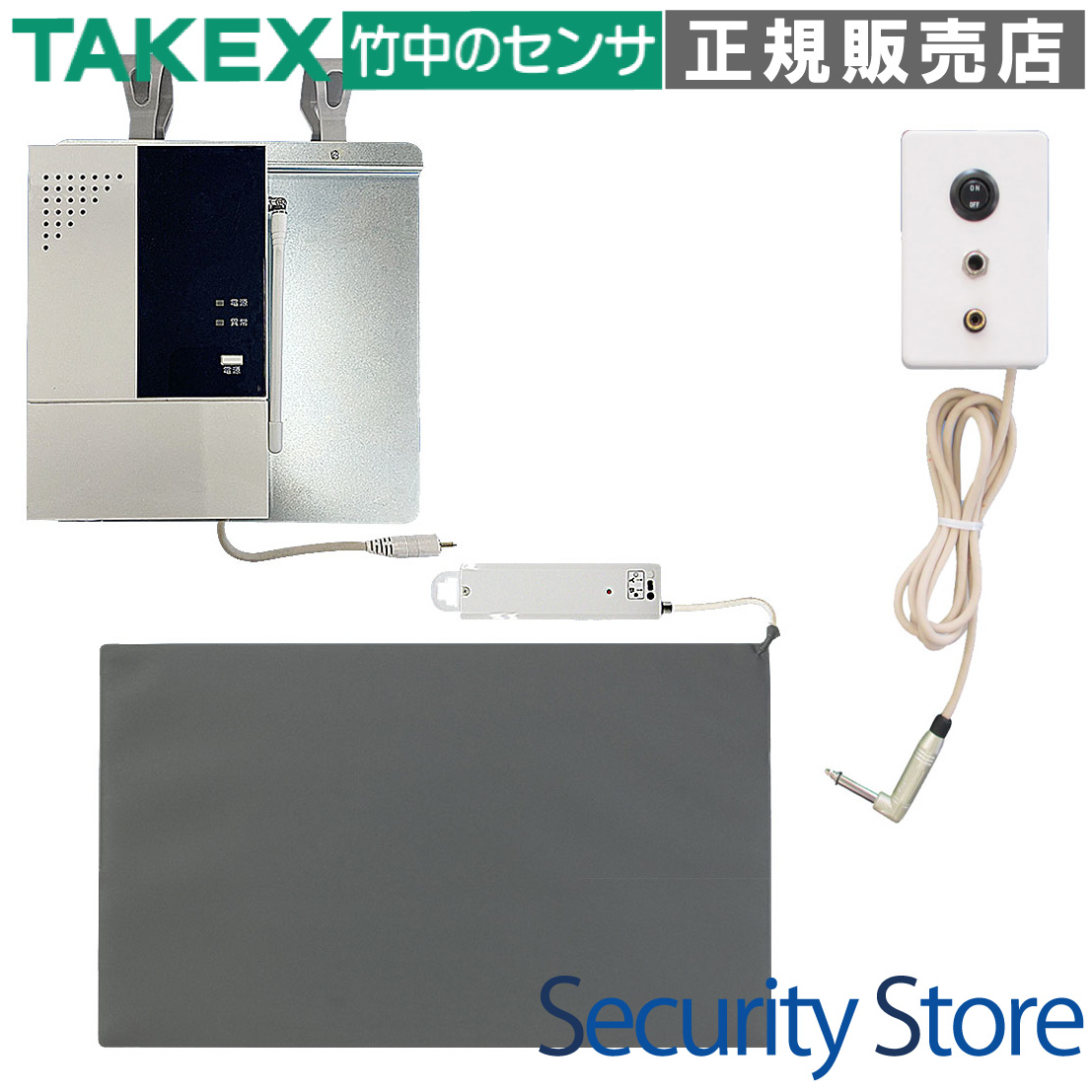

  • セット内容： マットセンサー（MA-610）、ジャック付送信機（HC-116）、フック付受信機（HCR-200F）、分配コンセント（BC-S(H)）
  • 通信方式： 小電力型ワイヤレス（見通し約100m / 4周波切替対応）
  • 対応プラグ形状： 6.3mmフォーンプラグ（主要4メーカー対応）
  • 主な用途： 病院・介護施設での離床・徘徊検知、ナースコール呼び出し連携

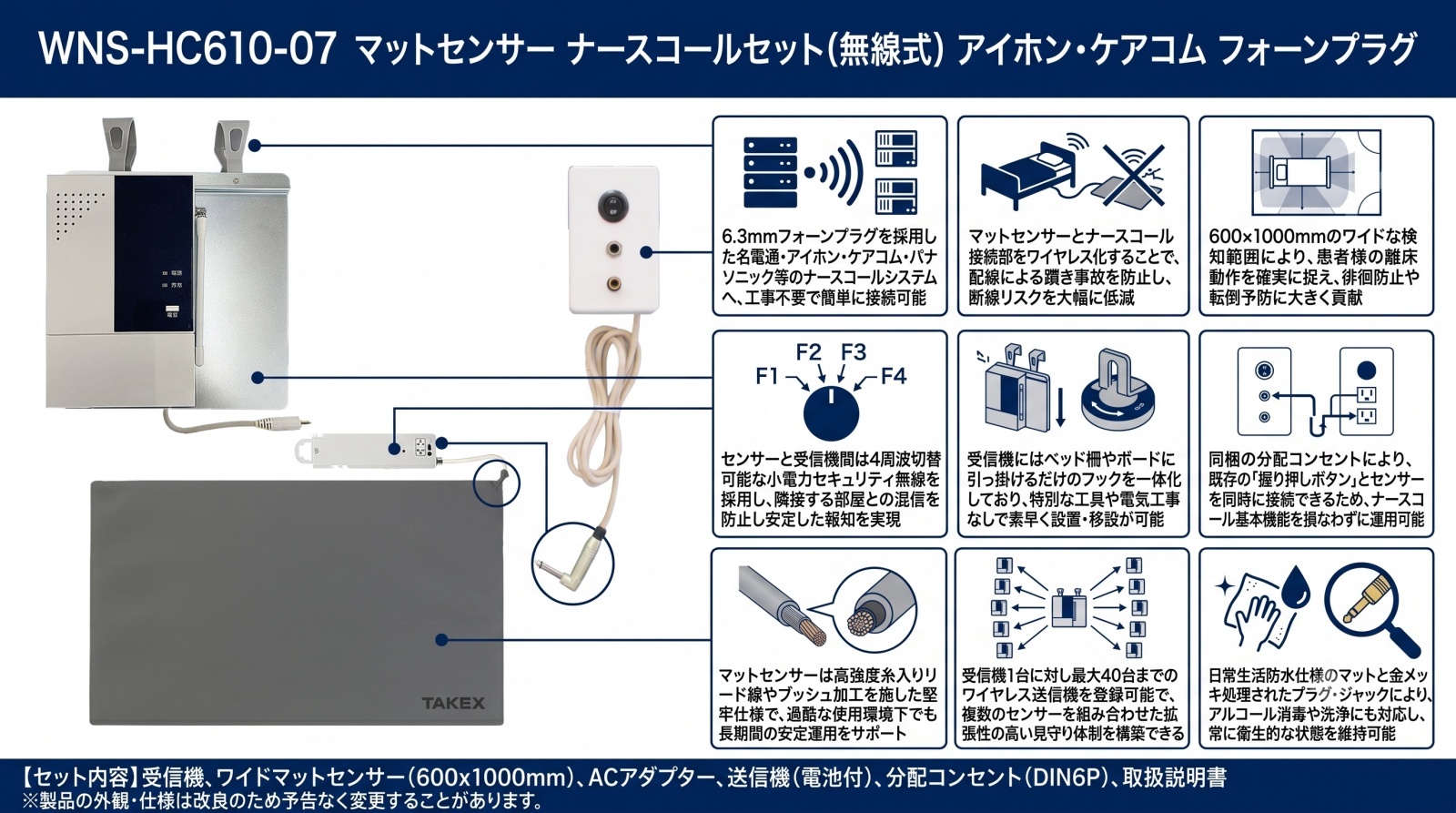

WNS-HC610-07 マットセンサー ナースコールセット 外観画像

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 病院や介護施設での離床検知・転倒防止
  • 夜間の無断外出・徘徊の早期発見
  • 既存のナースコール機能を維持したセンサー増設
  • 有線配線による躓き・断線リスクの解消

導入前に確認したいポイント

  • 既設ナースコールのプラグが「6.3mmフォーンプラグ」か確認
  • 対象メーカー（名電通・アイホン・ケアコム・パナソニック）の確認
  • 送信機と受信機の設置予定距離（見通し100m以内）
  • 受信機の設置場所（ベッド柵やヘッドボード等）

特長

1. センサーから分配器までを完全ワイヤレス化

マットセンサーとナースコール接続部の間をワイヤレス化（HC-116送信機とHCR-200F受信機）することで、床面を這う配線をなくしました。これにより、スタッフや患者様の躓きを防止し、最も故障原因となりやすい配線の断線トラブルを劇的に低減します。

2. 600×1000mmのワイドな検知範囲

付属のマットセンサー「MA-610」は、ベッドサイドを広くカバーできるワイドサイズ設計です。厚みを抑えたローコストタイプながら、表面材質を工夫し、あらゆる居室にマッチするグレー色を採用しています。

3. 過酷な現場に耐える高耐久・防水設計

マットセンサーのコード線引き出し部にはブッシュ加工を施し、引っ張りに強い構造を実現。内部には高強度糸を2本組み込んでいます。また、日常生活防水仕様のため、消毒や洗浄が可能で、衛生管理が重要な現場でも安心して運用いただけます。

4. 既設の呼び出しボタンと併用可能な分配コンセント

付属の「BC-S(H)」分配コンセントにより、既設のナースコール壁コンセントを1つ使いながら、従来の「握り押しボタン」と本センサーシステムを同時に接続できます。センサー用の独立したON/OFFスイッチも搭載しており、手元で簡単に管理が可能です。

5. 4周波切替機能による混信の防止

ワイヤレス受信機「HCR-200F」は4周波切替に対応。多数の送信機が設置されている大規模施設においても、電波の混信を軽減し、確実な報知を実現します。送信機は最大40台まで登録可能です。

6. 誰でも簡単に設置・運用できるユニバーサル設計

受信機にはフックが一体化されており、ベッド柵やヘッドボードに掛けるだけで設置が完了します。また、送信機には「入切スイッチ」やマグネット、フックが装備されており、設置場所を選ばず、現場の状況に応じた柔軟な運用が可能です。

選定時に評価したい強み

  • 確実な検知： 金メッキプラグ採用で耐腐食性が高く、長期にわたり接触不良を防止。
  • メンテナンス性： 日常生活防水対応。消毒液での清掃が可能で清潔を維持。
  • 運用の柔軟性： 最大40台のワイヤレス送信機を受信機1台に登録・管理可能。
  • 主要メーカー対応： 名電通・アイホン・ケアコム・パナソニックの主要4社に対応。

施工・設置ガイド

本製品は専門的な工事を必要とせず、プラグの差し込みとフック掛けで設置が完了します。

工程 作業内容
1. コンセント接続 分配コンセントの1.5mリード線を既設のナースコール壁コンセントに挿入。
2. ボタン接続 既設の握り押しボタンを分配コンセントのフォーンジャックに挿入。
3. 受信機設置 受信機（HCR-200F）をベッド柵などにフック掛けし、分配コンセントと接続。
4. センサー接続 マットセンサーを送信機（HC-116）に接続し、ベッドサイドに敷設。

製品仕様

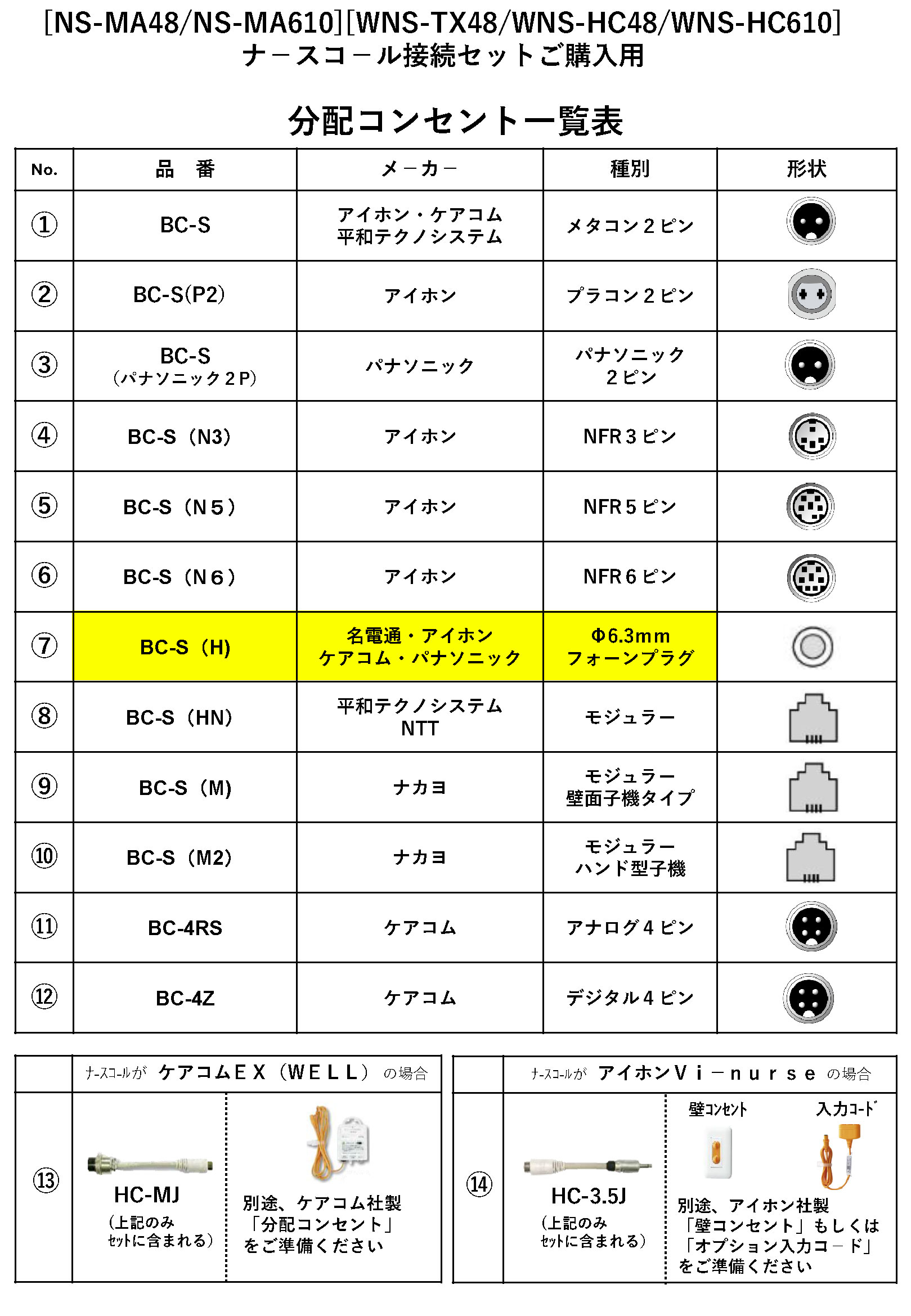

分配コンセント [BC-S(H)]

項目 内容
入力 ・センサー入力用ジャック (RCAピンジャック・金メッキ) ×1
・6.3mmフォーンジャック ×1
出力 6.3mmフォーンプラグ ×1 (リード線1.5m)
スイッチ センサー用 ON/OFFスイッチ (RCA入力に対して有効)
外形寸法 W70 × H100 × D35 mm (突起部分除く)
質量 170g
使用可能温度 -10℃ 〜 +50℃

マットセンサー [MA-610]

項目 内容
サイズ 600mm × 1000mm
カラー グレー
コード長 3m（先端ピンプラグ・金メッキ仕様）
防水性能 日常生活防水（消毒、洗浄可能）
構造 高強度糸2本入り、リード線引き出し部ブッシュ加工

ワイヤレス仕様

項目 内容
電波到達距離 見通し約100m
周波数 小電力セキュリティ対応 4周波切替
受信機登録台数 最大40台
送信機電源 電池式（HC-116：単4形アルカリ乾電池×2）

FAQ

Q：どのメーカーのナースコールでも使えますか？ A：名電通、アイホン、ケアコム、パナソニック製のシステムで、かつ「6.3mmフォーンプラグ」を採用しているタイプに適合します。
Q：マットセンサーは水洗いできますか？ A：日常生活防水仕様ですので、アルコール消毒や水拭きによる洗浄が可能です。ただし、完全に水に浸しての洗浄は避けてください。
Q：ワイヤレス送信機の電池寿命はどのくらいですか？ A：使用頻度にもよりますが、通常運用で約2年（1日10回送信想定）が目安です。電池切れの際は電池交換が可能です。
Q：複数のマットセンサーを1つの受信機で受けられますか？ A：はい、受信機「HCR-200F」には最大40台までの送信機を登録可能です。
Q：センサーだけを一時的にオフにすることはできますか？ A：分配コンセント「BC-S(H)」および送信機「HC-116」の両方にON/OFFスイッチがありますので、介護の際などに手元で停止できます。
Q：既設のナースコールボタン（握り押しボタン）は使えなくなりますか？ A：いいえ、分配コンセントを使用することで、既設のボタンも今まで通りご使用いただけます。
Q：電波の届く距離はどのくらいですか？ A：障害物のない見通し距離で約100mです。建物構造や壁の材質により短くなる場合があります。
Q：マットが断線した場合はどうなりますか？ A：本機はワイヤレス化により断線リスクを抑えていますが、万が一マットが故障した場合はマット単体での交換が可能です。
Q：混信して隣の部屋のナースコールが鳴ることはありませんか？ A：4周波切替機能と個別のID認識により、隣室との混信を防止する設計になっています。
Q：設置に資格や工事は必要ですか？ A：いいえ、既設のコンセントに差し込むだけですので、電気工事士などの資格や特別な工事は不要です。
