WNS-TX48-14 マットセンサー ナースコールセット(無線式) アイホンVi-nurse向け TAKEX 竹中エンジニアリング [WNS-TX48-14]

WNS-TX48-14 マットセンサー ナースコールセット(無線式) アイホンVi-nurse向け TAKEX 竹中エンジニアリング [WNS-TX48-14]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング 徘徊お知らせ機器 アイホンVi-nurse対応 ワイヤレス

WNS-TX48-14 マットセンサー ナースコールセット(無線式) アイホンVi-nurse向け

マットセンサーとナースコール分配器の間を完全無線化し、コードによる「つまづき転倒」や「断線トラブル」を解消する無線式センサーセットです。アイホン製の最新ナースコールシステム『Vi-nurse（ビーナース）』にダイレクトに連動でき、離床・徘徊の早期検知を安全かつスマートに実現します。

  • 型番： WNS-TX48-14
  • 製品名： マットセンサー ナースコールセット(無線式)
  • 対応システム： アイホンVi-nurse（NLXシステム）
  • 通信方式： 小電力セキュリティ電波（見通し約100m）
  • 設置場所： ベッドサイドの床面、居室の出入口など

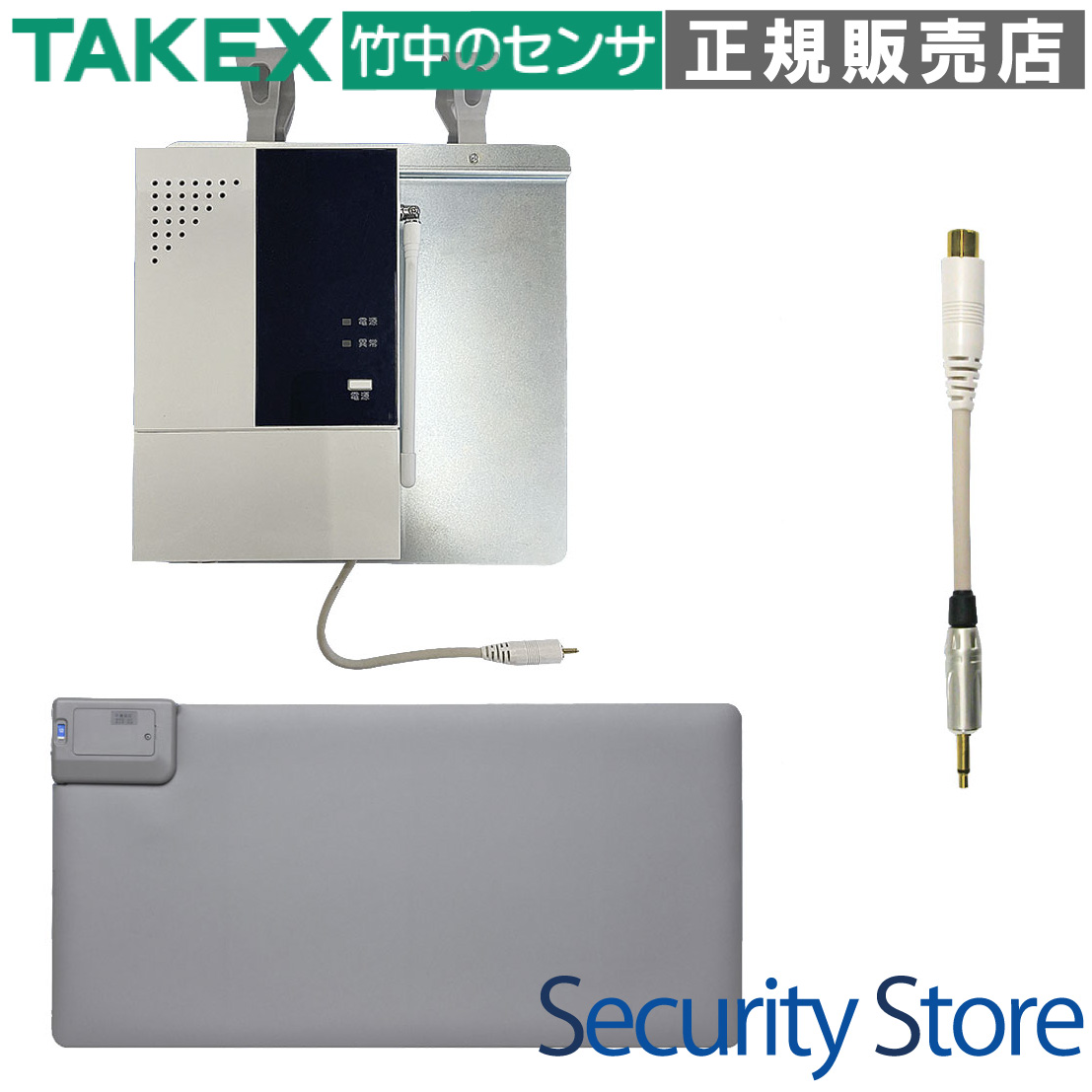

  • 構成品： マットセンサー送信機(TX-M48)、受信機(HCR-200F)、変換ジャック(HC-3.5J)

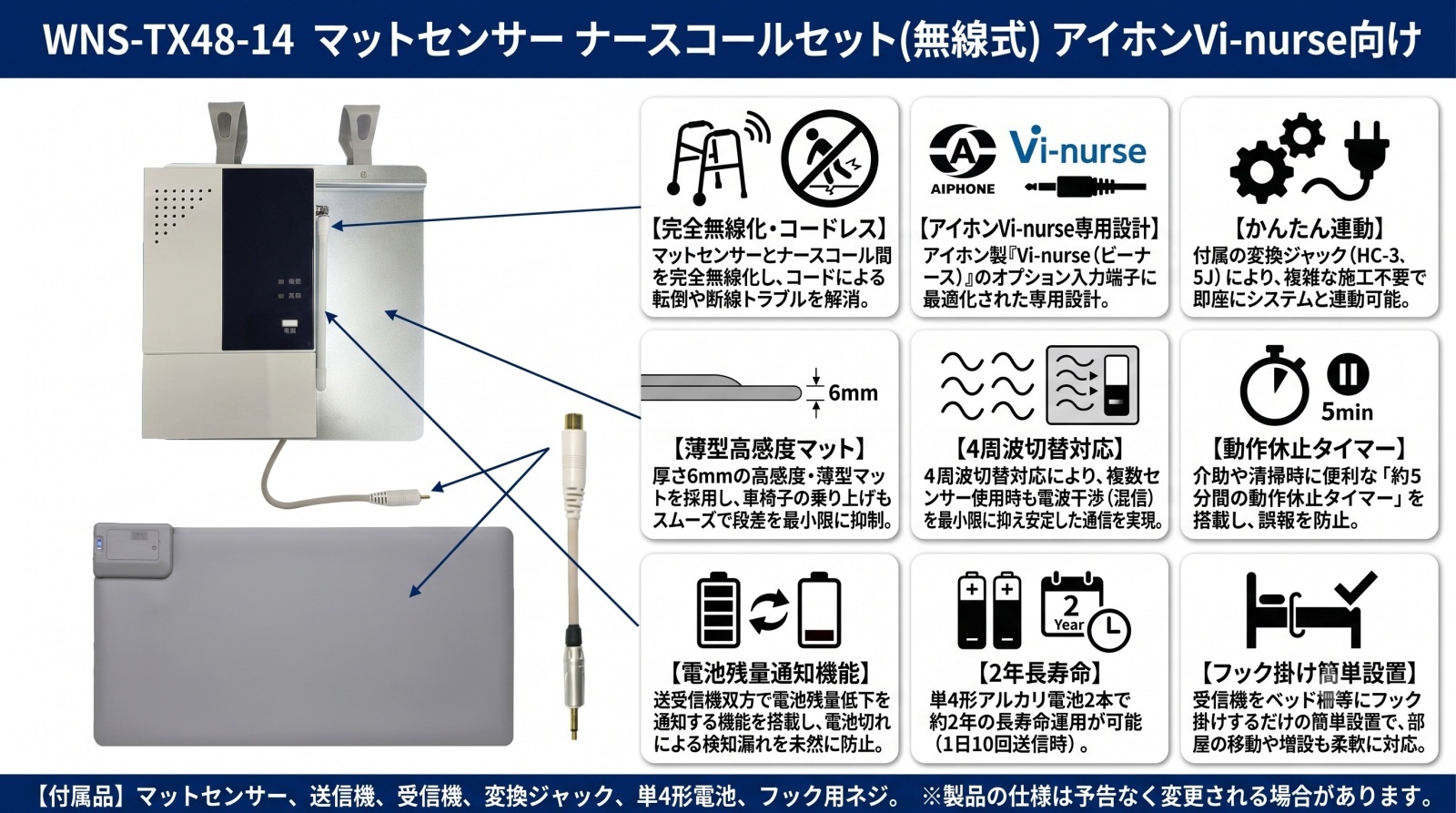

WNS-TX48-14 マットセンサーセット

資料ダウンロード

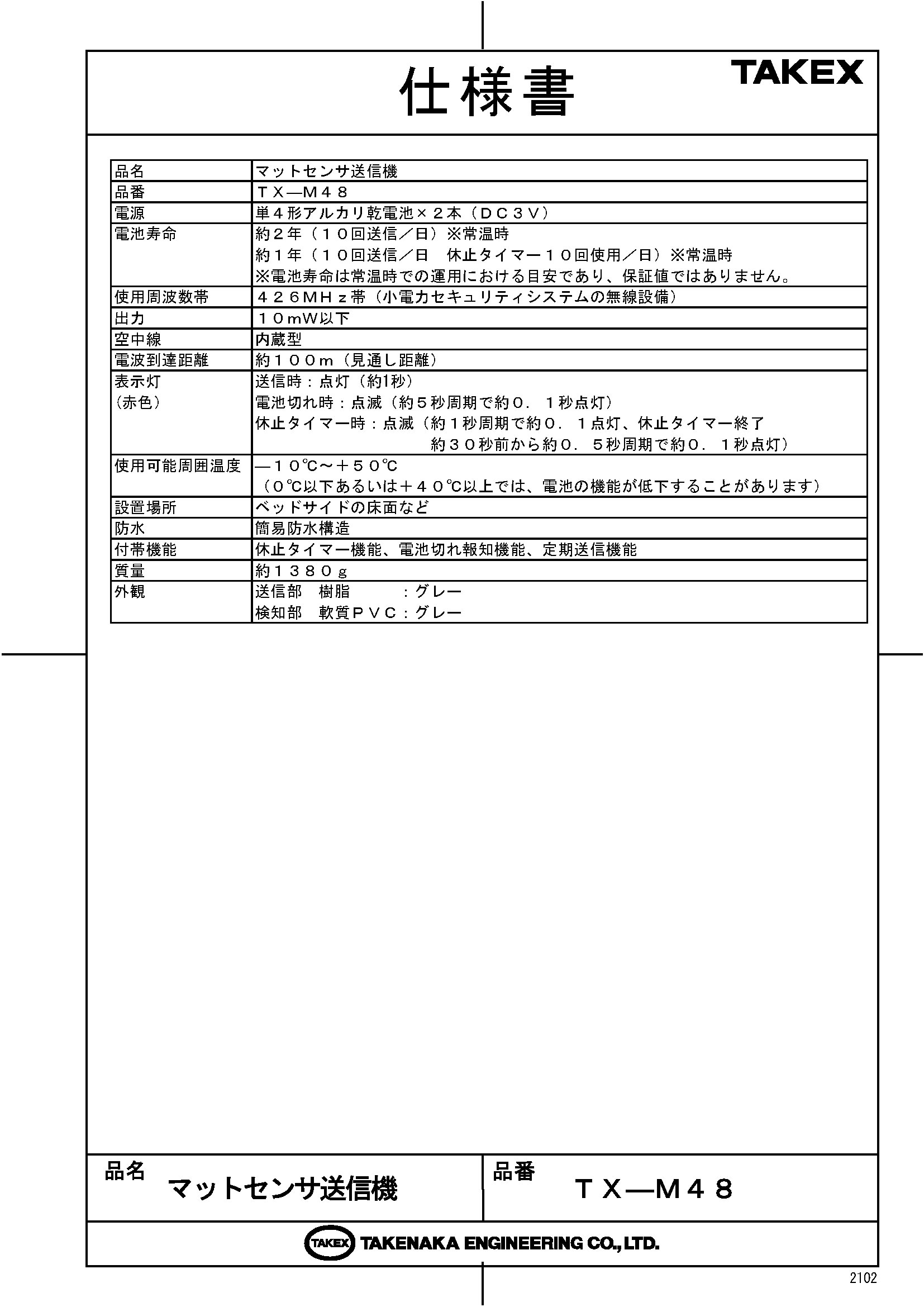

仕様書（PDF）

この製品が向いている用途

  • ベッドからの転落・離床の早期検知
  • 認知症患者の夜間徘徊・居室外出の監視
  • 有線コードによる転倒リスクの低減
  • アイホン製Vi-nurse導入施設でのセンサー増設

導入前に確認したいポイント

  • 既存ナースコールが「Vi-nurse」であること

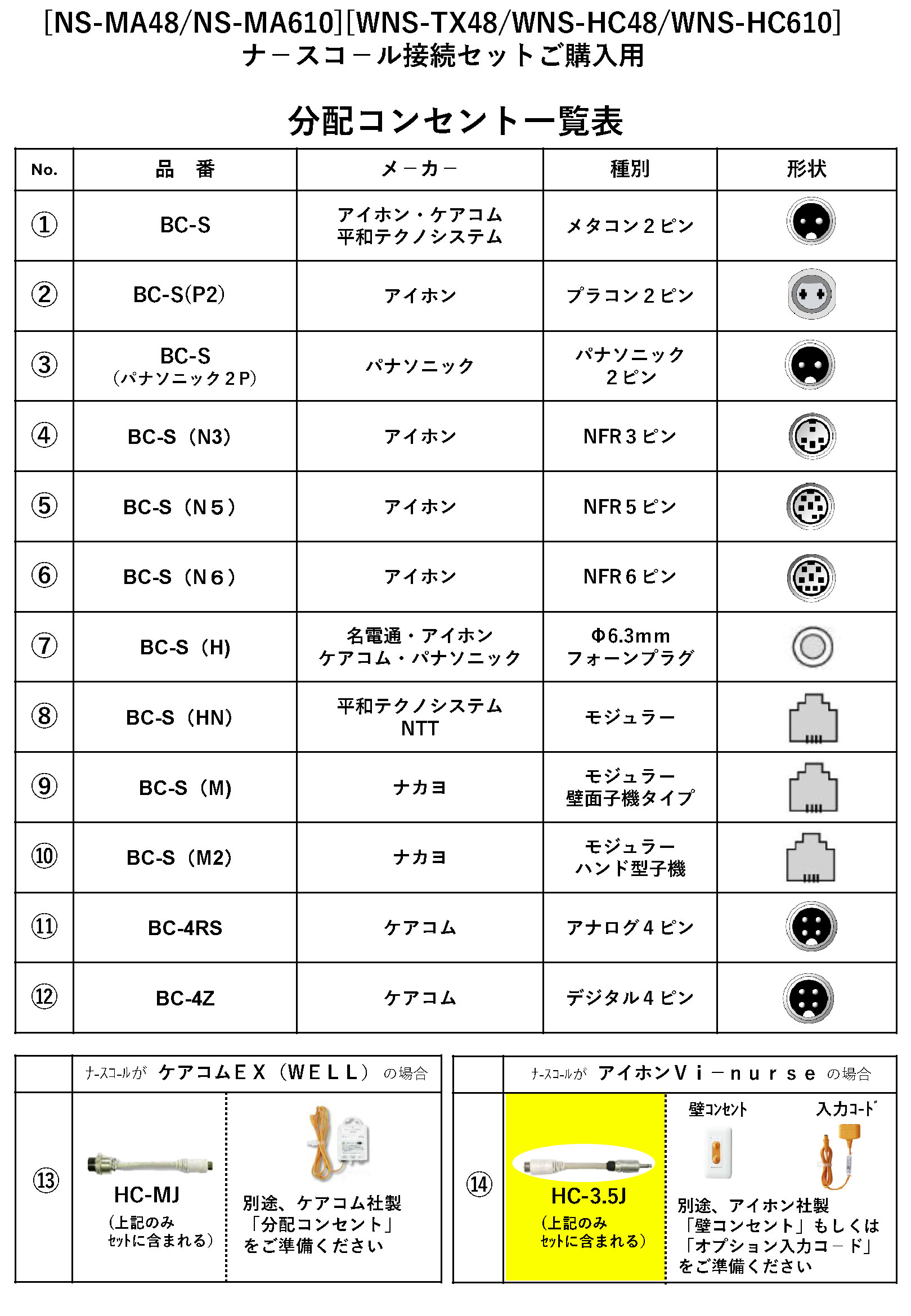

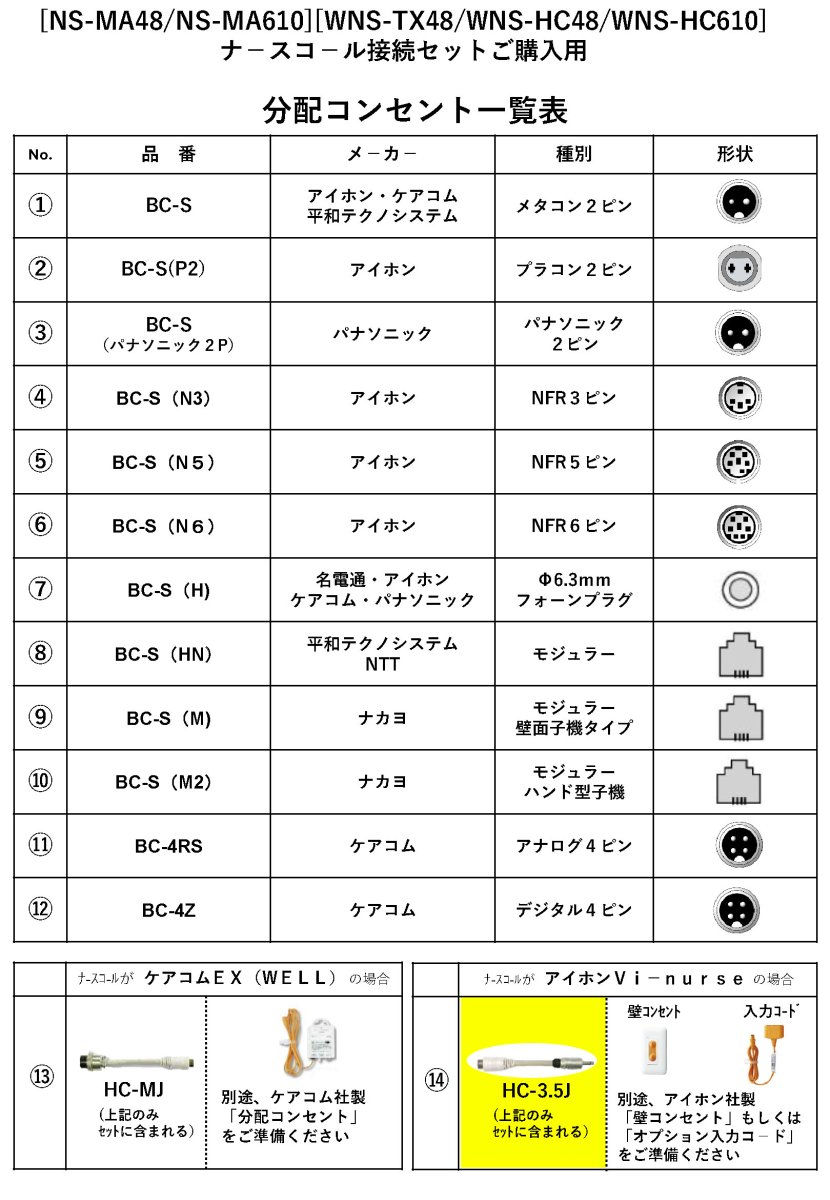

  • 壁面にオプション入力コンセントがあるか確認
  • コンセントがない場合は別途コード(NLR-CA-OPA)が必要
  • マットのサイズ(400×800mm)が設置場所に合うか

特長

センサーと分配器の完全無線化

マットセンサーからナースコール入力部までを無線（ワイヤレス）で接続します。従来の有線式で課題となっていた「足元のコードに足を引っかける」転倒リスクや、頻繁な抜き差し・踏みつけによる「コードの断線故障」を劇的に減少させることができます。

アイホン『Vi-nurse』専用設計の連動

アイホン株式会社のネットワーク型ナースコール『Vi-nurse』に最適化された変換ジャック（HC-3.5J）を同梱。φ3.5mmのオプション入力端子に適合し、高度なナースコールシステムとの確実な連動を可能にします。

施工不要・フック掛けだけの簡単設置

受信機にはフックが標準装備されており、ベッド柵やヘッドボードに掛けるだけで設置が完了します。大がかりな配線工事が不要なため、入居者の状況に合わせて即座に運用を開始したり、部屋を移動させたりすることが容易です。

休止タイマー機能による利便性

清掃や介助の際、一時的に報知を停止できる「休止タイマー」機能を搭載しています。ボタンひとつで約5分間、動作を一時停止させることができるため、運用中の誤報や無駄な通知を防ぎ、スタッフの負担を軽減します。

高精度かつ耐久性に優れた薄型マット

厚さわずか6mmの高感度薄型マットセンサーを採用。段差を最小限に抑え、裏面にはすべり止め加工を施しているため、床からのズレを防止します。内部には高強度の糸が入り、耐久性にも配慮された設計です。また、簡易防水構造により清掃も容易です。

混信を防ぐ4周波切替対応

多数のワイヤレスセンサーを同一フロアで使用する場合でも、4つの周波数を切り替えて使用することで、電波の混信を効果的に軽減。最大40台までの送信機を1台の受信機に登録できるなど、拡張性にも優れています。

安心の電池切れ報知機能

単4形アルカリ電池2本で約2年の長期運用が可能（1日10回送信時）。電池残量が少なくなると、送信機および受信機の両方でお知らせするため、電池切れによる検知漏れを未然に防ぎます。

選定時に評価したい強み

  • 安全性向上： 有線コードを排除し、夜間の室内歩行時の転倒リスクを最小化
  • コスト削減： 断線による頻繁なマット買い替えや修理コストを抑制
  • 運用の柔軟性： 無線100mの到達距離により、自由度の高いレイアウトが可能
  • 専用品： Aiphone Vi-nurseに適合するジャック同梱で接続トラブルを回避

施工・設置ガイド

本製品は「送信機（マット）」「受信機（フック付）」「変換ジャック」を組み合わせて使用します。

確認項目 この製品での考え方
設置方法 マットは床へ敷設。受信機はベッド柵等にフック掛けします。
接続端子 同梱のHC-3.5Jを使用。φ3.5mmモノラルプラグ形状です。
ペアリング 出荷時に設定済みですが、増設時は受信機側で登録作業が必要です。
防水性 マット部は簡易防水。水洗いや長時間の浸水は避けてください。

製品仕様

項目 内容
型番 WNS-TX48-14
送信機(TX-M48)電源 単4形アルカリ乾電池(LR03)×2本 (DC3V)
電池寿命 約2年 (常温時、1日10回送信として)
マットサイズ 幅400mm × 縦800mm × 厚さ6mm
無線到達距離 約100m (見通し距離)
使用周波数帯 426MHz帯 (小電力セキュリティ送信機) 4周波切替
受信機(HCR-200F)取付 フック式 (ベッド柵、ヘッドボード等)
送信機登録台数 最大40台
タイマー機能 休止タイマー：約5分間
変換ジャック(HC-3.5J) アイホンVi-nurse用(φ3.5mmプラグ)
使用温度範囲 0℃〜+40℃ (結露なきこと)

FAQ

Q：ワイヤレスの電波はどのくらい届きますか？ A：障害物のない見通し距離で約100mです。建物構造や壁の材質により距離が短くなる場合がありますが、通常の病室内・居室内であれば十分な到達距離を確保しています。
Q：電池の交換時期はどうやってわかりますか？ A：電池残量が少なくなると、送信機と受信機の両方のLED表示や報知音でお知らせする「電池切れ報知機能」を搭載しています。
Q：介助の時に報知を止めることはできますか？ A：はい、受信機にある休止ボタンを押すことで、約5分間報知を停止する「休止タイマー」が作動します。
Q：アイホンのどのナースコールでも使えますか？ A：本製品（WNS-TX48-14）はVi-nurse（NLXシステム）専用です。古いNFXシステムなどの場合はピン数が異なるため、別のセットモデルをご検討ください。
Q：マットの上に乗ったままにすると送信され続けますか？ A：一度踏むと送信し、一定時間経過後に再度検知可能になる仕様です。連続して信号を送り続けることによる電波の占有を防いでいます。
Q：同じ部屋で複数のマットセンサーを使えますか？ A：はい、4周波切替に対応しているため、周波数を変えることで混信を避けて使用可能です。
Q：マットは水拭きしても大丈夫ですか？ A：簡易防水構造ですので、固く絞った布での水拭きは可能です。ただし、水の中に浸けたり、薬品を大量にかけたりすることは避けてください。
Q：マットの感度はどの程度ですか？ A：高感度薄型タイプを採用しており、軽量な方が踏んだ際でも確実に検知するよう設計されています。
Q：壁にコンセントがない場合はどうすればいいですか？ A：アイホン製の「オプション入力コード（NLR-CA-OPA）」を別途ご用意いただき、ナースコール子機から分岐させることで接続が可能になります。
Q：受信機1台に複数のマットを登録できますか？ A：はい、最大40台までの送信機を登録可能です。
