NS-MA48-14 マットセンサー ナースコールセット(有線式) アイホンVi-nurse向け TAKEX 竹中エンジニアリング [NS-MA48-14]

NS-MA48-14 マットセンサー ナースコールセット(有線式) アイホンVi-nurse向け TAKEX 竹中エンジニアリング [NS-MA48-14]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 離床・徘徊センサー アイホンVi-nurse連動 有線式

NS-MA48-14 マットセンサー ナースコールセット(有線式) アイホンVi-nurse向け

アイホン製ナースコール『Vi-nurse』に即導入可能。高耐久マットセンサーMA-48と専用変換ジャックを同梱した、現場の負担を軽減するオールインワンセットです。

  • 型番： NS-MA48-14

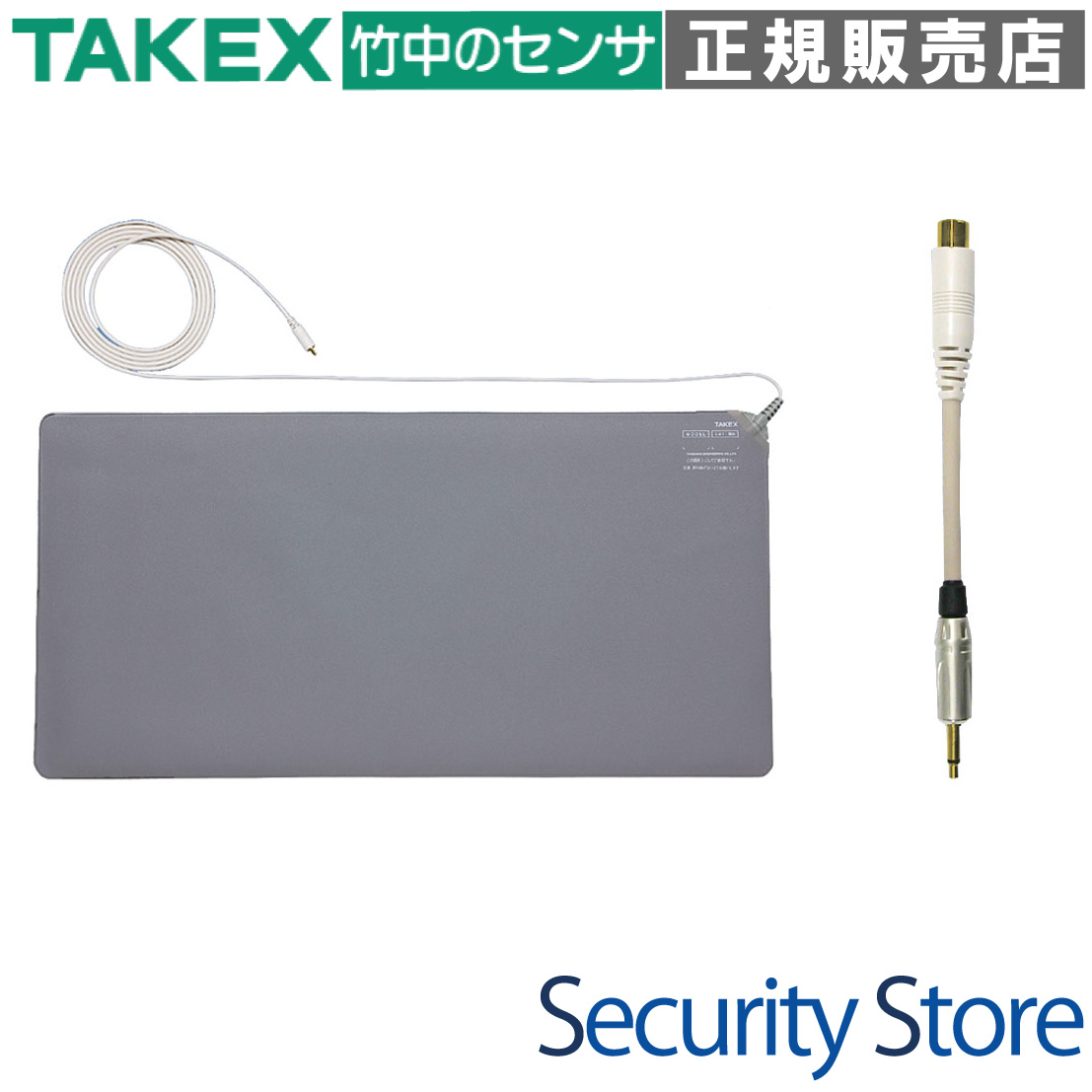

  • セット内容： マットセンサー(MA-48) ＋ Vi-nurse専用変換アダプタ
  • 方式： 有線式（無電圧a接点出力）
  • 主な用途： 病院・介護施設での離床検知、徘徊防止、転落事故の未然防止
  • 対応システム： アイホン Vi-nurse (NLXシステム)
  • 特筆事項： 40N(約4kg)の感圧調整済み、日常生活防水構造
NS-MA48-14 マットセンサー ナースコールセット

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • アイホンVi-nurse導入済みの病棟
  • ベッドからの転落・離床を早期検知したい現場
  • 夜間の徘徊・無断外出を防止したい介護施設
  • 耐久性を重視する頻回使用の医療現場

導入前に確認したいポイント

  • 壁面にオプション入力コンセントがあるか
  • コンセントがない場合、専用コードが必要
  • Vi-nurse以外のシステムではないか確認
  • マットの敷設スペース（800×400mm）の確保

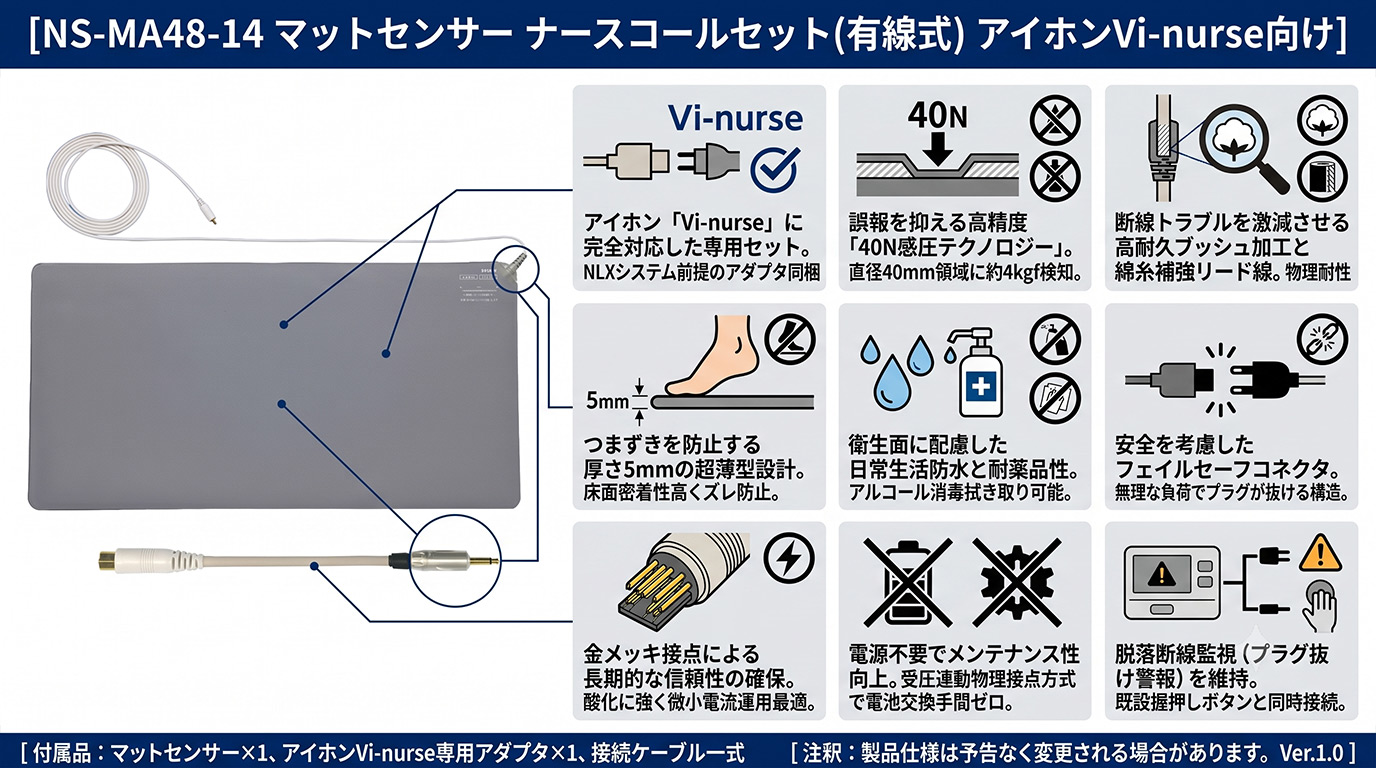

特長

アイホン「Vi-nurse」に完全対応した専用セット

本製品は、アイホン製の高度なナースコールシステム「Vi-nurse（NLXシステム）」への接続を前提としたセット商品です。専用の変換アダプタが同梱されているため、適合性に悩むことなく、届いてすぐにシステムへの組み込みが可能です。

誤報を抑える高精度な「40N感圧テクノロジー」

センサー内部は40N（直径40mmの領域に約4kgfの荷重）でメイクするよう精密にチューニングされています。この設計により、軽量な落下物やシーツの重みによる誤報を避けつつ、対象者が足を下ろした際の荷重を確実に捉えることができます。

断線トラブルを激減させる高耐久ブッシュ加工

現場で最も多いトラブルである「リード線の引きちぎり」対策として、引き出し部に特殊なブッシュ加工を採用。さらに、リード線内部には綿糸補強を施し、ベッドの移動や歩行時の引っ掛かりに対する物理的な強度を大幅に向上させています。

つまずきを防止する厚さ5mmの超薄型設計

軟質PVC素材を採用し、全体の厚みをわずか5mmに抑えました。床面との段差がほとんどないため、歩行が不安定な高齢者の方でもつまずきにくく、車椅子の通過もスムーズに行える安全設計です。

衛生面に配慮した日常生活防水と耐薬品性

マット表面は日常生活防水構造となっており、アルコールや中性洗剤を用いた拭き取り清掃が可能です。汚染が発生しやすい医療・介護の現場において、清潔な状態を維持しながら長期的に運用いただけます。

安全を考慮したフェイルセーフ仕様のコネクタ

過度な荷重や引っ張りがかかった際、無理に耐えて断線するのではなく、あえてプラグが抜けることで機器の全損や転倒事故を未然に防ぐ安全思想に基づいた設計がなされています。

金メッキ接点による長期的な信頼性の確保

内部接点には導電性に優れ、酸化に強い金メッキ処理を施しています。微小電流での運用が主となるナースコールシステムにおいて、長期間の使用でも接触不良を起こしにくい高い信頼性を誇ります。

電源不要でメンテナンス性を向上

受圧連動の物理接点方式を採用しているため、センサー本体に電池や電源供給は一切不要です。電池交換の手間やコストが発生せず、ランニングコストの抑制と管理の簡素化に貢献します。

選定時に評価したい強み

  • 施工性の高さ： Vi-nurse専用アダプタ同梱で、現場での結線作業がスムーズ。
  • 物理的堅牢性： 綿糸補強リード線とブッシュ加工により、過酷な現場環境に耐える。
  • 検知性能の安定感： 40N設定により、誤報と失報のバランスが極めて優秀。
  • 高い安全性： 5mmの薄型設計とフェイルセーフコネクタで二次被害を防止。

施工・設置ガイド

本製品の性能を最大限に発揮し、末永くご使用いただくための設置・運用ポイントです。

確認項目 この製品での考え方・注意点
設置場所 ベッドから第一歩が踏み出される床面、または部屋の出口付近。

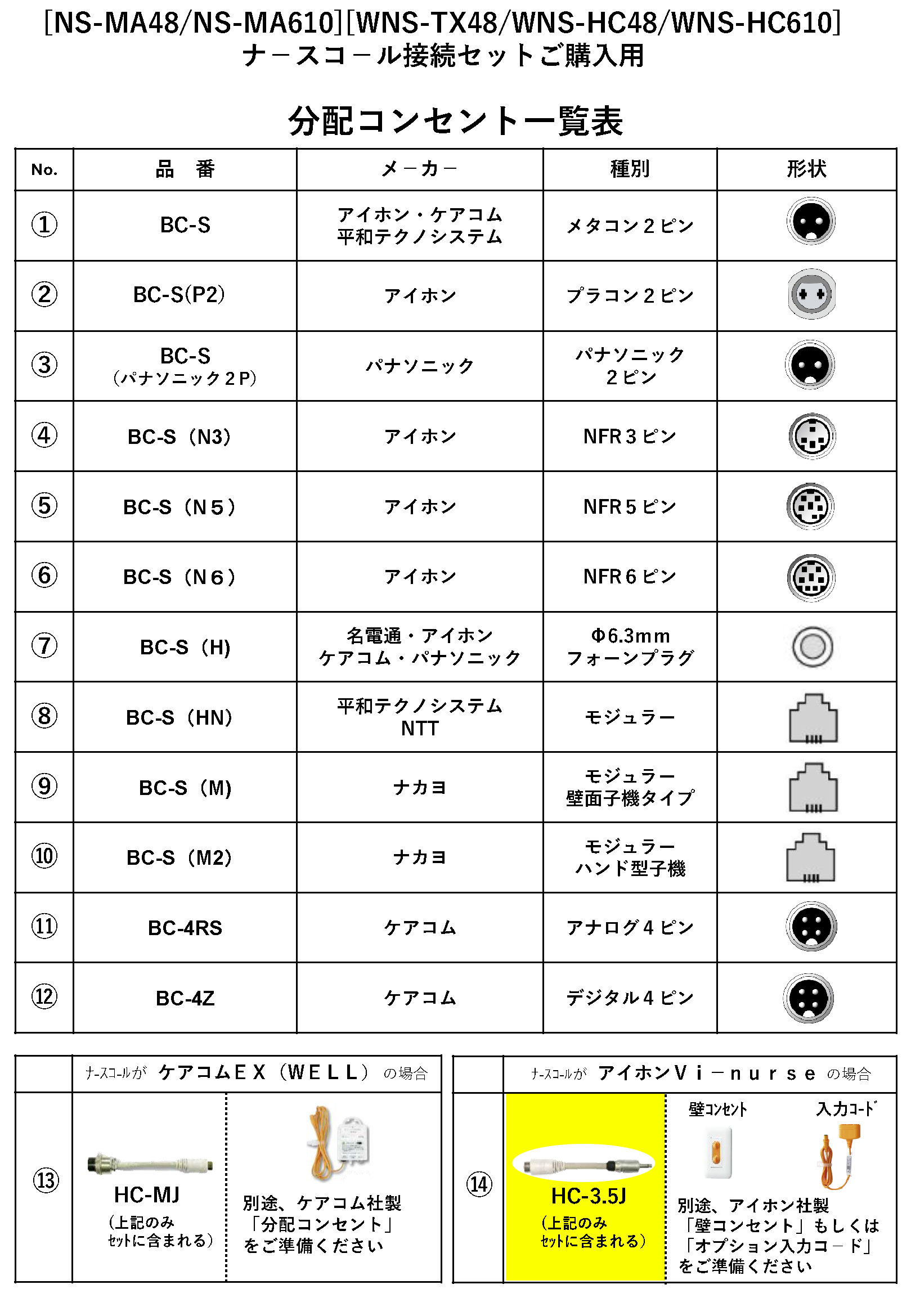

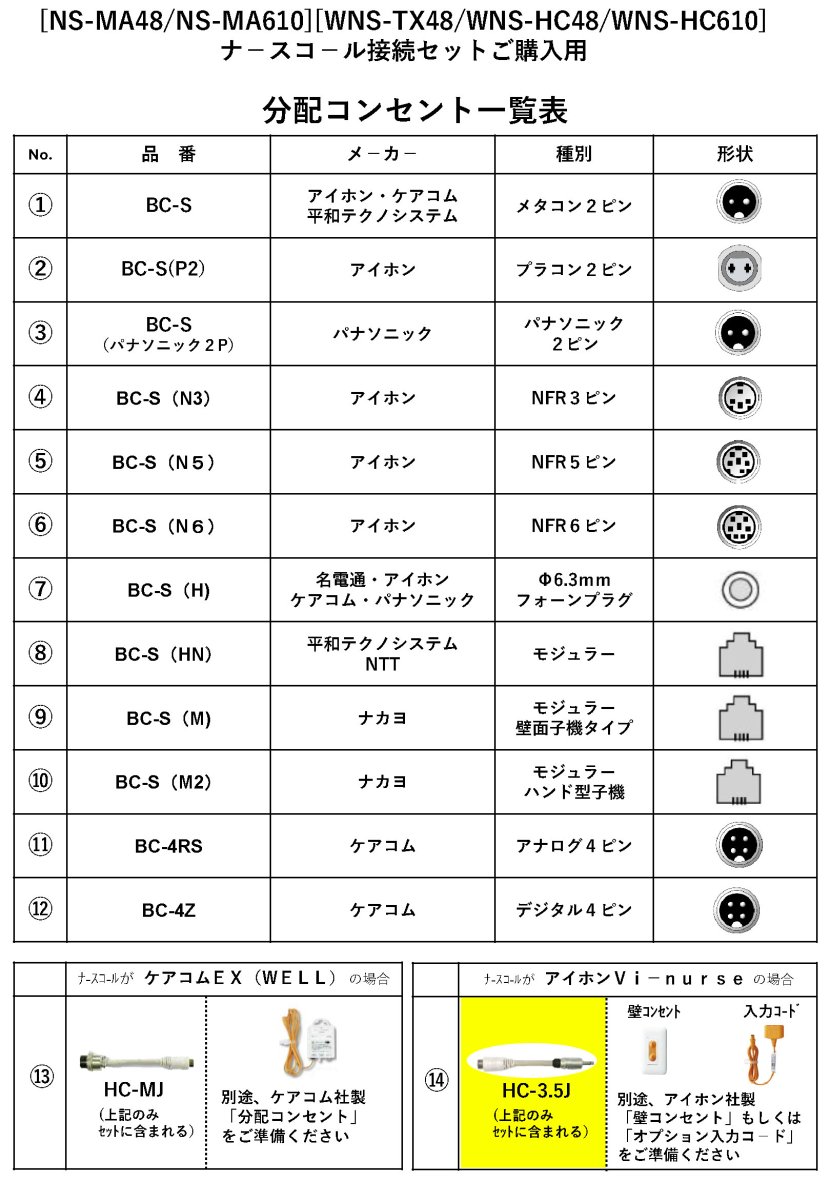

接続環境 壁面にNLR-OP/OPA等のオプション入力コンセントがある場合は直挿し可能です。
禁止事項 折り曲げ、点荷重（ベッドの脚を置く等）、水没は故障の原因となります。
脱落検知 分配コンセント使用時は、既設の握り押しボタンも必ず接続してください。

製品仕様

項目 内容
品名 マットセンサー ナースコールセット
品番（マット本体） MA-48
サイズ H400 × W800 × D5mm
有効検知部 H355 × W745mm
質量 約1.1kg
材質 軟質PVC（グレー色）
ケーブル 3m（クリーム色） ピンプラグ付／コーナーより引き出し
出力方式 無電圧a接点（受圧連動）
接点容量 30V・100mA
感圧特性 40N / 40φ押圧（約4kgの荷重で反応）
使用温度範囲 －10℃ 〜 ＋50℃
防水性能 日常生活防水型（プラグ部除く）
対応ナースコール アイホン Vi-nurse（NLXシステム）専用

FAQ

Q：アイホン以外のナースコールでも使えますか？ A：本セットはアイホン Vi-nurse専用の変換アダプタを同梱しています。他メーカーのシステムで使用する場合は、それぞれの仕様に合った別のセットや変換アダプタを選択する必要があります。
Q：マットを折りたたんで保管しても大丈夫ですか？ A：いいえ、マット内部の面状接点が損傷し、常時発報や断線の原因となるため、折り曲げや折りたたみは厳禁です。保管時は平面のままにしてください。
Q：センサーの感度調整はできますか？ A：センサー本体に調整ボリュームはありません。感度が良すぎる場合は上に薄いフロアマットを敷くなどの物理的な調整か、システム側のディレイ設定での対応となります。
Q：水洗いすることは可能ですか？ A：日常生活防水構造ですので、濡れた布での拭き掃除やアルコール消毒は可能ですが、水没や高圧洗浄には対応していません。特にプラグ部分は濡らさないよう注意してください。
Q：車椅子がマットの上を通っても壊れませんか？ A：通過自体は可能ですが、急ブレーキや急旋回など、局所的に強い力がかかる動作を繰り返すと内部接点が摩耗・故障しやすくなります。可能な限り避けてください。
Q：接続してもナースコール側が「断線エラー」になります。 A：分配コンセントを使用している場合、既設の「握り押しボタン（子機）」が未接続だと、システムが脱落断線を検知してエラーを出します。必ずボタンも併せて接続してください。
Q：マットの上にベッドの脚が載っていても大丈夫ですか？ A：厳禁です。常時荷重がかかると接点が固着し、誰も踏んでいなくても常にナースコールが鳴り続ける故障の原因になります。
Q：製品の寿命はどのくらいですか？ A：メーカー推奨の交換目安は納入後5年です。目に見える破損がなくても、内部接点の経年劣化による信頼性低下を防ぐため、定期的なリプレイスを推奨します。
Q：体重が非常に軽い方でも検知できますか？ A：40N（約4kg）の荷重で検知するように設計されているため、小柄な高齢者の方でも、足が着地した際の荷重で十分に検知可能です。
Q：リード線が切れてしまった場合、修理はできますか？ A：マットセンサー本体およびリード線はアセンブリ構造のため、現場での修理や継ぎ足しはできません。安全のため新品への交換をお願いいたします。
