WNS-HC610-14 マットセンサー ナースコールセット(無線式) アイホンVi-nurse向け TAKEX 竹中エンジニアリング [WNS-HC610-14]

WNS-HC610-14 マットセンサー ナースコールセット(無線式) アイホンVi-nurse向け TAKEX 竹中エンジニアリング [WNS-HC610-14]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ナースコール連動 無線式（小電力型） アイホン Vi-nurse対応 離床センサー

WNS-HC610-14 マットセンサー ナースコールセット（無線式） アイホンVi-nurse向け

ベッドからの離床を確実に検知し、ワイヤレスでナースコールへ通知。配線トラブルを解消し、アイホン製「Vi-nurse」へのスムーズな導入を実現するオールインワンセットです。

  • 型番： WNS-HC610-14

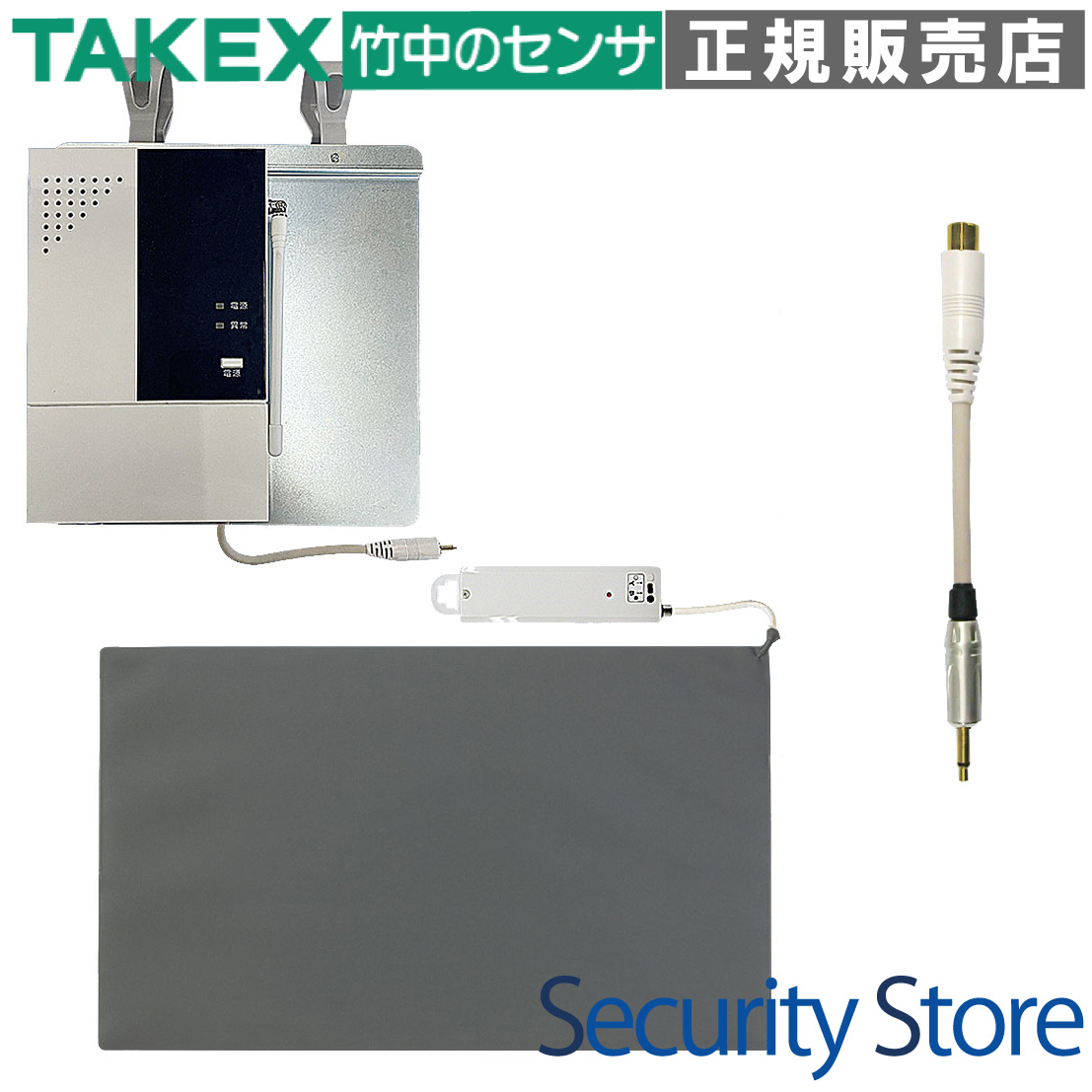

  • セット内容： マットセンサー、ジャック付送信機、受信機、変換ジャック
  • 対応システム： アイホン Vi-nurse（NLXシステム）
  • 通信方式： 小電力セキュリティ電波（見通し約100m）
  • 主な用途： 病院・介護施設での転倒予防、徘徊検知、離床管理

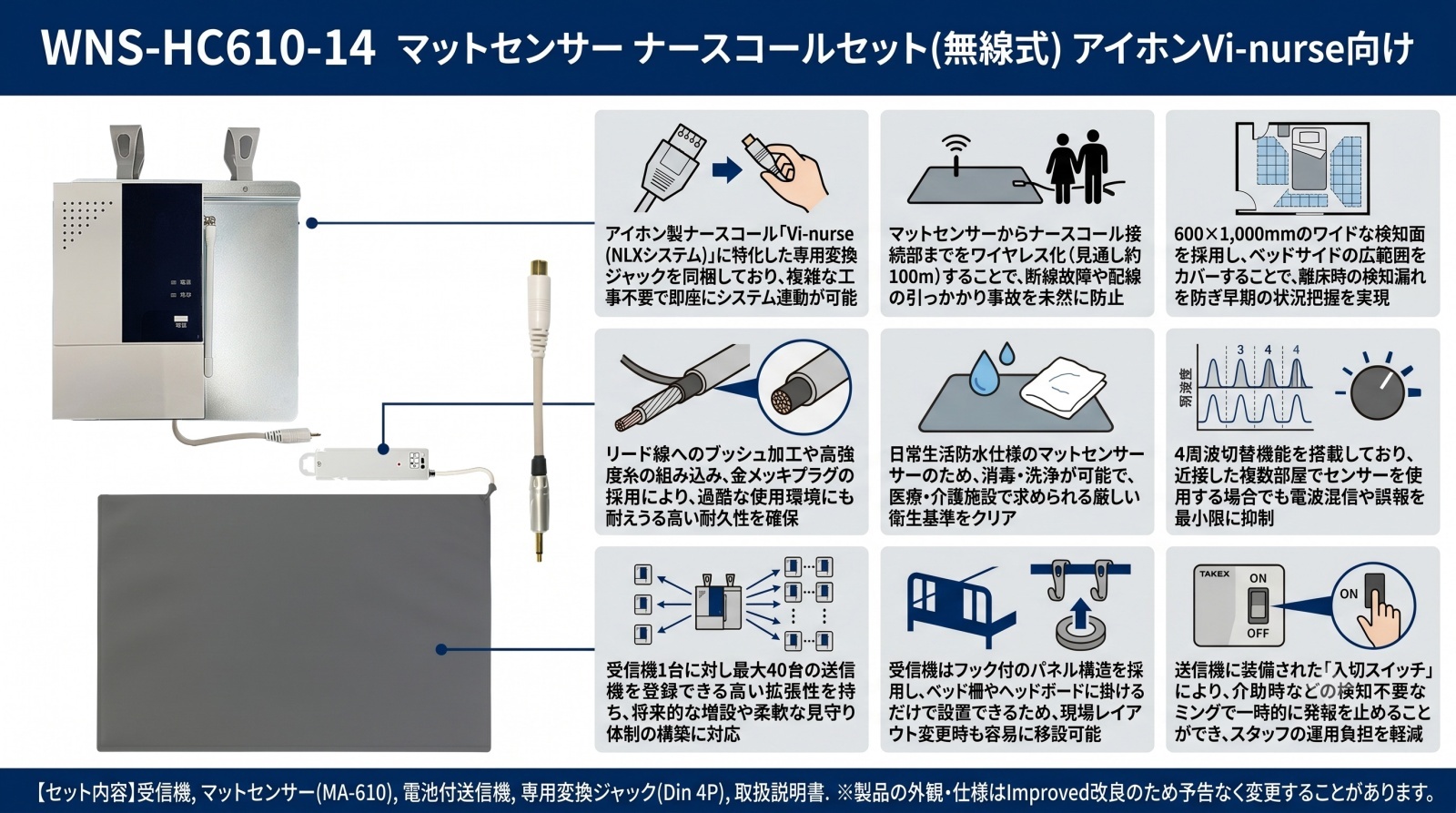

WNS-HC610-14 マットセンサーセット

資料ダウンロード

製品仕様書（PDF）

この製品が向いている用途

  • アイホン「Vi-nurse」導入施設での離床検知
  • 有線ケーブルの断線故障を減らしたい現場
  • ベッド周りの配線をスッキリさせたい場合
  • センサーの設置・撤去を頻繁に行う運用

導入前に確認したいポイント

  • アイホン製オプション入力コンセントの有無
  • ナースコール側の端子形状（3.5mmジャック）
  • 送信機・受信機間の障害物の有無
  • マットセンサーの設置場所（ベッドサイド等）

特長

ワイヤレス化による断線リスクの解消

マットセンサーとナースコール接続部の間を無線化（小電力型）することで、従来の有線式で多発していた「コードの引っ掛け」や「車椅子・ベッド移動による断線」を根本から解決します。メンテナンスコストの削減と安全性の向上を同時に実現します。電波到達距離は見通し約100mと広範囲をカバーします。

アイホン「Vi-nurse」専用の変換ジャックを同梱

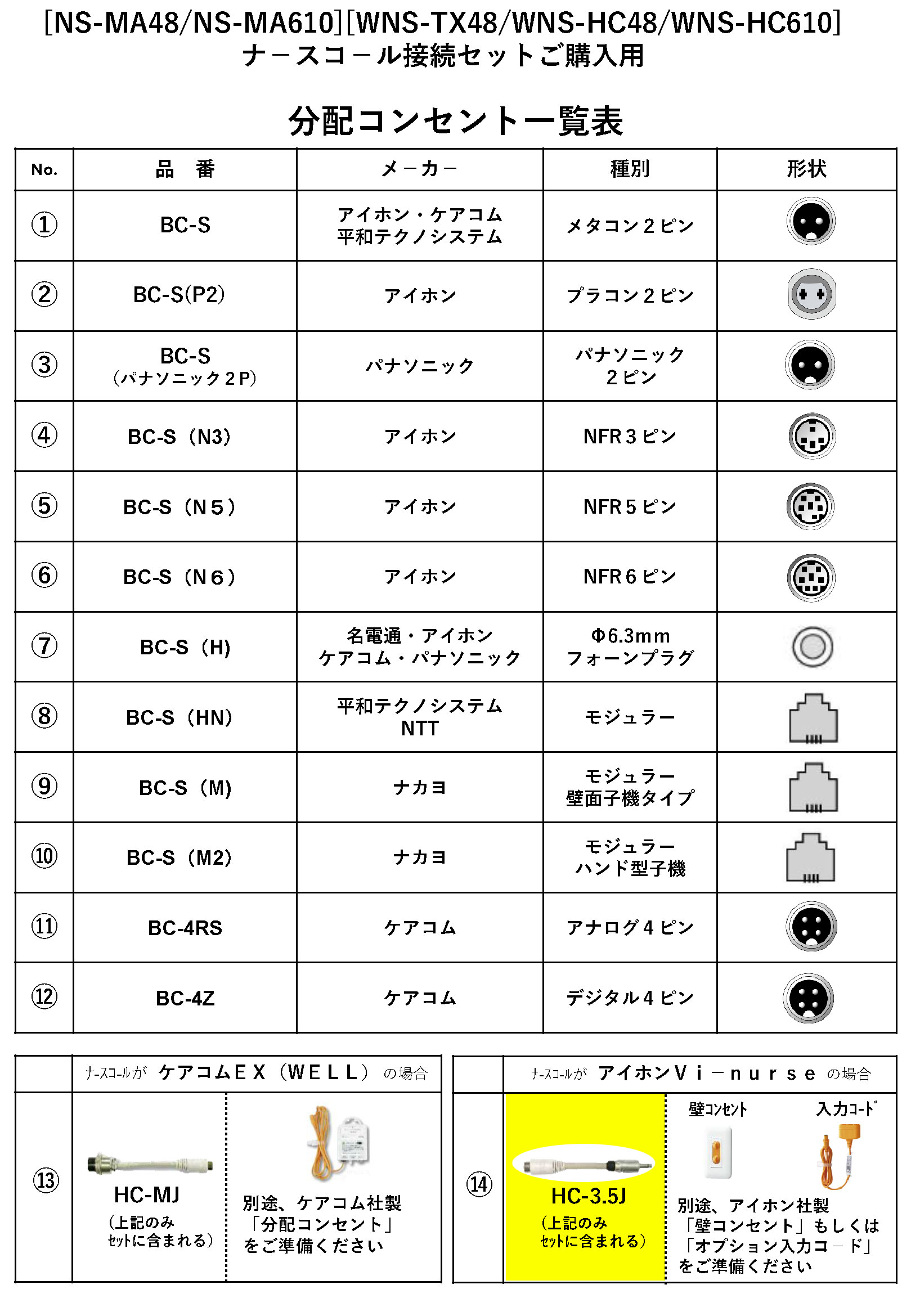

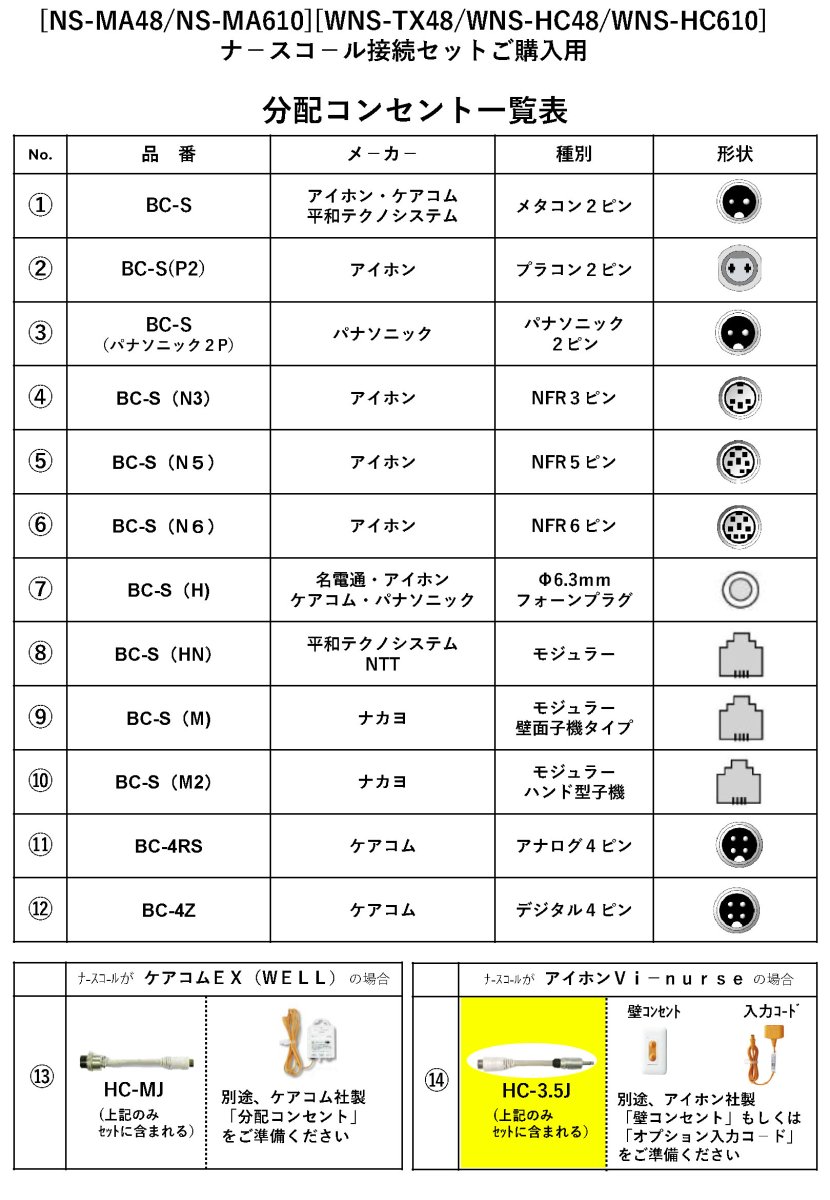

本セットには、アイホン製の最新ナースコールシステム『Vi-nurse（NLXシステム）』に適合する専用変換ジャック（HC-3.5J）が含まれています。φ3.5mmモノラルプラグ仕様のオプション入力コンセントへ直接接続できるため、複雑な加工なしで即座にシステム連動が可能です。

混信を抑制する「4周波切替」対応

受信機（HCR-200F）には4周波切替機能を搭載。多数のセンサーを近接した部屋で設置する場合でも、周波数を分けることで電波の混信を軽減し、信頼性の高い検知運用をサポートします。1台の受信機には最大40台までの送信機を登録可能です。

高耐久・高信頼設計のマットセンサー（MA-610）

付属のマットセンサーは600×1000mmのワイドサイズで、ベッドサイドの広い範囲をカバー。コード引き出し部にはブッシュ加工を施し、さらに内部に高強度糸を2本組み込むことで、強い引っ張りに対する耐性を高めています。プラグ部も金メッキ仕様で腐食に強い設計です。

清掃・衛生管理が容易な防水仕様

マットセンサーは日常生活防水仕様となっており、万が一の汚染時にも消毒や洗浄が可能です。医療・介護現場で求められる高い衛生基準を維持しながら、長期間安心してご使用いただけます。

現場の運用を考慮した送信機の利便性

送信機（HC-116）には便利な「入切スイッチ」を搭載。ケアの際など、一時的に検知を止めたい場合にプラグを抜く手間がありません。また、フックや裏面マグネットが装備されており、ベッド柵やスチール家具など、現場の状況に合わせた柔軟な設置が可能です。

設置が容易なフック付受信機

受信機はベッド柵やヘッドボードに掛けるだけのフック付パネル構造。壁に穴を開けるなどの工事が不要なため、部屋の移動やセンサーの付け替えもスタッフの手で簡単に行えます。パネル部分に分配コンセントを一体化することも可能です。

選定時に評価したい強み

  • 施工性： 無線式のため、ベッドから壁面コンセントまでの長い配線が不要。
  • 拡張性： 受信機1台に対し、将来的に最大40台の送信機を増設可能。
  • 互換性： アイホンVi-nurseのNLXシステムに最適化された専用設計。
  • 耐久性： 強靭なコード設計と金メッキプラグで、過酷な使用環境に対応。

施工・設置ガイド

本製品は、既存のナースコール設備環境に合わせて以下の手順で設置します。

設置ステップ 作業内容
1. 受信機の設置 受信機のフックをベッド柵やヘッドボードに掛け、変換ジャック経由で壁面のナースコールコンセントに接続します。
2. 送信機の準備 マットセンサーのプラグを送信機に差し込み、送信機のスイッチを「入」にします。
3. 動作確認 実際にマットを踏み、ナースコール親機（ナースステーション）で正しく呼び出しが行われるか確認してください。

製品仕様

セット全体仕様
型番 WNS-HC610-14
無線通信距離 見通し約100m
周波数 4周波切替対応（小電力セキュリティ電波）
マットセンサー（MA-610）
サイズ 幅1,000mm × 奥行600mm
カラー グレー
コード長 3m（ピンプラグ付き・金メッキ仕様）
防水性能 日常生活防水仕様
耐久構造 高強度糸2本組み込み、リード線ブッシュ加工
受信機（HCR-200F） / 送信機（HC-116）
登録台数 最大40台まで（送信機）
送信機機能 入切スイッチ付、フック付、裏面マグネット付
受信機形状 フック付パネルタイプ（ベッド柵取付用）
変換ジャック（HC-3.5J）
対応システム アイホン Vi-nurse（NLXシステム）専用
接続端子 φ3.5mm モノラルプラグ

FAQ

アイホンのどのナースコールでも使えますか？ 本製品は『Vi-nurse（NLXシステム）』専用のセットです。NFXなど他のシステム（ピン数が異なるもの）には適合しませんのでご注意ください。
無線式ですが、電池交換は必要ですか？ はい、送信機には電池が必要です。電池寿命は使用頻度によりますが、定期的な点検をお勧めします。
隣の部屋と電波が混信することはありませんか？ 4周波切替機能を搭載しているため、隣接する部屋で異なる周波数に設定することで、混信の影響を最小限に抑えることが可能です。
マットセンサーは水洗いできますか？ 日常生活防水仕様ですので、濡れた布での拭き取りや消毒、軽い洗浄は可能ですが、水の中に沈めるような丸洗いは避けてください。
1台の受信機で複数のベッドを監視できますか？ はい、最大40台の送信機を登録可能です。ただし、ナースコール側でどのベッドからの呼び出しであるかを個別識別したい場合は、原則ベッドごとに受信機が必要です。
壁に「オプション入力コンセント」がない場合はどうすればいいですか？ 別途アイホン製の「オプション入力コード（NLR-CA-OPA）」をご用意いただければ、システムへの中継が可能になります。
マットの上に物を置いたままでも大丈夫ですか？ マットに一定の圧力がかかると検知信号を送る仕組みのため、重い物を置くと誤報の原因になります。使用時はマットの上に物を置かないでください。
断線した場合は修理できますか？ マットセンサーのコード部分は高耐久設計ですが、完全に断線した場合は安全のため新しいマットセンサー（MA-610単体）への交換を推奨します。
送信機の「入切スイッチ」は何のためにありますか？ おむつ交換や清拭など、スタッフがそばにいて検知が不要な際にスイッチを「切」にすることで、不要なナースコール呼び出しを防ぐことができます。
電波が届かない場合はどうすればいいですか？ 中継機を設置することで、通信距離を延ばすことが可能です。設置環境に合わせてご相談ください。
