WNS-HC48-14 マットセンサー ナースコールセット(無線式) アイホンVi-nurse向け TAKEX 竹中エンジニアリング [WNS-HC48-14]

WNS-HC48-14 マットセンサー ナースコールセット(無線式) アイホンVi-nurse向け TAKEX 竹中エンジニアリング [WNS-HC48-14]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) 徘徊お知らせ機器 小電力ワイヤレス アイホン Vi-nurse対応

WNS-HC48-14 マットセンサー ナースコールセット(無線式) アイホンVi-nurse向け

本製品は、高齢者施設や病院での徘徊・離床検知に最適な、マットセンサーとワイヤレス送信機・受信機が一体となったセット商品です。アイホン製の高度なナースコールシステム「Vi-nurse（ビーナース）」に直接連動させることができ、配線トラブルの少ない無線運用を実現します。

  • 型番： WNS-HC48-14
  • セット内容： マットセンサー(MA-48)、ジャック付送信機(HC-116)、フック付受信機(HCR-200F)、Vi-nurse専用変換ジャック(HC-3.5J)
  • 通信方式： 小電力セキュリティ無線（見通し距離 約100m）
  • 設置対象： アイホンVi-nurse（NLXシステム）導入施設

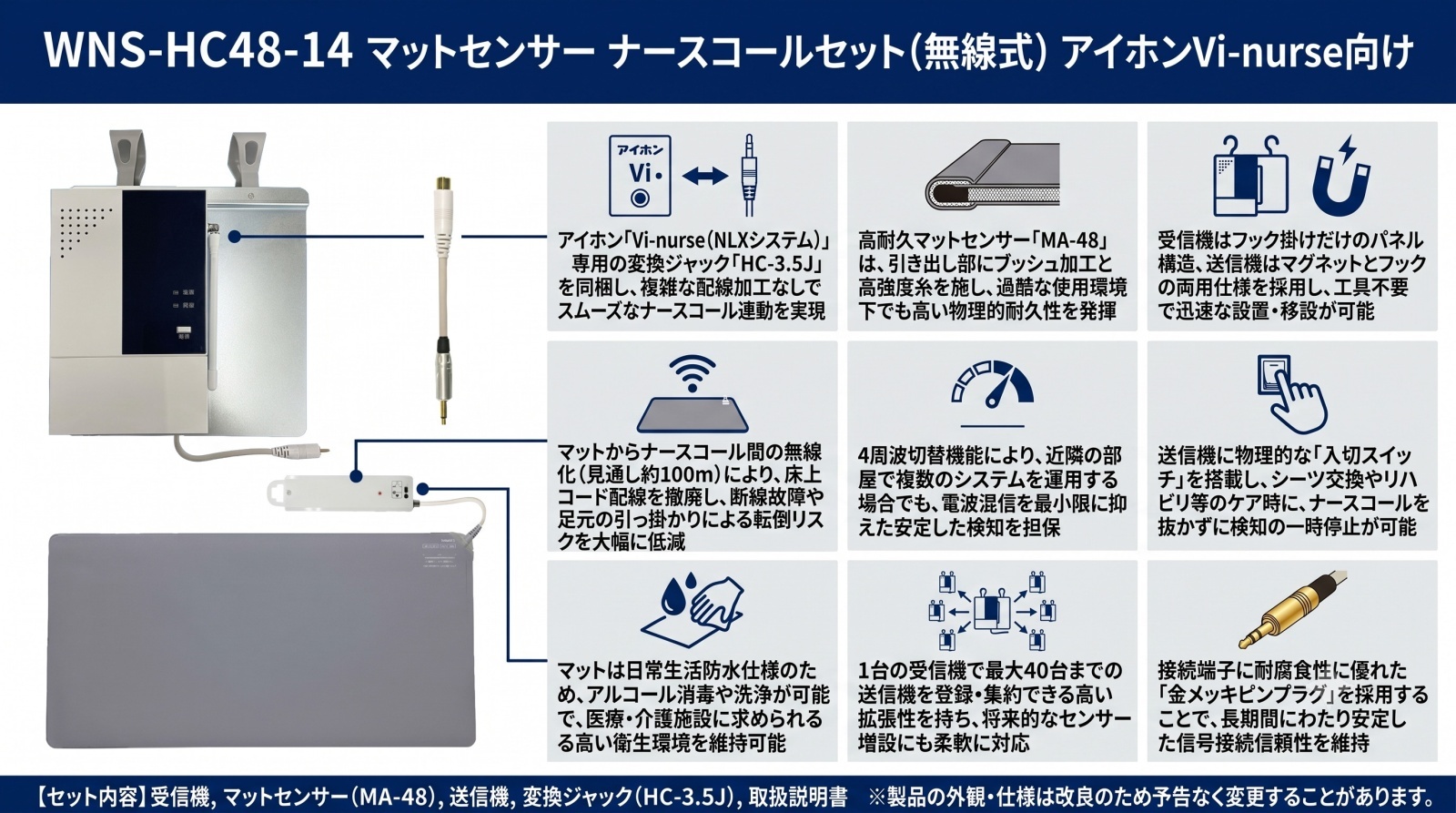

WNS-HC48-14 マットセンサー ナースコールセット

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 病院・介護施設での離床・転倒防止
  • 深夜帯の徘徊・無断外出の早期検知
  • 既存の有線センサーの断線対策
  • アイホン Vi-nurse 導入現場への後付け

導入前に確認したいポイント

  • ナースコールがアイホン「Vi-nurse」か確認
  • オプション入力コンセントの有無（後述）
  • 送信機・受信機間の障害物の有無（約100m目安）
  • マットサイズ（400×800mm）の設置スペース

特長

無線化による「断線リスクの解消」と「安全な動線」

マットセンサーからナースコール分配器までを無線化（見通し約100m）することで、車椅子や歩行者がコードに引っかかるリスクを完全に排除します。断線による故障が起きにくく、メンテナンスコストの低減にも寄与します。

アイホン「Vi-nurse」専用のシームレスな連動

付属の変換ジャック「HC-3.5J」により、アイホン製の先進的なナースコールシステム『Vi-nurse（NLXシステム）』に直接接続が可能です。スマートフォンやPHS、ナースステーションへの確実な通知を実現します。

高耐久・高信頼設計のマットセンサー「MA-48」

リード線の引き出し部にはブッシュ加工を施し、強い引っ張りにも耐える構造を採用。コード内部には高強度糸を組み込んでおり、日常の過酷な使用環境下でも断線を防ぎます。また、日常生活防水仕様により消毒や洗浄も可能です。

混信を抑制する「4周波切替機能」

受信機「HCR-200F」は4周波切替に対応。複数の送信機を同一エリアで設置する場合でも、周波数を分散させることで電波の混信を軽減し、安定した検知を維持します。

最大40台の送信機を1台の受信機で集約管理

フック付受信機は、最大40台までのワイヤレス送信機を登録可能です。マットセンサーだけでなく、別売のベッドセンサーや人感センサーなどの信号もまとめてナースコールに取り込むことができます。

施工不要、フック掛けだけの「簡単設置」

受信機は一体化したパネル構造で、ベッド柵やヘッドボードにフック掛けするだけで設置が完了します。大がかりな施工が不要なため、入居者の状況に合わせて柔軟に設置場所を変更できます。

現場に配慮した「入切スイッチ」と「マグネット設置」

送信機「HC-116」には便利な「入切スイッチ」が搭載されており、ケアの際の一時停止が容易です。また、裏面マグネットとフックの両方が備わっているため、ベッドサイドの金属部などにも自由に取り付けられます。

耐腐食性に優れた「金メッキピンプラグ」

センサーの接続端子には金メッキを採用。長期間の使用でも接触不良や腐食が起きにくく、BtoB用途で求められる高い信頼性を確保しています。

選定時に評価したい強み

  • 施工性： 工事不要。フック掛けとジャック接続だけで即日運用が可能。
  • 信頼性： 金メッキプラグ、高強度糸入りコード、日常生活防水のマット。
  • 拡張性： 最大40台の送信機を登録でき、将来的なセンサー増設に対応。
  • 専門性： Aiphone Vi-nurseに特化したセット内容で選定ミスのリスクなし。

施工・設置ガイド

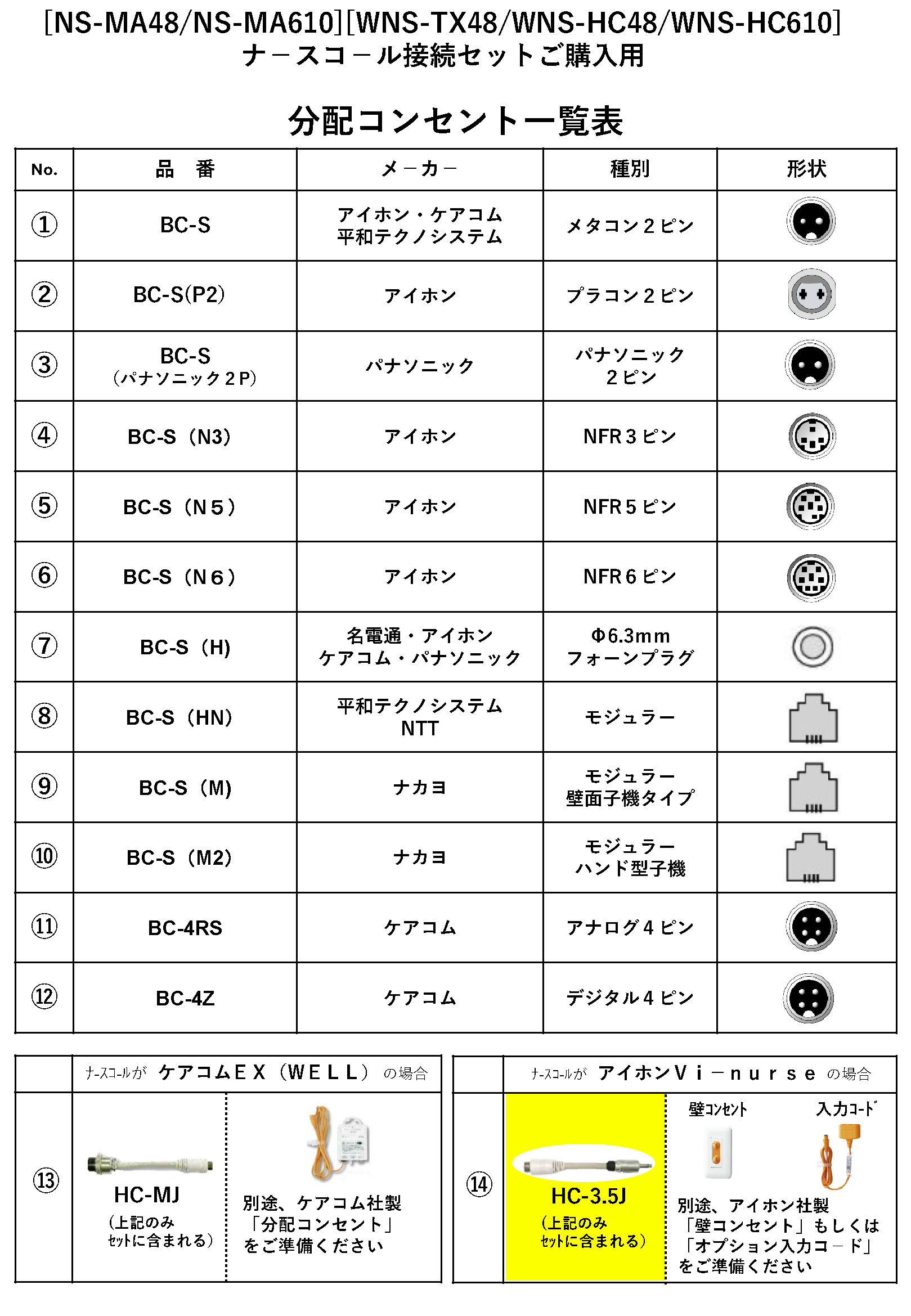

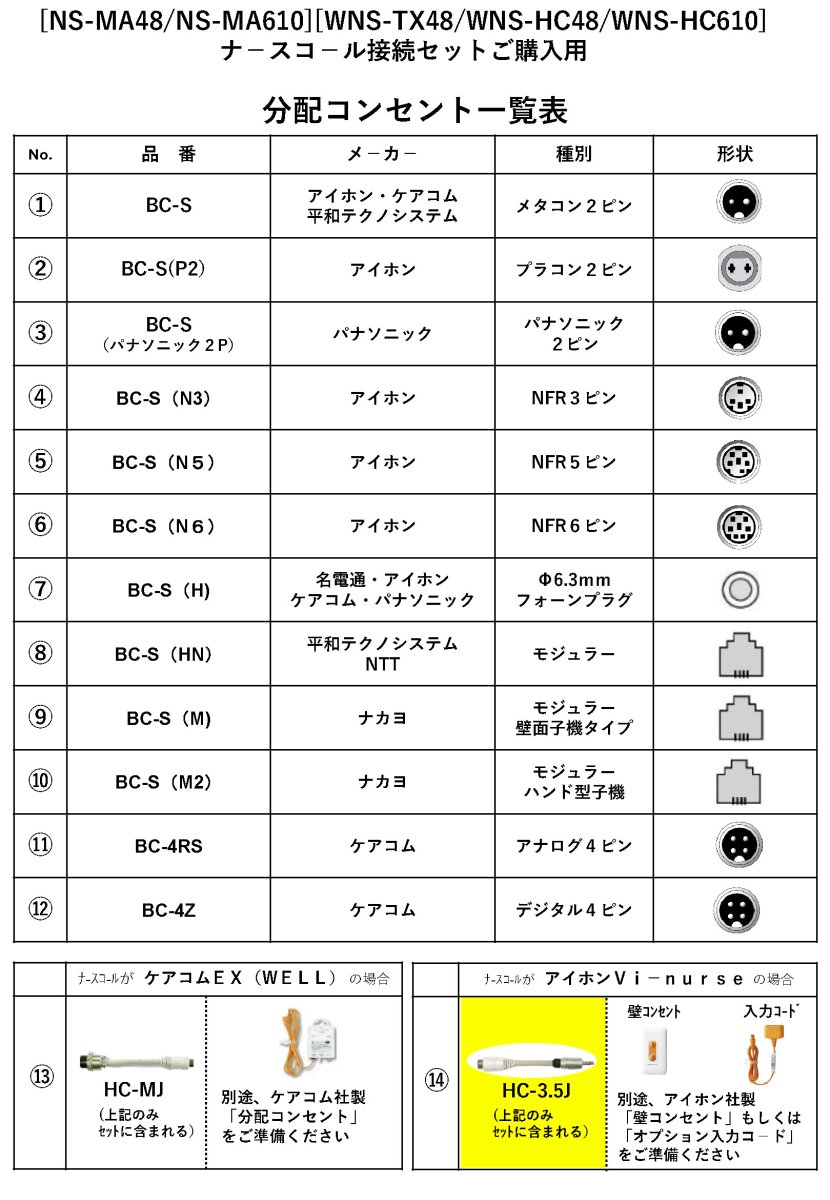

本製品の接続方法は、既存の「Vi-nurse」設備の状況により2パターンあります。

既存設備の状況 接続・運用の考え方
壁面にオプション入力コンセントがある場合 HC-3.5Jのφ3.5mmプラグをコンセントに直接差し込むだけで完了します。
オプション入力コンセントがない場合 別売のアイホン製「オプション入力コード（NLR-CA-OPA）」を介して接続します。
設置場所の工夫 マットはベッドから足が降りる位置、または部屋の出口に設置してください。

製品仕様

項目 内容
型番 WNS-HC48-14
マットセンサー(MA-48) サイズ：400×800×厚み5mm
色：グレー
コード長：3m（ピンプラグ付、金メッキ仕様）
構造：日常生活防水、高強度糸入りリード線
受信機(HCR-200F) 電源：ACアダプター（付属）
受信可能距離：見通し約100m
登録台数：最大40台
機能：4周波切替対応、フック付パネル構造
送信機(HC-116) 入力端子：φ3.5mmピンジャック（センサー接続用）
操作部：入切スイッチ付
取付方法：フック、または裏面マグネット
対応ナースコール アイホン製 Vi-nurse（NLXシステム）専用
変換ジャック HC-3.5J（φ3.5mm モノラルプラグ）

FAQ

Q：マットセンサーは水洗いできますか？ A：日常生活防水仕様ですので、消毒液による拭き取りや洗浄が可能です。ただし、コード先端のピンプラグ部分は濡らさないようご注意ください。
Q：無線はどのくらいの距離まで届きますか？ A：見通し距離で約100mです。ただし、鉄筋コンクリート造の壁や金属製の扉などの障害物がある場合、距離が短くなることがあります。
Q：他のナースコール（アイホンNFXなど）にも使えますか？ A：本セットは「Vi-nurse」専用の3.5mmジャック仕様です。NFX等の他のシステム（3ピン、5ピン、6ピン等）には、それぞれの仕様に合わせた別の変換アダプターが必要です。
Q：電池交換の頻度はどのくらいですか？ A：送信機の電池寿命は、使用頻度によりますが通常運用で約1〜2年が目安です。受信機は付属のACアダプターで動作します。
Q：隣り合う部屋で複数使用しても混信しませんか？ A：受信機の「4周波切替機能」を使用して周波数を分けることで、隣接した場所での混信を最小限に抑えることができます。
Q：受信機1台に対して、マットセンサーを2枚以上登録できますか？ A：はい、受信機1台に対し最大40台までの送信機を登録可能です。
Q：マットの上に重い家具を置いても大丈夫ですか？ A：センサーの故障や誤検知の原因となりますので、マットの上には家具や重い荷物を置かないでください。
Q：送信機の「入切スイッチ」は何のために使うのですか？ A：シーツ交換やリハビリ、清掃時など、一時的に検知を止めたい場合に使用します。ナースコールを鳴らさずに作業が可能です。
Q：マットが反応しなくなった場合の確認ポイントは？ A：送信機のスイッチが「入」になっているか、電池が切れていないか、ピンプラグが奥までしっかり差し込まれているかを確認してください。
Q：別のサイズのマットはありますか？ A：本セットには400×800mmの「MA-48」が付属していますが、シリーズとして600×1000mmの「MA-610」もラインアップされています（別途お見積り）。
