竹中エンジニアリング (TAKEX) マットセンサー離床検知アイホンVi-nurse対応

NS-MA610-14 マットセンサーナースコールセット(有線式) アイホンVi-nurse向け

病院や介護施設のナースコールシステム「アイホンVi-nurse」に即座に連動可能な、高耐久マットセンサーの有線セットです。対象者がベッドから下りた際の荷重を確実に検知し、転倒や徘徊の早期発見を強力にサポートします。

型番： NS-MA610-14

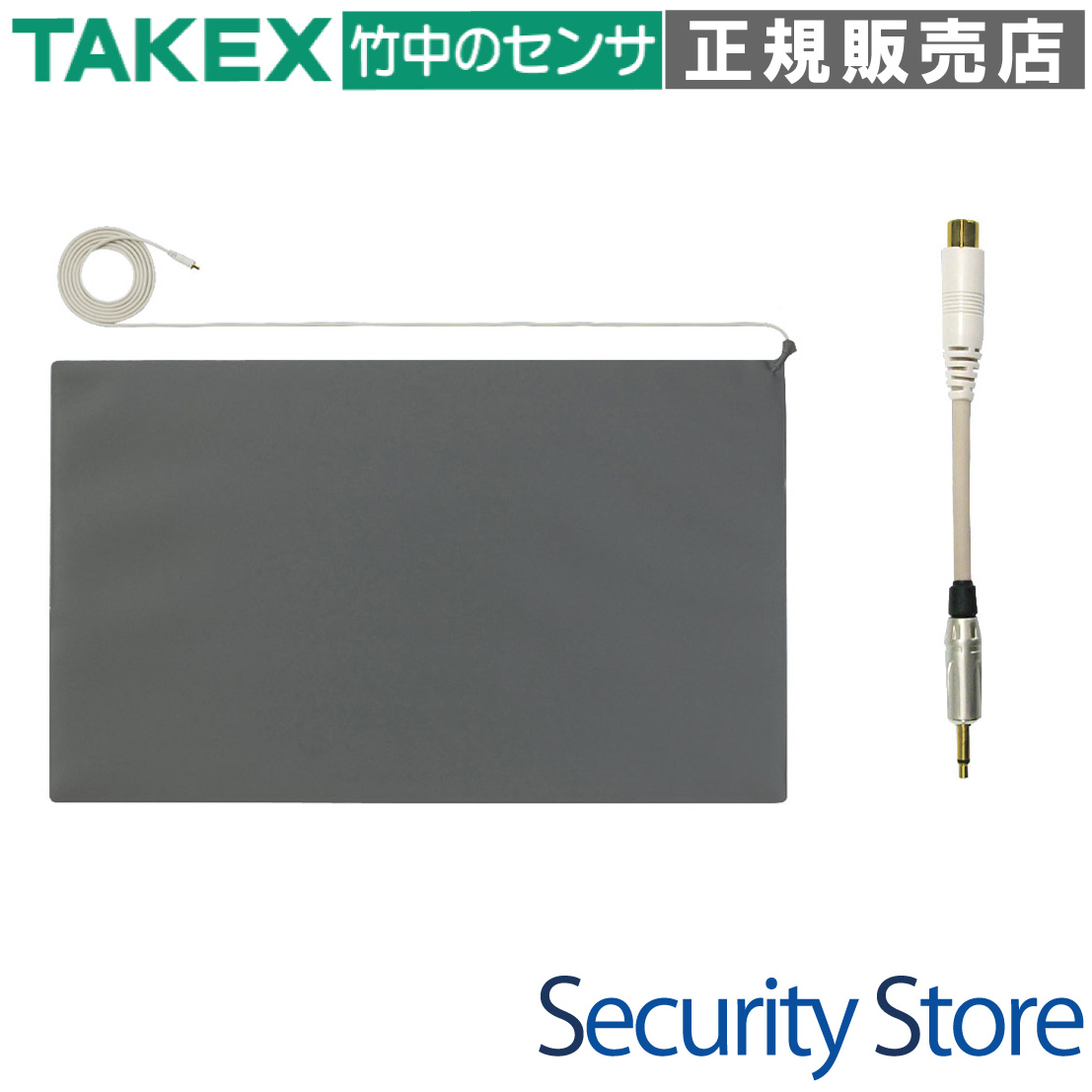

製品構成： マットセンサー（MA-610）＋ Vi-nurse専用変換アダプタ（HC-3.5J）等同梱
検知方式： 面状接点による荷重検知（40N以上）
主な用途： 離床検知、徘徊対策、転倒リスク管理
対応システム： アイホンVi-nurse（NLXシステム）
特長： 5mm薄型設計、高耐久断線防止、日常生活防水構造

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

医療機関・介護施設での離床検知
認知症高齢者の徘徊防止対策
転倒リスクの高い患者の見守り
アイホンVi-nurse導入環境への後付け

導入前に確認したいポイント

既存システムがアイホン「Vi-nurse」であるか

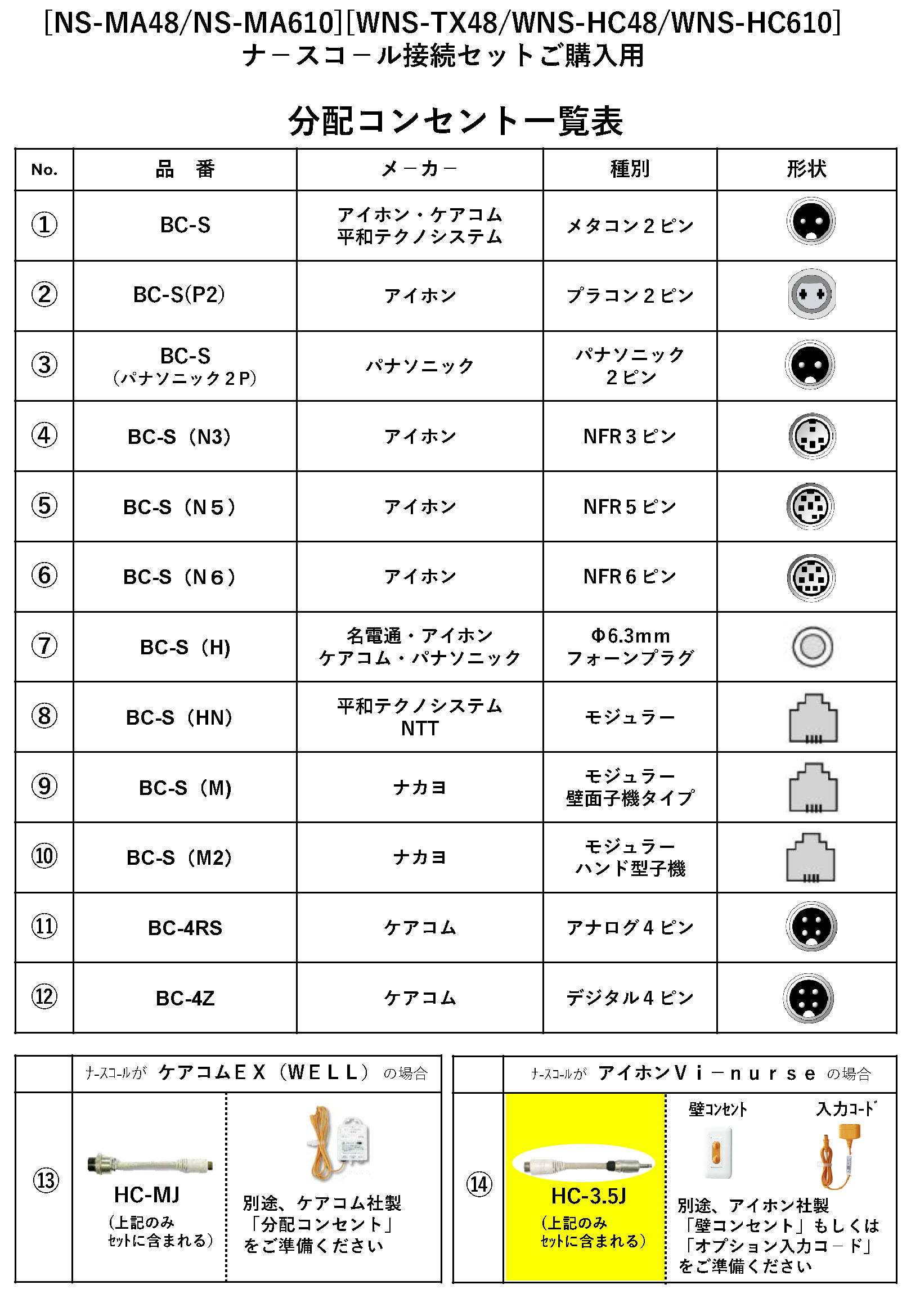

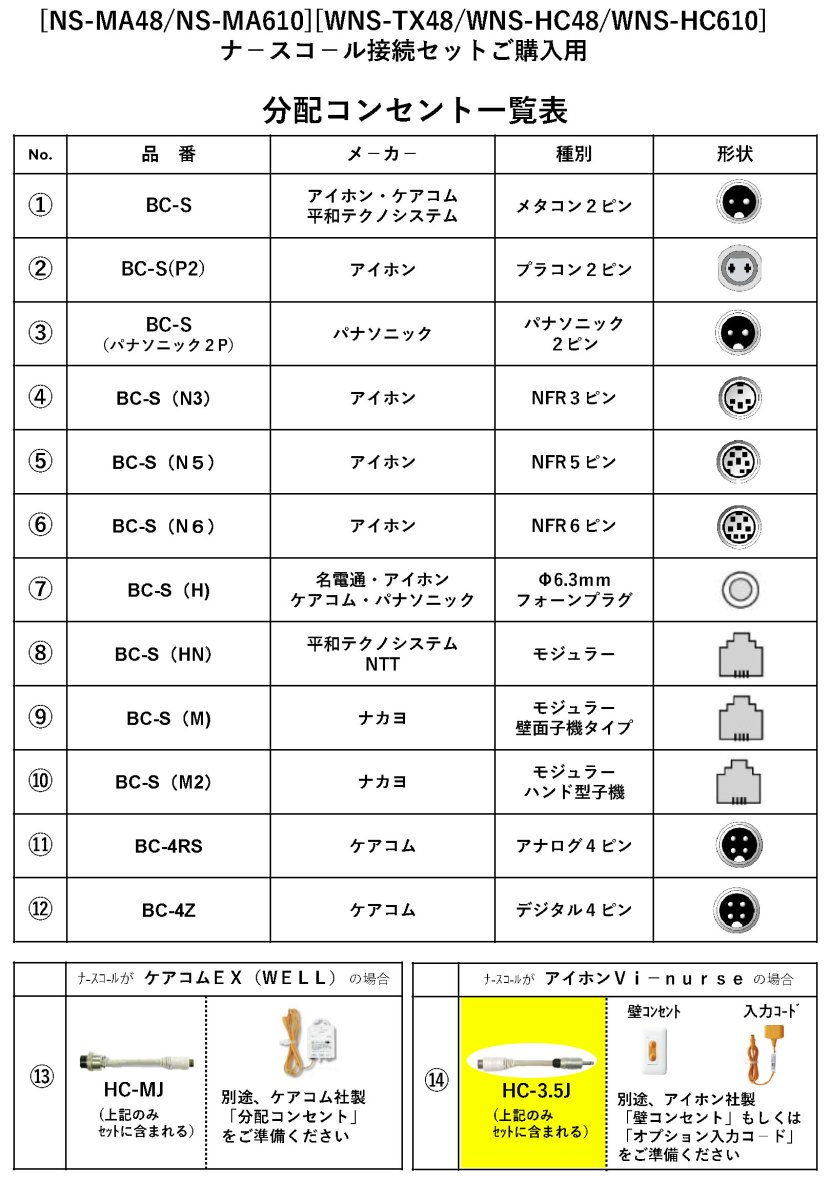

オプション入力コンセントの有無（要別売コード確認）
マットを折り曲げずに設置・保管できるスペース
キャスター付きベッドや台車の通過動線でないか

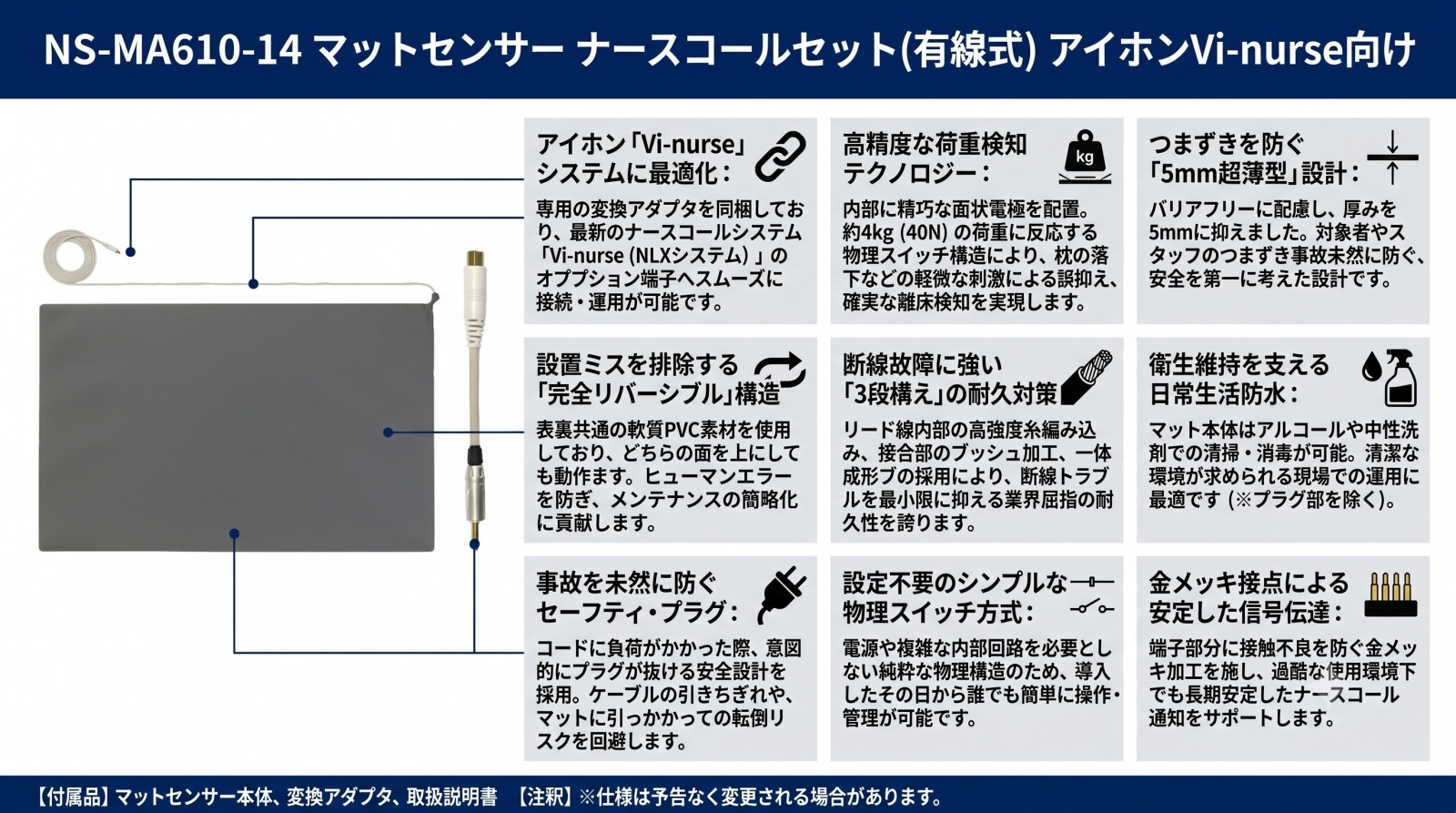

特長

面状接点による確実な荷重検知テクノロジー

内部に高度にチューニングされた面状の電極を配置。約4kgの重量（40N / 40φ）が加わることで物理的に接触する「純粋物理スイッチ構造」を採用しています。リネン類の落下などの軽微な刺激による誤報を抑えつつ、人間の踏み込みを確実に捉える絶妙な感度を実現しています。

つまずき事故を未然に防ぐ5mmの超薄型設計

マットの厚みはわずか5mmに抑えられており、対象者やスタッフが足を引っ掛けるリスクを最小限に抑えます。現場の安全性を追求したバリアフリー思想の設計です。

設置ミスを物理的に排除するリバーシブル構造

軟質PVC素材を採用し、表裏どちらでも使用可能なリバーシブル設計となっています。忙しい現場でも設置時の表裏ミスによる動作不良（ヒューマンエラー）が発生しない構造的な配慮がなされています。

徹底した断線防止を支える3段構えのテクノロジー

故障の最大原因である「断線」に対し、3mのリード線内部への「高強度糸の組み込み」、マット接合部の「堅牢なブッシュ加工」、そして「リード線一体型成形プラグ」の3つの防護策を講じています。折り曲げ応力や引っ張り荷重に対する飛躍的な耐久性を誇ります。

アイホン「Vi-nurse」システムへのスマートな連動

専用の変換アダプタ（HC-3.5J）を同梱。アイホン製の最新ナースコールシステム『Vi-nurse（NLXシステム）』のオプション入力端子に直接接続でき、導入したその日からスムーズな運用が可能です。

衛生的な環境を維持する日常生活防水・耐薬品性

センサー本体部は日常生活防水構造となっており、アルコールや中性洗剤による清掃・消毒が可能です。感染症対策が求められる医療・介護現場において、常に清潔な状態を維持できます（※プラグ部を除く）。

人身事故と破損を防ぐセーフティ・プラグ構造

あえてプラグのロック機構を排した挿入式設計。スタッフや台車がコードに足を引っ掛けた際、ケーブルが引きちぎれたり対象者を転倒させたりする前にプラグが安全に脱落する、現場重視のフェイルセーフ思想が反映されています。

長期運用を見据えた金メッキ接点と綿糸補強

プラグの端子部分には接触不良を抑える金メッキを、リード線には綿糸補強を施すなど、細部にわたって耐久性向上策が徹底されています。過酷な24時間体制の現場環境でも安定したパフォーマンスを発揮します。

    選定時に評価したい強み
    高信頼性： 40Nの荷重で確実に動作するメカニカル接点方式
接続性： アイホンVi-nurse専用設計による抜群のインターフェース適合
安全性： 5mmの薄さと、万が一の引っ掛かり時に抜ける安全プラグ設計
耐久性： 内部高強度糸組み込みによる、業界トップクラスの抗張力



施工・設置ガイド

マットセンサーを長期間安定してご使用いただくため、以下の設置条件を遵守してください。

確認項目	設置・運用のルール
設置場所	ベッドの長辺に沿って、対象者が着地する位置を完全にカバーするように敷設してください。
禁止事項	折り曲げ・丸め厳禁。内部接点の永久故障（ショート・断線）の原因となります。
通過禁止	キャスター付き台車、ベッドの車輪、車椅子などの通過は内部電極を破壊するため避けてください。
配線注意	ピンプラグ部は水分厳禁です。清掃時に水気が付着しないようご注意ください。
運用確認	週1回程度の定期的な踏み込みテストによる動作確認を推奨します。

製品仕様

項目	内容
品名 / 品番	マットセンサー / MA-610（セット型番：NS-MA610-14）
外形寸法	H 600mm × W 1,000mm
有効検知部	H 545mm × W 955mm
本体厚み	5mm（超薄型設計）
質量	約 2.2 kg
材質	軟質PVC（表裏面共通・グレー色）
出力方式	無電圧接点（受圧連動・a接点相当）
荷重感度	40N / 40φ 押圧（直径4cmの面積に約4kgの荷重で発報）
接点容量	30V / 100mA（微弱信号専用）
ケーブル仕様	長さ 3m、クリーム色、高強度糸組み込み、金メッキピンプラグ付
防水性能	日常生活防水型（※ピンプラグ部を除く）
対応ナースコール	アイホン Vi-nurse（変換ジャック HC-3.5J 使用時）
使用周囲温度	-10℃ 〜 50℃
推奨交換周期	納入後 5年（安全運用のためのライフサイクル目安）

FAQ

Q：アイホンの「Vi-nurse」以外のナースコールでも使えますか？ A：本セットはVi-nurse専用の変換アダプタを同梱していますが、アダプタを変更することで他機種（アイホン旧機種やケアコム等）にも対応可能です。ご希望の際はご相談ください。

Q：センサーが常に反応し続けてしまうのですが。 A：マットを過去に折り曲げたり、重い家具を載せたりしていませんか？内部接点が固着している可能性があります。一度平らな場所に置き直しても解消しない場合は交換が必要です。

Q：人が乗っても反応しないことがあります。 A：ピンプラグが分配コンセントの奥まで確実に差し込まれているか、またコードの断線がないかをご確認ください。

Q：折り曲げて保管しても大丈夫ですか？ A：いいえ、絶対に避けてください。たとえ短時間であっても、折り曲げ癖がつくと内部電極が破壊され、修理不能の故障につながります。

Q：アルコールでの清掃は可能ですか？ A：はい、センサー本体表面はアルコールや中性洗剤での清掃が可能です。ただし、接続プラグ部分は水分厳禁ですので濡らさないでください。

Q：車椅子でマットの上を通過しても問題ありませんか？ A：原則として避けてください。車椅子の車輪やかかとの尖った靴などの「点荷重」は内部接点を損傷させる原因となります。

Q：ナースコール親機で「脱落断線アラーム」が鳴り止みません。 A：分配コンセントの別のポートに、既設の握り押しボタン（ハンド子機）を接続しているか確認してください。終端抵抗の役割としてハンド子機の接続が必要な場合があります。

Q：寿命はどのくらいですか？ A：メーカーの推奨交換目安は「納入後5年」です。物理的な劣化（硬化やへたり）を考慮した安全運用のための期限です。

Q：設置の際、表裏の指定はありますか？ A：完全リバーシブル構造のためどちらでも機能しますが、ロットNo.や注意書きが印字されている面を上にして管理することを推奨します。

Q：荷重の感度を調整することはできますか？ A：いいえ、工場出荷時に「40N（約4kg）」で固定されており、現場での感度調整はできません。
