HU-530S 車両出庫灯 TAKEX 竹中エンジニアリング [HU-530S]

HU-530S 車両出庫灯 TAKEX 竹中エンジニアリング [HU-530S]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 車両出庫灯 方向判別機能 屋外・屋内兼用

HU-530S 車両出庫灯

HU-530Sは、駐車場や敷地内からの車両出庫を音声メッセージとLED表示灯で的確に報知するインテリジェント報知器です。高度な方向判別ロジックを搭載し、出庫車両のみを判別して警告することで、周辺環境への過度な干渉を抑えつつ安全性を最大化します。

  • 型番： HU-530S
  • 製品名： 車両出庫灯
  • 判別機能： 方向判別（2センサー入力）、AND検知（車両判別）
  • 主な用途： 駐車場出口、工事現場ゲート、工場内の出庫注意喚起
  • 設置環境： 屋内・屋外兼用（IP33相当）
  • 電源： AC100V（センサー用DC12V電源出力付き）

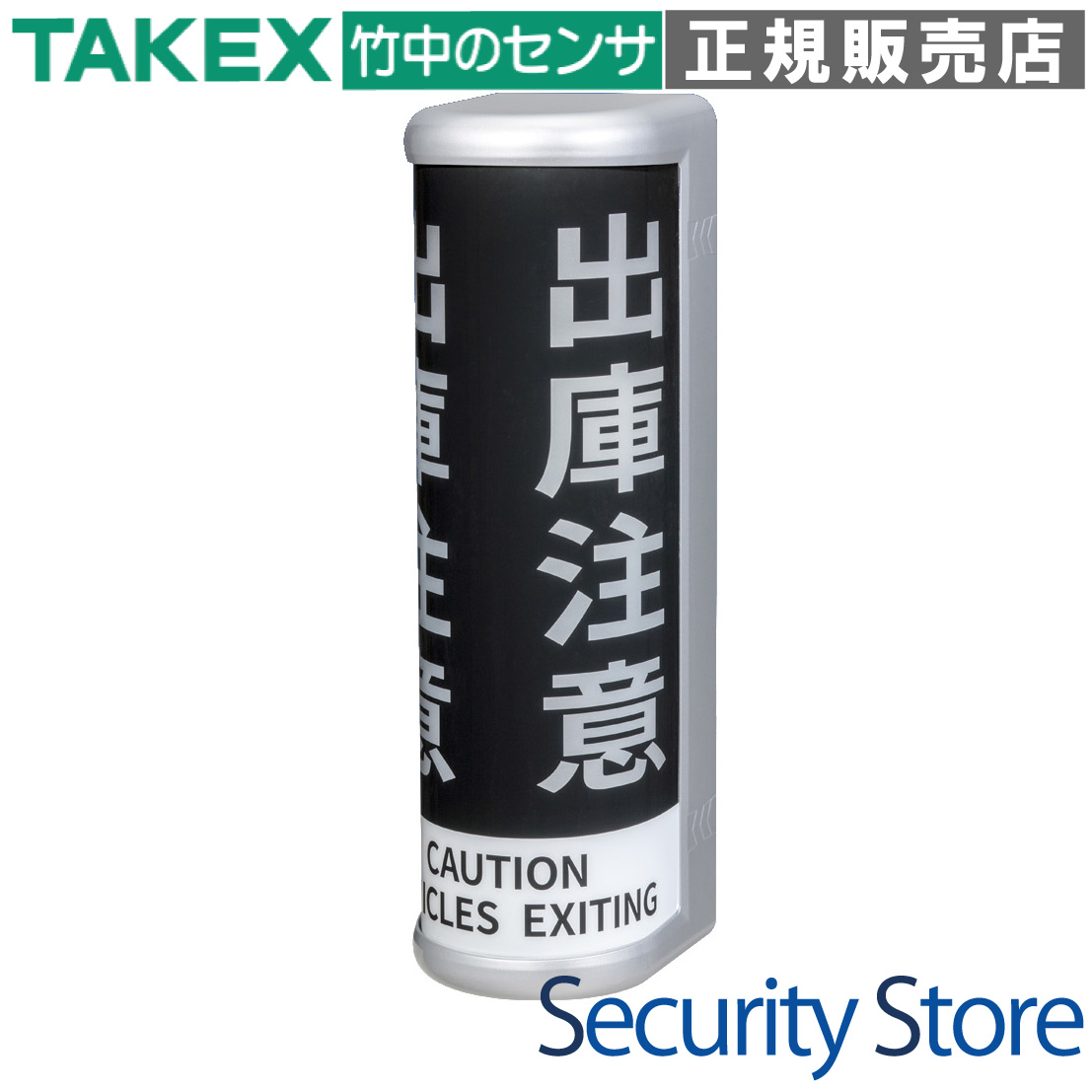

車両出庫灯 HU-530S 製品画像

資料ダウンロード

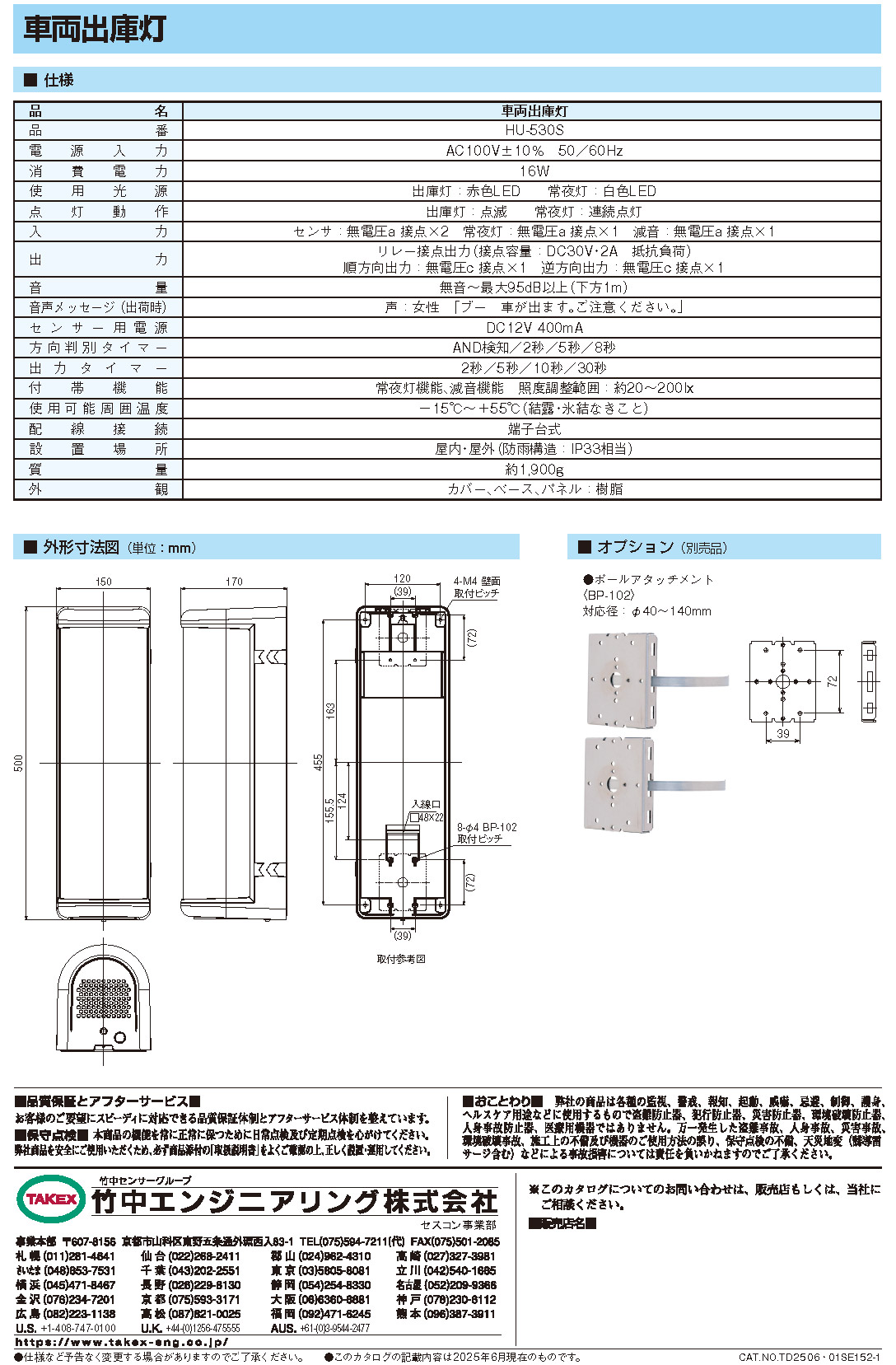

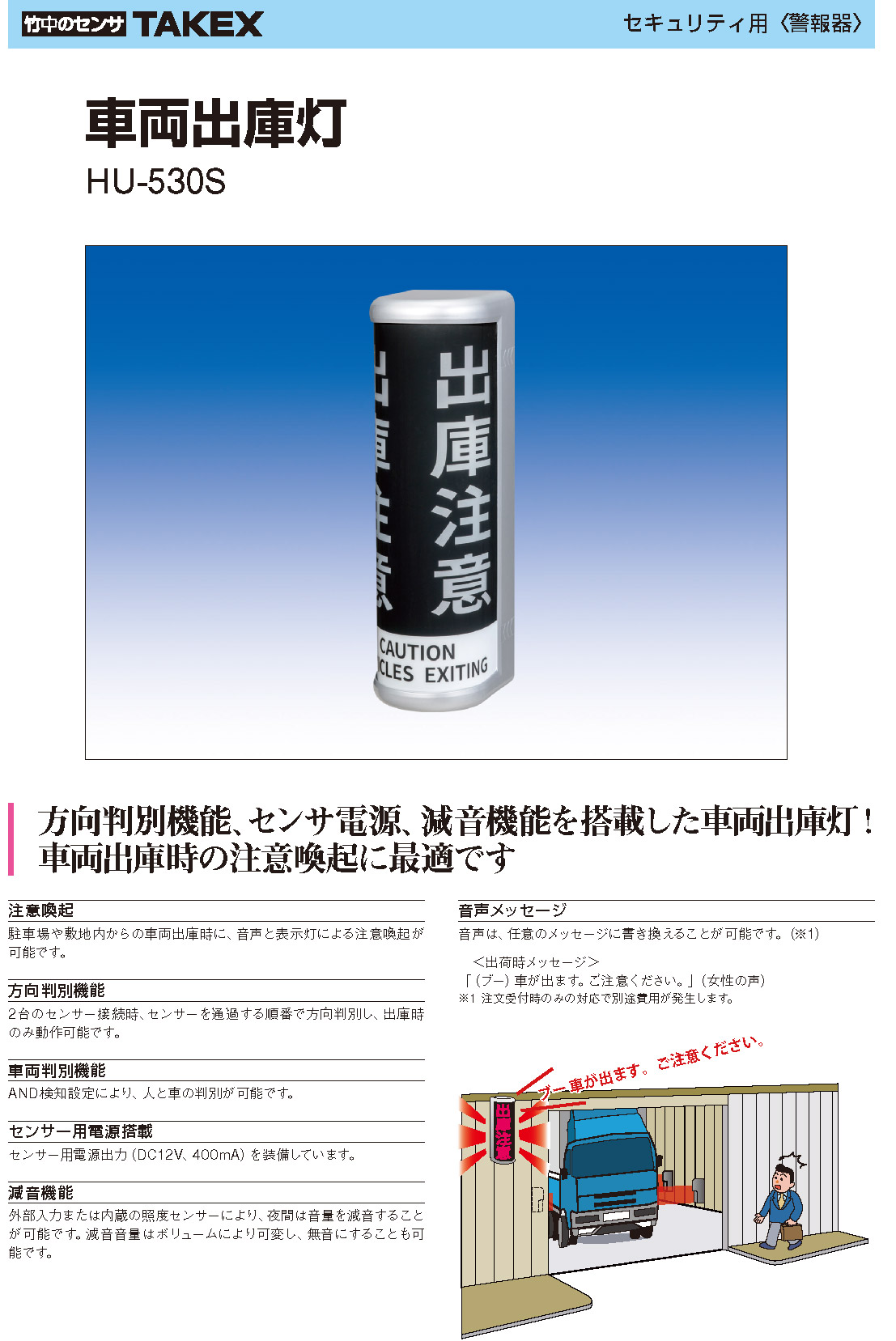

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 商業施設やマンションの駐車場出口
  • 歩道に面したビル内の車両スロープ
  • フォークリフトが往来する工場内通路
  • 工事現場の車両出入り口

導入前に確認したいポイント

  • AC100V電源の供給が可能か
  • 壁面への垂直取り付けが可能か
  • 検知用センサー（別売）が2台用意されているか
  • 夜間の音量規制が必要な地域か

特長

高度な方向判別アルゴリズム

2台の外部センサーを接続することで、車両が通過する順序を内蔵マイクロプロセッサが瞬時に解析します。「内側から外側へ」向かう出庫車両のみを判別して報知し、入庫車両（逆方向）に対しては動作しない設定が可能です。現場の状況に合わせ、方向判別タイマーはAND検知から最大8秒まで4段階で調整できます。

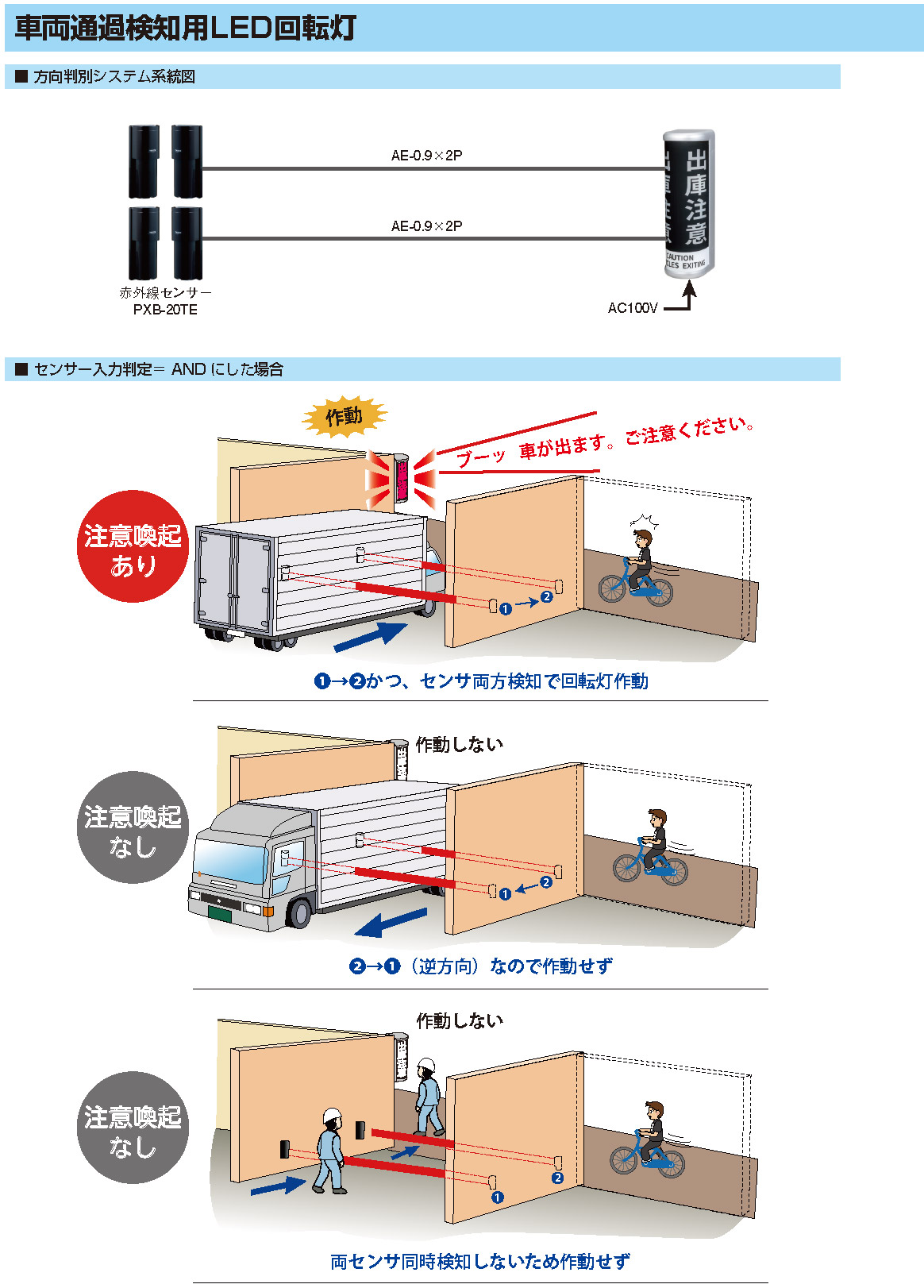

誤報を抑制する「車両判別（AND検知）」

AND検知モードを設定することで、2つのセンサーが同時に検知状態になった時のみ報知を開始します。車長のある自動車は2つのセンサーを同時に遮りますが、歩行者や自転車など車長が短い対象物は無視されるため、不要な警報を大幅に削減し、近隣クレームの防止に役立ちます。

明暗判別照度センサーによる自動最適化

本体に照度センサーを内蔵しており、周囲の明るさに応じて自動的に挙動を変化させます。暗くなると自動的に音量を下げる「自動減音機能」や、暗い環境下でエントランスを照らす「自動常夜灯機能（白色LED）」を搭載しており、24時間の運用を自動化します。

多彩な警告パターンを選択可能

出庫灯（赤色LED）の点灯パターンは、標準的な点滅から、視認性を高める長い点灯、強力な注意喚起を促すストロボ発光まで、現場の警告レベルや周辺環境への配慮に応じて4種類から選択可能です。DIPスイッチ一つで簡単に切り替えられます。

外部センサー用電源（DC12V）を搭載

本機から接続先の外部センサーへ、DC12V（最大400mA）の駆動用電源を供給可能です。センサー用の電源を別途用意する必要がなく、配線工事の簡略化とコストダウンを実現します。

メッセージの書き換えに対応

標準音声として「（ブー）車が出ます。ご注意ください。」（女性の声）を内蔵していますが、受注時のオプション対応により任意のメッセージに書き換えることも可能です。現場特有の警告内容に変更することで、より実効性の高い報知が行えます。

選定時に評価したい強み

  • 高い環境適応力： 夜間の減音機能をボリュームとセンサーで細かく調整可能。
  • 施工性の高さ： センサー用電源出力と豊富な入出力端子を装備。
  • 信頼の報知性能： 最大95dB以上の大音量と高輝度LEDによる強力な視覚効果。
  • 柔軟な制御： 外部タイマー連携や常夜灯の強制点灯など、システム連携が容易。

施工・設置ガイド

HU-530Sは壁面取り付け専用です。防雨構造（IP33相当）を維持するため、必ず正方向で垂直に設置してください。入線口には密閉金具が装備されており、配線後は金具をスライドさせて隙間を無くすことで、昆虫や雨水の浸入を徹底的に防ぐ設計となっています。

LED点灯パターンの設定（DIPスイッチ SW5, SW6）

モード 点滅サイクル 推奨シーン
パターンA 500ms点灯 / 500ms消灯 標準的な警告（住宅街など）
パターンB 1000ms点灯 / 500ms消灯 見通しの悪い場所での視認性向上
パターンC 2000ms点灯 / 500ms消灯 ゲート開閉中の継続的な警告
パターンD 高速フラッシュ + 500ms点灯 交通量の多い幹線道路沿い

内部設定（DIPスイッチ）詳細

設定変更は必ず電源を遮断した状態で行ってください。

SW番号 機能 OFF（下） ON（上）
1 / 2 方向判別タイマー AND / 2秒 / 5秒 / 8秒 の切り替え
3 / 4 出力タイマー 2秒 / 5秒 / 10秒 / 30秒 の切り替え
7 照度連動常夜灯 無効 有効（暗くなると白色LED点灯）
8 照度連動減音 無効 有効（暗くなると音量を下げる）

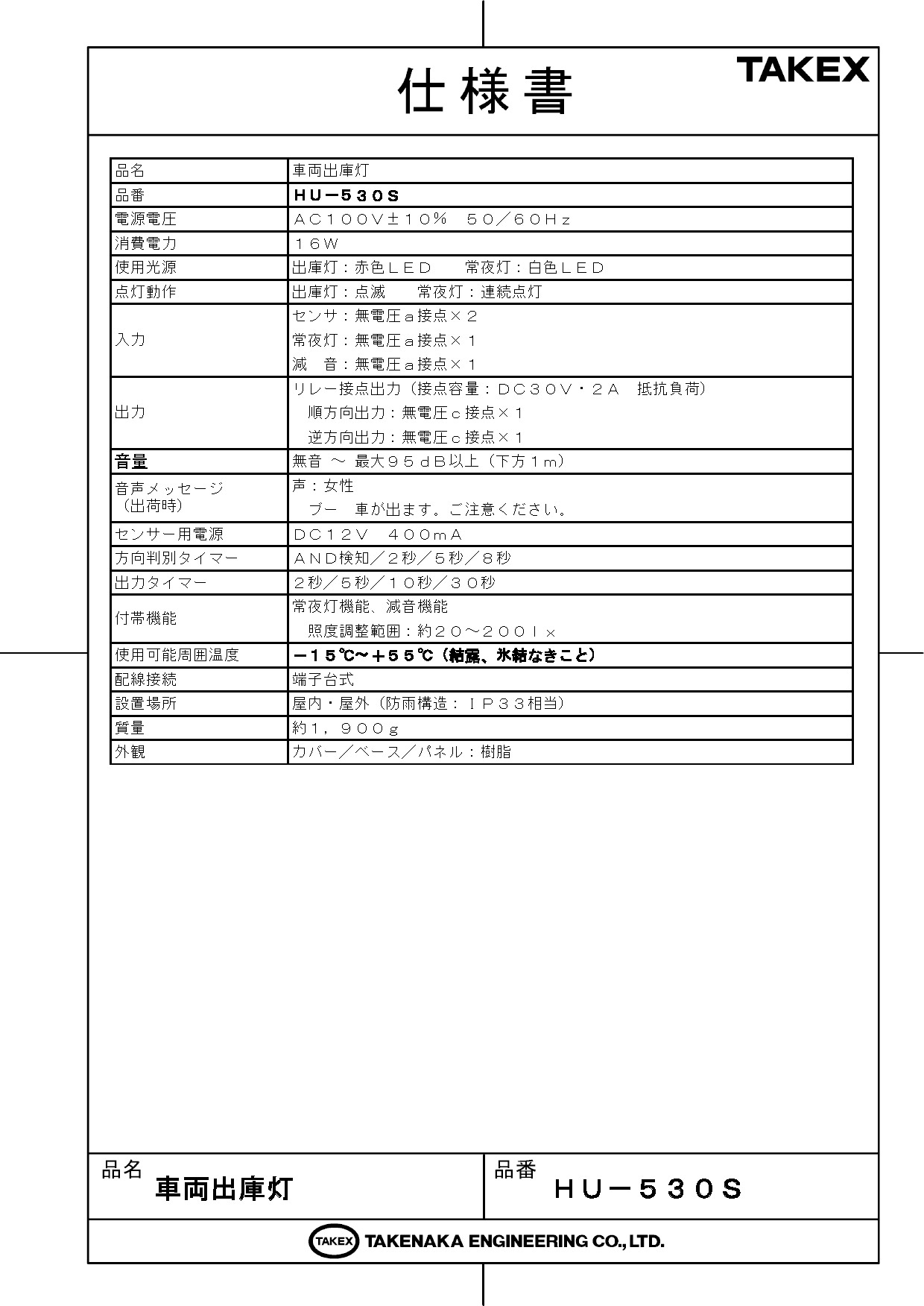

製品仕様

項目 内容
品名 / 品番 車両出庫灯 / HU-530S
電源電圧 AC100V ± 10% (50/60Hz)
消費電力 16W
使用光源 出庫灯：高輝度赤色LED（点滅）
常夜灯：高輝度白色LED（連続点灯）
入力端子 センサー入力1・2、常夜灯入力、減音入力（すべて無電圧a接点）
出力端子 順方向リレー接点（1c）、逆方向リレー接点（1c）
接点容量：DC30V・2A（抵抗負荷）
センサー用電源出力 DC12V 400mA以下
音量 無音 〜 最大95dB以上（下方1m）
音声メッセージ 「（ブー）車が出ます。ご注意ください。」（女性の声）
付帯機能 常夜灯機能、減音機能、照度調整（約20〜200lx）
使用可能周囲温度 -15℃ 〜 +55℃（結露・氷結なきこと）
設置場所 屋内・屋外（防雨構造：IP33相当）

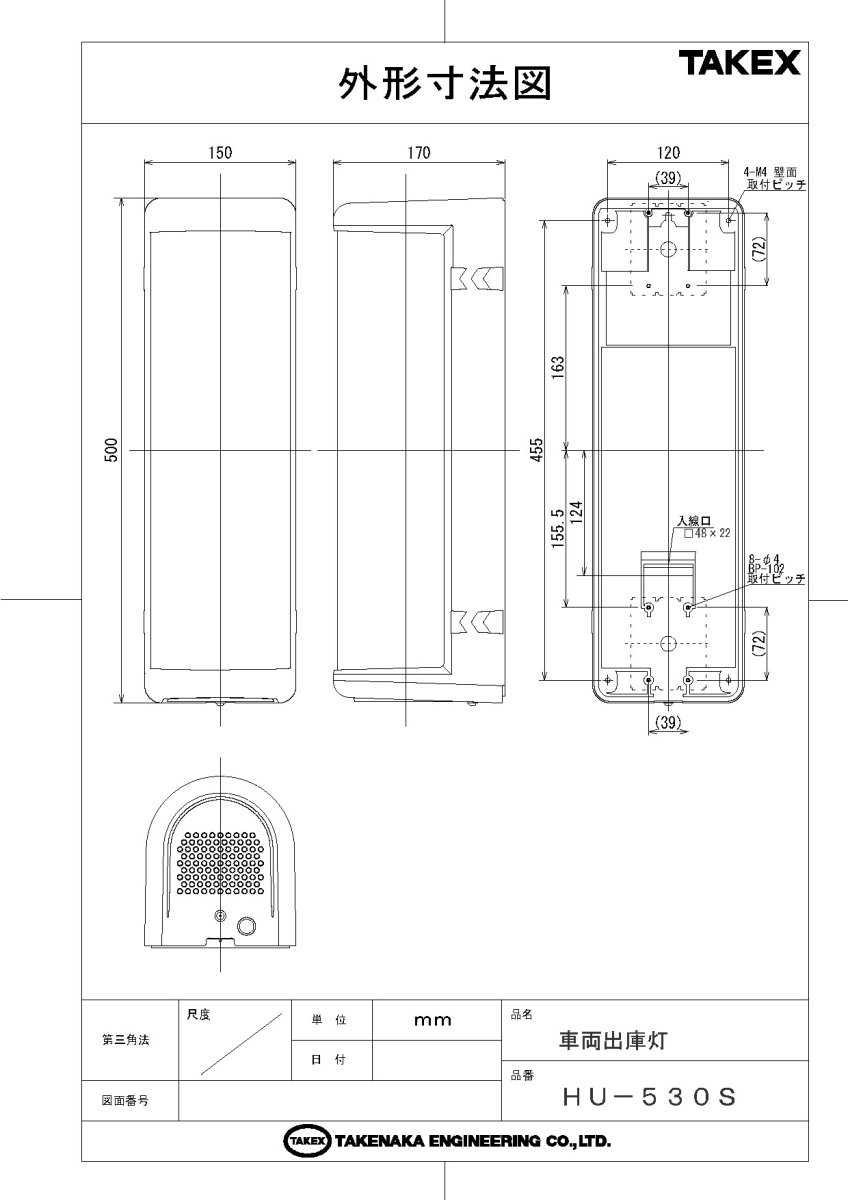

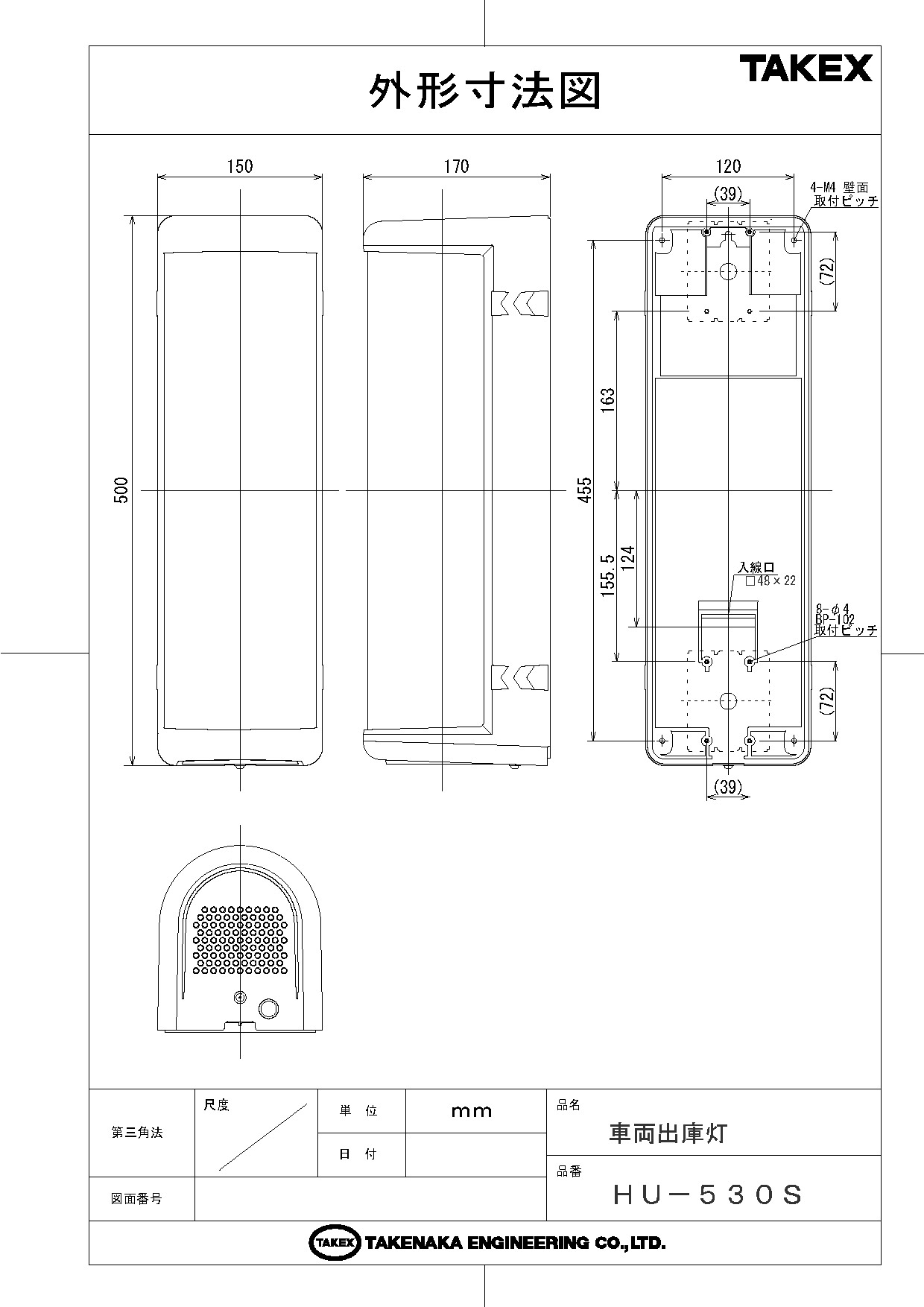

外形寸法 / 質量 W150 × H500 × D163mm / 約1,900g

FAQ

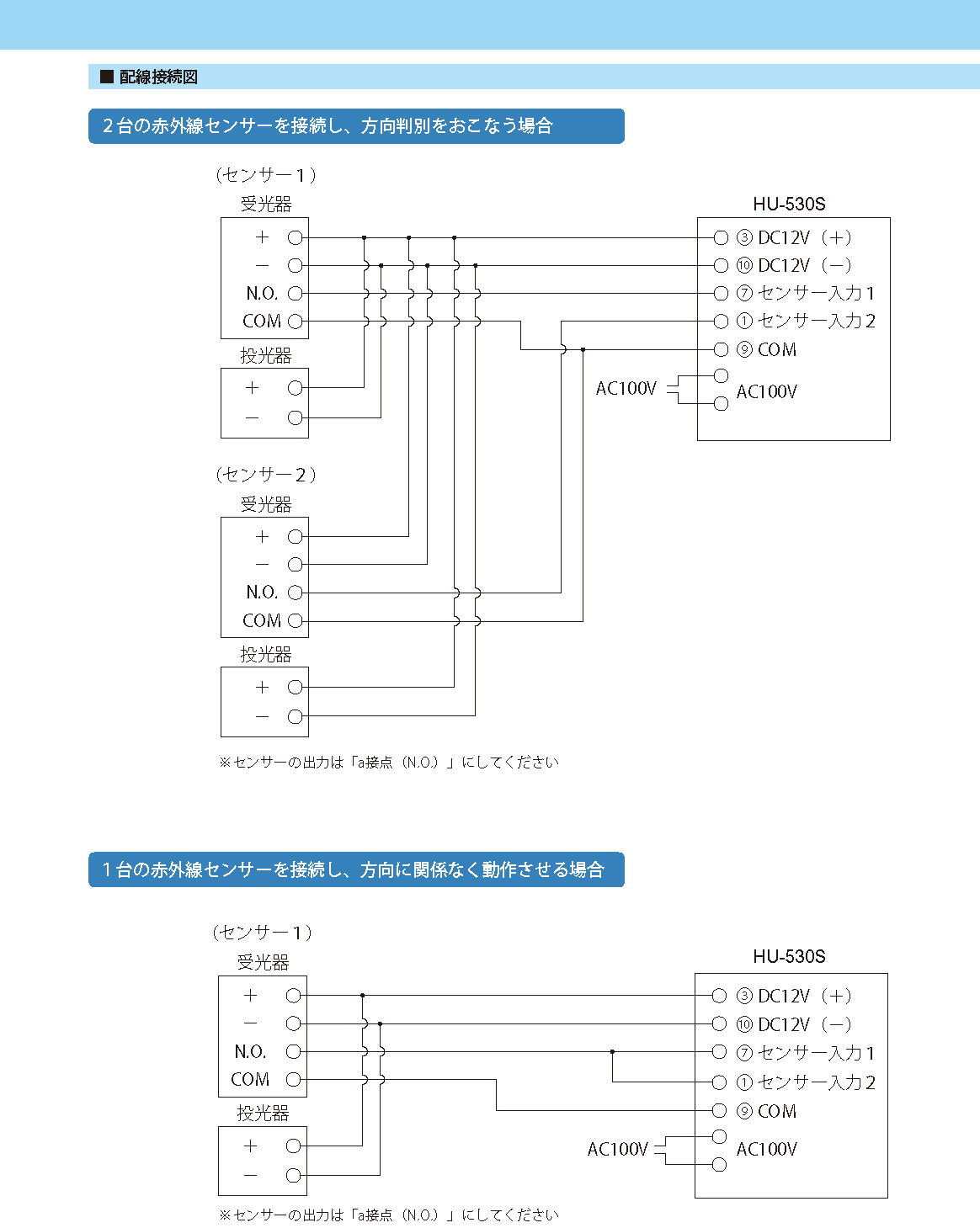

Q：センサー1台のみで使用することは可能ですか？ A：はい、可能です。センサー入力を並列に接続することで、方向判別を行わない標準的な報知器として動作します。
Q：夜間だけ音を小さくすることはできますか？ A：可能です。内蔵の照度センサーによる自動減音、または外部タイマー入力による強制減音の2つの方法があります。
Q：自動車だけを検知して、歩行者を無視することはできますか？ A：DIPスイッチで「AND検知」を設定してください。2つのセンサーが同時に遮られた時のみ動作するため、車長の短い歩行者は検知しにくくなります。
Q：逆方向に車が通った場合（入庫時）はどうなりますか？ A：方向判別設定時、逆方向の検知では音声や表示灯は作動しません。ただし、逆方向リレー出力端子からは信号が出るため、ゲートの開放制御などに利用可能です。
Q：センサー用の電源を別途用意する必要はありますか？ A：本体にDC12V 400mAの出力端子があるため、一般的な赤外線センサーであれば本体から電源を供給できます。
Q：音声メッセージを自分の好きな内容に変更できますか？ A：受注時のオプション対応（別途費用）にて可能です。ご注文時にメッセージ内容をご指定ください。
Q：雨のかかる屋外に設置しても大丈夫ですか？ A：IP33相当の防雨構造ですので屋外設置可能です。ただし、必ず垂直に設置し、下部の水抜き穴を塞がないようにしてください。
Q：取り付けの向きに制限はありますか？ A：壁面に対して垂直（正方向）に取り付けてください。横向きや逆さまでの設置は、浸水や照度センサーの誤作動の原因となります。
Q：最大音量はどのくらいですか？ A：本体下方1mの地点で95dB以上です。これは騒々しい工場内や交通量の多い道路沿いでも十分に聞こえる音量です。
Q：施工時に虫の侵入を防ぐ対策はありますか？ A：入線口にスライド式の密閉金具を採用しています。配線後に金具を密着させることで、クモやアリなどの侵入を物理的に防ぎます。
